Como Ligar sensor de presença com interruptor

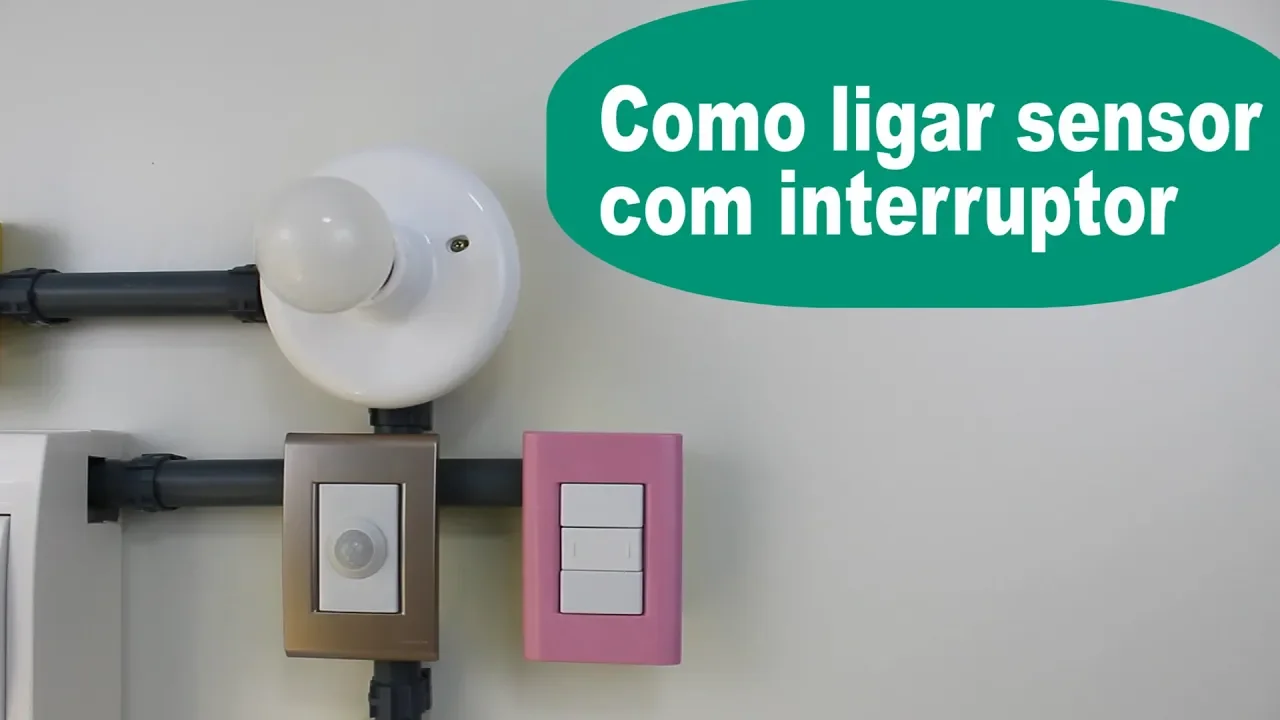

e fala meus amigos do canal se eletricista tudo bem com vocês me fizeram a seguinte pergunta professor como é que eu faço instalação de um sensor de presença e interruptor na mesma lâmpada ou seja eu posso acender como um interruptor ou com o sensor de presença mas em momentos distintos como é que eu faço isso será que é tão difícil ou será que ele possível não sei mas eu vou mostrar para você na prática assisto pedir até o final fique comigo e aí bom então nós temos o diagrama nós estamos aqui para fora um plafon

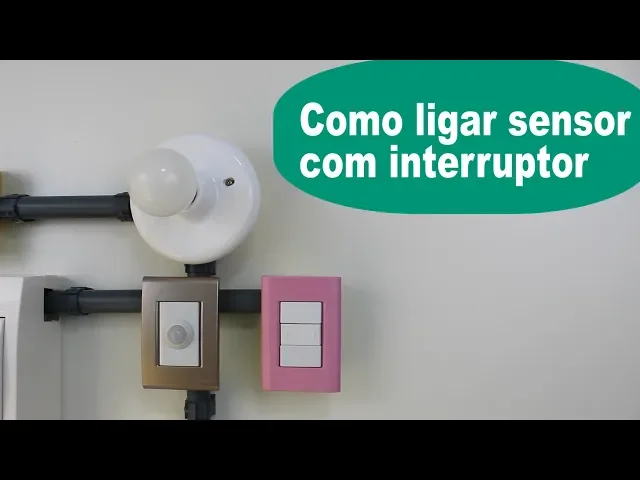

simples que tem um receptáculo bocal né a pessoa chama de boca mas é receptáculo nome correto temos aqui uma interruptor paralelo que tem 3 bornes atrás não é só dois é ontem eu tô paralelo àquele que a gente usa para ligar no lugar e desligar no outro aqui não é nada tá como é o sistema modular é como se fosse tampinha cega que eu tenho sensor de presença sensor de presença é igual esse aqui igual igual igual igual igual né bom então esse sensor de presença ele só embutido na caixinha 4 por 2 não é

externo comecei a ter né mas é um sensor de presença que vai fazer mesma função agora o pessoal pergunta pô eu quero que esse sensor ele funciona quando eu passar mas se por acaso eu quiser ligar um ponto de iluminação lá fora à noite aí eu escutei um barulho se acertar a luz não ligou mas mesmo assim eu quero ligar ou o cara vai ser louco de lá para fora se arriscar ou de dentro de casa ele pode ligar então você consegue ligar tanto com interruptor como como o sensor de presença e esse é o

diagrama ea claro que a gente vai fazer a montagem diagrama é sempre observe é condutora que o cabo de fase vem entra no meio do interruptor paralelo um lado do interruptor paralelo alimenta a fase do sensor e o outro alimenta é o nosso receptáculo neutro vem para o sensor e ver o rei o que acontece quando eu apertar para esse lado a fase vai vir e já vai ligar lâmpada quando apertar para o outro a fase vai vir e vai alimentar a fase do sensor e ele vai funcionar então se eu tiver no lado o

sensor não funciona se eu tiver no outro ele funciona e a lâmpada ligando direto não funciona então você tem essa opção vou fazer essa ligação na prática primeira coisa vão colocar aí neutro no sensor e neutro nosso receptáculo lembrando que ali eu vou ter dois condutores que seria fase-neutro estão desligados e claro mas estão vindo aí do respectivo circuito para iluminação então ela só o que eu tenho eu tenho que fazem neutro vindo né claro que estão desenergizados não tenho dúvida disso então quê que eu preciso precisa fazer é o nosso neutro vi no nosso

receptáculo ele também vir para o nosso senso eu vou cortar que né eu vou fazer isso aqui correto também já vou aproveitar e vou decapar essa ponta aqui ó e eu vou fazer isso aqui ó o que que eu tô fazendo eu só estou garantindo que neutro esteja conectado né mas ele é claro você vai ter que dar um aperto com alicate aqui né para deixar bem firme e você vai solar é claro é bem geladinho e ele vai ficar cê talvez aqui vai no receptáculo correto então já até que esse o neutro e vem

aqui para baixo e ele vai alimentar então o sensor de presença né então isso aqui a gente vai fazer conexão no azul do sensor de presença e é claro que daí é que você vem você vai apertar com alicate e vai solar e agora nós temos o que é o cabo de fase correto persikabo de fase ele vai vir aqui aí agora a gente vai mostrar ali nosso diagrama e observe que essa parte aqui eu já fiz né que a justamente a conexão do neutro agora eu preciso vir com cabo de fase e entrar aqui

no interruptor gente se esqueçam as cores tá eu tô usando o corno conforme a norma mas é que a gente tá usando cores diferentes tá a outra coisa é o neutro a gente sabe que a cor azul e o aterramento é verde ou verde com amarelo e faz pode ser qualquer outra coisa quiser usar rosa eu possa não posso usar as cores que já somatizadas que é o verde com amarelo ou verde para terra e azul para neutro e a gente tem aí essas horas o nosso curso completo de eletricista instalador tá todas as informações

estão aqui embaixo na descrição do vídeo curso maravilhoso agora que que eu vou fazer eu vou vir com a fase vou entrar no meio do interruptor eu vou deixar a o nosso sensor de presença aqui e o interruptor aqui onde é que o meio-dia interruptor aqui eu vou colocar a fase aqui no meio do interruptor 1 e também o kapazi passo para ela vou para a respetiva caixão e vai interruptor e vou colocar a fase no meio dele bom apurei pronto fechou agora outra coisa que a gente vai fazer e observe um lado doente autor

ele vai para onde iria fase do sensor no nosso caso a fase desse modelo de sensor que a gente tem tá a cor dela é vermelho então a gente vai fazer isso tá aqui é um eu servir o padrão de saber que a gente mas nossa senhora fase é vermelho então a gente vai fazer isso aí faz do sensor é vermelha é que o sensor tem que a fase dele e vermelha e a gente então vai vir com o cabo daqui para fase vai ser o caminho a gente série ele aqui ó já chegou aqui

a gente vai emendar na fase do sensor quer vermelha a emendar vai fazer respectiva aperto alicate e vai isolar ele aqui com a fita isolante já tá aqui isolado essa outra parte vai vir num dos lados aqui do nosso interruptor tanto faz tá e a gente vai então apertar tá tudo desligado tá beleza agora outra situação e o outro lado disjuntor a gente vai ligar no retorno do sensor e no lado que sobrou da nossa lâmpada ok então eu pego um caminho desse esse é o lado do sensor que sobrou é né e se esse

aqui ao lado de dentro por ele vem nesse lado do interruptor abre aqui bem eu coloco o nosso caminho vou passar por dentro aqui né eu coloco o nosso caminho aqui e com diagrama fica mais fácil da gente oi e o cabelo tá quieto e esse cabo tem que ser emendado aqui no preto do sensor e ele também tem que ser mudado na lâmpada então eu vou fazer seguinte situação aqui ó eu vou cortar que e vou de caparica bom então faça emenda é correto e já tá apertado com alicate isolado vou levar aqui para

cima ó e eu vou vir para parte que sobrou no receptáculo coloquei no receptáculo aperto eu apertei agora que que eu vou fazer vou fazer a montagem de todos eles com os respectivos parafusos ok e colocamos também o espelho e me conta aqui ó nós colocamos o lâmpada claro né tem lâmpada não vai funcionar e vamos testar vamos ligar o nosso disjuntor de circuito e vamos testar então ele bom então você observa aquela lampada ligou correto mas o sensor não tá funcionando eu tô no interruptor agora quando apertar para lá o sensor vai funcionar olha

só é correto o sensor já está funcionando um lado é a lâmpada e outro lado é o sensor tão que a gente vai fazer a gente vai esperar os 25 segundos para ele apagar e vamos ficar imóveis é bom você pode perceber que apagou já com sensor né quando a gente se mexe ele já acende de volta a gente mantém a lâmpada ligada direto e a gente vindo aqui a gente se manter no sensor espero que vocês tenham gostado realmente da aula tá se fico qualquer dúvida deixe um comentário e não saia se inscrever no

nosso curso completo de eletricista todas as informações na descrição do vídeo grande abraço bons estudos e fiquem com deus
