olá boa tarde turma espero que todos estejam bem estamos retornando hoje para as nossas aulas de eletrônica industrial de potência e a aula de hoje vai ser sobre aplicação de controle com tiristor scr e quais são os objetivos né inicialmente demonstra a evolução dos dispositivos semicondutores desde o diodo até o sr na sequência as características do scr na retomando alguns conceitos que já vimos nas aulas presenciais o estudo do scr para controle de tensão média que é o foco mudou da aula de hoje e uma foto demonstrativa de um circuito prático para o retificador controlado
é muito bem então falando sobre a evolução dos dispositivos semicondutores os dispositivos semicondutores geralmente de silício ou germânio apresentam pelo menos uma junção de dois materiais de dopagem distintas né do página diferente então esses dois elementos apresentam quatro elétrons na camada de valência sendo que esses materiais de do páginas distintas podem ser o material tipo-p que é com elementos trivalente por exemplo eu moro material de poema que a dopagem pentavalente com elemento que nesse exemplo seria um fósforo muito bem então até a evolução dos dispositivos nós temos primeiro dispositivo criado o diodo né o diodo
de junção então nós temos o junção pn gera-se uma região da depressão e o símbolo do componentes daqui o lado que seria positivo é mudo e o lado que seria o negativo ou tá tudo na sequência vieram os transistores e daí nós temos transistores npn com esse símbolo né uma setinha indo da base promissor e o penitente que eu mesmo símbolo porém a setinha está indo do emissor para a base nem o meu senhor tá para cima não tá para baixo essa diferença já percebi evolução diodo uma junção transistor duas versões aqui nós temos um
scr né ué cê é um termistor com 4 camadas e três funções que conduz em apenas um sentido e possui dois terminais de carga o ânodo eo cátodo no sendo controlado pelo leite muito bem então é xeke e ele apresenta este gráfico comportamental quando eu tenho uma tensão reversa não atenção entre anodo e cátodo que ela é negativa viu atenção de ânodo cátodo nesse sentido aqui ó positiva no ânodo o negativo no catodo 3i vs tá é o mesmo quando vê a ser negativo nós temos bloqueio tenisport uma atenção as portas uma tensão corrente aqui
é nula praticamente até que ele chega numa atenção vpr que atenção de break cover tá nessa tensão dispositivo ele não suporta mais bloquear tanta atenção ele acaba rompendo break do inglês né então ele rompeu o que acontece entre em condução no no quadrante positivo nesse primeiro quadrante aqui nós temos que ela tem se ela vai subindo nós vamos subir sobe sobre o sono quando eu chego aqui nesse ponto aqui temos atenção the breaks over que a tensão de condução aqui a seriar a tensão for break que seria de ruptura break cover é uma atenção na
qual o dispositivo entre em condução ao se atingir este nível de potencial então tá chovendo atenção subir atenção ao parto angel tensão vibrar cover expositivo entre com meu sonho é corrente solo a mas e se eu não tiver tensão de pré cover tiver uma atenção um pouco menor até os vai conduzir começar a conduzir isso é começar a subir a corrente de ânodo com o corrente de disparo né e essa corrente disparam e aplicado no gate tá alguém que ele vai ter uma tensão positiva tá com a extensão possível a surgir o gatilho se eu
tenho uma corrente de disparo que acontece a corrente de ânodo ela surge no componente é representado por esse sistema aqui né tá temos um olhar a partir do momento que eu tenho uma tensão entre gatilho eu ir tá todo tá certo a representação gráfica dos feridos daqui quando ia está conduzindo né para uma carga tipo não que eu tenho uma condução aqui e 10 amperes então ele tá com dos gêneros energia e tal seu reduzir a corrente do serviço ou seja aumentar a resistência né de carga por exemplo que acontece se a corrente vai cair
vai cair vai cair no se ela tem jesse h tá o que acontece o dispositivo ele mantém como o seu um pouquinho abaixo desse h ele gente bloqueia tá é tão é necessário que exista um erro de mínimo para que componente mantenha a condução o erro de não é o rodney lourenço ea manutenção né então para manter a condução é necessário no mínimo uma corrente superior a esse aqui tá certo mas eu coloquei o senhor que tem equivalente desse editor que o sr e associação de dois transistores npn um pnp conforme nós vemos de anauá
tem teoria em sala de aula um aspecto físico do componentes daqui se hospedar os componentes né tem três terminais similar a um lm317 um 127 por exemplo né que você não traz riscos para a gente a física dele essa daqui que estrutura físico-química ser esse daqui ó material de pompeia né como a tipo os nossos elementos trivalentes é tipo ele irmã elemento pentavalente então nós temos aqui p-n-p-n formando uma duas três funções muito bem agora falando aí sobre o retificador controlado nos temos que se alimenta um circuito com uma forma de onda senoidal seus carinhos

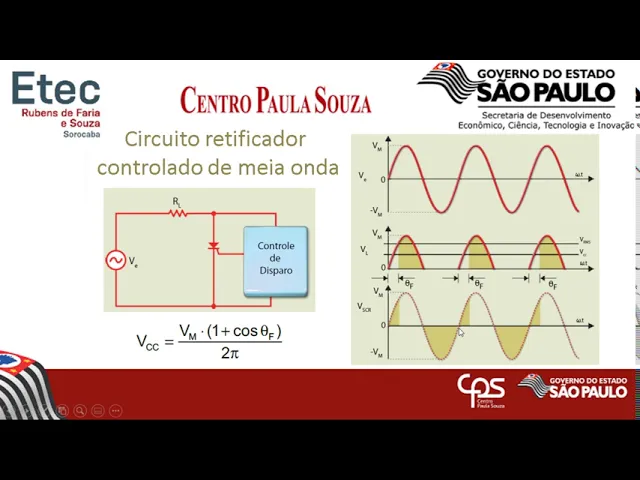

se ele fosse um diodo nós teremos um retificador de meia-onda certo porém se eu tenho gatilho não é um gate aqui um terminal de controle eu utilizo um controle de disparo para controlar esse retificador de meia-onda tá então como eu ficarei isso daqui em termos matemáticos nos pegaríamos aquela forma linha do retificador de meia-onda que era apenas de max / pin né e agora nós multiplicamos esse vmax por um + cosseno de teta é tá faz / 2 pin então essa forma minha ela é utilizada para o retificador de meia-onda controlada tá utilizando sc e
as formas de uma puxa forma de onda da rede ela esse legal semiciclo positivo negativo positivo negativo e assim sucessivamente o que acontece passou pelo nosso tiristor fica apenas o semiciclo positivo na carga só que esse semiciclo positivo se fosse um diodo simples né um diodo retificador o n4007 por exemplo teríamos esse pus vermelho o completo ma e tem um é sério o que acontece nós temos um ângulo esse teto a fase então esse teto falso que acontece se eu disse para ele nesse ponto eu tenho uma condução apenas dessa área a dançar é a
bege beleza então é a sara é a bege que vai ser a energia do nós teremos na carga rl aí achar aqui que está com fundo cinza é sara com fundo cinza vai ficar sobre nosso tiristor sobre essa série então forma de aula de bloqueio dele seria área bege aqui conduziu para carga né então o remanescente da área bege positiva estaria na carga e quando chega no semiciclo negativo na cara não tem nada não ele fica com toda né bege o retiro né forma cíclica então acabou um chico começa o outro para bege ser segurando
aqui um percentual positivo remanescente na carga terminou o semiciclo positivo partimos pro negativos na carga caseiro então todo serão cinco negativos está no scr ah tá certo pois eu funcionamento do nosso elemento de controle de potência e aqui eu deixo um exemplo de cálculo né então eu peço o valor da tensão média na carga rl considerando um ângulo de disparo de 30 graus para tensão de alimentação de 127 volts rms né lembrando que ser rms - 4 a equivalente a tensão eficaz é o que nós efetivamente medimos com multímetro então se eu pegar o motivo
de colocar na escala de tensão alternada em 220 volts né por exemplo eu vou medir 127 então considerando esse circuito como nós poderemos resolver né teríamos que utilizar aquela forma minha tchau então o valor médio que dado por vez e seria o valor máximo a atenção de entrada vezes o mais cosseno do ângulo de disparo no caso de 30 graus e me dedo por dois espelhos estão substituindo os valores nos primeiramente devemos em função do valor rms encontrar o valor máximo da rede uma forma que já estamos aí carece sabendo a costurinha valor máximo =
raiz de 2 vezes vem e mexe tão raiz de 2 constante ou rms 127v produto resulta em 179,6 voo muito bem então se eu tenho valor máximo basta substituir na fórmula porque o ângulo teta eh eh tá fase né que seria eu dos nossos 30 graus e eu tenho aqui disponível então substituindo todos os parâmetros tenho que o valor médio será 179 mais vezes um mas era vergonha 266 / e do espírito portanto dor médio vale 53,33 volts então nessa carga rl para um ângulo de disparam de 30 graus no scr eu tenho uma atenção
média de 53 jogo a 34 pontos e aqui eu demonstro em termos práticos não é o que seria a forma de onda na carga então aquela forma de onda na carga aqui nos vemos no exemplo né de cálculo teórico ser esse aqui ó deveria ter uns um semiciclo positivo completo mas ele é ceifando tem um corte aqui então conduzo um percentual apenas no que seria um negativo não conduzo depois disparo de novo scr como usei negativo não conduzo mas parece ser conduzida e assim por diante essa daqui seria a forma de onda de condução do
sr na carga tá o que é esse daqui um experimento que eu fiz na unesp e como tava desenvolvendo uma estrada e lá eu fiz o levantamento das formas de onda no é ser aqui para o sistema controlado não responder controlado concentrar tap tá então lembrando lá né se a carga conduz por um pedaço do semiciclo positivo o outro pedaço ele fica no é cê tá aí você vai se como negativo semiciclo negativo ele vai bloquear aqui que eu moro um retificador com sua intertap e vocês estudaram né que eu vou responder você importar bloqueia
o dobro da tensão de pico na rede o que acontece nós temos o bloqueio de metade da tensão na rede inicialmente e depois nós temos um bloqueio e do de duas vezes atenção na rede perder seria o bloqueio modelo de um diodo né um diodo bloqueando no retificador concentrar tap ele iria bloquear duas vezes o valor máximo da rede então por isso ficar e se você não se como negativo ele fica com pedaço menor que o valor máximo um pedaço maior com duas vezes valor máximo porque nós temos essa questão é o retificador com centertap
então hora ele bloqueia o valor máximo da rede hora ele bloqueia duas vezes valor mas só que assim o trouxe forma de onda para vocês terem noção né que é de fato você vai me ver nos coppio a princípio a gente não vai conseguir fazer essa tarefa mas em termos práticos as tensões não é sério seriam essas duas aqui né e a violeta e amarelo ou sendo vermelha da rede e a tensão na carga seria essa azul e aqui ó é o circuito que eu utilizei no mestrado tá então eu quero o circuito de controle
utilizando tca785 tem um componente utilizado para sincronizar rede com os tiristores né curso depositei os processadores potentes tem um circuito auxiliar aqui para fazê-lo operar de forma correta e aqui são os tiristores mago interessante que nós temos 1 2 3 4 5 6 6s e 6 tá tô experimento com retificador centertap controlado utilizei dois scrs dois de ouros nesses carinhas aqui são capacitores e resistores por que que eu tenho seis conjuntos de capacitor com redutor porque e segue existe o disparo conhecido como se fala espúrio que é por pico de tensão né seria quando atingir
aquela atenção de recovery então você surge algum surto na rede que dia era um poço muito elevado de tensão esses carinhas aqui o capacitor resistor eles não deixam esse surto atingir atenção de meu recovery então os é segue esses caminhos aqui eles têm proteção contra disparos por black cover sendo disparado apenas pelo circuito de controle com o tca 785 tô na aula de hoje é isso utilizei essas referências bibliográficas sendo pela abração nessa aula e nesse momento eu deixo aberto perguntas obviamente por aqui não vai ter como nós faríamos então a sessão que dúvidas né
de perguntas lá no chat do microsoft a testar e a partir desse momento né a partir das 13 horas e no final da aula eu vou abrir uma vídeo chamada uma reunião para ser registrada a frequência tá certo então nesse momento vocês devem assistir esse vídeo aula todos na última aula as duas últimas vai tirar a penúltima ea última aula eu vou publicar uma lista de exercício e no final na hora vou abrir essa reunião para que nós tenhamos aí o registro da chamada tá certo obrigado a todos até
