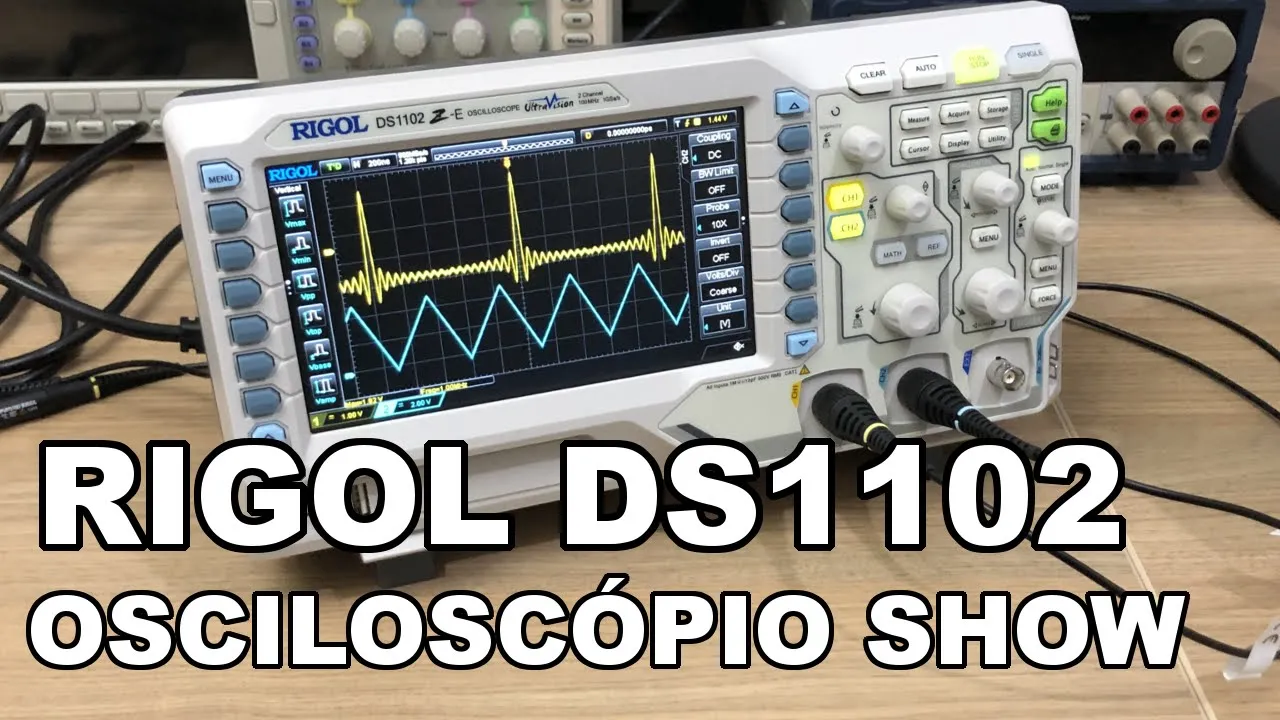

e Fala galera beleza aqui é o Wagner Ramos o WR Kennel Este é mais um vídeo em parceria com a Raisa acesse raisa.com.br confira os produtos para turbinar o seu laboratório de eletrônica utilize o cupom WR kits Raissa proteger 7 por cento de desconto em suas compras e o vídeo de hoje é bem bacana você esperem muito vamos fazer o review do osciloscópio da Grigol o DS 1102 uma celoscopio de 100 Mega Hair que você encontra em raisa.com.br eu lembro todos vocês os cursos hotmart também os links estão na descrição Você quer aprender osciloscópio digital
tem curso de osciloscópio digital por exemplo e muitos outros conteúdos veja aqui embaixo Invista no seu conhecimento Vamos para o vídeo de hoje segura aí esse é o osciloscópio ds0201 arraigou você encontra esse e outros modelos no site da Esse é um osciloscópio bem interessante vamos mostrar alguns recursos dele vocês vivem me perguntando dicas de osciloscópio e uma dica interessante é optar por bandas pelo menos de 100 megahertz principalmente quem trabalha com sinais digitais você precisa de mais banda para enxergar mais detalhes desse sinais este instrumento tem um Giga Semple de taxa de amostragem o
que também é bastante interessante alça padrão ele é compacto o tamanho para você colocar na sua bancada como você pode ver e sentimos o peso do instrumento ao levantá-los instrumento que não é muito leve não nós temos aqui um resfriamento ativo um cooler e só ajuda bastante é bem pensado esse tipo de resfriamento Principalmente quando você trabalha muito tempo muitas horas com um instrumento aqui entrada as e nós temos uma conexão USB e também uma LAN aqui para interfaces com o ó e Aqui nós temos a entrada de Trigger externa ou o teste passa a
falha do instrumento vamos ver mais de perto dispositivo ligar ele e fazer as análises pertinentes pudesse 1102 tem uma chave onof de verdade aqui ele não fica em stand-by e isso acho bastante interessante bem útil eu considero um recurso importante nos instrumentos ligando aqui nós temos o tempo de boot que você vai ver que não demora muito ele leva alguns segundos para botar e já estará à disposição do usuário parece Uai você já vê a resolução muito boa de tela na apresentação da marca e daqui a pouquinho ele está pronto vai apresentar a interface as
formas de onda os relés que é muito bacana de ouvido também e já está disponível aí alguns segundos realmente temos aqui menos a a direita isso é muito legal os menos da esquerda são as medidas automáticas um instrumento todas à disposição aqui recursos de medida horizontal com período e frequência ou está em qual time clicando menu nós temos os recursos na vertical indica aqui tensão máxima mínima pico a pico entre outras que você pode navegar aqui para cima e para baixo como podemos ver temos várias tipos de medidas automáticas tanto vertical quanto horizontal tudo bem
prático para medirmos rapidamente as formas de onda as ondas do equipamento também tem uma qualidade muito boa e nós temos aqui a seleção de uma vez ou dez vezes normalmente trabalhamos em atenuação de 10 vezes só quando queremos medir mais de baixíssimo amplitude aí colocamos em uma vez conector BNC a boneca aqui giro estou com a ponta de prova já disponível o posso inicialmente conectar aqui é direita e para medirmos e o sinal de saída o show conectar a garrinha aqui nós temos aqui o sinal que eu ajusto uso um ajuste o meu Trigger e
ajustes um horizontal Oi e essa forma de onda quadrada que o dispositivo fornece para calibração das pontas de prova clicando aqui já aparece tensão máxima 3 volts podemos medir a frequência aqui também rapidamente ó sinal de um quilohertz e três vou a tela de 7 polegadas e tem boa resolução nós temos aqui o menu das medidas onde nós configuramos a apresentação delas aqui na tela menu de aquisição eu consigo modificar os meus modos de aquisição do sinal armazenamento para trabalhar com as imagens que podem ser salvas em flash drive tem também o menu dos cursores
e eu posso selecionar entre os tipos manual Trek e automático ó e aqui no ajuste e eu consigo movimentar e para fazer a medida das minhas formas de onda na horizontal cursor ar clico aqui é o movimento cursor B1 Eu meço rapidinho período por exemplo em select aqui eu consigo a verificar amplitude do sinal por chorar o professor b e posso trabalhar com ambos clicando em cursor AB e o movimento ambos os cursores o outro destaque muito interessante são os ajustes concli todos eles têm clique aqui seu clica ou centraliza a forma de onda do
horizontal seu clico eu coloco o Trigger na posição zero e aqui o clico eu tenho várias opções conforme o menu também eu consigo modificar aqui para modo cursos ou fine o ajuste fino ou grosso do sinal vertical e aqui clicando eu consigo dar um zoom na minha imagem podemos observar para fazer alguma análise mais detalhada e um protocolo por exemplo é tão botões com clique sempre são muito úteis e sempre nos ajudam nas tarefas os incômodos aqui são muito bons também quando nós movimentamos uma sentimos os steps do movimento que é muito bacana ter essa
sensibilidade para o ajuste sempre valorizo muito esse tipo de coisa acima nós temos clear para renovar as aquisições das formas de onda nós temos o alto que o para ele ligar automaticamente um sinal o ano Stop para pausar uma aquisição e o single para dar um single shot quiser nos verificar uma transição a borda de subida ou descida quando é que tem o gerador de funções você vê um sinal senoidal de 10 mega hair na tela podemos também utilizar um segundo canal como você já deve ter percebido clicando em canal dois ou habilita o segundo
o canal e eu tenho também todos os recursos no canal dois utilizando as ondas p e aqui também acompanha uma sonda extra no canal dois você normalmente utiliza aqui dos anéis azuis do canal dois e amarelos para o canal um uma desvantagem de um instrumento é o uso de apenas um Encoder por canal e o usuário precisa chavear entre o canal um e o canal dois observando aqui no menu qual canal está ativo no momento Ah mas isso é questão de acostumar durante o seu uso e é uma tendência as empresas normalmente estão trabalhando com
o único par de encontros por canal para deixar o instrumento mais compacto para galera adquirir um instrumento e não ocupar muito espaço uma decisão de projeto da própria empresa na realidade ter apenas um Encoder de posição e de ajuste vertical por canal Eu particularmente prefiro ter n Encoder si n em couro de ajuste também vertical por canal mas vivo que tem osciloscópios com essa característica e você acaba acostumando com o decorrer do uso outro destaque bem bacana é o menu matemática e temos aqui uma fft bem interessante para quem gosta de análise de ter HD
entre outras pode selecionar aqui o menu E clicando no botão você seleciona fft e aí podemos a ligar a operação o e conseguimos visualizar o sinal diminuindo Aqui nós temos é a condição de centralizar o sinal no incômoda então quero por exemplo 10 mega-hertz ao centro da minha tela que a frequência fundamental que configuramos Oi e aí está o pico de 10 megas Se eu mudar para um sinal quadrado de 10 megas mas veremos as harmônicas esse sinal e aqui eu posso selecionar o tipo de janela também tem várias aqui vai canga ou Black Men
renergy ring flat top triângulo retângulo nós temos Esse aspecto aqui de visualização então o menu fft muito interessante a matemática tem vários recursos aqui operações lógicas também tem raiz quadrada logaritmo logaritmo natural exponencial e opções de filtro então é um menino matemático bem completo e esse modelo aqui oferece a soma multiplicação e divisão dos dois canais também obviamente se eu não quero mais visualizar eu clico aqui em off E aí eu já Desligue o meu sinal no menu do canal eu posso limitar a banda do e para 20 megahair quando eu não quiser visualizar certas
informações eu não posso a qualquer momento limitar essa banda e obviamente acoplamento de ser a si ou para o grau em as Eu mato os objetos do sinal e gnd eu tenho a referência do canal recursos fundamentais para os osciloscópios que já existiam inclusive na era dos osciloscópios analógicos como vocês puderam perceber o rhay gol ds1102 é um osciloscópio bastante intuitivo ele tem uma boa visualização uma tela e resolução realmente muito boa é confortável de operar os encontros são muito agradáveis ao toque todos clix e vários recursos que você estudando vai descobrir ainda mais então
se você quer mais informações veja o link na descrição acesse Raisa que você vai turbinar hoje mesmo seu laboratório de eletrônica outro destaque para o produto que eu ainda não mencionei é o seu design um design Clean e ao mesmo tempo bastante é um design e chama atenção na bancada eletrônica também gosto de Observar isso dos instrumentos de medidas Tá certo quero mais ver os deixe seus comentários aqui embaixo e esse foi mais um vídeo em parceria com a Raisa like de sempre seja membro WR kits clicando no botão seja membro aqui embaixo o cidadão
demais redes sociais também tem um Instagram Twitter telegram no Facebook tudo na descrição Valeu só audiência um abração e até o próximo vídeo tchau
