O Papel da Simulação na Indústria 4.0

Vamos dar início então ao nosso webinar Bom dia a todos que estão entrando aí tem mais pessoas entrando aí pessoal vai vai se ajuntando aí pouco a pouco mas vamos lá então Eh Bom dia a todos sejam bem-vindo aqui ao ao webinar que nós vamos apresentar hoje hoje o tema é o papel da simulação na indústria 4.0 gostaria apenas de avisá-los que e dentro da plataforma aí do go webinar Você tem uma parte aí de de dúvidas né Ou na parte de chat fiquem à vontade para compartilhar qualquer dúvida que vocês tiverem durante a apresentação

que na parte final eu vou ler essas dúvidas e Eh vamos vamos responder essas dúvidas aqui na parte final da apresentação Ok lembrando a todos que essa gravação eh essa apresentação tá sendo gravada então posteriormente nós vamos enviar um link onde vocês poderão acessar essa gravação para poder compartilhar internamente para poder rever algum dos Tópicos né E No final também deixo o meu contato pra gente eh ok Muito obrigado a todos vamos lá então hoje o tema da apresentação é o papel da simulação na indústria 4.0 um tema muito bem falado uma um tema muito

comentado Principalmente dentro da engenharia né E nós eh grupo da MSC parte né da da exagon nós temos aí um papel fundamental soluções inovadoras em relação à tecnologia de simulação e eu gostaria de contextualizar um pouco a Simulação dentro eh das tecnologi né das da filosofia Sofia que envolve a indústria 4 4.0 gostaria apenas de lembrar que nós estamos vivendo né até então era uma fase atípica hoje já se tornou uma era atípica onde aqui você tem um vídeo eh do grande prêmio né da estíria que foi entregue no ano passado foi entregue através de

um robozinho né Para que evitasse o contato humano aí por conta da pandemia por conta do vírus covid 19 Eh então com isso é novas tecnologias novas metodologias novas formas de você fazer algo que até então era considerado comum começaram a serem analisadas e desenvolvidas E essa era que a gente vive Hoje é a era onde Pequenas Empresas né pequenas startups estão competindo com gigantescas empresas né mais mais renomadas e não é não é diferente na engenharia na engenharia nós ouvimos muito sobre o tema indústria 4.0 onde eh não existe um conceito eh definido para

Indústria 4.0 mas uma série de Pilares uma série de filosofia uma série de tratativas dentro da da das indústrias que fazem com que as empresas se tornem mais competitivas mais atuais e mais adeptas mais adaptativas em meio a a essa era atípica que a gente tá vivendo e essa a Revolução Industrial não é de hoje nós já vivemos aí várias outras Revoluções Industriais é essa a indústria 4.0 é considerada como a quarta revolução industrial ou também Conhecido como a era da Inteligência onde eh a a o manuseio e a administração né dos dados é um

grande diferencial hoje com a expansão da da da internet e as possibilidades que a internet eh ela ela nos deu né com isso nós Engenheiros nós temos a habilidade de tratar os dados de usar os dados a nosso favor e poder implementar eh a a filosofia da indústria 4.0 de uma forma mais eficiente vamos lá então a indústria 4.0 ela é composta por nove Pilares tá E E dentro do do dos pilares você tem aí diversas tecnologias né e uma das da da das tecnologias da indústria 4.0 é a tecnologia da simulação que é o

que eu vou focar hoje eh aqui nessa apresentação porém Vale focar que existe um outro Pilar na indústria 4 4.0 que é a integração dos sistemas né os pilares da indústria 4.0 4.0 elas não não andam eh individualmente elas andam Integradas entre si Então por mais que hoje aqui eu vou comentar sobre simulação eh eu vou Tocar em alguns outros tópicos também da da de outros pilares da indústria 4.0 então a simulação ela é eh o o Pilar de entrada e no final da da apresentação eu vou fazer mais comentários sobre sobre eh essa abordagem

mas a simulação é o Pilar onde você vai conseguir eh atingir outros Pilares também para te ajudar na implementação da indústria 4.0 Ok vamos lá então o que que é a simulação caso você não tenha conhecimento não tenha familiaridade com essa tecnologia vou Fazer uma rápida e explicação né aqui você tem um componente um componente estrutural tirado eh dentro de um de um de um de uma aeronave né e e e quando você tem o CAD quando você tem o desenho 3D dessa desse componente eu posso através através de soluções de simulação criar uma malha

né como vocês podem ver na tela e através dessa malha é possível através e de cálculos matemáticos você fazer diversas eh diversos análises no caso aqui uma análise estrutural então Com a análise estrutural eu consigo prever aonde eu onde eu preciso aumentar ou diminuir a espessura onde eu preciso colocar ou não um um um fator de enrijecimento onde vai existir a maior tensão estrutural e eu vou ter que trabalhar a minha geometria vou ter que trabalhar a de operação vou ter que trabalhar o material que eu vou colocar nesse componente para eliminar qualquer tensão estrutural

que possa ser eh Possa possa causar algum dano estrutural nesse Componente né dependendo aí da da operação de trabalho dele então Esse é um dos exemplos Onde você consegue através de simulação através de ambiente virtual dentro do computador você criar essa malha virtualmente e ainda virtualmente você fazer otimização no seu componente no seu produto Então essa é é uma das uma da uma das aplicações da simulação vou trazer uma outra aplicação análise dinâmica onde você tem um conjunto mecânico que eh existem Componentes que interagem entre si e existe uma cinemática existe uma dinâmica por detrás

eu consigo né quando tenho o desenho 3D desse conjunto mecânico eu consigo levar para dentro de uma solução de simulação dinâmica eu consigo eh simular a operação desse componente entender e estudar a analise ar o comportamento dinâmico e cinemático desse conjunto como um todo né com isso eu consigo tirar parâmetros de engenharia como aceleração dos Componentes né como a as cargas que estão envolvidas em cada componente para eu então levar lá paraa análise estrutural e fazer um um estudo mais aguçado mais né mais detalhado eu consigo entender como que o o o sistema ele vai

vibrar como que a flexibilidade dos componentes né vai gerar eh vai sofrer as vibrações de operação e como que isso vai vai vai eh eh interagir com com a parte estrutural entender como né se se o componente ele vai entrar em Ressonância ou não tudo isso dentro de um ambiente virtual e essa é a tecnologia da simulação aqui são dois exemplos que eu que eu mostrei para vocês mas existem diversas outras análises como por exemplo análise acústica num ambiente virtual eu consigo ver a performance acústica né hoje a as regulamentações acústicas do da que são

exigidos pel pelas empresas pela pela própria indústria tá cada vez mais rigoroso Então você estudar o Comportamento acústico dos componentes tá cada vez mais fundamental um outro tópico aqui também que é análise fluidodinâmica que é você entender como que o comportamento do de um de um determinado fluído seja ele líquido ou gasoso vai influenciar dentro de um ambiente né muito utilizado aí para análises térmicas de ar condicionado ou da aerodinâmica de um veículo ou da infiltração de água dentro de um de um componente de um motor tudo isso envolve A a a disciplina de fluído

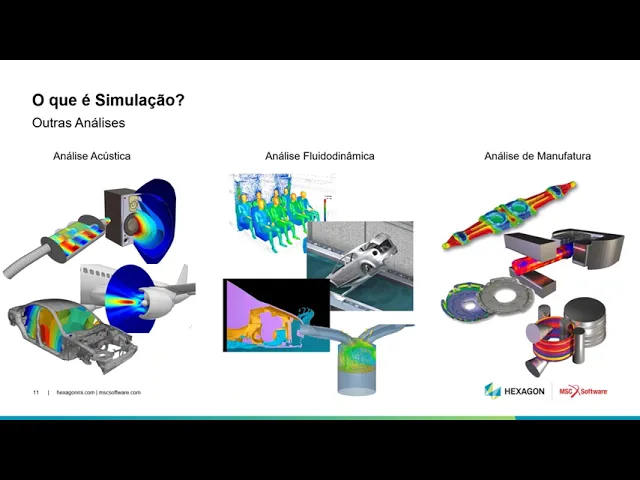

dinâmica que também pode ser simulado no ambiente virtual o outro exemplo também análise de manufatura de processo você tem conformação mecânica seja frio ou a quente você tem soldagem você tem diversos processos de manufatura em que você pode simular no ambiente virtual primeiro para otimizar o seu processo de manufatura e conseguir eh eh gastar menos protótipos físicos e já conseguir desenvolver um processo eficiente né Onde você tem menos menos perdas possível então aqui eu dei um um Panorama aí de alguns tipos de simulação eu vou mostrar alguns cases aqui que nós temos com com os

nossos clientes aqui da da MSC Mas qual é a vantagem de você ter a a tecnologia de simulação né E algumas vantagens que eu trago aqui é a resposta rápida eh você não precisa eh depender de protótipos físicos para fazer algum estudo para validar algum desenvolvimento por ex por exemplo você Pode fazer toda a otimização no ambiente virtual com os protótipos virtuais otimizar o o o o seu produto ou seu processo e então quando você partir pro pro protótipo físico você já vai ter o componente otimizado Então você aplica aquela Filosofia de e desenvolver correto

pela primeira vez né isso quando se trata de protótipo físico porque você já fez todo o processo de de de otimização durante o desenvolvimento virtual do componente né isso faz com Que o processo de desenvolvimento seja do produto ou do processo se torne mais rápida e mais competitiva uma Outra vantagem muito interessante também é a transferência de conhecimento uma vez que você tem eh o modelo virtual onde onde existe ali um estudo que foi feito nele ele é registrado porque ele tá ali dentro do software dentro do software Você pode tirar relatórios né você pode

trabalhar o pós-processamento que é o que nós chamamos para conseguir eh Registrar esse conhecimento registrar as análises e e com uma vez que você tem isso registrado você consegue mensurar e até mesmo transferir esse conhecimento para outros departamentos para outros fornecedores né ou para outros eh outros Engenheiros também né E como eu comentei uma vez que você tem o registro você consegue eh medir a performance né você consegue tirar os indicadores aí para conseguir melhorar eh o seu componente ou o seu processo como um todo e para Mim uma das maiores vantagens da simulação é

você ter na sua mão o conhecimento conseguir entender por Por que o componente ele ele ele quebra né ou ele deforma em uma determinada condição de trabalho por que que algum componente ele entra em ressonância em alguma condição de trabalho você entender né onde onde onde eh eh existe o o a falha a brecha onde ocorre essas falhas né te dá o te dá o poder do conhecimento e quando você tem um Conhecimento você consegue eh desenvolver melhores produtos você abre margens para você eh eh operalização inovação Então você obter esse conhecimento é um é

uma das vantagens mais mais primordiais aí da simulação e a simulação ela não é exclusiva ela não é focada em uma indústria única ela pode ser aplicada a a simulação ela é disciplinar Ela opera na disciplina e uma mesma disciplina ela pode ser eh pode ser aplicada em diversas indústrias Né sejam ela na indústria automotiva na Indústria Aeronáutica na indústria da da da energia dentre outras indústrias né como como most a disciplina da da análise estrutural a disciplina da dinâmica a disciplina da acústica e assim em diante mostrando para vocês rapidamente aqui como é como

foi a evolução da simulação um processo desenvolvimento tradicional onde não é utilizado a simulação corre mais ou menos nesse fluxo onde você tem a fase De design a fase de desenvolvimento do desenho né do do do projeto como todo você vai vai então fabricar um protótipo um protótipo físico e você vai testar esse protótipo físico e avaliar a performance desse desse componente para então dar um feedback eh pro design pro design então fazer eh melhorias fazer a a otimização fabricar um novo protótipo fazer o teste normamente avaliar Qual foi a performance da modificação feita no

design isso né você passa por essa Iteração até chegar numa configuração no setup de design no setup de componente ou de processo que é aceitável né que tá dentro dos requisitos do projeto e essa iteração ela pode demorar desde semanas meses dependendo da indústria pode demorar até anos e como que a simulação ela entra né aqui no caso o desenvolvimento tradicional ele acaba sendo demorado e às vezes resulta em produtos não otimizados ou suficiente agora um processo de desenvolvimento com A utilização da tecnologia de simulação começa também com design né na fase você vai fazer

o desenho do projeto ou o desenho do processo e agora você vai fazer a simulação desse desse design D dessa configuração que você que você desenhou com base aí em em Noal e tudo mais uma vez que você simulou na simulação você já vai entender qual que vai ser a performance desse desse componente desse processo E então você consegue voltar já pro design já fazer As melhorias cas a simulação eh indicou ali que e eh vai existir algum ponto de falha vai existir algum ponto que não vai atender os requisitos do projeto eu já então

volto pro design Eu já faço as modificações eu já faço as otimizações e eu passo a simular novamente e avaliar Qual que é o qual que é a performance aí dessa modificação Qual que é o resultado dessa modificação que eu propus né então a simulação perceba que ela te dá a possibilidade de otimizar antes de você Realmente fazer um protótipo físico uma vez que você já otimizou o seu a a o seu o seu conjunto mecânico né o seu produto ou processo através da da simulação Agora sim você vai fazer um protótipo para validar é

essa o seu o seu validar o se a sua configuração virtual que você definiu Então você vai fazer o teste e fazer a validação perceba que nesse fluxo você trabalha muito mais a parte virtual a otimização na parte virtual e o protótipo você faz apenas uma vez né São poucas poucas iterações físicas que você vai precisar fazer otimizando aí eh eh o processo como um todo reduzindo o tempo de o tempo de desenvolvimento e fazendo com que eh os seus curos diminuam já que o seu protótipo físico É é diminuído drasticamente tem um processo muito

mais rápido e você consegue otimizar os seus produtos que aquela história que eu comentei do conhecimento uma vez que você tem o conhecimento em mãos você consegue cada Vez mais fazer um produto mais competitivo e mais otimizado perfeito e essa Filosofia de simulação ela também vale para cadeia de fornecedores né supomos aqui um exemplo onde você tem uma montadora né onde onde Dentro dessa montadora você tem os seus fornecedores né os Tier um né também conhecido com como esse nome onde esses fornecedores vai fabricar vai desenvolver os componentes e vai fornecer para pra montadora e

os Próprios fornecedores também tem ali o fornecedor de material por exemplo que vai fornecer ess esses recursos né Para que o Tier 1 possa desenvolver um componente eficiente quando você tem a simulação a tecnologia de simulação eh eh implementada tanto na montadora como nos seus fornecedores a troca de informação é muito mais eficiente né então ao invés de você ao invés do Tier 2 passar um uma uma mostra né do material pro Tier 1 avaliar e ver se tá Correto ela pode eh passar um um um modelo virtual né que represente eh as características desses

materiais para que o Tier 1 né o desenvolvedor do componente utilize esse modelo virtual dentro do seu modelo virtual para fazer as as otimizações né do componente como um todo e da mesma forma o ti um pode fornecer o modelo virtual para pra montadora a fazer avaliação no conjunto completo utilizando as características eh virtuais desenvolvidas tanto no Tier 1 como no Tier 2 Então essa troca de de essa troca de informação é é muito mais eficiente quando você tem essa filosofia da da da simulação implementada desde lá do do do produto final até o a

toda a cadeia de fornecedores então facilita muito a a e deixa o processo muito mais ágil né aqui entra então um pilar fundamental da indústria 4.0 que é a integração do sistema e o DNA da simulação acelera drasticamente o processo de desenvolvimento e quando se Fala sobre DNA de simulação então aqui entra o papel da MSC software nós somos uma empresa Pioneira aí na na tecnologia de simulação e essa tecnologia está no nosso DNA hoje MSC software faz parte do grupo exagon que é um grupo eh muito maior onde engloba ali toda a a todo

a cadeia de desenvolvimento não só a simulação nós MS software Fazemos o papel de de de de conhecimento de simulação mas agora dentro de um fluxo completo de desenvolvimento de de de de Produto ou de processo totalmente eh englobado e contextualizado dentro da filosofia da indústria 4.0 então nós da MS software nós fornecemos nós temos um portfólio eh de Tecnologia de simulação dessas diferentes disciplinas seja uma análise estrutural uma análise acústica uma uma análise dinâmica um né uma análise de manufatura nós temos eh esse portfólio multidisciplinar eu já já eu vou mostrar para vocês a

vantagem de se ter um portfólio multidisciplinar que Então podemos ajudar as empresas a entrar aí na transformação digital que é aí a implementação da indústria 4.0 ou da filosofia dos pilares da indústria 4.0 para tornar as empresas os Engenheiros cada vez mais competitivo cada vez cada vez mais atuais e cada vez mais ágeis né que são recursos são requisitos hoje na indústria Principalmente quando se trata de indústria 4.0 os prazos estão cada vez mais curtos os componentes né os os Conjuntos estão cada vez mais competitivos e você utilizar tecnologias né você conseguir fazer bom uso

de tecnologias como essa de simulação eh de forma eficiente eh faz com que todo o seu processo seja mais mais ágil Então vamos lá falando então de algumas análises eh dentro do portfólio da MSC Aqui nós temos algumas análises que eu listei né então você tem aqui análise estrutural que é muito utilizada aí para desenvolvimento de component produto Tudo que você desenvolve você precisa analisar se ele vai quebrar se ele vai empenar se ele vai entortar se ele vai deformar né tudo isso você tem que prever e poder eh fazer um estudo aí da geometria

de forma coerente de forma que a a atenda a esses requisitos estruturais e quando se trata eh de material quando se trata de geometria existe efeitos não lineares que são efeitos mais avançados exige um um uma matemática mais avançada né Onde existem Soluções de tecnologia também que conseguem implementar essa matemática mais avançada e prevê deformações não lineares como por exemplo deformação de borracha onde você tem deformações de de 150 200 até 300% de deformação muito diferente do dos metais né então esse tipo de aplicação também é possível fazer através das soluções de análises não lineares

né Nós temos também a análise termofluidos onde você tem aí a fluidodinâmica de um ar né ou de um Fluído como que isso vai afetar a a a a estrutura térmica né do de um componente ou de um ambiente por exemplo Então você entender como que o fluído vai interagir de forma eh térmica dentro de um de um desse componente é fundamental para você ver não vai ter aquecimento acelerado aquecimento sobrecarregado né ou também a interação fluído estrutura onde você tem aí por exemplo aerodinâmica de um componente né você tem eh forças exercidas por fluídos

eh em dinâmica em Movimento né quando você tem Veículos veículos em alta velocidade e até mesmo em baixa velocidade você tem pode ter coeficiente de arrasto altíssimos que vai gerar aí uma força de reação isso também pode ser estudado analisado em um ambiente virtual e como eu comentei tem lá no começo para você fazer um estudo né seja estrutural seja de fluído dinâmica seja não linear né você precisa criar uma malha o o a solução ele vai conseguir calcular a a as deformações ou A resposta que você está buscando através do cálculo dessa dentro dessa

malha que você criar e Nós da MC nós temos eh um software inovador chamado Apex que é focado nessa parte de edição de geometria e criação de malha se você já é mais familiarizado com a tecnologia de dis simulação você sabe que eh talvez você já entenda que 80% do do do do do trabalho necessário para fazer uma simulação ele tá no pré-processamento que é você editar a malha que é você Trabalhar a a geometria você fazer a as as as as considerações necessárias para você criar essa malha e o Apex ele traz um ambiente

muito amigável muito mais prático e fácil eh para você tanto tanto no processo de aprendizagem né como também na no processo de operação para que você consiga fazer essa a as malhas de uma forma muito muito prática rápida ganhando produtividade aí no no desenvolvimento de um de um modelo virtual né E além disso nós temos também Outras diversas análises como a parte de multif física no próximo slide vou mostrar um exemplo de uma análise multidisciplinar onde você tem agora mais de uma disciplina trabalhando eh ao mesmo tempo eu tenho sistemas de dinâmica né dinâmica dos

mecanismos então por exemplo eu tenho Flap de de de uma aeronave eu tenho a suspensão trabalhando de um veículo eu tenho o sistema de mola amortecedor numa máquina eh lavadora todos toda a parte de Mecanismo tudo que envolve eh tudo que envolve movimento cinemática e dinâmica você pode simular também com a com a tecnologia da simulação e entender como o mecanismo ele vai performar seja eh em relação ao movimento se ele vai eh se ele vai fazer o movimento correto ou em relação a à dinâmica né as forças envolvidas no movimento se as forças envolvidas

vão ser o suficiente aí para não gerar nenhuma falha nenhuma deformação nenhum Problema estrutural durante a a dinâmica né durante a operação de um mecanismo tá uma outra aplicação também muito requisitada e e muito conhecida também a fadiga você né que quem é engenheiro eh estrutural entende muito bem que eh um um quando quando algum componente ele passa por deformações ainda que ele não cheg na na deformação na tensão de escoamento né onde ainda que ele não deforme de forma permanente se você submeter esse componente esse esse esse Material né e em uma ciclo muito

alto onde você vai ciclar essa carga ainda que ele não atinja deformações permanentes Em algum momento ele vai acontecer o o efeito da Fadiga ele vai romper ele pode deformar permanentemente m eh eh devido ao efeito de fadiga Então você estudar eh a ciclagem da da da carga dentro de um componente dentro de um material dentro de um conjunto é fundamental para você prever para você estudar eh a a previsão de vida desse Componente né E você então desenvolver uma garantia aí apropriada para esse para esse componente ou esse conjunto Então você fazer simulações de

fadiga e fazer essa previsão ainda em fase de desenvolvimento sem necessidade de você criar o produto físico colocar numa bancada e fazer ele ficar ciclando ali por milhões de vezes O que é Custoso e e e demorado você pode fazer isso também dentro do ambiente virtual e prever a durabilidade aí dos componentes e por Último a simulação de Sistema de Controle onde você então consegue criar uma lógica hoje se fala muito sobre motores eh sobre carros elétricos carros autônomos algoritmos de Inteligência Artificial que eu também vou comentar mais paraa frente da apresentação então toda essa

parte de de eh no eletrônico né Essa parte de Inteligência Artificial inteligência uma lógica eh que foi desenvolvida customizada para uma aplicação específico eu também posso Desenvolver essa lógica dentro das da da das soluções da MSC e embutir eh incorporar essa lógica dentro de um mecanismo por exemplo dentro de uma simulação fluido estrutural Então você consegue ter uma integração muito muito otimizada onde você tem lógicas pré-definidas com dinâmica já muito bem estabelecida né E quando se fala sobre multidisciplinaridade eu tenho aqui aqui um exemplo onde você eu tenho um sistema de exaustão aqui é é

um é o resultado de Uma simulação fluidodinâmica nessa simulação eh o que o que está sendo avaliado é o comportamento do fluído gasoso nesse caso aqui né Qual que é a dinâmica desse fluído e uma vez que eu tenho essa simulação fluído dinâmica desenvolvida eu tenho os resultados dessa simulação agora então eu posso através desse resultado fazer um um estudo acústico por exemplo então aqui eu não estou fazendo um um estudo acústico e analítico Eu estou fazendo um Cuido um um uma análise acústica e baseado no comportamento fluído dinâmico do componente Então eu tenho agora

duas disciplinas conversando entre si então eu consigo ter uma análise muito mais precisa muito mais robusta e que até então até um tempo atrás e diversas abordagens simples eram consideradas hoje hoje já já já já já pode se ver que que não é mais você precisa Então aprimorar a a complexidade da análise né E você fazer Uma uma análise multidisciplinar onde você tem mais de uma disciplina interagindo entre si tá cada vez mais um requisito primordial eu trago aqui um Case da magnet Marelli onde eles tiveram O Desafio De desenvolver um braço de suspensão ou

conhecido também como a bandeja né que antigamente era de metal e o objetivo deles era desenvolver um braço de suspensão de polímeros né de material muito mais leve porém eles não poderiam perder a resistência né e ainda Que o o braço de suspensão Ele trabalha em em operações bastante rigorosas e bastante cíclicas também então a questão de Fadiga é muito muito importante esse esse era um desafio eh muito grande né para eles conseguirem desenvolver isso apenas a através de testes de protótipos físicos demoraria bastante tempo para eles fazerem todos esses testes e conseguir chegar numa

configuração eh otimizada com com a a a tecnologia da da da da simulação eles conseguiram então Fazer diversas configurações dessa desse braço de suspensão de polímero entender quais eram as regiões que eles precisavam enrijecer colocar esses e eh esse esses brackets né para poder criar um fator de enrijecimento e atender aos requisitos estruturais aí e utilizando um um um material muito mais leve né Muito mais inovador eh pro desenvolvimento desse componente tá bom uma outra uma outra até então tudo que eu mostrei aqui para vocês foram o Desenvolvimento aí de produto porém existe aí uma

abordagem muito forte de simulação dentro do processo de manufatura seja aí com formação a quente con formação eh a frio seja em processo de soldagem seja para planejamento de custo onde é primordial você prever né Quanto que vai Quanto que vai custar aí todo o processo e fazer planejamento apropriado assim como também eh na manufatura aditiva eu falar vou falar um pouquinho Mais detalhado em relação à manufatura aditiva que é uma simulação que é uma tecnologia eh disruptiva né é algo que mudou o Oriente aí mudou bastante a a forma como o algum componente ele

é ele é fabricado mas quando se trata então de conformação eu trouxe aqui um vídeo né um vídeo eh de exemplo de de conformação a quente de uma biela né então aqui eu tenho tem o vídeo do processo de manufatura e eu vou simular né e colocar aqui lado a lado para vocês verem o Resultado da simulação comparado com o processo físico você pode ver aí que na primeira batida você já tem uma correlação muito boa pelo menos visual né E algo que você consegue enxergar na simulação e não no processo físico como vocês podem

ver na simulação já começou aparecer uma escala de cores eu consigo através da simulação entender a região onde você vai ter uma tensão residual mais alta onde você vai ter eh uma região onde não foi aquecida o Suficiente por exemplo E aí a conformabilidade do componente ele tá mais mais comprometido Então você consegue entender através do do das respostas da simulação eh aonde que você pode melhorar no seu componente como um todo aonde qual região que vai ter aí uma sobrecarga maior seja termicamente ou estruturalmente eu consigo ver aí qual que é a região que

vai se refugar né e e conseguir otimizar para que eh seja desenvolvido menos refugo possível Então tudo isso eu consigo eh simular no ambiente virtual eh correlacionar com o ambiente real né fazer essa correlação avaliar e otimizar o seu produto como um todo Então esse é um dos exemplos aí de simulação de processo de forjamento a quente né Tá e dessa mesma forma é possível desenvolver um processo de solda é possível desenvolver outros tipos tipo de processo de manufatura seja por e roll forming por rolo você pode simular o processo de tratamento Térmico né Para

entender como que o material ele vai se comportar as condições do tratamento térmico que você vai aplicar e uma outra uma outra tecnologia também muito muito comentada também considerada como um dos pilares da indústria 4.0 é a manufatura aditiva né que é impressão 3D que mudou aí a forma como como os componentes eles são criado você tem você consegue faz de otimizações que né Eh na tecnologia da manufatura eh eh negativa né que você Tira material você jamais conseguiria chegar numa geometria como é possível com a manufatura aditiva né então a você tem algumas soluções

inovadoras algumas soluções alternativas né E algumas soluções customizada individualizada que aí você tem uma geometria específica para uma operação como por exemplo a criação de um prótese que você tem que fazer eh criar uma geometria para cada prótese que você for criar né você não consegue eh eh fazer uma uma produção em Série desse componente Então você eh com a mesma com a mesma máquina você consegue eh desenvolver você consegue fabricar componentes de diferentes geometria basta você mexer no no no desenho virtual e a própria máquina ela já vai respeitar essa modificação então a manufatura

aditiva ela trouxe eh eh um um um um um modo de pensar um modo de desenvolver muito diferente do que já se existia até então como por exemplo aqui eu ten tem um bloco um bloco onde você Tem vários furos né onde ele tem uma geometria interna e que antigamente você você só conseguiria criar essa geometria né pegando um bloco maciço e fazendo os furos fazendo os caminhos aí eh necessários né conforme requisito do do projeto agora já com manufatura aditiva eu já consigo fazer algo muito mais otimizado né Aí você tem 79 de redução

de massa porque eu já não tô mais tirando material agora simplesmente adiciono material aonde é necessário e e Como você vai saber aonde é necessário você pode ver que as geometrias se você já viu algumas geometrias eh de de manufatura aditiva eles têm um shape eles TM um um um formato muito diferente né porque foi feito ali um estudo virtual um estudo ainda na fase eh de desenvolvimento né de design Aonde era necessário Aonde era primordial existir eh enrijecimento existir material e aonde não era E aí você acaba ficando eh chegando num num num design

final Bastante peculiar né então a simulação ela ajuda você a desenhar da melhor forma aí aonde é necessário o material aonde não é e e também existe no dentro do do próprio processo de manufatura existe aí a a a a a tensão residual né Eh quando você Imprime uma peça e você faz eh você faz a extração dessa peça ela sofre uma deformação né você pode ver aí deformações e tensões quando você quando você faz a extração da peça e Você prevê essa deformação por conta aí Da da da tensão residual né e da da

das partes termicamente afetada você consegue também prever isso e já fazer uma recompensação você já fazer uma geometria que depois que ela sofrer essa deformação devido ao processo de manufatura aditiva ela já consiga chegar na geometria e do projeto né Então tudo isso tudo isso você consegue simular você consegue prever e estudar em ambiente virtual porém simulação existem também Seus desafios tá eh existem também alguns problemas que surgem dentro da simulação e a MSC ela vem tratando esses desafios de forma muito eficiente eu vou dar um exemplo aqui então de um de um dos desafios

da simulação supomos aqui então que eu tenho um modelo de pneu você é um desenvolvedor de pneu e eu quero estudar a performance acústica desse pneu para isso eu tenho que trabalhar ali a a o desenho ali do do sucos do pneu para entender né Qual que É a melhor configuração o melhor desenho que vai gerar eh eh a performance acústica melhor né apropriada aí paraos meus requisitos principalmente hoje em dia que é com com com a ascensão aí dos veículos elétricos né os ruídos do pneu os ruídos do ar condicionado né ficaram se tornaram

acentuados porque agora você já não tem mais o o o barulho né o ruído do motor encobrindo esses ruídos né então quando você faz uma simulação dentro de de uma de uma de um Desenho você tem aí um tempo de simulação né É muito mais rápido do que você fazer um protótipo físico fazer toda a validação física porém existe aí um tempo de simulação né você precisa de o computador eh para fazer toda a matemática rodar simular toda a malha para que ele apresente os resultados Então quando você começa a brincar né já que eu

estou no ambiente virtual eu tenho a liberdade de fazer quantas modificações eu queira e para fazer Estudar aí qual que é a melhor configuração eu você começa a fazer a simulação de várias combinações você começa a brincar com esse desenho então o tempo de simulação começa a se tornar muito maior e o que era então eh eh um um um um tempo muito pequeno começa a se tornar um tempo muito maior quando você tem dezenas de configuração e as variáveis começam a aumentar bom eu já eu estou vendo o o o o pneu avulsa Mas

como que ele vai comportar dentro de um Veículo dentro das da da condição de operação e aí você passa de dezenas de configurações para centenas de configuração né E aquele processo aquela grande vantagem de você otimizar o produto e você estudar todas as variáveis e entender Qual que é a melhor configuração possível começa a se tornar cada vez mais demorado começa a se tornar uma eh o tempo de simulação começa a aumentar drasticamente né esse processo de otimização também conhecido Como doe design of experiment que eu tenho ali um produto E eu faço a varredura

de um parâmetro um parâmetro só por exemplo aqui nesse nesse exemplo eu tenho três veículos e eu mudei ali a a suspensão eh apenas a a suspensão desse veículo você pode ver que tem um um veículo que saiu rodando porque a suspensão não conseguiu e eh atender aí as acelerações laterais do veículo e ele perdeu o contato ele acabou perdendo o controle enquanto os outros né você pode Ver que tem um carro aí que já já sai mais de trazeira ele já já tem uma dificuldade maior mas ele consegue manter o percurso e a última

configuração você pode ver que ele mal tem rolagem uma suspensão muito mais firme né tem o mesmo veículo porém com configurações diferentes e o design do experim ele ele faz Exatamente isso ele começa a fazer essa varredura de de alguns parâmetros para entender como que determinado parâmetro vai influenciar no Resultado aí de uma manobra de algum comportamento né durante a operação né para exemplificar isso eu tenho por exemplo e suspensão dianteira né eu tenho três suspensão dianteira para para fazer o estudo de um único veículo né se eu tenho três suspensão dianteira eu faço três

simulações Eu tenho um determinado tempo de simulação E se eu coloco então eh a suspensão traseira eu também tenho três Suspensões traseiras aí Eu começo de três simulações eu praço Para nove simulações então aí você pode ver que o número de simulação Aumentou drasticamente e se eu começar a colocar outros fatores como o sistema de direção como pneu né o que que acontece com as diversas combinações e aí esse estudo design of experiment começa a se tornar cada vez mais Custoso em questão de tempo tá então aí você começa a ou você pode filtrar não

eu não vou avaliar todas as configurações eu vou avaliar apenas algumas Porém quando você faz Isso você está tirando eh do da da da mesa né alguma possibilidade que é poderia ser alguma configuração que poderia ser a mais otimizada para isso então agora eu vou abranger mais um pilar da indústria 4.0 eu comentei com vocês também a tratativa sem simulação a tratativa com simulação né E aí você tem eh a tratativa com com de simulação com modelos reduzidos idos que é você utilizar a a inteligência artificial a favor eh dessa tecnologia de simulação Que é

algo inovador que é algo que a MSC junto com o grupo exgon tem focado primordialmente como é que funciona a inteligência artificial né o grande objetivo ali da Inteligência Artificial é você condensar toda a experiência disponível tudo que você já simulou você já já entendeu já estudou você eh compactar essa informação para conseguir fazer predições instantâneas e conseguir ganhar tempo de simulação o grande né eu comentei aqui que a gente tá vivendo a Era da Inteligência a era da informação né e o grande diferencial que nós temos hoje em relação à indústria 4.0 a quarta

Revolução Industrial é nós termos os dados disponíveis para que a gente possa utilizar esses dados a favor da competitividade a favor da tecnologia a favor do desenvol do desenvolvimento do avanço aí e da Inovação né E aqui na simulação não é diferente uma vez que você tem dados eh eh eu não eu não você não precisa mais passar pelo processo Tradicional você pode criar um modelo de de Inteligência Artificial que vai fazer uma predição vai prever os resultados com a mesma precisão de uma simulação sem a inteligência artificial vamos ver como que isso funciona na

prática eu comentei sobre o doe onde você faz ali eh uma combinação né um diversas combinações aí das variáveis para você fazer centenas ou milhares de de simulação né de todas as configurações com a utilização da Inteligência Artificial você já não vai fazer o doe de todas as configurações você vai selecionar algumas configurações apenas você não vai abranger todas as possíveis configuração você vai apenas fazer a simulação de algumas configurações e essa essas informações né dess dessas simulações que você eh simulou então você vai passar para uma solução de de Inteligência Artificial que vai estudar

que vai Ender vai aprender eh o o o a a relação entre as variáveis E os resultados para ele criar então o modelo eh que vai fazer essa predição né E aí quando você quer estudar alguma configuração que não foi avaliada dentro lá do Dee alguma outra configuração agora ao invés de você rodar uma simulação tradicional eu vou rodar a a minha inteligência artificial que já entendeu e qu qual será essa essa resposta né a a o resultado dessa configuração que eu não simulei e você consegue então fazer essa predição de Forma instantânea muito mais

rápida então eu faço um doe muito mais muito mais eh muito menor para conseguir ainda assim eh obter resultados de todas as configurações possíveis aqui eu tenho um um um vídeo de um exemplo de uma simulação de Crash aqui é a simulação né bastante complexa você tem deformações Você tem o o material trabalhando você tem eh não linear muito grande e quando você roda uma simulação desse tipo pelo menos vai demorar aí 3 horas de de de Rodagem enquanto que no modelo eh onde foi passado pela Inteligência Artificial onde foi passado pelo processo de aprendizagem

a a o a o modelo de Inteligência Artificial conseguiu ter ter prever essa mesma resposta em alguns instantes né através do do da tecnologia de machine learning nós temos um caso da Prat Miller que desenvolveu aí o modelo virtual de de né de de um veículo como um todo eh dentro do do âmbito milenar eles Tinham o objetivo aí de estudar a energia de absorção do veículo era um veículo Offroad muito pesado então eles entenderem a energia de absorção eh da suspensão dos componentes como um todo era fundamental para que esse veículo operasse de forma

eh de forma eficiente né então eles listaram algumas variáveis aí que eles poderiam trabalhar né O que acontece quando ele você começa a mexer com as propriedades do amor amortecimento né do do damper que é o Amortecedor da da da suspensão o que acontece que eu eu mexi na rigidez da mola seja dianteira ou trente eh traseira né esse veículo ele tem um curso de suspensão muito grande então e ele dá batente a toda hora então você trabalhar com a rigidez do batente era muito muito importante então eles pegaram esses essas três variáveis e começaram

a fazer o doe em cima dessas três variáveis eh das configurações disponíveis para eles eles fizeram de de 60 simulações né então então eles pegaram 60 configurações né para para rodar dentro da simulação de de dinâmica veicular prevê ali né a a a energia de absorção desse veículo e todo esse resultado foi passado para uma inteligência artificial né e uma vez que esse esse esse modelo de de de de Inteligência Artificial foi eh calibrado agora então outras 159 simulações foram rodad em menos de um minuto por conta dessa tecnologia fazendo com que eh eh Esse

processo de otimização de você estudar diversas configurações eh de de um de um modelo ou de um conjunto de um processo ou de um produto eh se torne muito mais eficiente muito mais praticável né Eh ainda que o seu modelo seja um modelo robusto seja um modelo complexo multidisciplinar e tudo mais então a MSC Devido as essa grande essa vasta esse vasto conhecimento das diversas disciplinas a integração dessa disciplinaridade inclusive com a Tecnologia de Inteligência Artificial traz esses recursos de forma muito mais eficiente e aqui eu entro então no na parte final da apresentação que

é a pergunta como que eu posso implementar os pilares da indústria 4.0 eu tenho ali integração de sistema eu tenho ali manufatura aditiva eu tenho ali diversos Pilares eh fundamentais porém eh eu me arrisco a dizer aqui que a simulação é a porta de entrada porque ela é uma tecnologia bastante eficiente ente ela Exige baixo investimento ela tem uma fácil implementação não tem o hardware não tem e eh um investimento altíssimo eh mas simplesmente você tem o computador a solução rodando dentro do computador e ainda assim você tem a alta eficiência uma vez que você

colocou a a a você consegui implementar a tecnologia da simulação como eu comentei nessa apresentação que a simulação ela tá ligada com outros Pilares você automaticamente começa a puxar eh o Desenvolvimento dos outros Pilares né Às vezes você você já tem algum outro Pilar e você implementa a simulação e e e você consegue comunicar esses dois pilares para que você consiga cada vez mais ter um desenvolvimento ágil ter um desenvolvimento eh competitivo dentro aí da da da filosofia da indústria 4.0 então a simulação ele tem esse papel fundamental e nós da MSC software junto com

da exagon nós somos adeptos aí a ajudar as empresas a ajudar os nossos Clientes a se desenvolverem a se tornarem mais eficientes mais competitivos e conseguirem desenvolver aí soluções inovadoras soluções que que que eh podem agregar valor né a engenharia brasileira e conseguir desenvolver empresas bastante forte bom a apresentação que eu tinha era essa Muito obrigado a todos que que participaram aqui eu agora eu vou abrir a sessão de perguntas se você tiver qualquer pergunta fique à vontade aí Para compartilhar na na na janelinha de questions que você tem disponível aí na plataforma do go

webinar E aí eh eu posso responder essas perguntas aqui ao vivo né No entanto eu também deixo aí a o meu e-mail que você também pode me mandar um e-mail entrar em contato comigo através do do LinkedIn só me procurar lá por Thiago Sonoda a gente pode conversar a gente pode ter uma interação hoje infelizmente devido a a pandemia a a as visitas a clientes estão Cada vez mais reduzidas porém a gente pode conversar está virtualmente aí Eh pra gente começar uma discussão pra gente ou Continuar uma discussão caso a gente já tenha entrado em

contato para poder ajudá-los né com a implementação da simulação orientá-los quanto a melhor forma de de implementar a simulação como que a simulação vai poder agregar valor vai ajudar você eh vocês no desenvolvimento de produto ou de processo nós temos aqui um time técnico Bastante eficiente né E nós estamos aí disponíveis para poder ajudá-los para poder ter essa essa conversa e e e poder ajudar vocês tá bom vamos ver aqui as perguntas eu tenho uma pergunta do Wagner né que fala simulação tem uma aplicação bem clara para engenharia de desenvolvimento mas para soluções de problema

de peças e produtos a simulação também tem sido aplicada Com certeza eu gosto eu gosto de falar que a simulação ela tem duas aplicações primordiais né Eu posso poderia dividir em duas duas aplicações a primeira seria próprio desenvolvimento você implementar a simulação no desenvolvimento de um produto né você colocar na engenharia de desenvolvimento e existe uma segunda aplicação que é a a a gente a gente fala que é a cirurgia virtual né quando você já tem um um componente em campo você já tem um componente que já é fabricado e ele apresenta algum problema ou

existe a necessidade de você otimizar esse Componente que já tá em campo você também pode eh fazer engenharia reversa desse componente para trazer as características da física desse componente para dentro da solução virtual e fazer a otimização de um componente que já existe propor melhoria né propor a a a otimização então a eu eu vejo muita aplicação da simulação aqui no Brasil principalmente quanto a utilização da simulação para resolver um problema né não para desenvolver o novo Produto também é muito bem aplicado eh depois Wagner vou anotar seu seu seu nome aqui eu te mando

um Case muito interessante e da Ford que eles estavam com o veículo para para para para lançar já e quando eles criaram lá todo o protótipo e colocaram na no campo de prova existia um um ruído absurdamente alto né que era ensurdecedor e eles precisavam resolver isso de forma rápida e se fosse apenas na tratativa física até eles entenderem da onde estava vindo Né eles tinha que eh submeter todo o conjunto em laboratório isso acaba atrasando o o o lançamento do veículo então eles optaram pela tecnologia da simulação eles simularam todo componente eles conseguiram ver

que a engrenagem ali do contra-eixo do motor er que tava gerando o problema devido ao processo de manufatura então eles utilizaram simulação de manufatura simulação eh estrutural e Simulação acústica os três combinados para conseguir prever esse Problema propor a melhoria fazer modificação E então eles conseguiram lançar o veículo dentro do do da Meta né do prazo estipulado eu vou pegar esse cas aqui depois eu eu mando para você tá bom não sei se se eu respondi a sua pergunta muito bem não ten não vejo mais nenhuma pergunta aqui eu vou ficar mais alguns minutinhos Caso

vocês tiverem alguma pergunta fique fique à vontade a o Wagner respondeu aqui obrigado pela Obrigado sou metrologista estamos em Processo de certificação aplicação do msa a simulação pode facilitar a diminuição do método de medição Com certeza inclusive eh aqui você já já podemos auxiliar de uma forma muito mais abrangente com as tecnologias da hexagon né a hexagon ela nasceu dentro da da da da tecnologia de Tecnologia de de medição então a a cada cada vez mais nós estamos eh mais adeptos né mais eh otimizados em relação a em relação a você implementar A simulação junto

aí com processos de medição então com certeza nós podemos ajudá-los a isso sim é visto que a simulação aqui é uma pergunta da da Patrícia é visto que a simulação atua muito mais na parte de projeto mas temos casos em que atue na área de qualidade das empresas também para melhorar os produtos ou processos da companhia Com certeza eu eu já trabalhei já como engenheiro de qualidade e e existe uma área muito muito vasta da Aplicação da simulação na qualidade porque a qualidade ela trata com diversos problemas que acabam acontecendo com melhoria de e de

de de de processo de fabricação ou melhoria do do da da engenharia de projeto né a mesma forma que eu comentei que a a simulação ela pode ser aplicada para essa pra resolução de um problema né o engenheiro de qualidade ele também pode aplicar as tecnologias de simulação né isso combinado com a engenharia de Desenvolvimento para conseguir resolver resolver problema para conseguir fazer eh otimizações melhorias de um processo como todo Principalmente quando se trata de simulação de processo de manufatura né que aí a gente tem alguns cases também bastante interessante Onde você conseguiu onde a

engenharia conseguiu otimizar e reduzir eh bastante o índice aí de de de de refugo o índice de de não qualidade né então a gente pode aplicar sim a a a simulação para para essa parte Mais mais prática né para resolução de problema beleza Jair mandou aí parabéns muito boa apresentção será disponibilizado com certeza PR a gente vai vai mandar um link né primeiramente obrigado aí pela por pelos parabéns a gente vai mandar um link pela da da gravação e eu também posso compilar esses slides aqui e mandar para vocês também tá eu eu tô anotando

aqui eh a gente tem aqui um relatório dos participantes A gente Também pode disponibilizar a apresentação Qual a exatidão da simulação né pergunta aqui novamente do Wagner Qual a exatidão da simulação tem uma margem de erro mensurável essa é uma ótima pergunta porque isso é primordial né uma coisa que que nós devemos ser cautelosos é a gente entender que a simulação ela não vai te não vai dar eh todas as as as respostas mastigada e tudo mais né existe aí uma matemática por detrás do cálculo da simulação né Existe aí com certeza dependendo da das

hipóteses que você tratar na resolução de um problema através da tecnologia da simulação né Você pode eh optar por por abordagens que você vai ter um erro maior ou menor né então se você pegar um modelo de um veículo completo onde você tem né sistemas bastante complexos e você considerar você eliminar alguns graus de liberdade eliminar algumas físicas que existem no veículo por exemplo para que você tenha uma Simulação mais rápida você acaba criando um problema aí de você aumentar ou não o o o erro né aí depende muito de do quanto que você do

quanto que você eh do quanto que esse erro é aceitável Mas isso ele é mensurável isso você pode eh medir através de correlação e e você conseguir eh ver se o erro ele tá dentro do do do que é aceitável ou não para você a gente a gente não gosta muito a gente fala erro a gente fala sobre assertividade então a gente já tem a Gente tem simulação em que a a ele ele é um 80% preciso e a gente tem simulação que ele é 95 98% de precisão que a gente já tem visto também

tá então tudo isso existe um estudo de de convergência que você faz eh de correlação para poder medir mensurar esse esse GAP né bom Jorge mandou aí você veria apresentação em nosso e-mail Sim todos estão cadastrados aqui deixaram mail eu posso mandar essa apresentação aqui posteriormente né ele perguntou também Se a exon presta serviço de simulação sim também prestamos serviço né a gente tanto a a a a gente trabalha tanto com com a fornecimento da solução né de e de de simulação como também a parte de serviço aí a gente pode conversar mais mais eh

a fundo para entender Qual que é a necessidade a gente nós temos também treinamentos né Existem várias abordagens aí o cliente às vezes ele já conhece a simulação ele precisa da simulação ele faz aquisição né às vezes Ele precisa ser treinado para então começar a utilizar então nós fornecemos treinamento e também existe a consultoria o serviço aí que também tem também existe essa possibilidade beleza 3 minutos para acabar a apresentação se vocês tiverem mais dúvidas fiquem à vontade para mandar no meu e-mail né Eu a gente vai est Então já finalizando essa apresentação eu agradeço

Aí eh a participação de de de todos e em breve Nós aí mandaremos aí a a o link da gravação e ficamos à disposição aí para qualquer eventual dúvida e qualquer discussão né pra gente conversar pra gente ir conversando posteriormente Ok muito obrigado à participação de todos até mais e boa semana bom resto de semana para todos i
