CONCEPÇÃO ESTRUTURAL

O olá pessoal tudo bem com vocês pessoal assunto da nossa aula hoje é concepção estrutural eu achei um tema importante de nós tratar nos na nossa segunda aula porque antes de nós entrarmos no dimensionamento propriamente dito nós precisamos entender um pouco como é que é feita essa concepção estrutural e aí vocês vão entender que quando nós falamos em concepção estrutural nós estamos nos referindo exatamente a como Nós fazer faremos o lançamento da estrutura ou seja quais serão as posições dos pilares ea posição das vigas e como serão dispostas as lajes na minha edificação então por

isso que eu já trouxe essa imagem aqui de cara para vocês para que toda vez que vocês ouvirem o termo concepção estrutural você já lembrem que nós estamos nos referindo ao posicionamento dos pilares nessa edificação à disposição das lajes e também a disposição As vigas tão como é feito isso existe alguma regra então a gente vai ver isso nessa aula nós vamos ver quais são as recomendações para que a gente faça uma melhor concepção estrutural da que a gente faça de maneira mais adequada então vamos lá continuar aqui com a nossa aula então a princípio

nós vemos que nós temos que nessa parte de concepção estrutural o projetista de estruturas no caso nós engenheiros civis nós temos que escolher os elementos Estruturais que nós iremos utilizar então é exatamente nessa fase de concepção estrutural que a gente vai escolher os elementos e como a gente tá falando da disciplina de estruturas de concreto armado nós vamos partir do pressuposto que os elementos estruturais que nós escolhemos são os elementos que compõem uma estrutura de concreto armado que são aqueles que a gente viu na aula passada que são que as lajes as vigas e os

pilares e as fundações então Basicamente esses são os e estruturais e aqui abaixo a gente já tem aqui uma imagem sim é que eu trouxe para vocês que a gente conseguir visualizar quais são esses elementos né então a gente tem que a presença das lajes que tá aqui nessa cor mais clarinha branca as vigas em azul os pilares em marrom e as fundações em azul escuro então pessoal justamente isso nessa fase de concepção estrutural que nós vamos escolher quais são os Elementos que irão compor a nossa estrutura e além de escolher esses elementos estruturais nós

também precisamos definir definir as posições que esses elementos terão nessa edificação e também temos que já defini inicialmente quais são as dimensões iniciais que também é chamado de pré-dimensionamento então deixa eu falar uma coisa aqui para vocês todos nós falamos em posição dos elementos estruturais isso significa que vocês Como engenheiros civis irão receber uma planta arquitetônica vocês vão receber um projeto arquitetônico é do arquiteto e aí vocês terão que diante dessa planta arquitetônica faz é justamente qual a concepção estrutural para que aquele é difícil tem aquela funcionalidade que está lá no projeto arquitetônico tudo isso

nós vimos um pouquinho já na aula passada mas hoje como é tema da nossa disciplina falar sobre concepção estrutural eu vou trazer Um pouco mais de forma mais aprofundada a esse tema então pessoal nós vamos definir ali a posição desses elementos estruturais a posição dos pilares vigas e lajes na estrutura e aí para além disso inclusive vários arquitetos fazem esse trabalho também de fazer o pré-dimensionamento da estrutura esse pré-dimensionamento é um dimensionamento simplificado só para que eu faça mais ou menos uma estimativa de qual vai ser a dimensão do pilar de qual vai ser a

Dimensão da viga e quais serão também as dimensões da laje que a gente faz esse pré-dimensionamento até e já seja feito também a compatibilização do projeto estrutural com outros projetos se eu já fizeram uma previsão de qual vai ser a altura da minha viga a dimensão dos pilares eu já consigo encaixar ali no projeto de arquitetura e aí quanto mais um engenheiro calculista o engenheiro de estruturas quanto mais ele tem vivência Nessa área de dimensionamento estrutural mas ele vai acertando aí nessas questões do pré-dimensionamento ele vai colocando valores que cada vez mais irão se aproximar

do valor real quando ele realmente dimensional projeto de estruturas de esse valor ele vai se aproximando na realidade pessoal a gente tem até que lembrar que o pré-dimensionamento de estruturas de concreto armado ele não é o dimensionamento definitivo então quando Eu de terminar aqui no pré-dimensionamento qual é as dimensões do pilar não serão as dimensões definitivas porque é apenas um pré-dimensionamento é um dimensionamento super simplificado de uma estimativa e eu terei que fazer todo dimensionamento da estrutura para as cargas que elas estão sendo submetidas e aí sim eu terei qual vai ser realmente a dimensão

final desse elemento estrutural certo então pessoal a gente também tem Que que refletir sobre essas questões aqui ó que nós temos que levar em conta a finalidade da edificação que nós estamos fazer a concepção estrutural tão a princípio a primeira coisa que nós temos que pensar é na finalidade para que a gente possa fazer em um lançamento estrutural que não venha é exatamente que não venha afetar nessa funcionalidade então a gente tem que garantir através da nossa concepção estrutural que a funcionalidade da Edificação está sendo conservado está sendo garantida e aqui eu trouxe também observa

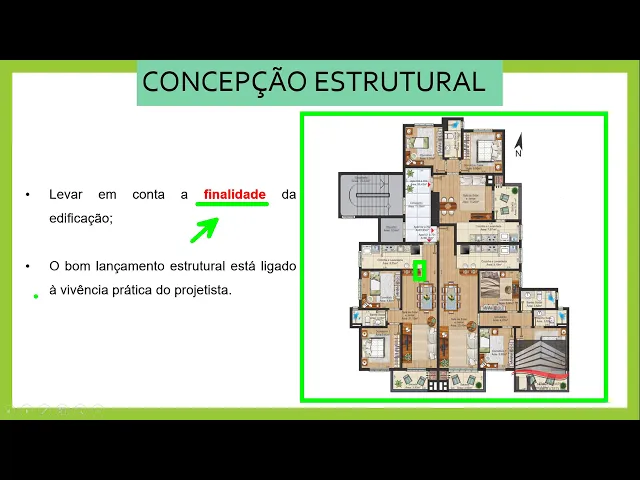

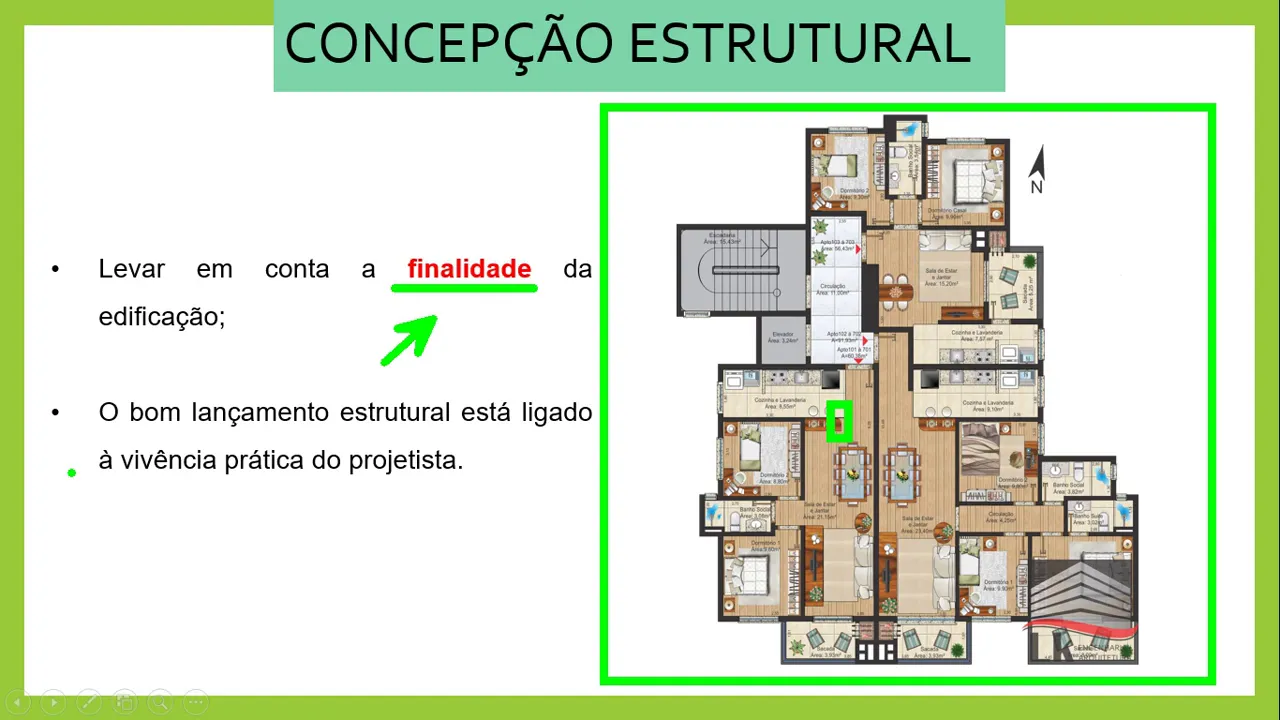

em é esse predinho aqui na verdade essa planta de apartamento para que a gente lembre lá daquilo que eu falei na aula passada que nós não podemos ter elementos os pilares por exemplo passando aqui em ambientes que vai comprometer a funcionalidade da edificação então por isso que a gente tem que conversar tem um diálogo com o arquiteto que fez e que Elaborou o projeto arquitetônico para que juntos a gente pensa em uma concepção estrutural que seja adequada e não afete assim a funcionalidade da edificação e para além disso o pessoal vocês podem estar preocupados armas

como que eu vou aprender a fazer uma concepção estrutural adequada né como é que eu vou já consegui ser bom nisso tô na realidade o bom lançamento estrutural ele está relacionado a uma vivência prática do projetista quanto mais você Elaborar projetos mais dimensão e compreensão você terá cerca de concepção estrutural e cada vez mais você está fazendo concepções cada vez mais adequada para lá no caso os projetos que vocês receberem oi e aí a gente vai continuar falando sobre concepção estrutural e vamos agora levantar alguns pontos muito importantes no momento de nós concebemos uma estrutura

e aí pessoal vocês tem que lembrar comigo que toda vez que a gente Fala em concepção estrutural nós estamos nos referindo ao lançamento da estrutura propriamente dito que a gente tá se referindo a como vai ocorrer esse lançamento e aí diante mão já afirma para vocês que essa concepção estrutural ela é um assunto de extrema importância porque pois só não existe uma concepção estrutural correta para uma planta baixa não existe uma concepção estrutural correta para um projeto existe sim concepções que são mais adequadas e caso Você não saiba algumas regrinhas alguns conceitos sobre como fazer

a locação dos pilares como fazer alocação de vigas você vai fazer uma concepção estrutural que vai acabar gerando o projeto muito caro tudo isso porque você não sabe por ver e como colocar como fazer a disposição de pilares na sua edificação ou por vezes como você vai fazer a distribuição das vigas então tudo isso todas essas questões de como você vai conceber a Estrutura vai interferir diretamente no custo dela na qualidade dela inclusive você pode diminuir as deformações da estrutura por conta do seu lançamento estrutural adequado e aí por esse motivo é que eu acho

essa aula de hoje tão importante e eu vou tá trazendo aqui alguns conceitos para vocês e aí eu até vou convidar vocês também aprofundar em esse conhecimento acerca deste tema mas então pessoal projeto arquitetônico ele é a base para elaboração de um projeto Estrutural lógico né então a gente recebe ali um projeto arquitetônico e é em cima de um projeto arquitetônico que nós faremos aí toda a concepção estrutural que e essa concepção estrutural ela é formada por pela união de todos os elementos estruturais que estão ali é a estrutura da edificação que é justamente responsável

por receber o carregamento as cargas externas ações externas então a estrutura ela recebe Esse carregamento ela absorve e faz exatamente o caminho traça o caminho dessas cargas até a fundação então esse é o objetivo que nós temos ao conceber uma estrutura projetar elementos que consigam que conseguiram resistir a essas ações externas e façam corretamente o processo de transportar essas cargas essas solicitações para as fundações e aí pessoal qual que é a ordem da definição da forma estrutural eu trouxe aqui basicamente como é que Nós vamos fazer por onde começamos né então eu quero fazer uma

concepção estrutural vamos supor que eu quero fazer a concepção concepção estrutural dessa edificação aqui que tá aqui ao lado que na realidade ela já tá inclusive feita a concepção então perceba o que por onde eu vou começar né e até por onde eu começo então você vai começar a pessoal todos nós só fazemos um projeto e aí a gente começar a lançar a estrutura nós começaremos almoçar o Lançamento dessa estrutura pelos pilares então os pilares são os primeiros que nós iremos locar e aí a gente começa logo quando os pilares ó das extremidades tá o

primeiro passo é colocar os pilares das extremidades da edificação depois disso é que a gente vai lançar os pilares intermediários os pilares intermediários aqui é que são os que ficam no meio e os pilares de extremidades que são esse daqui que ficam na extremidade da edificação então Mas a princípio sempre nós iremos começar lançando pelos pilares depois que a gente lama seus pilares e escolhe a melhor posição deles a gente vai então para o lançamento das vigas então a gente vai fazer o quê vai vai justamente colocaram as vigas ali na planta da edificação das

e você vai local vai posicionar essas vigas na identificação e aí essas vigas o contorno dessas vigas estão basicamente delimitando as lajes então Posicionamento das lajes também está relacionada a posição das vigas porque as vigas elas estão ali com formando nessas lages e aí então a gente começa a pelos pilares depois das vigas e consequentemente as lajes e perceba o pessoal quero que vocês observem aqui comigo que a gente tem aqui ó nós vamos começar em numerar os pilares e isso vocês farão em um exercício que eu irei passar para vocês a gente começa aqui

ó a numerar os pilares de cima para baixo E da esquerda para a direita certo então a gente começa aqui ó pilar p um pilar p2 e aí a gente vai contando né aqui é o pilar pé três que está na parte de cima aqui em cima do pilar cinco aí vem então aqui é o pilar 3 pilar quatro mais abaixo a gente tem o quê lá bom então a gente tem que seguir tem que seguir essa ordem aqui pessoal então de cima para baixo que nós começamos a inúmera os pilares e da esquerda para

a direita da mesma forma a gente faz com As vigas as vigas também estão aqui ó viga v1 e aqui a gente tem a viga v2 a e v2b e aí assim por diante a gente vai denominando as vigas de cima para baixo primeiro e depois da esquerda para a direita percebam que a gente tem que ouvir v1 v2 aqui embaixo a gente tem a ver três aqui ao lado a ver quatro e aqui no meio a vê cinco e aqui a ver seis então segue sempre essa ordem de cima para baixo e da esquerda

para a Direita para para dar nome aos elementos estruturais a laje também não é diferente tá a gente tem aqui ó observe comigo a laje l1 l2 l3 l4 e a laje l5 então basicamente essa aqui foi a disposição dos nossos elementos estruturais estão a concepção estrutural a justamente fazer essa disposição escolher de forma adequada e seguindo algumas orientações a onde eu vou colocar exatamente os meus pilares nessa planta para que eu tenha Uma estrutura mais funcional para que eu tenho uma estrutura que ela vai ser mais esbelta porque eu estou posicionando por exemplo estou

posicionando adequadamente os elementos estruturais e eles estão e eles estão trabalhando a favor da resistência da edificação do equilíbrio da edificação então tudo isso são fatores que nós temos que analisar no momento do lançamento de uma estrutura inclusive eu quero até aqui comentar com vocês quero que vocês observam por Exemplo este pilar aqui então homem comigo esse primeiro pilar e cip lápis só é um pilar retangular e aí o que que a gente pode aprender com isso né será que esse pilar retangular ele é mais funcional para edificação ele ser colocado nesta posição ou seja

com o eixo y aqui nesta posição ou seja com o lado maior na direção y e será que é melhor colocar este pilar com a maior dimensão dele na direção x então aqui a gente tem duas formas de Colocar esse pilar nessa extremidade e isso aqui o pessoal muda completamente o cálculo estrutural então a posição a forma que você posiciona os seus pilares vai interferir que que acontece eu vou até já antecipar para vocês qual que é a importância de nós escolhemos ou o pilar maior na posição x ou na posição y na realidade a

gente tem que observar a planta da edificação como um todo e perceber qual é o lado que sofre por exemplo mais ação do vento né qual é o Lado que sofre mais ação do vento se eu considerar que o vento vem vender nessa nesse sentido aqui significa que eu tenho que colocar o meu sentido de maior inércia aqui nessa direção do vento então eu tenho que colocar o meu pilar com a maior rigidez aqui em e do vento e aí a gente sabe que isso era qual é o que tem maior rigidez em relação à

ação do vento aqui na horizontal seria esse pilar vou ter nome da o nome zinho a ele aqui para a gente Saber do qual que a gente tá falando ó pilão e pilar dois essas duas posições se o vento vem nesse sentido qual dessas duas soluções é a mais adequada qual que tem o momento de inércia que vai ajudar a ter maiores 10 contratação do vento então pessoal é só vocês imaginarem que imagine o vento vindo sobre esse pilar um ele vai ter uma tendência muito maior de se curvar né que seria o que o

pilar está aqui reto se ele tiver a posição do pilão ele vai ter uma tendência muito Maior a fazer isso aqui ó se der formar por conta do vento porém se utilizar o pilar nessa posição dois aqui ó que a posição em que é o maior lado está aqui no eixo x significa que o pilar e terá mais rígida a força do vento então eu conseguirei maior rigidez para estrutura tá então eu vou precisar de um pilar com o - seção transversal porque eu coloquei ele posicionei na forma mais mais favorável para a ação de

vento então gente por que Que eu tô comentando isso para que você já já consigo imaginar que até essa posição do pilar se vai ser com algo maior lado na horizontal ou na vertical interferem todo o processamento do dimensionamento da sua estrutura em toda a sua concepção estrutural e quando você tiver fazendo o dimensionamento você vai ver que você vai ter uma estrutura mais rígida dependendo da forma como você vai local seus pilares o mesmo ocorre com as vigas né quais serão as dimensões das Vigas qual vai ser a altura e aí todas essas questões

estão relacionadas ao conceito de inércia que você já estudaram em acredito que vocês estudaram em rima talvez aí mecânica também vou a essas questões de inércia e aí a gente sempre tem que posicionar os elementos com a inércia mais favorável ao lado em que a estrutura está sofrendo mais carregamentos pai aqui percebam comigo que essas duas imagens se referem à Mesma edificação aqui ó nessa primeira parte aqui da da imagem aqui trata de uma planta baixa do do térreo tá que a gente tem uma planta baixa do térreo e aqui é a planta baixa do

primeiro andar que que acontece por que que eu trouxe essas duas imagens aqui para vocês pra que a gente entenda que é importante que a a fazemos um projeto de arquitetura e traçarmos um plano aí de uma planta baixa a gente tem que compatibilizar o pavimento térreo pavimento superior de Forma que os pilares que eu lançar aqui nessa estrutura não venham a atrapalhar essa outra estrutura então quando eu fizer a sobreposição dessas duas plantas que são planta um simples mas eu poderei colocar a pilares nas extremidades que não vai interferir né com o com esse

outro pavimento poderei colocar um pilar aqui também ó porque aqui também vai se tratar de um de uma região de kanto aqui também que eu posso lançar que não vai Ter problema e assim pessoal a gente tem que procurar um bom arquiteto ele faz esse tipo de análise e a inclusive os arquitetos eles tem também é disciplinas relacionadas à estrutura no curso dele justamente para que o projeto não saia tão grosseiro que fica enviável aí a execução então é preciso que até o projeto de arquitetura se comunique o pavimento térreo ou subsolo com os demais

pavimentos da edificação para que a gente possa fazer uma locação adequada Dos pilares e isso não vem interferir os demais pavimentos e aqui pessoal nós vamos falar agora dar algumas dicas de como fazer a locação dos pilares então como que é professora que deve ser feito então as locações quais são as dicas e eu trouxe aqui na realidade algumas dicas para vocês mas aí eu vou estar disponibilizando o material para vocês que aí tem mais orientações e vocês vão poder aprofundar um pouquinho mais então primeiro eu Coloquei aqui ó iniciar a locação dos pilares pelos

cantos então eu considero isso bastante interessante você já começar a alocar pelos cantos da edificação que são locais que realmente precisam de pilares para que a estrutura tem a maior estabilidade então sempre que possível coloque pilares em todos os cantos da edificação então como vocês estão vendo aqui ó os cantos em todos os cantos a gente começa pelos cantos da edificação todos os cantos precisam ter Pilares todos os cantos né e aí mais adiante a gente tem o que olha é a gente também precisa lo capilares em áreas comuns a todos os pavimentos por exemplo

áreas de elevadores de escadas então como a área de levar dois cada essa área aqui ó nesse quadrado aqui pega um zoom aqui dá um colocar em evidência essa área que diz cada ela vai ser comum em todos os pavimentos não vai ter mudança na configuração dessa área de escada então é importante que a gente Faça a locação dos pilares aqui nesse local aqui que é uma área comum se nós tivermos outras áreas comuns que batem com os outros pavimentos nós também devemos locar pilares porque aí a gente não vai ter um pilar que está

interferindo na funcionalidade da edificação e aí vocês conseguem observar aqui comigo aos pilares eles têm continuidade de preferência a gente tem sempre que ter pilares contínuos para que a carga chegue o mais rápido Possível a fundação então de preferência sempre pilares contínuos o que a gente tem aqui ó onde a gente também precisa lo capilares onde se localizam na cobertura a casa de máquinas e reservatório porque a casa de máquinas que aí a gente pode supor que seja exatamente isso aqui ó o reservatório casa de máquinas de reservatório são pesos cargas extras na edificação são

pesos localizados né então a gente vai ter uma grande Quantidade de peso aqui então é interessante que a gente desça um pilar né um pilar continua até a fundação que venha justamente suportará essa carga que tá aqui no reservatório então a gente precisa entender que é importante a gente descer compilar aquilo dessas casas de máquina e também da questão do reservatório oi e aí depois coloca-se os pilares de extremidade os pilares centrais depois coloquei os pilares de canto os pilares Aqui nessas áreas comuns aí eu vou então partir para escolher quais são os locais os

pilares de extremidade e aí eu já quero que vocês compreendam comigo o que são pilares de canto pilares de extremidades e pilares centrais os de cantos são nada mais são do que esses pilares que estão exatamente aqui no canto da estrutura então a gente vai ter que ao nos cantos das estruturas pilares de cantos né e agora pessoal vamos entender o que são pilares de Extremidade então o que que são os pilares de extremidades os dias treme dados que são os que vocês vão dar continuidade são esses aqui ó eles não estão no canto mas

eles estão na parte externa eles fazem parte aqui da parede externa da edificação então esse aqui é um pilar de extremidade por quê porque ele faz parte aqui da parede externa da edificação aqui a gente o pilar de extremidade outro pilar de extremidade tá e o que é que seria nesse Caso um pilar central pilares centrais também chamado de pilares de centro seriam basicamente esses que estão bem no centro da edificação que aí no caso dessa imagem no caso dessa imagens pilares centrais são esses aqui ó esse e esse o que eles fazem parte ali

eles estão situados dentro da própria edificação e eles não fazem limite com o lado exterior da edificação então são pilares centrais e esses devem ser colocados após a gente fazer a locação Dos pilares de canto bom então são algumas dicas para que a gente possa e já imaginando como a gente vai fazer a locação dos nossos elementos estruturais e aqui também eu trouxe algumas dicas para que a gente possa pensar né que é de preferência nós temos que que prezar por embutir vigas e pilares na parede na alvenaria para que não fique exposta então nessa

primeira imagem aqui nós temos a viga a viga embutida e aí a Gente tem uma área esteticamente mais agradável mas já nessa segunda imagem aqui percebam que tanto a vida essa vida que está exposta a gente vê ter um ressalto dela em relação a parede de vedação e aqui também a gente tem um pilar ó pilar também tá aparente aqui junto com a outra viga então deve dessa forma que não fica uma estética muito agradável então sempre que for possível a gente tem que tentar o máximo embutir a a viga e o pilar nas paredes

na Alvenaria e outra coisa também que nós temos que observar é exatamente evitar o excesso de pilares em vãos abertos que como evitar isso mas é evitar pessoal por vezes não vai ser possível porque quanto menos pilares tiver um a edificação mais espécies terão que ser esses pilares maiores terão que ser as vigas também isso vai gerar um custo maior para edificação então a gente sabe que na medida do possível devemos evitar o excesso de pilares quando os vãos são Abertos para justamente da maior funcionalidade ao ambiente mas pessoal e até essa parte aqui também

sempre que possível a gente vai embutir mas existem situações também que não é possível em que um pilar da dimensão de uma parede não vai conseguir resistir às cargas e aí a gente precisa realmente que eles fiquem aparentes e aí a gente pode utilizar outros tipos de método para estar camuflando aí e embutindo ele na parede E agora também ainda falando sobre a locação dos pilares eu trouxe aqui ao que nós também precisamos refletir que desce sempre que possível dispor os os pilares alinhados a fim de formar pórticos pórticos com as vigas que os unem

e os porcos as informados contribuir significativamente olha só para estabilidade global do edifício então pessoal resumindo isso aqui que eu trouxe para vocês vocês viram pórticos lá em teoria das estruturas dois Acredito que devem ter também calculado pórticos isostáticos em teoria um e os pórticos nada mais são do que estruturas formadas por barras e por barras ligadas entre si normalmente formado aí por vigas e pilares então a união de vigas e pilares é que formam os pórticos e aí de preferência sempre que for possível nós temos que formar pórticos no nosso lançamento estrutural a concepção

estrutural o que significa a grosso modo fazer isso aqui ó que tá Acontecendo aqui posicionar pilares aqui ó alinhados e vigas que faça uma ligação entre eles agora nem sempre pessoal lógico né nem sempre nós teremos uma planta baixa de uma edificação que tem os ambientes que nos possibilita que os pilares estejam assim todos alinhados mas a gente tem que buscar sempre que possível estar alinhando os pilares alinhando para que eles formem esses pórticos porque toda vez que eu tenho pilares alinhados e vigas construindo Fazendo pórticos que nesse caso aqui eu tenho pórticos tanto na

horizontal quanto na vertical isso vai conferir maior rigidez maior rigidez a minha estrutura e aí quanto maior rigidez eu tiver em uma estrutura mas eu vou evitar isso aqui ó deformações excessivas na estrutura então quanto mais eu conseguir alinhar os pilares e formar esses ou menos a minha estrutura vai se deformar e mais rígida ela será e esse é o nosso objetivo conferir uma rigidez de Forma que os elementos estruturais vigas e pilares tem um dimensões mínimas para suportar esses esforços e que a estrutura funcione bem e sem grandes deformações então por isso que a

gente tem sempre que lembrar e vocês farão uma atividade em que eu eu lançarei para vocês algumas plantas baixas para vocês fazerem exatamente assim concepção estrutural que a lançar lança os pilares e as vigas e também as lajes vocês farão isso e aí todas essas dicas que eu tô Dando para vocês vocês vão aplicar no final dessa aula vocês vão estar aplicando e aí eu já falo para vocês que quanto mais vocês colocarem né a edificação nessa forma de pórtico mas você vai enrijecer e vai precisar de menos acido de menos área de concreto e

aí para além disso pessoal também a e aqui ó pilares com distância entre-eixos de quatro a seis metros e no mínimo 2 metros então pessoal isso aqui é uma distância bacana de você colocar Entre os pilares mas por vezes existem inclusive literaturas que falam de 6 a 8 metros que é uma distância que ainda é economicamente viável ainda é uma proposta economicamente interessante mas aqui né a gente está falando de quatro a seis mas vocês também podem adotar até 8m então depois de 8 metros 1012 aí já fica mais complicado porque você vai precisar aumentar

muito a dimensão dos seus elementos estruturais e vai ficar economicamente viável e a medida em que Você vai aumentando mais esses vãos você vai tomando mais inviável sua edificação e vai chegar o momento e que a estrutura de concreto armado vai se tornar uma proposta antieconômico e aí você vai ter que partir para uma estrutura de concreto protendido que são estruturas que já são é o executado já são feitas justamente para vencer grandes vãos que a gente vai adotar aí vocês vão adotar quando vocês tiverem fazendo locação de pilares Distância sair entre 46 m podendo

ir até 8 horas e no mínimo 2 metros entre a distância de pilares porque nós não podemos ter pilares muito próximos com distâncias aí é menores do que dois metros porque pode haver um choque lá na fundação as fundações vão ficar muito próximas umas das outras né as fundações vão ficar aqui ó muito próximas e aí tem a questão do bulbo de tensões cada a fundação ela já era um bulbo de tensões que é onde é exatamente onde as cargas Estão sendo depositadas no solo então no solo a gente tem bulbo de tensões quando você

tem fundações muito próxima o bulbo de tensões dela pode pode-se trans passar uma pela outra e isso é uma situação perigosa muito perigosa porque aí as tensões estão se encontrando e não está tendo solo a a existir que a gente precisa evitar isso aqui que os bulbos de tensões se encontrem então por isso que a gente não pode ter pilares muito próximos que vai Culminar em ter fundações também muito próximos por isso que a gente tem aqui que a dimensão que a distância mínima entre pilares tem que ser aí de 2 metros e aqui pessoal

também a gente tem mais algumas dicas sobre sobre a questão da locação de pilares nós temos que locar pilares nos encontros de vigas estão sempre que for possível nós devemos fazer local os pilares em encontros de vir toda vez que às vezes se encontrar a gente coloca um pilar mas isso é algumas Situações não não não será possível porém é uma situação que é favorável para o para a questão da concepção estrutural é lançar realmente pilares em todos os encontros de vidro inclusive aqui embaixo eu trouxe até uma situação em que isso não ocorre e

não é considerado errado né então aqui a gente tem ó umas vigas que se apoiaram diretamente nas vigas e não houve aqui um pilar colocado aqui para no caso no encontro dessas duas vigas aqui não Houve a alocação de um pilar isso tudo vai depender da própria estrutura da edificação é claramente a gente precisa ter um pilar em todos os encontros de viga mas ter um pilar nos encontros de viga facilita é porque a gente tem uma melhor distribuição dos esforços ea carga desce a carga que tá nessa viguinha aqui se ela vier aqui para

essa ou se tiver o pilar ela vai chegar muito mais rápido ao solo né questão da carga e quando a Gente não tem o pilar aqui essa essa vida vai ter que distribuir todo o carregamento dessa outra liga para esses outros dois pilares e assim a gente está aumentando o percurso da carga mas tudo bem em algumas situações por conta da arquitetura mesmo a gente precisa suprimir o pilar do encontro de vigas então não tem como a gente colocar então sempre que possível devemos lançar esses pilares não encontro de vidas e aí a gente também

tem outra dica aqui né Começaram lançamento pelo pavimento tipo que a esse pavimento tipo é o pavimento que se repete ao longo da edificação que eu acho o movimentos por exemplo em um edifício residencial quando o pavimento ele se repete aí sobre vários pavimentos ele ele é o pavimento tipo tá então a gente tem que começar o lançamento da estrutura pelo pavimento tipo porque aí é o pavimento que mais vai se repetir e a gente consegue local de forma mais Adequada os pilares algumas vigas podem se apoiar em outras vigas portanto não precisar depilar que

é o caso dessa vida aqui que nós falamos para vocês e por vezes pode ocorrer também o inverso observe comigo aqui essa outra imagem que a gente teve aqui pilares em todos os encontros de vigas e não realidade teve um pilar que desceu aqui e não teve fundação aqui embaixo dele ó que é esse pilar esse pilar aqui observe dormir colocar uma certa aqui esse pilar aqui Do meio dessa notificação ele não teve continuidade até a fundação na verdade a continuidade até ali o pavimento inferior e aí nós temos essa vida verde que é uma

viga de transição porque que ela é chamada de viga de transição porque justamente não houve aqui no caso uma fundação para esse pilar e aí eu precisei de uma viga para fazer a transição da carga dele para outros pilares que estão encontrando fundações então por isso que é uma viga de Transição e perceba o que essa viga de transição ela tem um as dimensões muito superior às demais vigas da edificação e é isso que ocorre exatamente por isso que a gente tem que evitar na medida do possível situações como essa em que os pilares não

estão encontrando diretamente a fundação aqui embaixo porque a gente vai ter que dimensionar um elemento estrutural aqui né uma viga de transição com muito concreto e muito as isso vai gerar mais custo também na Edificação bom então pessoal só para relembrar aqui que nós devemos evitar só para relembrar que nós já falamos um pouco devemos evitar o apoio indireto que que é o apoio indireto o apoio indireto é quando a minha vida se apoia em outra viga e não na realidade está se apoiando em um pilar que deveria estar aqui então esse é o apoio

indireto o que essa viga aqui ó e é essa viga ela está se apoiando nessa Outra vida aqui e aí essa vida está transmitindo essa carga para esse pilar aqui né para esse pilar e para esse aqui então é o apoio indireto não está chegando diretamente a carga desta vida aqui do mês a vida intermediária não está chegando diretamente nos pilares está chegando de forma indireta e da mesma forma mais uma vez só para reforçar com vocês quando vocês estiverem realizando a atividade que nós devemos evitar viga de transição porque Essas vigas de transição são

muito grandes então é quando um pilar chega em uma viga e ele morre ali na vida ele não desce para a fundação ele não desce não tem continuidade e aí a gente vai precisar de uma vida muito grande e a gente tem que evitar esse tipo de situação aqui essas duas situações nós devemos evitar na medida do possível mas também pessoal não significa que nós nunca teremos que que fazer e são estrutural utilizando essas duas Soluções aqui nós iremos fazer sim mas a gente vai evitar a todo o custo que ela é surjam e faremos

elas poucas vezes nós não podemos trabalhar com com essa realidade aqui como se ela fosse a uma realidade corriqueira nós temos que evitar e quando realmente não não tiver uma outra solução é mais aceitável a gente tem que utilizar mesmo e agora que eu trouxe também um pouco sobre o que a nbr 6118 fala sobre a questão de pilares e aqui a gente vai Falar sobre exatamente as dimensões do pilar o que que é norma fala sobre as dimensões de um pilar quanto que um pilar tem que ter de dimensão qual é a dimensão mínima

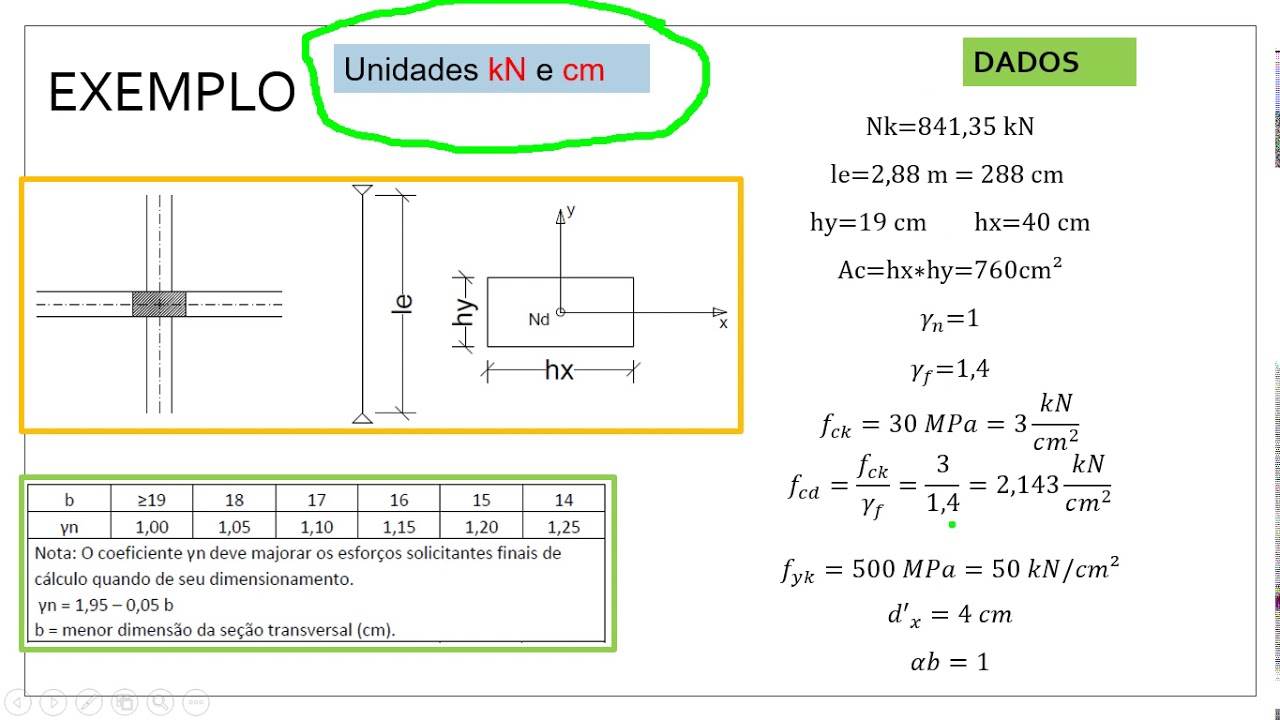

então olha de acordo com a norma ela diz o seguinte que a seção transversal de pilares e pilares paredes maciças qualquer que seja a sua forma não pode apresentar dimensão dimensão menor do que 19 cm então na realidade acordo com a norma pilares e pilar os parentes não podem ter dimensão menor do Que 19 cm podem a nome ela abre uma exceção logo aqui abaixo ela diz assim ó que em casos especiais permite-se a consideração das dimensões entre 19 e 14 cm só que pessoal para que vocês utilizem aqui essa dimensão de eu tô se

centímetros nós teremos que mais orar carga que existe nesse pilar então na realidade se esse um pilar recebem uma carga de de 50km por exemplo e aí eu eu quero colocar uma dimensão bem inferior de 19 a 14 centímetros eu Terei que mais gerar essa força de 50 eu vou multiplicar ela por um fator de mais oração que pode ser majorado em 5 porcento 10 por cento então vou considerar que vai ter uma carga maior nesse pilar para que eu possa então dimensionar para essas dimensões menores e aí fazer exatamente determinar a resistência do concreto

que aí vai interferir em uma resistência do concreto maior e uma área de aço maior já que eu tô aumentando o carregamento Tá então o desde que a gente multiplique os esforços solicitantes de cálculo a serem considerados pelo coeficiente adicionar o gama em esse grama.na justamente o paciente que vai majorais ações que tem naquele pilar se eu realmente quiser utilizar aí então dimensões de 14 15 16 17 18 eu terei que multiplicar pelo gama n e lá na norma ela traz uma tabela exatamente com quais são os valores de grama mini para 14 15 16

17 18 cm seja Qual deles eu faltar então lá já traz para mim qual é o gama n que eu vou utilizar para majorar os esforços solicitantes mas também a norma fala né que em qualquer caso a área da seção transversal ou seja essa areazinha aqui da seção transversal do pilar não pode ter uma área inferior a 360 centímetros quadrados então nunca o meu pilar pode ter em uma área inferior a 360 cm quadrados isso pessoal de acordo com a nbr 6118 né então a gente sabe que Inclusive como fazer para nossa prática cotidiana hoje

os nossos pilares de residências e até de sobrado eles costumam ser embutidos nas paredes e essa embutimento nas paredes vai depender da dimensão do tijolo a família do tijolo porque a os profissionais os construtores ele já colocam a forma ali já já justamente de acordo com a dimensão do tijolo e fazem esse pilar e aí a gente tem tijolo da família de 12 centímetros nós temos Também de 19 cm então o que que acontece nós precisamos pensar exatamente que hoje na prática da engenharia pelo menos para edificações residenciais e sobrados essa dimensão de 19 a

14 ela não é adotada e aí vocês poderiam me perguntar e aí professora e essas construções estão fora de norma e aí eu digo para vocês que não está na nbr 61 de 18 mas está na norma de desempenho existiu o desempenho das edificações e essa nova ela traz que esse limite saque de Dimensões mínimas que são adotados na nbr 6118 eles podem ser desconsideradas para edificações térreas residenciais que não são complexas e até para alguma para algumas edificações aí com dois pavimentos desde que essas edificações não sejam muito solicitadas e aí é exatamente abre

essa brecha para que estruturas com pilares com dimensões menores e embutidas na parede possam ser construídos mas de acordo com a 61 18 essas são as dimensões mínimas Ó e aqui pessoal nós vamos falar agora sobre a locação ou seja o posicionamento das vigas e das lajes e aí a gente trouxe aqui algumas coisas também para trazer como orientação o posicionamento das vigas não tive nos diversos pavimentos devem respeitar que a esses três requisitos que eu vou colocar para você só primeiro as vigas ela elas devem ligar os pilares então a gente tem que utilizar

as vigas para fazer a ligação entre os pilares formando pórticos como Eu falei para vocês a gente tem que priorizar a formação de pórticos para enrijecer nossa estrutura e segundo a as vidas também elas servem para dividir um painel de laje com grandes dimensões então sempre que eu tiver um painel de laje com grandes dimensões eu posso utilizar uma viga para que esse painel de laje não fique muito grande e aí a flexão dessa laje vai ser maior se eu não dividir esse painel essa essa laje ela vai ter que ter uma espessura muito Maior

ela tem que ser mais grossa é porque senão ela vai se deformar e com os esforços de flexão e se eu tiver uma laje mais grossa vai gastar mais material e aí a gente vai vai também mexer aí no bolso nossos clientes para a gente tem que optar por dividir o painel de laje e aí a gente utiliza vigas para isso para que a gente diminua os esforços de flexão além disso nós podemos também locar as nossas vidas de forma que ela possa suportar paredes de Divisórias e aqui pessoal nesses lados aqui eu trouxe algumas

concepções do que a gente pode utilizar que como concepção estrutural é a mesma planta baixa com duas concepções diferentes aqui nessa primeira concepção aqui ó percebam que as vigas elas estão aqui elas estão aqui percorrendo todas as linhas de paredes da edificação todas as linhas de parede eu tenho a presença de vigas só que pessoal e não tem a locação de pilares mas aí Será que o mais adequado é o fazer todos esses panos de laje será que ela adequada eu passar tantas vigas assim na estrutura sabendo que o peso da viga também é um

peso que que carrega entra no cálculo da estrutura aqui ao lado nós temos um outro tipo de de disposição aqui de concepção estrutural em que eu suprimi aqui algumas vigas e olha só eu tracei os pilares aqui sempre na extremidade vigas nas extremidades são importantes mas o que internamente eu Escolhi alguns pontos estratégicos para colocar a para colocar as vigas percebam que ficou aqui no ponto central e ficou interessante porque pegou essa essa linha aqui que aqui nessa parte tem uma parede nessa parte tem outra parede então foi bem interessante a forma que cortou aqui

e aí eu acabei que com essa concepção eu construí pórticos tanto na horizontal quanto na vertical e henrique e mais a minha estrutura mas eu vi aqui ó que ficou o que eu diminuiu o número De lages agora só tenho cinco lages aqui eu tinha 7 panos de laje diminuir e outra coisa algumas paredes ficaram apoiadas direto diretamente na laje então dependendo do tamanho que seja essa área aqui eu preciso considerar se essa parede a carga dela vai ser muito excessiva sobre essa laje então tudo isso somos nós que vamos determinar será que é interessante

eu tenho tanta tantas parentes assim sobre a laje vai dar uma carga muito grande então são coisas que Nós como projetistas precisamos pensar mas essa aqui também é uma solução estrutural uma concepção estrutural que eu posso utilizar para essa planta outras considerações também precisam ser feitas para saber se se essa aqui é a melhor concepção estrutural aqui também a gente tem observe aqui comigo o que a gente tem além de nós temos como eu falei para vocês aqui é a questão de paredes apoiadas diretamente na laje nós também temos uma outra situação nessa Planta que

são vigas a vi essa vida aqui que está apoiada em outras vidas que são situações que a gente deve evitar na minha na medida do possível mas que também não justifique a gente fazer por vezes é vigas em todos todas as minhas de parede então às vezes é interessante nós fazemos isso aqui que não vai gerar maiores custos na edificação tá então é necessário nós nos familiarizarmos a todo esse dimensionamento estrutural para que a gente saiba realmente definir Quando é ou não interessante é justamente apoiar uma parede numa laje em detrimento de fazer nesse formato

aqui e aqui também eu vou trazer agora mais algumas coisas falando sobre questão de locação de vigas e lajes né então sobre esse assunto nós também temos que ver que as vigas elas delimitam os painéis de laje que é isso também já foi falado aqui que as vigas tem essa função de delimitar os painéis de laje e aí como a Gente viu aqui na no slide passado aqui que que acontece aqui essa vida que justamente ela é vixe porque se eu fosse criar uma laje só para toda essa área ficaria muito grande o plano de

laje e aí seria aumentar a espessura da laje e a tornar ela mais cara então nesse ponto aqui por isso exatamente que houve que houve aqui nesse caso a que foi colocado essa vida aqui ó para diminuir nesse caso o pano da laje para diminuir as dimensões a laje não ficar uma laje Muito grande e que poderia free com mais facilidade certo porque além de não tirar essa vídeo aqui teria essa parede apoiando a laje seria muito grande e além de ser muito grande teremos essa parede apoiado nessa laje mas essa parede então isso que

a gente precisa pensar em decidir né exatamente conhecer esses critérios de dimensões que eu estou falando para vocês quais são as dimensões interessantes de pilares lajes vigas e só a gente precisa Conhecer um pouquinho dessas dicas para a gente poder fazer uma concepção mais adequada aqui então a gente continua falando que os vãos econômicos para lajes maciças são vão sair da ordem de 3,5 metros e aí quando eu digo isso aqui pessoal não significa que vocês vão ter que ir projetar laje maciça só com essas dimensões mas não vamos que são mais econômicos são vãos

menores mas lógico vai depender de toda a sua concepção estrutural se é interessante ou não Colocar uma viga para que você não tem ovo 15 metros e é essa medida aqui também ela pode variar de acordo de com a opinião de alguns autores alguns colocam seis metros então a gente pode ter aí uma pequena variação em relação a essas dimensões abordadas por outros autores mas a gente tem que entender é resumindo que existe algumas dimensões que tornam a estrutura mais econômica e as sempre que possível nós temos que dimensionar Fazer a nossa concepção estrutural dentro

dessas dimensões que vão tornar edificação mais econômica e fazer com que ela trabalho melhor resistir a melhor os esforços agora pessoal nós vamos falar agora sobre o pré-dimensionamento dos elementos estruturais e aí como eu falei para vocês é necessário definir previamente as dimensões dos elementos estruturais e isso antes de conhecer de conhecer os esforços solicitantes que vão atuar Sobre eles antes da gente fazer realmente o dimensionamento o tipo dos elementos estruturais a gente faz o pré-dimensionamento justamente para que a gente já vai já vai estimando qual vai ser as dimensões de pilares dimensões de vigas

e espessuras de laje justamente para que a gente faça a compatibilização dessas dimensões com projeto de arquitetura com os projetos de instalações hidrossanitárias e com os demais projetos da gente para fazer essa Compatibilização é necessário estimar essas dimensões dos elementos estruturais e aqui para o pré-dimensionamento de pilares existe um modelo simples para para fazer esse pré-dimensionamento que é o modelo chamado de modelo de pré-dimensionamento pela área de influência que aí o que que é esse modelo de pré-dimensionamento eu vou dimensionar cada um desses pilares aqui p1 p2 p3 pela área de influência e aqui ó

percebam que esse pilate é um por Exemplo área de influência dele exatamente essa aqui ó e essa é a área de influência para um pilar de canto eu irei dividir os planos da laje 0,4 para cá 0,6 isso para um pilar de canto em ambos os lados se for pilares de extremidade eu já tenho 0,5 aqui ó então tem toda essa regrinha aqui para a gente fazer aí a divisão por área de influência e aí o que que acontece a carga que vai que vai que vai solicitar a estrutura nessa área de influência Aqui é

a carga que eu vou considerar para este pilar da mesma forma e até por esse método de área de influência a gente percebe que os pilares que estão aqui no centro ó olha só área de influência de um pilar de centro então pilar que está aqui no centro da edificação são pilares cima bem mais solicitados então pela área de influência a gente já vê e já percebe que os pilares que terão maior espessura quando a gente verde Quem são os pilares de centro são os que estão aí no meio da edificação esses dois pilares eles

têm área de influência maior e eles vão receber a maior parte da carga da edificação os pilares de extremidades são e segundos eles têm aqui uma área sem aqui também maior do que a área de influência do pilar de canto tão pessoal esse aqui até a gente consegue até ter noção de quais são os pilares que são mais carregados na edificação mas isso que faz parte essa Área de influência faz parte de um pré-dimensionamento de pilares para que a gente possa aí este mar uma dimensão desses pilares oi e aí depois que a gente é

determine a área de influência para edificação a gente vai seguir com essas equações aquilo as equações para o pré dimensionamento da seção transversal de pilares são essas aqui a seguir então para pilares intermediários nós temos aqui é essa equação que é área da seção = n de que a força normal de cálculo que essa força normal aqui de cálculo pessoal é a força que em que nós encontramos lá quando nós fizemos a área de influência a carga que nós encontramos lá na área de influência e aqui nós vamos utilizar aqui só que não é só

a carga que nós encontramos na área de influência ela tem que multiplicar por um fator de ponderação que é isso aqui ó exatamente isso aqui nós temos que multiplicar a carga que a gente acha Lá na e nas áreas de influência o nk e para virar nd nós temos que multiplicar pelo gama f e pelo gama n o gama n é o gama do concreto que é 1.4 e aí na medida do possível nós também temos que também multiplicar pelo gama efe aí nós vamos encontrar o valor então gnb que é o que nós vamos

utilizar aqui e aí pessoal essa questão de pré-dimensionamento nós veremos com mais detalhes quando nós estivermos aplicando mesmo essa questão De pré-dimensionamento a alguma alguma planta que nós fizemos elaborar mas esse pré-dimensionamento então por enquanto não vou entrar muito ainda nem essas formulações só apresentá-las a vocês porque depois a gente vai é aprofundar mais nesse conteúdo tão a gente tem aqui uma formulação para pilares de para pilares intermediários que aquele pilar que está lá no meio da edificação e temos uma outra formulação para pilar de extremidade de canto que são os pilares Oi fátima da

área externa da edificação então cada um tem a sua fórmula veja que aqui a diferença entre essas duas formas é que nessa segunda aqui para pilar de extremidade de canto o meu nd vai ser multiplicada por 1,5 eu vou mais chorar online de por 1,5 tá então pessoal basicamente isso a gente vai retirar as informações da área de influência achar o nk depois que a gente achar o nk gente multiplica por esses fatores aqui e achou n dei aí a gente aplica nas Fórmulas a e agora a gente vai falar sobre como ocorre o pré

dimensionamento das vigas então a gente falou sobre o pré-dimensionamento de pilares e aí as vigas né vamos ver agora a seção transversal da viga não deve ser inferior a 15 cm em vigas paredes e 12 centímetros nas demais vigas então sempre que a gente tiver uma viga essa aqui é a dimensão mínima conforme a nbr 6118 se for uma viga parede que nós não Estudaremos esse tipo de vídeo aqui na nossa disciplina a dimensão mínima é 15 cm mais pro desce para as demais vigas que é o caso do nosso estudo a gente vai adotar

aí com 12 cm a no caso a dimensão mínima da sessão transversal de uma viga e em casos excepcionais a norma também aceita reduzir esse valor né da dimensão mínima de uma viga para 10 cm desde que para que seja o time desde que o alojamento das armaduras e suas interferências com as Armaduras de outros elementos estruturais então desde que não haja essa interferência entre essas armaduras respeitando os espaçamentos e comprimentos estabelecidos pela norma tão e preciso haver um espaçamento mínimo entre as armaduras se tiver como ter esse espaçamento nessa vida de 10 cm então

tá ok mas é preciso respeitar o espaçamento entre as armaduras e uma outra questão também que a gente precisa respeitar quando a gente usa essa Dimensão mínima é a questão do lançamento e vibração do concreto então se essa se essa vida ela tiver a dimensão da seção transversal muito pequena as armaduras podem ficar tão próximas umas das outras que impede do concreto entrar em todas as áreas daquela seção transversal e não fazer o preenchimento correto é por isso que a gente tem que respeitar o espaçamento né tem que ter um espaçamento mínimo entre as armaduras

E para que haja e o lançamento ea vibração do concreto de forma apropriada transformando esse elemento em uma estrutura de concreto armado que é o concreto e o aço agindo juntos tô falando um pouquinho também mais sobre o pré-dimensionamento de vigas aqui também tem uma fórmula zinho geral que diz que a altura das vigas normalmente é normalmente não é sempre mas normalmente deve situar-se entre l / 12 sendo elle o vão entre os pilares Então você pega o vão entre os pilares o comprimento do vão entre os pilares e dividir por 12 essa vai ser

basicamente a altura da sua viga então tem alguns autores também que colocam que que especificam melhor essa questão que coloca para vigas externas vigas externas é ll / 10 por exemplo e para vigas internas um era dividido por um outro valor então de forma geral ela é dividido por 12 mas a gente pode até autores que especificam um pouco melhor Para vigamento interno da edificação e para vigamento esther o que vocês ao estudarem complementar os estudos de vocês vocês vão ver que vocês vão achar essa o mais detalhado para procurar a gente também deve procurar

adotar alturas padronizadas para as vigas com múltiplos de 5 sempre utilizar múltiplos de cinco e adotar uma altura mínima observa isso aqui comigo uma altura mínima de 25 cm então essa já vai ser uma altura mínima Para sua viga no mínimo 25 cm tá e os temos mais carregados e principalmente os de maiores vãos devem ter suas flechas verificadas posteriormente ainda na fase de projeto quando quando houver um vão muito grande entre dois pilares os pilares estiverem muito afastados além da gente fazer esse pré-dimensionamento para para para dizer exatamente qual vai ser a seção transversal

da viga nós aí nós temos que fazer a verificação de flecha porque se A gente verificar ali que a flecha tá muito alta para aquele pré-dimensionamento nós teremos que fazer o quê a pintar ainda mais a seção transversal da viga daí a gente já vai trabalhando com o valor que vai se aproximar mais do real oi e aí pessoal a gente também tem que prestar atenção em algo que é bastante importante que nós não podemos dar as nossas vidas uma altura exagerada então Um autorizam gerada é uma altura maior que 60 cm porque justamente porque

se a gente coloca uma viga e com altura superior a 60cm pode comprometer as portas e as janelas que a gente tem aí uma altura das portas e das janelas né então se a gente coloca uma vida muito esperta pode comprometer aí essa altura de portas e janelas pode sobre pode passar da altura em que nós colocaremos as portas e isso é um erro muito grosseiro e a gente precisa observar Essas questões também e às vezes também pode ser necessário descarregar uma parede diretamente na laje que foi o que nós já vimos aí é anteriormente

que por vezes por mais que a gente é vite e queira colocar sempre uma viga em baixo né de todas as par e as paredes nós também poderá ter situação que nós teremos que descarregaram a parede diretamente na laje e aí nesse caso é necessário reforçar fazer o reforço da armadura da Laje já que ela vai receber a carga de parede e carga de parede a uma carga realmente muito grande e pode fazer essa lages lda formar tô falando um pouquinho agora sobre o pré dimensionamento de lajes nós já falamos sobre pré-dimensionamento de pilares de

vigas e agora a gente vai falar de lages a espessura da laje pode ser estimada então a gente pode estimar a espessura de uma laje através dessa forma aqui observe comigo aqui a forma Né hq altura a espessura da laje é o helinho dividido por 40 e o a linha quem é esse é linha né então a gente tem aqui embaixo que o é linha é olx esse lx é o maior lado da laje do pano da laje a gente sabe que a laje ela tem duas dimensões que são predominantes sobre uma terceira dimensão então

esse l esse lx aqui vai ser basicamente e não é ser basicamente esse lado aqui ó que é o maior lado dessa laje então olx então esse essa é a linha vai ser se Pode ser aqui ele tem que ser menor ou igual a olx e comparando ou então na realidade pessoal vamos aqui ouvir que uma pequena um pequeno equívoco da minha parte é o seguinte esse é linha ele tem que ser menor ou igual a 0,7 por cento do lyre esse alimento só que é que é o maior lado tá esse ly maior lado

então esse se fosse no caso dessa laje aqui esse lado aqui seria o l y u l y tá por mais que ele tá aqui na horizontal mas vamos entender que o que está contando Aqui é seu maior lado então ele tem que ser menor ou igual a setenta por cento do maior lado ou o menor lado então eu tenho aqui olx o filho então eu vou comparar aqui ó setenta por cento do valor desse lado e o valor desse lado qual é o menor valor entre esses dois entre setenta por cento desse e esse

aqui total valor total desse lado o menor valor é o que eu vou considerar o elinha e vou dividir por 40 para achar exatamente a espessura dessa Laje essa terceira dimensão aqui ó que a espessura dessa laje aqui com a qual vai ser a espessura dela certo então basicamente isso que eu irei fazer então o olx o menor lado ou então setenta por cento do maior lado o menor valor entre os dois é o que eu vou dividir por 40 para achar a espessura da laje então esse aqui é o pré dimensionamento da laje então

é bem simples e como eu falei para vocês isso aqui não tem nada a ver com os cálculos de dimensionamento Efetivo que nós faremos aqui na nossa disciplina mas é um pré-dimensionamento necessário o momento da da estimativa das dimensões desses elementos ainda no momento da gente tá lançando essa estrutura fazendo uma concepção dessa estrutura que virar e aí pessoal nós ainda temos aqui algumas regras que segundo a nbr nós também temos que adotar para o dimensionamento de lajes que diz o seguinte nas lajes maciças devem ser Respeitados os seguintes limites mínimos de acordo com a

espessura de acordo com a nbr tá então são limites mínimos de espessura de laje de acordo com a nbr e aí a norma traz o seguinte que que a laje ela tem que ter no mínimo sete porcento para laje de cobertura que não esteja em balanço e oito por cento para lajes de piso que também não esteja em balanço 10 cm de espessura para lajes em balanço é isso aqui são medidas mínimas que devem ser respeitados a gente nunca Pode dimensionar para um valor menor do que esse ó e aqui a gente tem o 10

centímetros para lages que suporta em veículos de peso total menor ou igual a 30 km hilton's e 12 cm para lá acho que suporta em veículos de peso total maior do que 30 km eu tô tão aqui também são algumas regrinhas da norma algum alguns preceitos que a norma traz que nós também temos que respeitar no momento que nós estivermos fazendo Pré-dimensionamento então quando eu dimensiono lá divido elinha por 40 se der um valor menor do que esses valores mínimos adotados pela norma nós temos que desconsiderar aquele valor que deu lá né no cálculo e

vamos adotar o valor mínimo da nome é basicamente isso que a gente tem que fazer e agora pessoal a nossa aula ela termina por aqui eu trouxe aqui eu fiz um resumo são muitos conceitos que nós temos que adotar muitas regrinhas que já existe Recomendações para a gente fazer uma boa concepção estrutural eu selecionei algumas para trazer e aqui nessa aula e inclusive eu já deixei de uma atividade não sei para vocês realizarem na aula de hoje vocês têm aí o tempo dessa aula para assistir essa aula e inclusive realizar a atividade e eu trouxe

essa aqui é uma das plantas baixas que vocês irão fazer a concepção estrutural que estão a atividade de vocês tem mais algumas Poucas tá então vocês vão fazer vai fazer o lançamento dos pilares o lançamento das vigas e dos planos de laje então eu peço que vocês peguem essa imagem aqui que tá no na atividade de vocês correm lá para o parente para levar para o pai que lá vocês vão conseguir desenhar nessa imagem depois pegue a imagem recorta na do parte jovem de novo para a atividade né é uma forma de fazer te respondi

resolver para que eu veja como vocês realizaram o Dimensionamento de forma o pessoal que eu consegui visualizar onde vocês colocaram pilares lajes e vigas vocês podem até fazer uma lei e com a cor que vocês votaram para pilar para laje para vir vocês fiquem à vontade para desenvolver essa atividade com a criatividade de vocês e com o conteúdo que eu passei agora para vocês ok e aí além da atividade que eu disponibilizei eu disponibilizei um pdf de três páginas um pdf bem curto mas Muito importante também pessoal eu peço que vocês acessem antes de fazer

atividade que vocês leiam esse pdf que ele tem um pouco mais de recomendações que eu que eu quero que vocês adotem no momento que vocês tiverem resolver na atividade então pessoal em primeiro lugar logo após vocês assistirem essa aula vocês vão nessas três páginas de pdf bem curtinho e depois de lerem essas três páginas estudarem vocês vão então fazer realizar a atividade e aí postar Em um sistema que aí eu vou estar verificando se vocês realmente conseguiram aprender como fazer a concepção estrutural e é isso pessoal e até mais é e o objetivo da nossa

aula hoje era justamente esse aprender sobre concepção estrutural e espero que vocês tenham aprendido qualquer dúvida vocês podem me procurar fazer perguntas e é isso e até a nossa próxima aula e aí
