fala meus queridos bem vinda mas de qual é a dúvida e aula de hoje é muito simples é uma colinha prática pra vocês como instalar um contator foi ver esse carinho aqui que muitas notícias sem dificuldade é muito mas muito simples mesmo tá se você ainda não inscrito no nosso canal se inscreva ativa também seguindo as notificações não esquece de deixar seu like pra mim esse vídeo tá show de bola [Música] essa dúvida vai do nosso aluno douglas alves coloque na tela me falou o seguinte fala a professora andréa gosto muito das suas aulas têm
como ensinar a ligar uma contadora coisa do lançador de anton simples mesmo a gente não fez índio sobre a ligação de contato mas antes de mais nada você precisa saber para que serve um contato quando a dor é esse cara aqui é um pouco diferente dois juntos mas ele também é feito para colocar no trilho dito tal dispositivo muito utilizado em comandos elétricos para fazer racionamento de cargas mais elevadas no caso a maioria das vezes é aplicado em motores só que essa aplicação não é só promotor se pode aplicar um contador em qualquer necessidade que

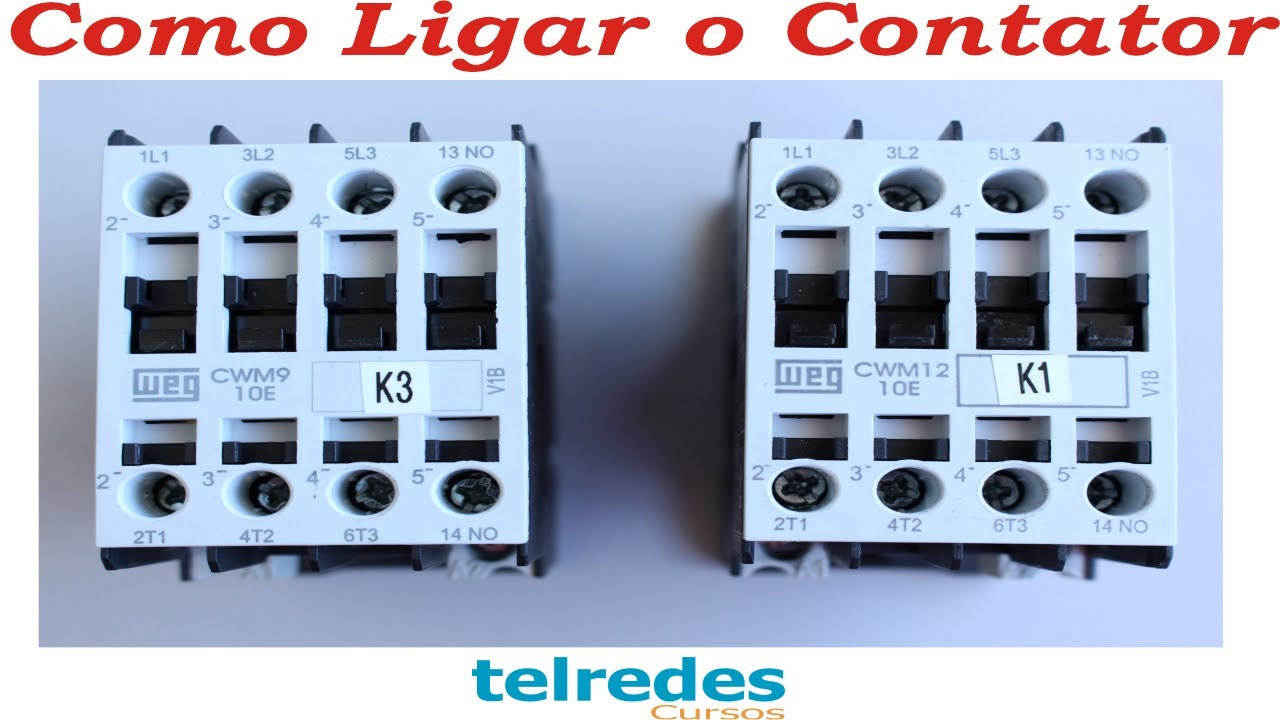

você tem por exemplo um vídeo recentemente falando sobre 15 de iluminação muito forte muito potente que precisava de ter um contato porque senão de autonomia suportar e aí você fica à vontade você pode fazer o que quiser com um contato com o pessoal então esse aqui é o nosso contanto ele é dividido em duas partes a parte dele de comando logo aqui embaixo ea parte de carga que a parte superior aqui onde nós temos de entrada e saída da carga foi explicar a primeira parte comanda que embaixo nós temos uma bobina é que é alimentada
por um e por a 2 essas duas entradas aqui então nesse caso não venda que tem 320 está com o que acontece quando a gente alimenta essa bobeira quando a gente alimenta essa bobina ela energia ela atrai então ele abaixa que tinha quando ele abaixa aqui os contatos superiores também abaixo encosta na parte inferior e aí a gente tem a passagem de corrente elétrica logo aqui em baixa a 1 e a2 desse segmento 221 já falei aqui em cima das entradas 135 l1 l2 e l3 sem entrar nas três fases é do nosso circuito nosso
motor e aqui em baixo sai as três fases também que vai pagar o circuito interrompidas ou não quando a gente está com o estado normal ou seja não está energizada bobina não passa energia agora quando a gente energisa bobina aí ela trai os contatos dos contatos em khost aí sim passa a energia está por nosso motor sair por baixo com as 3h após ligar uma duas fazem o ator pode não há problema algum pode interromper 50 monofásicos bifásicas e trifásicas está andré que esse 13 e 14 em ok são contatos auxiliares normalmente abertos que é
isso quando o contato está num estado normal esse contato auxiliar aqui também está normalmente aberta ou seja não passa energia agora quando ele abaixa aí eles também se fecham e aí você pode ter uma final um sinaleiro nem se pode ter qualquer dispositivo então se conecta aqui para mostrar por exemplo tem uma luz que ascendeu porque ele está funcionando tá legal é bom galera pra gente ligar o nosso contato eu fiz um coração bem simples aqui nós precisamos já no nosso circuito dois junto diz que vai proteger a nossa carga e os proteger o nosso
comando o nosso caso que é transmitir bifásico então nós precisamos de duas fases 127 421 utilizada em conjunto eles também me polar está o doutor sá o primeiro de um touro aqui vai ser a nossa carne e um segundo no nosso como o segundo de um touro aqui que a proteção do nosso comando ele vai alimentar direto nosso interruptor ou pode ser também uma botoeira pode ser uma chave não interessa o importante aqui é a gente saber que o dispositivo de comando que vai autorizar ou não a energização da carga ainda que a gente sai
do interruptor ainda nacional sabotou e vamos ligar na bobina do nosso contato no edital ao meio a 2 então vou ter que tomar muito no nosso contato nós já fizemos a parte de comando no nosso circuito agora é a hora de fazer a partir de carro nós junto pra cá a gente vai tirar a ligação dele vai sair com 220 dele e vai ligar no born 1 e 3 o l1 e l2 do nosso contato porque são os contatos superiores pra gente alimentar nossa carga bem simples não sai do 4 que é o t1 e
t2 no nosso contrato e vamos ligar direto na nossa carga que é 220 aqui entre duas fases está vendo na prática como é que ia fazer isso pela então o que vocês viram lá basicamente é isso aqui que a gente tem montado aproveitar no experimento aqui num vídeo anterior que a gente possui para vocês há aqui nós temos juntou para a proteção da carga aqui para o comando aqui eu tenho um interruptor que pode ser botoeira pode ser uma chave interessa é o mesmo dispositivo iria fazer o mesmo comando tá aqui estão nos contatou é
um contador que atende cargas tripas em seus contatos auxiliares como expliquei também e aqui nós temos uma longa que está simulando uma carga não gostou ou seja um conjunto de lâmpadas está simulando aqui a nossa carga legal a primeira coisa então a gente vem cá alimenta que no nosso nossos juntos quando os 20 então alimenta os dois com um balãozinho aqui já saímos dos disjuntores e ligamos à parte de comando aqui o nosso interlocutor não só com as duas fases do disjuntor de comando que protege o comando aqui ligamos o nosso empenho total do nosso
autor nós vamos ligar aqui nas bobinas na mobil do nosso contator pelas entradas a 1 e a2 então tem aqui vou fazer esse comando com esses dois caras que sai do meio de obter aqui rapidinho [Música] por que então saímos juntou declamando passando pela intel atom e interrompe ou não a nossa obina ou seja energia sair das energias não assumindo conectar pela 8 a 2 chegando aos 20 aqui nós não vi isso aqui então do bipolar e agora na nossa parte de carga nós temos que sair do nosso juntou que a proteção da carga ligar
nas entradas que 3 o m1 e m2 como vocês preferirem no nosso contato pronto agora que a gente acabou de conectar os cabos da carga que saiu nós juntou que protege a carne nos contatos do nosso contato agora é só a gente conectar a saída para a carga efetivamente a primeira coisa que vou fazer é onde nós com essa obra que para não acender atrapalhar é aqui o alimentar por exemplo a parte nossa de carga enquanto alimentado e vou alimentar que a nossa parte a opel desligar aqui aqui ó alimentar nosso comando tá então quando
a gente tem aqui a interrupção por 15 está interrompido ele não atraem a menina não atrai o núcleo do contato então quando a gente faz o acionamento aí você vai ver abaixo olha então nesse momento eu tenho passagem de corrente elétrica desligar ou colocá la paz agora por exemplo agora longa desligadas e quando eu faço acionamento aqui botoeira produto o que for eu tenho o circuito funcionando então a gente ligar um contador é muito simples esse dispositivo é que justamente nesse momento aqui a gente não tem uma alta corrente circulando entre o interruptor e um
trator tá isso aqui já tem uma economia de cabo que a gente pode botar em teutônia botoeira longe e um painel para ser comandado é uma grande economia de cabo e aqui a gente tem toda a cara concentrada na parte superior do contador está saindo direto nos motores a lâmpada a nossa carga em si vamos só isso tá espero que o quadro de hoje tenha tirado realmente as dúvidas de quem ainda tem dificuldade em lidar com atores não tem dificuldade nenhuma a gente é só você te organização que o seu circuito site é bom um
grande abraço e até o próximo qual é a dúvida
