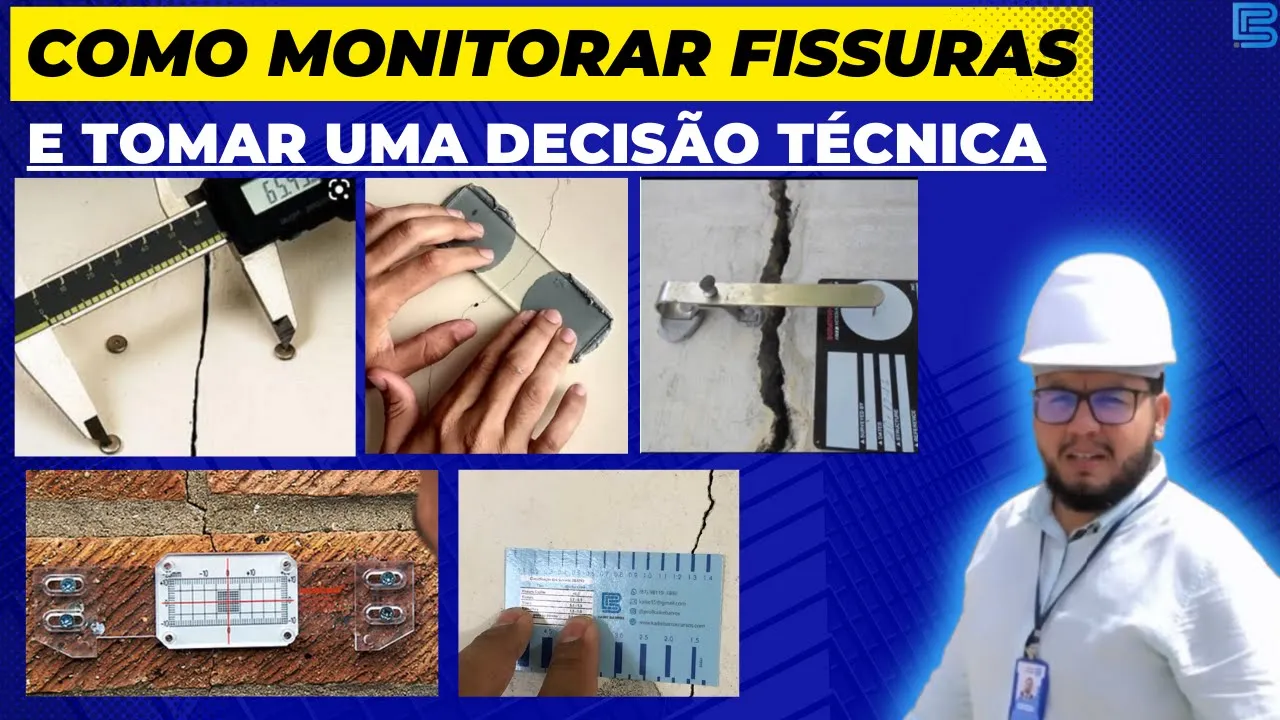

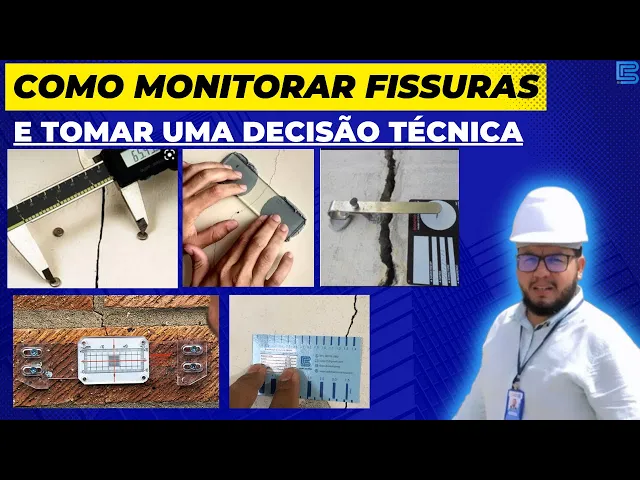

Como monitorar fissuras, trincas e rachaduras e tomar uma DECISÃO TÉCNICA

Olá pessoal seja mais uma vez sempre bem-vindos aqui hoje nós vamos estudar né Como monitorar as fissuras e tomar uma decisão técnica em função do nosso monitoramento acompanhe o vídeo aí que eu apresento vários equipamentos várias maneiras da gente acompanhar uma fissura então Até já [Música] [Música] [Música] Olá pessoal sejam mais uma vez sempre bem-vindos aqui no nosso canal né sobre tudo sobre reforço e Recuperação de estruturas Nossas obras autorais hoje eu vou trazer um ponto muito importante que eu acho para você né de uma maneira bem abrangente que é Como monitorar as fissuras e tomar uma decisão técnica que mais tá cheia de vídeo aí no YouTube ensinando você o que é uma fissura O que é uma trinca O que é um rachadura só que quando você chega na casa do cliente ela vai dizer não isso aqui é uma fissura Isso aqui é uma trinca ou aquilo é um rachadura tá e a partir de agora o que é que eu faço quais são os caminhos que eu devo tomar Quais são as decisões na verdade que eu devo tomar depois que eu classifico isso né Então tá aqui eu vou tentar passar para vocês como o pessoal da reforço engenharia trabalha né que a gente faz essa supervisão do trabalho e entregar o jogo mesmo para vocês então Como monitorar as fissuras e tomar uma decisão técnica Então vamos lá em primeiro lugar qual o outro pessoal faz né Vamos classificar esses tipos de aberturas né na verdade existe uma confusão aí entre o ibap de São Paulo e o ibape de Minas Gerais um traz três classificações apenas a fissura trinca e rachadura outro traz cinco classificações Então eu peguei aqui está mais completa né que tem cinco classificações então de acordo com o ibape mistura vai até meio milímetro trinca vai de Meio a Um e-mail rachaduras vão de um e-mail a 5 mm e fenda vai de cinco milímetros a 10 mm é uma coisa que muito muito acentuada assim mas disso nós temos brecha geralmente brechas acontecem piso né porque quando vem abrir uma brecha numa estrutura concreto eu acredito que eu nunca peguei uma situação dessa mas eu acredito que jamais essa estrutura estaria de pé suportando isso daí que que a norma brasileira de concreto armado fala sobre a questão das aberturas de fissura muito importante isso daqui então mais uma vez a gente a gente aqui nesse canal mostra né todo o projeto e também mostra a parte técnica para vocês terem embasamento você que arquiteto arquiteta Engenheiro Engenheiro técnico de edificações ou simplesmente uma manta da construção civil esta tabela aqui ó 13. 4 que eu tô mostrando para vocês aqui na tela o lado ela limita as aberturas de fissura já tem que começar daí o nosso entendimento técnico quando a gente colocar um fissuramento lá no local vou mostrar a vocês como é então para concreto armado que geralmente é o que nós analisamos mais né classe agressividade Ambiental de 2 A 3 A abertura de fissura máxima no concreto é de 0,3 mm mais do que isso a gente já precisa fazer uma injeção estrutural com resinas resina de poliuretano se tiver água resina de a base epóxi se for realmente uma colagem do concreto uma recolhagem digamos assim né uma monetização e se for classe de agressividade ambiental 4 a fissura ela já é um pouco mais rigorosa né a abertura que vai para 0. 2 e assim por diante Então vocês tem que entender na hora que tiver fazendo uma inspeção que pegou uma abertura de fissura maior do que isso daqui já é necessário fazer a formatação e depois fazer a injeção de algum tipo de resina né tácrilato o próprio uma própria resina epóxi cítrica dependendo da situação até por gravidade a gente consegue Mas dependendo do caso também a gente só vai conseguir através de pressão né bombas para injetar realmente lá no fundo ou então utilizar microcimento também é uma boa solução tá joia então vejam só como eu professor Caíque Analisa as fissuras eu criei meu próprio fissurama vocês podem falar com um profissional aí que trabalha com Corel Drw né que é um software muito bom de projetos digamos assim de designer né um software muito bom eu simplesmente chamei um amigo um conhecido e ele fez esse fenômeno para mim colocou as linhas né na espe variando de 0.

1 e 0. 1 muito simples se vocês quiserem o meu fissrômetro eu tenho um PDF É só vocês imprimirem colar muda isso aqui ó colocar logo a marca de vocês tá E ela é estratégica porque na parte de cima eu deixei tudo para ser classificado como fissura ou trinca se vocês observarem aqui ó até um ponto quatro né porque de 1. 5 para cima já é rachadura então quando eu coloco meu fissuramento lá se as fissuras ficarem nessa parte de cima que vocês estão vendo aí é a gente solicita logo um escoramento da estrutura né mas quando passa para rachadura e o particularmente já solicito o escoramento e a mobilização das pessoas ou dos equipamentos que estejam no local eu peço realmente a evacuação da estrutura até que se faça um reforço estrutural então quando o meu fissuramento ele vira para a parte de baixo aqui é porque a bronca já tá mais séria Tá certo então vamos lá isso aqui foi um impressionando um piso de um supermercado tava todo fissurado depois a gente descobriu que foi problema de aterro né e fomos classificando vamos classificando as aberturas no piso Tá pessoal então você simplesmente coloca lá os quilômetros né acho que eu tenho um aqui perto vou pegar aqui para vocês verem aqui gente aqui ó simplesinho você vai lá e coloca no piso né coloca no piso coloca na parede coloca lá onde você tiver a sua rachadura para poder estudar trouxe aqui mais um exemplo minha gente ó que já foi numa parede tava aqui próximo do 1.

3 ou seja uma trinca muito pesado aqui foi uma um pré-moldado que eu fui inspecionar gente com fissuras aqui ó de compressão excessiva né Muito provavelmente esse console ele foi chumbado depois foi construído depois isso porque a maioria das empresas não são todas para não perder a forma Ele simplesmente fazem um Pilar e depois aquele chumba os consoles nas alturas necessárias e muitas vezes o concreto do console não é igual ao concreto do Pilar porque foi feito depois o de repente sem nenhum controle tecnológico quando a carga atua fissura né fissura bastante Então essa daqui ó já passou muito daquele limite lá que nós vimos Eu solicitei imediatamente o escoramento dessa viga porque isso é um console nessas fissuras aqui são de compressão e o negócio não tava muito bom não fissura de compressão pode gerar um rompimento frágil né frágil feito um copo de vidro para simplesmente ele vai quebrar então o fissuranto serve para você tomar uma decisão dessa que eu tomei aqui pedir o escoramento imediato porque isso daqui já passou de todos os limites de abertura para concreto armado e depois procede o reforço aqui é mais uma trissonometria que eu fiz né A maioria coincidentemente deu 1. 3 mas se passar por outro lado a gente já pede a evacuação do prédio muito bem Então essa é a maneira técnica a maneira correta de você saber o que é uma fissura uma trinca é uma rachadura eu espero que vocês tenham entendido bem porém agora a gente vai conversar sobre o que pouca gente conversa aí no YouTube quase vocês não vem isso porque o pessoal parece que tem medo de entregar o que é fazer né então o primeiro lugar vocês precisam entender duas coisas O que são fissuras ativas eu que sou uma fissuras passivas fissuras ativas ela elas ainda estão em Movimentação Ou seja ainda continua fissurando por exemplo um recalque de fundação Quem é que sabe se esse negócio estabilizou né se o solo realmente atingir uma camada boa se der outra chuva e descalçar ainda mais a base ou seja a fissura ela vai aprendendo abrindo e sair a gente é muito fissura ativa né ou por exemplo uma fissura de cesariamento uma fissura de flexão quando a armadura está escoando né são as fissuras ativas as fissuras ativas elas precisam de reforço estrutural imediato a gente não pode estar esperando descobrir quando é que esse negócio vai estabilizar porque é seu nome que vai estar em jogo seu nome vai estar em jogo não tem não tem para onde correr certo e as fissuras passivas são aquelas fissuras que já estabilizaram E aí eu vou mostrar a vocês como é que a gente identifica uma como é que identificar outro então fissuras ativas fissuras que ainda apresentam movimentação ou seja por algum motivo continuam em atividade as mais perigosas e mais problemáticas porque a gente não sabe até onde ela vai conseguir abrir e as passivas fissuras que se estabilizaram né ou seja fissuras em que não há mais nenhuma movimentação da reformações Então vocês tem que entender aqui o plano de tensão né e deformação de uma estrutura sabendo que sempre onde nós temos uma rachadura uma fissura uma trinca Seja lá o que for os esforços de tração estão perpendiculares a essa linha de fissura né trouxe aqui um exemplo bem clássico é que foi uma rachadura que sai uma parede a gente vê gravemente aqui é o peso do telhado né foi uma sobrecarga muito forte que Rachou a parede não tinha resistência então a gente vê que os esforços de compressão são sempre Paralelos a fissura e atração ela sai da fissura fazendo um ângulo de 90 graus como eu estou mostrando nesta imagem aqui ó nessa imagem aqui tá então a rachadura sempre sai a 90 graus as tensões de tração sempre sai 90 graus da rachadura isso aqui ajuda a gente a identificar a identificar muito problema estrutural e tomar decisão correta Isso aqui é uma fissura de recalque de fundação né quando a gente tem um recalque de fundação o quadro né da do painel aqui ó ele vai gerar uma diagonal comprimida e no outro sentido uma tracionada então por isso que tem essa setinha e essa daqui ó indicando esforços de compressão sempre Paralelos né a fissura e as tensões de tração saindo da fissura então nas duas uma ou é uma sobrecarga nessa direção ou é uma tração nessa direção tração a gente sabe que é porque o solo tá afundando vai puxar a estrutura gerando né esse campo de tensões aqui muito bem então foi uma coisinha bem simples aqui a aula não é sobre fissuras se é necessariamente recalque não é simplesmente Como monitorar certo então vamos lá essa imagem é muito clássica não é uma imagem minha mas as próximas são Mas você pode colocar uma lâmina de vidro um gesso sobre essa estrutura e estudá-la talvez não só como eu sei se uma fissura é ativa ou passiva o que eu recomendo né que você pegue uma plaquinha de vidro e cole né perpendicular a fissura que é para ela absorver os esforços de tração Então minha gente eu já vi gente aí na internet dizendo que cole isso daqui com super bonder com um Tech couro um tek Bond eu não faria isso não e nem recomendo primeiro você tá fazendo um estudo né E se a estrutura já apresentou rachaduras não tá na hora de economizar mais não tá na hora de resolver o problema e a gente sabe que a lei de se ter tá aí ela existe tem obras que chegam a andar aí 125 vezes a mais do que era a obra original Então o que é que eu aconselho vocês no estudo que vocês forem fazer de monitoramento de fissuras raspa a tinta né Tira toda a sujeira que você tem para depois você passar o adesivo isso aqui não é propaganda de nada não pelo amor de Deus isso aqui é um produto que eu uso que é o compadre que a gente chama compôndria nas de construção então você é uma mistura né de componente Você mistura um produto com outro passa lá na parede e cola o vidro esse vidro Você vai em qualquer Vidraçaria aqui é de graça o vidraceiro agradece Quando você vai buscar o lixo lá né é um vidrinho pequenininho Um milímetro E aí você pede para ele cortar né Aí você vai pagar mas se ele quiser cortar para você você corta uns filetinhos pequenininhos assim ó desse daqui tá e cola lá na parede e eu garanto a vocês por experiência aí mais de 14 anos de obra racha se você colocar um vidro desse aí e a parede estiver em Movimentação ela vai trincar é o vidro vai trancar o vidro não suporta esses esforços de tração e o detalhe né a dica que eu dou coloque sempre esse vidro perpendicular a fissura para pegar os esforços de tração então aqui ó eu fui lá no piso né Eu precisava entender isso essa fissura já estabilizou se não estabilizou simplesmente eu coloquei na barrinha de vidro coloquei lá o meu compadre lixei bastante esse piso polido para a gente conseguir uma superfície mais ácida e conseguir realmente fazer essa fixação então eu eu mais uma vez eu não aconselho vocês a usarem Super Bonder ou qualquer outro tipo de cola pode falsificar seu resultado né a cola pode simplesmente nem conseguir aderência que a gente espera use com Paulo né o vidrinho Vocês conseguem qualquer Vidraçaria não tem nada muito caro e isso daqui pessoal com um dia um dia de colocado olha o que aconteceu né trincou toda trinca tudo então vocês eu me assustei quando eu vi isso daqui imediatamente eu já solicitei que fosse feito um reforço um escoramento lá das coisas quando tá pesando tanto em regiões concentradas e pedir para que fosse feito né um impulso de fundação então mais uma vez ó raspagem do substrato Não colem isso daqui em tinta né não vai dar certo faz a raspagem tira tinta e coloca o vidro com compadre perpendicular fissura certo então é para isso que serve o estudo né simplesmente chegar e dizer ah fissura é trinca É muita gente né só só fala essa parte mas não ensina você a tomar uma decisão então primeiro lugar identificar o tipo de fissura é importantíssimo depois eu faço até um outro vídeo aqui dizendo quando é uma misturadamente quando a fissura de fundar recalque Fundação flexão torção né a gente pode até conversar sobre isso daqui mas a tomada de decisão ela ela já deve ser imediata né para escorar evacuar ou simplesmente solicitar um reparo superficial uma outra maneira pessoal que a gente tem é simplesmente passar uma massinha corrida na fissura ou então gesso pega um pedaço de gesso Mexe lá com a mão e cola assim ó sobre a fissura se essa parede estivesse movimentando se essa estrutura estivesse movimentando de maneira indesejada vai fissurar e você vai ver Abril né fez a abertura de fissura você sabe que a pessoa tá ativa aí você já solicita um reforço de fundação então existem outras maneiras tecnológicas ou não de monitorar essas fissuras não é porque a gente tá usando um vidro gesso massa corrida não tem nada de muito tecnológico e nem precisa né a gente tem é isso como base né um ensaio simples mas que nos abre a mente para tomar uma decisão importantíssima mas eu vou dizer para vocês existem várias outras maneiras de se monitorar uma fissura inclusive não tecnológica mas é um tanto quanto curioso eu vou mostrar aqui para vocês então vejam só uma das maneiras da gente monitorar a fissura é simplesmente bater um preguinho aqui eu colocar um parafuso com bucha de um lado e do outro e você vem com paquímetro digital eu trouxe até ele aqui ó meu paquímetro digital isso aqui ó você abre abre ele e ele vai registrar aqui ó vê se dá para ver legal aí ele vai registrar para vocês aqui tudo de movimentação que o parafuso desceu subiu não sei o que é que aconteceu na sua obra Mas ó simplesmente você coloca faz a leitura num dia faz a leitura no outro dia faça esse monitoramento durante um mês no mínimo durante o mês no mínimo durante um mês e dependendo da situação né você nem faz o escoramento porque o escoramento pode falsificar as suas leituras porque quando você tirar escora a estrutura para trabalhar né Então muitos dos casos quando passa para para rachadura trinca a gente já pede logo o reforço não espera nem saber se estabilizou ou não então é bem simples parafuso com paquímetro outro equipamento que a gente vai estudar é esse aqui ó um Cracker monitor que é um monitorador de fissura americano né só vende na Amazon dos Estados Unidos eu vou mostrar a vocês como é que compra e ele é muito bom mas é um equipamento caro que eu não vejo necessidade da gente utilizar numa situação dessa e tem esse daqui né Essa simplesmente você colocar um papelzinho assim ó embaixo desse dessa ponteira e se a estrutura movimentar ela vai riscar né a gente vai ter ali naquele círculo a movimentação da estrutura geralmente é usado muito em pavimento barragem né a gente chumbo aqui ó e vai ter essa movimentação e faz a anotação das leituras então vejam só aqui foi uma obra de um reforço de fundação que eu fiz né e eu vou mostrar para vocês o porquê de eu ter tomado determinada decisão então preste atenção no vídeo evitar com algo um pouquinho baixinho mas se fizer um esforcinho dá para ouvir tá [Música] com afundamento de piso na interface do concreto com alvenaria de embasamento né Isso pode ter acontecido por diversas casas uma dela é uma delas é um vazamento aqui de alguma tubulação que esse aqui uma suíte segundo morador ele tem identificado problemas Isso aqui é uma suíte pessoal aqui embaixo tinha um Sumidouro eu vou fazer um vídeo depois dessa obra né como a gente recuperou a fundação dela todinha foi uma obra muito boa e se esse vídeo tiver aí boas curtidas eu faço aí depois o vídeo dela dela toda e aqui tinha um Sumidouro que simplesmente foi descansando a base descalçou e a estrutura estava afundando né E aí foi o que eu fiz eu comecei a monitorar a rachadura porque a gente matou os Sumidouro e queria ver se continuava em atividade então preste atenção no vídeo aí na parte de cima como a gente não tá com medidor externo que a gente só tá vejam como foi simples o que eu fiz coloquei dois parafusos e coloquei o meu paquímetro e outro parafuso aqui na região que está fixa aí utilizando um paquímetro digital você coloca no Ponto Central de um Ponto Central do outro e você vai fazer a leitura entendeu então aqui o dele não tá dando 158 com 7 dias se isso daqui chegar a bater em 6.
