AULA EM 21 05 21 INTRODUÇÃO AOS ENSAIOS NÃO DESTRUTIVOS

E aí E aí [Música] E aí Tá bom então o seguinte né até agora na disciplina a gente viu os ensaios destrutivos né filtração viu dureza e viu ensaio de impacto né são os três mais importantes ali a partir de agora a gente vai começar a entrar então nos ensaios não destrutivos então não sei Quem comentou na aula passada e tava vendo muita matéria retida ali e tal né então ensaios destrutivos Ele tem muita muita interface aí com outras disciplinas ensaios destrutivos com certeza vai ser tudo novidade né talvez com física né vai ter uma

interface aí né então vamos vamos lá na sobre esse novo assunto aqui ó ensaios não destrutivos Então primeiramente lembrar e o que são ensaios não destrutivos então é a gente viu quem tá destrutivos Aí tem que usar um copo de prova né para fazer os Os mecânicos para descobrir as características do material ensaio não-destrutivo eu não preciso necessariamente usar Cup prova aliais é muito mais comum realizar ensaio não destrutivo na própria peça que está sendo fabricado Por que uma das características principais aí que é diferencial aí dos ensaios não destrutivos é exatamente que ele não

Altera nada de forma permanente nenhuma propriedade do equipamento no material nem física de química mecânica nem dimensional né na tela finalmente dado eu posso utilizar com tranquilidade depois de realizar o ensaio eu posso usar o equipamento e e é e os ensaios não destrutivos para que que ele serve né então a gente viu que ele saiu de instrutivo que a gente viu até agora ele serve para gente conhecer as características mecânicas do Material vai os ensaios não destrutivos eles servem para uma coisa bem diferente ó ele serve para gente avaliar deficiências na integridade dos materiais

né então isso é chamado essa deficiência chamadas descontinuidades né então coisas como trinca poro inclusão do efeito de solda na defeito e metalográfico né qualquer tipo de deficiência na integridade não homogeneidade do material eh ela pode ser identificado então através desse Tipo de ensaio só os ensaios não destrutivos né E e essa deficiência nessa chamadas descontinuidades elas é podem até levar à perda de resistência né e falha do material né Nas condições que o o aposentado não existe uma ligação muito grande entre a forma com que o equipamento é projetado e as eventuais deficiências da

integridade que os materiais diversos podem ter não é isso que a gente vai explorar um pouquinho no Dia de hoje tá bom e a utilidade então desses ensaios são basicamente duas na principais uma delas é no controle da qualidade né então você pode ser controle de qualidade do produto pode ser controle de qualidade no processo né objetivo do controle da qualidade é garantir que que aquilo que foi projetado daquelas especificações dos materiais equipamentos mais elas sejam atendidas para o equipamento tem o desempenho adequado lá no final para o Cliente né então controle da qualidade serve

para isso para assegurar que essas condições especificadas elas são efetivamente implementadas no produto aí né então é é atrás se faz nos sentirmos que a gente vai conseguir fazer Simone encanamento saber se o que está sendo fabricado tá de acordo com as especificações de projeto ali ó né Além disso ela tem uma aplicação importante em análises e falhos a gente viu na primeira aula né Alguns exemplos de acidentes Alina Então os exames Não destrutivos exames o ensaio não destrutivo eles ajudam a gente a descobrir por quê que os produtos falharam em operação é então eu

consigo identificar e prevenir lá evitar que esse problema aconteça novamente pela mesma causa Então são os dois grandes as duas grandes aplicações aí dos ensaios não destrutivos e é eu falei discutir idade daqui é a perda da integridade do material né Então esse alguns tipos de descontinuidade a gente vai estar comentando inicialmente agora depois a gente vai voltar nisso e quando a gente vai falando sobre cada ensaio particularmente a gente vai estar sempre voltando essa tecla né que quais são os tipos de descontinuidade então assim existe alguns tipos de descontinuidade são as refeições ali ó

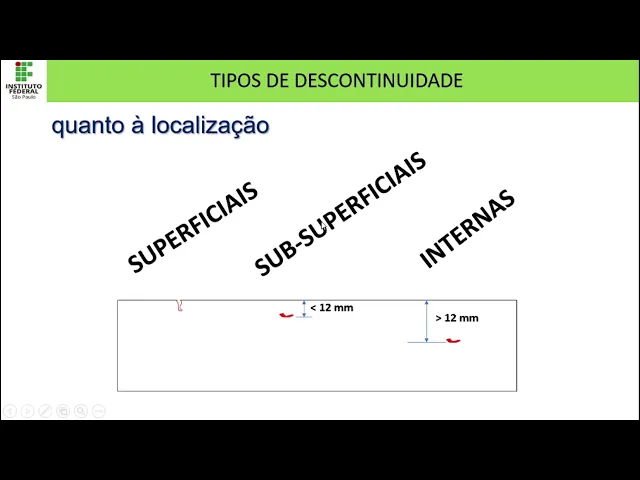

que elas são caracterizados como superficiais né então ou seja são Defeitos e qualidades É que aflora a superfície do material lá tem uma abertura aqui é para superfície Então esse tipo de defeito onde dizer assim na disponibilidade que aflora a superfície do material só chamado superficiais existe um outro tipo que só sub-superficiais você seja quase superficiais então é tudo aquilo que acontece até uma profundidade de 12 MM de profundidade lá então não são e sai fazendo não aflora a superfície não é tão abaixo da superfície mas estão Aí até uma profundidade aí de 12 em

12 milímetros da superfície da peça e as internas são aquelas mais profundas que isso né A gente vai ver que cada ensaio é tem uma aplicação diferente aqui ó ó não existe uma outra outra definição na outra classificação de cidades continuidade como ela sua forma geométrica dela não existe em as as disponibilidades que são consideradas lineares né conexão Compridas assim é e a relação aqui é que o comprimento da Dessas continuidade seja maior que 3 vezes a largura Então tudo o que for cumprimento uma horta eles largura é considerado umas continuidade linear é uma imperfeição

liderar as imperfeições arredondadas são aquelas que o comprimento é menor que 3 vezes largura Então sempre que a gente vê uma umas continuidade e tem Como avaliar ou ela ele era uma arredondada então para simplificar só tem esses dois tipos o relação à forma da imperfeição a idade Comunidade Tá bom então são as duas coisas né são cortar localização superficial e subsuperficial interno e quanto a a forma são lineares ou arredondadas e e a gente vai ver que essa nomenclatura tô frisando bastante já diz lixo que as normas elas falam sobre essa tecnologia tá bom

então a gente vai acabar se acostumando com ela Oi e aí são dança Não tem vários ensaios não destrutivos aí vai até inspeção Visual é considerada aí o ensaio não surtiram porque eu não afeta as características do produto que eu tô inspecionando né então por isso por definição uma expressão é o ensaio não destrutivo é mas existem outros ensaios que são muitíssimo aplicados na indústria esses quatro primeiros elas estão abrange aí eu diria que oitenta e noventa porcento dos exames não destrutivos que são fez a indústria é ele é o líquido penetrante o sigla LPL

Penetrante partículas magnéticas PM ultrassom s e radiografia ou gamagrafia nessa um pouco diferentes mas segue o mesmo princípio físico mas o raio-x e o raio Gama existem outros mas outros ensaios mais específicos né para aplicações bastante específicas né que na última aula a gente vai dar uma passadinha para vocês terem uma ideia Quais são esses ou é mas esses quatro aqui ó vocês conhecendo eles os seus princípios suas Técnicas como que elas acontecem para que que serve você já estão aí cobriram noventa porcento dos ensaios não destrutivos aplicados na indústria aí O que é e

Como comentei anteriormente aplicação de cada um daqueles quatro principais sais é diferente dependendo do tipo de desconfirmidade que eu tenho né então pode continuidade superficiais aquelas que aflora a superfície da peça o ensaio utilizado para isso é o líquido penetrante não é o principal ensaio é já O ensaio de partículas magnéticas ele serve tanto para é descontinuidades superficiais quanto superfícies que não estão muito Profundas né subsuperficiais partícula magnética consegue pegar esses dois tipos de problema é quando a gente tiver falando especificamente nas próximas aulas sobre cada um dos ensaios vocês vão entender Exatamente porque quando

isso acontece e quais são os princípios aí que estão por trás desse comportamento dos ensaios E o ensaio por ultrassom ele já não é muito bom para pegar ensaio defeitos superficiais ele é ótimo para pegar de feitiço subsuperficiais e é uma coisa que o partícula magnética ele que interessante não fazem também é é identificar descontinuidades internas é lá no fundo do equipamento até profundidades muito muito grandes mas dentro do material ultrassom vou sair pegar né a mesma forma que o raio x o raio X Ele pega tanto defeitos internos Como subsuperficiais como superficiais também não

dá quando tiver explosão Oi é uma dúvida perto do processo de fabricação uma curiosidade seria o raio x ou ele detectaria uma curiosidade Então ela pode detectar sim então a curiosidade se ela for superficial não é qualquer um desses três consegue pegar né líquido penetrante partícula magnética raio-x se for uma porosidade interna é que tá próximo à superfície o raio x pega ajuda ótimo né ele pega essa Essa essa essa disponibilidade ultrassom também pega o ultrassom gente vai ver algumas vantagens com relação a outra ao raio-x nele também pega o só para adiantar fazer um

spoiler ultrassom ele consegue além de detectar aquela aquela disponibilidade está lá ele consegue saber aonde ele está a profundidade a localização dos mais então esse aqui é o exame muitíssimo é prático e é muito utilizado na indústria né além de saber que tem ele sabe aonde está a disco O mesmo que seja alta profundidade e partícula magnética também pega porosidade Se a curiosidade tiver muito profunda somente o raio x e ultrassom consegue pegar entendi acho que foi nessa ideia ou eu acabei de por mencionar a ultrassom e cria o o raio x criou mencionar a

atuação também então é quem comentou sobre as bactérias terem ele não quis dizer nem me repetitiva é é que estavam é bem parecida com o Nildo tá bonita presente na aula é essa Interligação que tem as matérias Então parece essa correlação que tem né acaba aparecendo que até repetindo alguma coisa então através desse processo de ensaios não destrutivos aplicação de dessa dessa função de continuidade é essa aí como diagnóstico nessa esses médicos já nos remete a um processo de fabricação então por isso que repetitivo né É bem e inter-relacionados as bactérias né é assim assim

é assim essas disciplinas é uma coisa de bastão né Então você vai até o ponto aí depois passa o bastão para o outro ali tal e se aprofundar um pouco mais sobre o outro outro aspecto da sobre Outro ponto de vista traz nesta disciplina aqui vocês vão aprender como se faz né esse ultrassom e o que que ele é pegam Quais os cuidados lá os detalhes da execução do ensaio de ultrassom aplicação disso e aonde pode acontecer as os defeitos você tá vendo em processo de fabricação Exatamente isso legal então vou dar Nessa nessa comentar

com vocês nessa primeira divisão aqui agora um dos ensaios não destrutivos eu falei na na primeira aula bem rapidamente vou entrar um pouquinho mais e aí pois nas aulas seguintes a gente vai entrar em bastante detalhes em cada um deles tá bom bom então ensaio por líquido penetrante mas vocês estão lembrados né É É o ensaio que é utiliza é líquido o nome já diz né líquidos penetrantes né E vão Penetrar nas cavidades que estão abertas a superfície da peça e vão é chupar eu vou falar O Popular né esse líquido para essa cavidade né

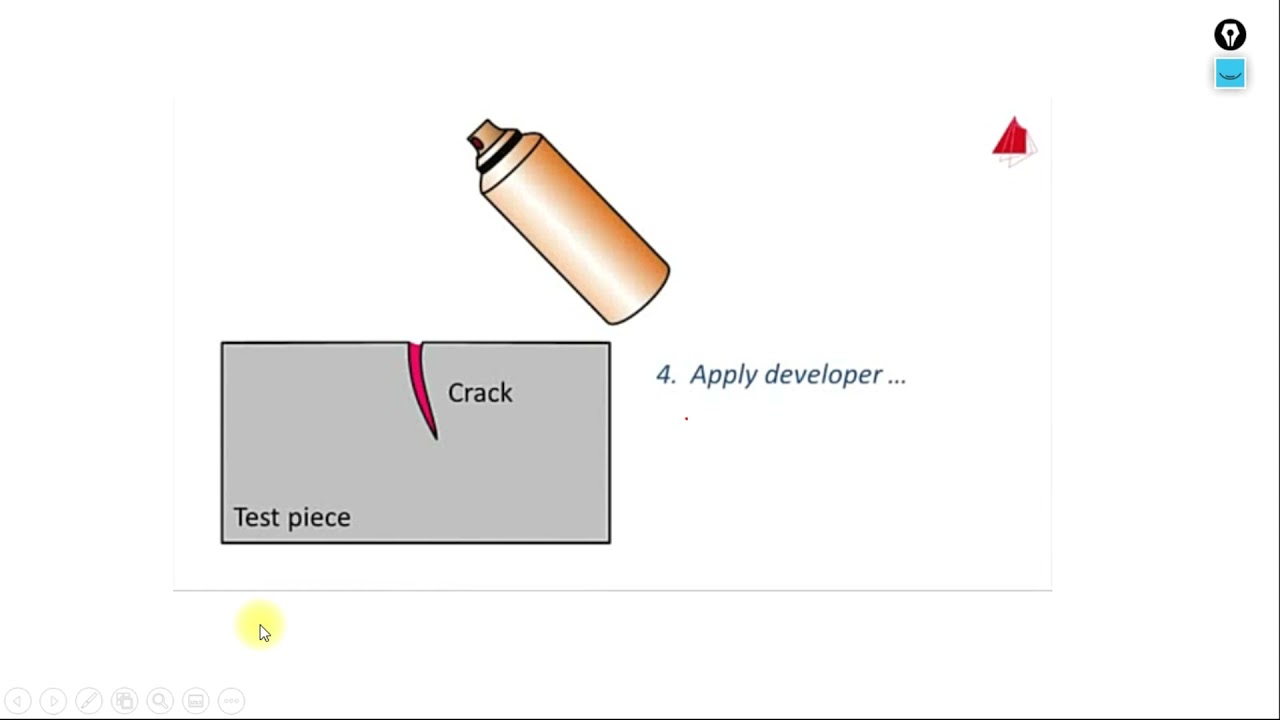

que é um é uma disponibilidade E aí eu vou é posteriormente numa etapa subsequente no ensaio esse esse líquido que está dentro das cavidades ele vai ser puxado para fora mano e vai é produzir marcas como essas na foto aqui né então pra vocês eu tenho aqui né É bem nítido aqui não era umas trincas né que tem nesse franja Aqui né então esse líquido penetrante Ele entrou nessa cavidade que a cavidade da trinca e numa etapa subsequente que a gente vai olhar em detalhes isso essa essa esse penetrar eu tava lá na cavidade ele

vai ser expulso lá e vai estar impressionando essa camada branca que que se forma aqui ó e aí olhando vendo essas marcas eu consigo aí saber que aqui tem uma tem um problema né tem uma descontinuidade aí eu vou interpretar-se a si interessa-nos Continuidade é aceitável ou não né então aqui um exemplo no feito no uma uma ponte rolante era um congresso de ponte rolante e é um operador aplicando aquele que esteja acordando solta líquido pede já frente é muito aplicado a gente na operação de soldagem e qual que é o princípio né do líquido

penetrante ele uso a propriedade dos das substâncias que a chamada capilaridade né então esse método consiste em fazer um líquido né que a gente vai detalhar e que líquido é Esse aqui é o penetrante que ele vai entrar na abertura das descontinuidades né E por efeito de capilaridade pediu É né até descrição do que é o efeito físico de capilaridade então eu já vou direto na figurinha aqui ó eu tenho fluido né e eu tenho um tubo nesse fluido quanto menor o diâmetro desse tubo maior vai ser uma esse fenômeno da capilaridade ou seja o

fluido ele vai tá superando os efeitos da gravidade e vai subir nesse tubo Bom então alguns próprio alguns uma substâncias são mais capilares do que outra então que o exemplo da água e do mercúrio o mercúrio ele tem um efeito contrário né se eu tenho o tubo para que colocaram dentro do mercúrio o líquido que tá aqui dentro Mercúrio tá aqui dentro ele não vai subir ele vai abaixar né então materiais diferentes têm que habilidades diferentes mas a capilaridade resumidamente essa é uma propriedade né dos fluidos e subir ou Descer em todos extremamente finos A

então ele requerem tubos dos filhos é E aí essa propriedade ela propicia com que o fundo ele supere lá ele compra ponha a força da gravidade né então é o cliente tá vendo essa figurinha aqui e tem umas explicações físicas para que isso aconteça da atenção especial coesão entre as moléculas tal não vou entrar nesse detalhe mas é o líquido penetrante né Ele é feito de tal forma que ele tenha Grande Ou seja se tem uma uma festa lá na minha peça o meu penetrante vai penetrar capilarmente dentro dessa festa independente da posição do equipamento

nas ele tiver na na vertical na horizontal de baixo para cima de cima para baixo independe da posição do equipamento o meu líquido penetrante vai entrar e vai penetrar nessas cavidades tá bom e depois o trabalho que eu vou ter é saber quanto o material que entrou nas cavidades e revelar expulsá-los de Lado de dentro a gente vai bem detalhes isso que a gente vai escrevendo líquido penetrem e o outro ensaio existe o ensaio por partículas magnéticas Existem várias técnicas diferentes de partículas magnéticas umas mais simples mais portáteis como essa técnica chamada de York 1

e é assim como equipamentos maiores né então esse aqui é um equipamento estático né é que o equipamento que vai Magnetizar peça que tá aqui dentro né que a gente vai ver como é que sai acontece e EA visualização das continuidade vai ser dessa forma que isso aqui é uma é uma partícula magnética feita em câmera é escura né que vai contratar bastante aqui ele vai poder ver os defeitos da peça dessa forma que vem claramente é visualmente fácil de se perceber né o princípio como o nome já diz é é o magnetismo é um

objetivo é nessa nesse ensaio a submeter Uma peça um campo magnético e esse campo magnético vai criar linhas de fuga a gente vai ver isso em detalhes né Essas linhas de fuga vamos fazer com que algumas substâncias né que é um pó na e magnético que seja jogado em cima desse dessa superfície que tá com coisas defeitos é o pó vai aglomerar no é aonde existem esses defeitos e vai fazer alguns contornos A então isso aqui é uma visualização quando acontece alguma coisa assim desse tipo aqui ó significa Que lá na minha peça eu tenho

alguns defeitos pode ser superficial pode ser subsuperficial e os povos se acumular nos contornos dessas utilidades aqui é um exemplo de uma partícula magnética feito numa sala escura também percebo essas linhas aqui então essas linhas são aglomerados e pós magnéticos em torno do Contorno das descontinuidades aqui ó Então esse jeito que a gente vai tá visualizando Professor Oi é muito o grotesco falar que é tipo lembra o Luminol que a polícia civil usa para detectar o sangue tal né É isso mesmo é isso mesmo né o luminol ele ele usa uma luz negra né que

tem uma frequência específica não é que consegue reconhecer alguma algumas coisas que na luz é normal a Luz Ambiente a gente não conseguiria enxergar também não é isso mesmo aí no Instituto a gente tem uma uma lâmpada Negra não é que a gente consegue ver bem esse tipo de coisa ficar bem bacana é é Também a primeira os bailinhos nos bailinhos de luz negra celebra hoje acho que não tem mais isso né no passado tinha os bailes e dos Negra usavam bastante esse tipo de efeito é o terceiro tipo de ensaio ultrasol ultrassom é é

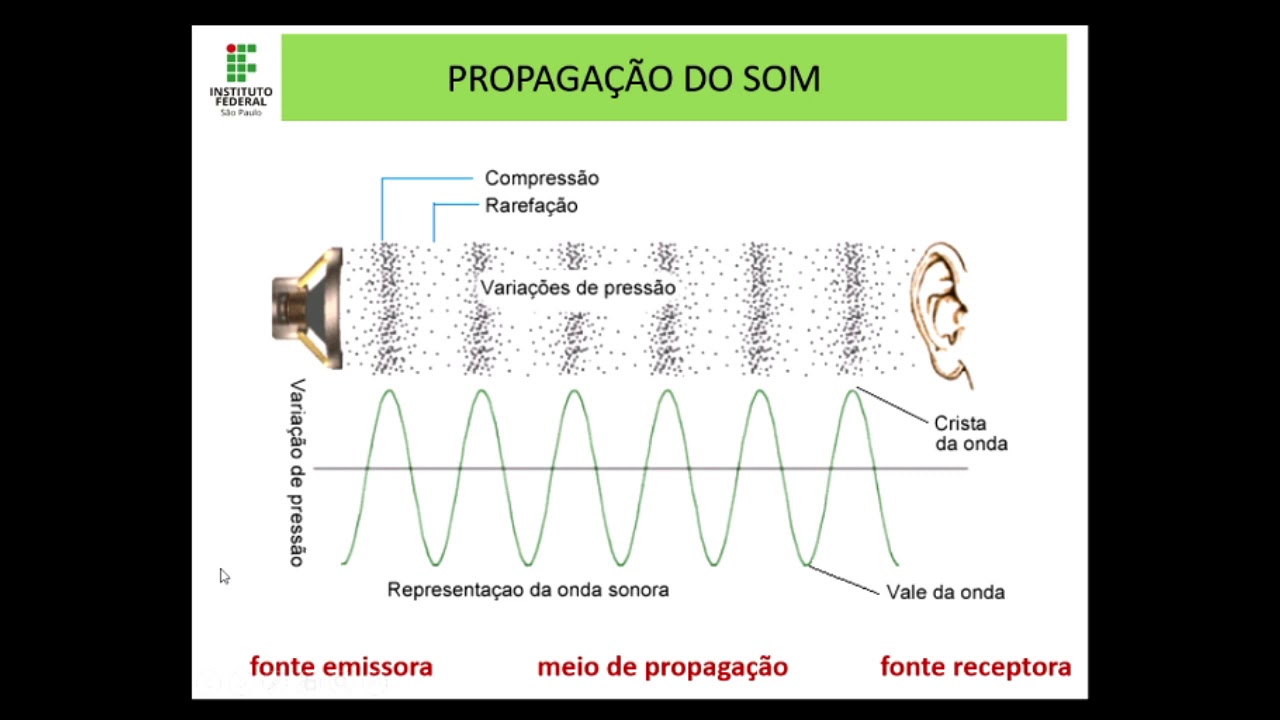

o mesmo princípio daquele ultrassom que se faz para das mulheres grávidas é para a enxergar o feto ali a mesma princípio através de ondas sônicas né então eu princípio da acústica eu eu consigo identificar obstáculos que eu Tenho dentro da minha peça né Então essa é a mesmo princípio alguns animais utilizam para se localizar né o golfinho e localiza o peixe que tá na daria emitindo onda sonora Nessa onda sonora ela vai bater no peixe vai voltar e o golfinho vai ouvir esse retorno dessas ondas sonoras aqui vai saber exatamente aonde o peixe está morcego

é mesma coisa ele seguia de noite não de dia não é qualquer situação é emitindo o e quando ele encontra o a música que a Vespa que lidarem com Dona 15 a volta dessa onda Sonic ele vai ouvir no e ele vai saber exatamente onde está localizado o animal a parede ele quer não desviar e o o atacar Então esse aqui é um fenômeno que a natureza já utiliza e o ensaio de ultrassom então ele simplesmente reproduzir essa propriedades acústicas né ele tá no para baseado na reflexão do sinal sonoro daqui quando bate um obstáculo

ele é refletido E tem alguns aparelhos Específicos que a gente vai ver quais são eles conseguem é ouvir entre aspas é a se retorno dessa onda acústico e consegue interpretar né atravessa aí de sinais elétricos a gente vai ver como é que sai acontece é bem interessante e ele consegue saber exatamente a posição que tá esse obstáculo no caso da uma pés Esse é um defeito né então se a gente tem alguma coisa dentro da peça que tá diferente da estrutura homogênea dela eu consigo identificar isso através das Ensaio por ultrassom né bem bacana E

o último saio que a gente vai ver é o ensaio por radiografia que também é exatamente igual a radiografia quem faz dos Ossos né para ver se a perna tá quebrada o princípio exatamente o mesmo eu utilizo então em peças metálicas então através do contraste das peças não aquele que fica no filme radiográfico eu consigo saber se tem algum defeito aqui ou não nós vamos ver isso aí como é que funciona esse ensaio aqui é é muito bom Como disse para vocês ela consegue identificar defeitos superficiais subsuperficiais e volumétricos também lá no fundo a peça

né mas ele tem um Inconveniente muito grande né que ele tá mexendo com radiográfico o e o raio na com o rádio o radiologia né então ele é perigoso lá faz mal para o corpo humano Então eu preciso tomar os vários cuidados aí para evitar que isso aí afete a saúde dos operadores aí né da radiação Bom então é o cê sai do raio X raio Gama eles fazem então em determinado espectro da radiação eletromagnética Então é só que é radiação é que atravessar corpos opacos A insensibiliza filmes fotográficos então nessa figura aqui a gente

vê que que a luz aqui também é uma radiação eletromagnética se ela bate na parede e eu não consigo enxergar os do outro lado né o raio X raio Gama é um espectro uma frequência de radiação eletromagnética tem a propriedade de Conseguir atravessar é paredes então se eu tenho uma missão de raio-x aqui ó esse raio-x vai atravessa a parede se eu tiver um filme radiográfico aqui filme radiográfico ele vai ser impressionado pela radiação que tá passando do lado de lá e dependendo da quantidade de radiação que passa ele vai impressionar mais ou menos o

senhor vai ficar mais claro ou mais escuro né como mostra essa figurinha a Quina a emissão de rádio rádio radiação solar De carro se eu tenho uma espessura menor ele vai vim passar maior quantidade de energia se eu tiver uma espessura maior ela vai absorver uma grande parte da energia e vai deixar passar um pouco menos né Então essa essas diferenças espessura vão ser o impressionar o filme radiográfico de maneiras diferentes né esse aqui que vai ter mais energia na que atravessou ele vai ficar mais mais mais escuro e esse aqui vai ficar mais claro

e é densidades também diferentes Material vamos deixar passar nem vi cirurgia também diferentes e vão impressionar o filme radiográfico também de forma diferente aqui ó Tá bom eu esse é o princípio do ensaio radiográfico é o mesmo que é um aplicado na medicina e aí gente tem uma coisa que é importantíssimo que a questão da interpretação dos resultados bom então assim ó No Limite não é de nada adiantaria eu eu realizar o ensaio não destrutivo né qualquer um desses Métodos que quente produziu aí se eu não sei como que eu vou interpretar o resultado eu

não sei como vou interpretar não adianta nem fazer o ensaio né então esse aqui é um capítulo importantíssimo que eu vou falar hoje ele vai para todos os ensaios que a gente vai estar escrevendo lá para frente tá então nem vou precisar repetir esse assunto aqui ó então entender algumas coisas são básicas aqui né primeiramente o valor da questão Critério de aceitabilidade previamente definido então assim ó aquilo comentei se eu não souber de ante-mão né Se começar fazer o ensaio qual que vai ser É sério é que eu vou aceitar ou não um beijo uma

indicação né que eu vou estar encontrando no ensaio não adianta nem o realizado eu não basta eu fazer um ensaio registrar um monte de coisa nele e monte de potenciais problemas que eu posso dar-lhe ficando no meu o meu produto lá no meu material no Equipamento se eu não tiver uma definição prev E como que eu vou analisar isso quanto que é bom quanto que é ruim até quantas porosidade poros eu posso identificar na minha peça eu posso identificar trinca não se identificar uma mordedura de sol você pode isso não pode né É pode ser

pequeno pode ser grande eu não sei lá então eu preciso ter isso definido previamente é você começar a fazer um ensaio né E essa definição esses critérios de Aceitabilidade eles não são definir o caso eles estão é diretamente associados ao projeto do equipamento Então dependendo a forma com que esse projeto é realizado não é quais são os critérios de cálculo das espessuras de parede é os meus limites de resistência e tudo mais vai ser o critério de defeitos que eu posso aceitar no meu material é interessante falar isso né que é é um material ele

pode ter indicações Podem ter defeitos ali né O que importa é eu saber até que ponto esse defeito é aceito ou não né esse tô falando no popular aqui ele vai ver a terminologia direitinho logo mais ali para frente tá bom mas quem vai me definir né Qual é a magnitude de de problemas da que eu posso ter ou não é especificação na minha engenharia né de especificação no meu projeto e vai depender da nova que eu tô utilizando para mim depender da especificação que eu tô usando de Engenharia Mas vamos acabar de sair funciona

vai começar a usar uma terminologia é que a terminologia padrão que até já Correta que as normas utilizam é a interpretação dos resultados na verdade é um processo decisório né que vai ter e as possíveis né eu posso aceitar posso aceitar Eu Posso avaliar um tipo de de evidência Ou posso nem precisar analisar isso eu vou ter que tomar várias decisões no meu processo de Interpretação dos resultados né e eu tenho três então conceitos importantes né que me ajudam nessa escolha do trajeto que eu vou para tomando aí nesse processo decisório primeiro falando sobre indicação

indicação é é aquilo que eu vou tá enxergando logo após tá realizando ter realizado algum dos ensaios né então após realizar o ensaio por líquido penetrante eu vou estar enxergando vários pontos vermelhos ali é que ele vai descobrir como é que faz Isso esse pontos vermelhos né seriam suspeitas na de que alguma coisa estranha está acontecendo ali ó e é essa essas coisas que são dentro de casa quem fala que são evidências né que são identificados através do ensaio ela precisa ser interpretada primeiramente para saber se são válidas não consegui são verdadeiras os são falsas

relacionados algum potencial problema né é e avaliação relevância né são coisas importantes que vale a pena ser Analisadas mais profundamente ou se são coisas menores que não vale nem a pena eu investigar lá na frente então essa esse tipo de avaliação né Se alguma coisa é que merece avaliada né se é verdadeiro ou falso a primeiramente e depois se vale a pena ser aprofundado Não nessa relevante ou não é uma avaliação que eu vou fazer inicial do que eu chamo de indicação é aquilo que eu vou logo eu percebi logo após que eu faço um

Ensaio não destrutivo que magicamente né então é o seguinte né eu tenho indicação primeiramente eu tenho que ir avaliar se é uma indicação falsa Ou seja que aqui no lar é um problema no meu procedimento de ensaio né e não está relacionado a nenhum tipo de potencial problema no meu equipamento ou se alguma coisa que eu par acha que eu preciso me preocupar que pode ser que seja uma indicação verdadeira uma coisa que esteja associado algum tipo de problema não tem Uma indicação falsa eu esqueço o máximo que eu vou fazer Tem que repetir o

ensaio para eliminar essas indicações falsas né Se tiver uma indicação verdadeira ou aí eu vou aprofundar um pouco mais a minha análise eu vou verificar se as indicação que é verdadeira se ela é digna de uma análise a profunda Então seria uma indicação chamada de relevante ou se ela é tão pequena o dedo Seguindo os critérios né das minhas especificações de projeto que Ela não vai afetar a funcionalidade do meu projeto Então são indicações e relevantes que eu não vou nem me preocupar em continuar analisando isso tá com essa primeira coisa que eu tenho que

fazer logo logo após o identificar algum tipo de indicação lá no meu equipamento a partir da admin saio não destrutivo aí então indicação relevante vale a pena analisar mais detalhadamente a indicação e relevante ela não vale a pena analisar mais para frente tá alguns Exemplos da indicações falsas e verdadeiras então por exemplo pode ser que eu faço um ensaio e por causa de sujeiras é o oxidação da superfície é esse ensaio me sugira que tem algum problema lá o molhado não foi isso aqui não é um problema aqui é uma prestação só dar uma limpadinha

e aquele lá é aquela é possível né suspeita Ela desaparece aquilo lá é uma coisa falsa é pode ser por exemplo material que tem uma Rugosidade muito grande não é uma por exemplo materiais fundidos deve ter mais usado muito grande às vezes são difíceis para realizar alguns tipos de ensaio comunica internet por exemplo da que não eu não vou conseguir e pode realizar o ensaio saber o que que é problema porque quer discutir unidade o que que é sujeira que eu não consegui limpar direito porque o penetrante estava impregnado ali na rua cidade excessiva aí

do meu material Então esse é o tipo é Exemplo de indicação falsa não está associada algum problema não é mais é um é um é uma questão que apareceu por causa do meu processo na execução do ensaio não adequado a linda e pode ser coisas tão simples como resíduo de penetrante nas mãos por exemplo a gente vai ver que ele tá fazendo exame por líquido penetrante depois de aplicar o penetrante é Preciso limpar tudo lavar a peça para eliminar tudo o excesso de penetrante E eu não faço essa limpeza lavagem de maneira adequada Quando eu

fizer aplicação do revelador vai aparecer um monte de marcas aí mas na verdade essas marcas não são problemas de verdade né são ela é penetrante que eu não consegui limpar e uma maneira adequada ali Então esse é o é uma possibilidade dedicação falso é indicações verdadeira se toca o inseriu seriam é problemas né serão indicações que estarem associadas a a coisas é objetivas da como inclusão de Areia por exemplo fundido trincas nas obras riscos indicações aí provocadas por poros não é que você falou Abimael indicações e defeitos de soldagem mordedura a falta de penetração você

deve ver esses defeitos de solda na disciplina de saudade né é isso aqui em indicações verdadeiras são indicações E aí Associados a coisas reais né e não falhas no meu processo de execução aí no meu Ensaio 1 e é depois dedicação então se a Indicação chega chega à conclusão né Depois de uma análise Inicial é uma indicação verdadeira que você está associado a alguma coisa real e não uma falha do meu processo de execução do ensaio e esse essa indicação verdadeira for relevante ou seja se se ela pode eventualmente tá afetando a integridade do equipamento

não é e eu saio eu sei se ela é relevante ou não observando os critérios de avaliação que as minhas Normas elas propiciam a gente vai analisar isso aí mais para frente quando é que a gente faz isso a gente tem que sempre tem como referência as normas com que o ensaio é realizado Então você chega à conclusão que a indicação é verdadeira né Isso é relevante com base nos critérios da Norma de saio eu falo que essa indicação verdadeira relevante é uma descontinuidade então diz continuidade é o indicação verdadeira relevantes são sinônimos tá bom

Bom e o que seria isso então é conceitualmente seria um interrupção de uma estrutura típica de uma peça né seria uma uma um problema na integridade dessa minha peça no que se refere a uma unidade das características físicas ou mecânicas ou metalúrgicas dessa dessa peça então esquematicamente nessa eu tenho uma indicação verdadeira e o irrelevante indicação verdadeira relevante eu tenho então uma descontinuidade por definição tá bom Alguns exemplos disso utilidades não é linha aqui nós não das Linhas provocados por 30 dobra riso disco utilidade arredondada naquele lembro que ele falou da forma das descontinuidades né

provocada por coisas reais é poros trincas e promoções a utilidade provocado por defeito de soldagem várias continuidade na estrutura metalográfica do material que pode ser que ligação pode ser inclusão parte metálica como não metálica se deve Ter visto isso um pouco ruim a internet né hoje é discutir umidade provocada pelo processo de fabricação dobramento trinca é porosidade e chupe né como você mesmo comentou abre uma Então são todos exemplos e descontinuidade ou seja estão Associados a coisas reais né coisas a problemas existentes na minha no meu material na minha peça é bom e depois então

é de saber de ter identificado descontinuidades necrose Indicações brasileiras e relevantes eu tenho que saber se isso constitui o defeito ou não não é de novo baseado nos critérios da sustentabilidade das normas é o que quer dizer que é defeito defeito é uma descontinuidade que por sua natureza não é um dimensão localização o tipo né é torna a peça imprópria para uso ou seja ela é supera o critério de aceitabilidade que a norma ou especificação é discrimina aí para o meu material e é essas descontinuidades Seriam então críticas para o funcionamento do equipamento então defeito

é uma descontinuidade crítica Ah tá pode ser que exista descontinuidades que não são críticas pela sua natureza né Isso é você sabe continuidade não foi crítica tudo bem não vai ser objeto de reprovação da peça se é a descontinuidade foi crítica é considerado então o defeito e passível então da peça ser reprovada eu saber se a peça é se chama de continuidade é Crítica ou não critica depende então dos critérios de aceitabilidade que a minha Norma ensaio ou a minha Norma de material ela tiver me especificando ali tá bom então tudo vai ser função aí

da minha more e não se discute unidade eu avalio com relação ao meu critério de aceitabilidade se é a minha peça tiver dentro do meu pertence a habilidade ela vai ser aceitável se a mente continue dar tiver superando o pior que o meu Critério você estabilidade a descuido disco utilidade vai ser considerado um defeito e vai provocar então a reprovação são da minha peça tá bom gente vocês conseguiram perceber essa essa essa encadeamento de ideias entre indicação é e diz continuidade e defeito eu queria ouvir se Vocês entenderam Se eu fui claro ou não É

sim é sim apesar de muito informações é muita informação eu a sopa de né de Palavras aqui ó e é bom vocês terem gravado essa esse quadro particularmente porque as normas né e assim é as normas elas são para o no primeiro a pessoa que olha uma Norma acha complicadíssimo E aí você vai ler a segunda vez vai a terceira vez ali a quarta vez você vai vai começar a entender o que está por trás né porque ela tá querendo me dizer né então para fazer o entendimento da Norma EA gente vai ver umas exemplos

aí eles vão ter que ter claro isso aqui na Cabeça cabeça não se pode olhar o esse gráfico aqui ó Mas vocês vão ter é teclado esse conceito do que é indicação O que é aquela primeira descoberta dedicação é suspeito depois você vai ter Hades continuidade quero ver nesse processo aqui você descarta aquilo que você sabe que foi uma falha no teu procedimento não é de teste aí você vai avaliar se alguma coisa que vale a pena não é continuar avaliando ou não se vale a pena avaliar continua avaliando é uma Descontinuidade quem define isso

é a norma é o critério de relevância que é indicado nas normas e pois até o passo seguinte é o seguinte você descobriu que é um problema que vale a pena investigar porque alguma coisa que é relevante é você vai olhar novinha novamente Down e tal critério sentabilidade né o critério de aceitabilidade ele tá baseado então nos meus critérios de projeto Então o meu equipamento ele vai ter a sendo calculado né dimensionado para aceitar E até uma certa magnitude de problemas bom né É se a quantidade de problemas que uma material tem supera Aquela quantidade

que é calculada Então não é nada colocada mesmo eu chego à conclusão que essa diz continuidade é não aceitável né E se constituindo defeito que torna então é a peça a medicamento reprovado por causa disso tá bom nós somos três conceitos indicação é a suspeita utilidade é alguma coisa que vale a pena ser analisada e nem feito é Aquilo que eu sei que vai me ter implicações negativas no desempenho no equipamento Oi beleza a beleza vamos em frente à E então em resumo da repetir não sei indicação precisa ser sempre analisada para determinar o seu

significado né ou seja se é verdadeira ou falsa se é relevante ou seja relevante uma indicação verdadeira hum eh constitui-se então uma descontinuidade E não é que pode tá afetando medicamento ou não mas continuidade deverá sempre ser avaliada segundo o critério de aceitabilidade previamente definidos é o antes de começar a fazer um ensaio eu preciso ter critério você estabilidade claramente definidos ali ó para avaliar se essa disponibilidade é aceitável ou não mas continuidade que exceda os limites dos meus critérios de sustentabilidade é considerada um defeito e um defeito é sempre motivo de Reprovação do item

segundo esses critérios de aceitabilidade que a gente definiu anteriormente aqui ó Ah tá bom então assim ó esse processo decisório ele vai sempre tá acontecendo em cada um dos ensaios que a gente vai estar escrevendo para vocês a partir de agora tá bom então a gente vai ter que estar se acostumando com essa nomenclatura e com essa sequência de nesse processo decisório aqui ó e pequeno para vocês né tipo de Descontinuidades quem te viu Ela pode ser conta a posição da peça esportividade superficial né são aquelas que afloram a superfície Pode ser descontinuidades subsuperficiais né

que são localizadas próximas à superfície do material até 12 MM de profundidade mas não a flora e pode ser diz continuidade interna ou volumétrica né que são localizados nos profundidade superior a 12 milímetros são lá no fundo lá o medicamento Ah é Então essa figurinha aqui ela ilustra essas três situações aqui ó e é Como comentei com vocês cada ensaio tem uma aplicação e quando a gente tiver detalhando cada um dos tipos de ensaio a gente vai vim detalhes e entender né porque cada um ensaio consegue pegar alguns tipos de defeitos e outros não né

então vocês vão precisar decorar que vocês vão entender né porque cada ensaio consegue ou não pegar cada um desses tipos de problema tá bom E além disso não as continuidade ela pode ser classificada quanto à forma as lineares next tem o comprimento maior que ela largura né três vezes maior ou as aí não dá né que a relação entre largura e comprimento é menor é Maio é menor ou igual a três vezes a largura eu coloquei o asterisco aqui ó porque na verdade é só definição depende da Norma na eu tô aplicando além do meu

produto tá produtos diferentes podem ter normas e podem ter critérios diferentes tá Então esse critério aqui ó é o mais comum acontecer a maioria das aulas fala isso aqui é mas eventualmente Pode ser que exista alguma outra Norma para algum produto específico que Fala alguma coisa diferente Eu tava olhando no gráfico aqui ó Anderson ilustração defeito linear não-linear linha o comprimento ele é maior ou igual a três vezes a minha largura nos arredondados o comprimento é menor do que 3 vezes a largura E aí então essa imagem aqui também ela vai ser bem importante para

a gente classificar prefeitura ele arredondar por quê que importa a gente saber se aqui gente que as normas e os critérios de aceitabilidade que muitas que a maioria das normas da elas associam critérios diferentes para defeitos lineares o império diferentes para defeitos arredondados em algumas normas por exemplo não aceitam defeitos lineares Como trincas por exemplo né então eu preciso carácter de saber caracterizar o que que é uma descontinuidade linear as normas elas dão critério de aceitabilidade diversos para continuidade arredondada precisa saber antes de mais nada classificar quando o mais continuidade é arredondado tá bom ó

e não entender né eu falei bastante de Norma Norma dorme entendeu um pouquinho então a lógica por trás Esses códigos e normas e especificações aí né é muito Importante isso bom então o seguinte gente lá que eu comentei com vocês que pede aceitabilidade não vem do nada não é o número catatônico ele vem a partir de critérios de cálculo não é anotados pelo que os técnicos projetistas e Engenheiros para dimensionar um equipamento né E então eu vou dar alguns exemplos para vocês então existem sim normas para para cada um dos tipos de equipamentos é que

a gente pode estar Trabalhando né é uma indústria de bens de Capital existe uma Norma um código né que chama o código asme American society for mecânica engineers Associação americana de engenheiros mecânicos eu queria uma nova muito boa excelente muito grande e ela reunião aqui especialistas em fabricação de vasos de pressão do mundo todo para os caras mais bambambãs em vasos de pressão e ele se dirigiram não é quais seriam as regras que os equipamentos que são sujeitos a Pressão devem estar atendendo tanto em termos de projeto como em fabricação come controle da qualidade do

ar 30 é um guia é uma Bíblia de fabricação de projeto e fabricação de vasos de pressão tá tudo isso aí reunido numa série de livros não é uma série de códigos de normas é o chamado código avi muito utilizado na indústria que tá fabricando o vaso de pressão é da mesma forma existem normas para outro tipo de produto por exemplo na Área de óleo e gás e petróleo é a norma api American Petroleum institute tem várias normas cada Norma dessa é é específica para um tipo de produto diferente para bomba centrífuga usa a penseira

sa para equipamento que vai trabalhar lá no fundo do mar para para tirar o petróleo lá no fundo do mar o Zap 17 de e assim por diante é cada Norma api serve para uma aplicação específica Estruturas Metálicas uso um outro tipo de Norma que a WS american Girl is on fire Associação americana de sondagem que é uma também o compêndio de todas as regrinhas que devem ser seguidas para quem tá dimensionando projetando utilizando cordões de solo aí nós vai e eu coloquei aqui um link esse Line aqui ele dá é uma série uma relação

muito grande de associações da como asme api a WS então relacionado aí a cada não tipo de segmento de mercado tá durante quiser saber qual é a organização que Tem normas de papel e papelão eu entro aqui ele vai dar o alerta a sociedade qualquer Associação né Qualquer organização que trabalha com papel e papelão puxa quero saber sobre plástico que vai ser utilizado aí equipamento é alimentício eu vou encontrar uma organização que vai tratar sobre plástico utilizado em segmento alimentício e para ir lá trocar a segmento tem a sua Norte e e eu vou dar

um exemplo pra vocês Prático né E como você funciona por exemplo vaso de pressão então existem é por exemplo vários códigos da diferentes vários critérios de projetos diferentes dependendo de que e Associação que eu tô falando da então para vaso de pressão sme existe o asm né que a associação americana que dão então a série de regras para projetar e fabricar tudo mais faz depressão segundo essa Norma e critérios americana existe a norma din né que a Norma allemann Norma allemann Ela dá uma série de outros critérios de projeto né então Associados a critério de

fabricação então para vocês terem uma ideia o admiro por exemplo ele dá vários métodos e cálculo diferente alguns mais criteriosos na algo mais um é uma concurso cinto de segurança maior e outros critérios com coeficientes de segurança menor Eu tenho um coeficiente de segurança de projeto de cálculo maior eu vou ter quipamentos mais robustos né mais parrudos né com espessura de chapa Maior se eu utilizo é equipamentos é uma coisa sem segurança menor eu vou ter que pagamentos mais finos e mais leves mais baratos em compensação eu vou estar exigindo muito mais da qualidade do

meu material e bom então se seu medicamento por exemplo fogo foi fabricado segundo o código azul com coeficiente de segurança lá em cima uma par e donas super grandes ali ó eu vou poder até aceitar alguns defeitos internos na minha Chapa por exemplo eu Poder tá aceitando um nível de curiosidade antes significativo ali ó por quê Porque ontem eu conheci de segurança grande né então material mesmo ele tem a curiosidade ele vai aguentar as pressões e projeto livro e se eu tiver utilizando o material segundo um código alemão código de in os coxinha de segurança

são menores ou seja Eu exijo mais os meus cálculos né vou ter que ficar menos mais leves mais barato em compensação a exigência do meu Material vai ser muito maior então uma chapa que poderia servir atualmente aceita no segundo os critérios de projeto asma pode não ser aceita segundo os projetos os critérios de projeto conforme Norma din nessa consegue perceber Então existe uma relação muito direta entre a norma que eu tô usando que está associado aos critérios de projeto ao dimensionamento do equipamento EA exigência que eu vou estar fazendo no meu material ali tá bom

Então existe essa relação à e esses eh papel que eu dei para vocês né É é o código azul divisão um e a norma é mana uma Norma lembrar dele é que bater para dimensionamento Então eu tenho consciência nessa diferentes espessuras diferentes e que teses vitalidade então diferentes por materiais aqui eu fiz uma é só uma o extrato né daquela daquele link que eu passei para vocês mas alguns exemplos não é para tipo de categoria de Equipamento né as normas tem só para se ter uma ideia né que pelo mesmo e tipo de equipamento Existem

várias organizações diferentes que podem estar apresentando normas não é para aquele tipo de equipamento trocador de calor a p i see their tema 1 um vaso de pressão não é questão de processo tem a ww.ae assim por diante são vários um rolé aqui né mas são organizações diferentes né pra segmentos de mercado diferente então assim ó se eu Entro numa empresa empresa fabrica o produto vê-la capacete de segurança para trabalho em altura essa que ele faz eu vou a primeira coisa que eu vou fazer conhecer Quais as normas que regem aí é o Projeto EA

fabricação daquele tipo de produto eu entro numa fundição e vou procurar qual ou Quais são as normas relacionadas a função e por aí vai Ah tá bom esse é é uma uma dica para todo profissional que ingressa na área mecânica E é detalhando um pouco mais nessa a gente entrar em para me soltar ativos por exemplo aqui pra mim tentativa tenho quatro organizações que tratam desse tipo de equipamento né aí se eu entrar numa delas podendo bater ir o Abila dá para cada equipamento específico ela tem uma Norma então se eu tenho api 610 por

exemplo para bomba centrífuga para uso em petróleo e petroquímica E se eu utilizo é o o outro tipo de Equipamento por exemplo engrenagem né para uso geral e utilizar outra nova que a p i677 que dá tudo que eu queria saber e não tive coragem de perguntar sobre engrenagens de uso geral aqui ó então assim que funciona a questão da normalização E aí lá eu vou cada vez a ter mais profundamente né eu entrei na Norma api 610 né api 610 ela tá falando então sobre regras para bombas centrífugas para uso e Indústria petroquímica melhor

aí eu vou entrar na Nova vai ter um lugar lá dentro da Norma né que vai me dar requisito de inspeção né de carcaças sujeitas a pressão bom então ela vai dar para os vários componentes do equipamento né que aqui uma bomba centrífuga então aqui ó fundido aqui é o trabalho a carcaça trabalhada né laminada Por exemplo aqui há conexões soldadas aqui conexões auxiliares soldadas internos é tubulação auxiliar da então para os vários componentes ela dá alguns requisitos do Que inspecionar então ela a norma já me fala que eu tenho que fazer que tipo de

ensaio que tem que fazer ela me fala por exemplo que profundido da caça eu posso fazer partícula magnética ou líquido penetrante em áreas críticas vi é a inspeção visual inspeção visual mais partícula magnética ou líquido penetrante em áreas críticas e a norma Então me fala sobre aquele componente Que tipo de extensão que eu tenho que fazer para categorias Diferentes né tem que ter klasse 1-2-3 nem fez a felicidade de equipamentos nós temos critério normal ela me fala aqui que eu tenho que fazer para um equipamento que tem uma categoria mais crítica e eu vou descobrir

isso lá olhando na Norma nos critérios de projeto ao invés de fazer visual partícula magnética diferente na áreas críticas eu faço o visual mas partícula magnética muito interessante nas áreas críticas mas ultrassom também nas na Várias críticas Ou seja a norma Ela dá tudo é uma receita de bolo ela fala até que tipo de inspeção que eu tenho que fazer em Qual componente e não mais a fundo Além disso ela vai me dizer quais são as normas que eu tenho que utilizar a fazer cada um dos ensaios né nesse caso aqui da p610 que é

específica para bomba centrífuga ela vai me falar o seguinte a radiografia eu faço como conforme código asme artigo os dois e 22 o Epa ktesios estabilidade eu vou Utilizar e esses critérios rentabilidade aqui ó né se eu quiser então saber lá na frente Puxa tem o equipamento que uma bomba centrífuga para voltar inspecionando com o líquido penetrante tá joia coca que tá sentabilidade e o olho nessa nova e eu já sei aonde eu encontro os critérios de aceitabilidade da que eu vou aplicar por meio equipamento aqui ó As Nossas ações na prática isso acaba sendo

então um dia muito legal tá tudo Que eu falo né quando você entra numa indústria e acaba tendo que descobrir não é quais são as normas que elas estão valendo ali para o produto que eu tô na empresa que eu estou trabalhando ali tá bom se você conhecer as normas você vai ter todos o Caminho das Pedras para ter os critérios de projeto fabricação controle da qualidade incluindo os critérios rentabilidade aí ó é legal então Entrando lá né que eu falei né que o que você tá habilidades Ou conforme o código asme aqui ó Então

vamos entrar no código acima não tem como é que ele é código asme é um livrão né são vários livros na verdade da são várias sessões e Cada sessão ela trata de um assunto diferente sobre o status de materiais que são cinco tratado exame não sentiram que o objeto do nosso nosso estudo aqui vocês são oito fala sobre que teses estabilidade são ao falar sobre soldado Então são vários livros e eu vou precisar Navegar lá no meu código Azul e tá saber a informação que eu preciso lá ó e aqui eu trago extrato já da

do da sessão 8 e divisão 1 apêndice 8 como é que fala sobre ensaio critério de aceitabilidade para ensaio por líquido penetrante né então eu tenho duas partes não é uma fala sobre avaliação das indicações Você lembra indicação aquela primeira suspeita que eu tenho lá na roupa eu fiz um ensaio e apareceu um monte de coisas aqui deixa eu ver a Primeira coisa que eu faço é a variação dessas indicações para saber se ela é relevante ou se ela não relevante né Essa primeira coisa que eu faço Ah é Então assim ó nesse exemplo que

eu dei aqui para essa Norma api 610 e definir que eu tenho que usar o código asme Não é para ter como cuidar excitabilidade ele fala o seguinte o medicação né é uma evidência de uma imperfeição tudo bem somente indicações com dimensões maiores que um dezesseis Avos de polegada ou seja um e-mail milímetros deve ser considerada relevante Opá então eu já sei lá qualquer dimensão né é da indicação que eu tenho que concertar relevante é tudo aquilo que abaixo de 1 milímetro e meio nessa Norma eu desconsidero olha tudo for abaixo de um e-mail não

é relevante então nem vou continuar analisando Opa é maior do que o menino de meio então eu vou para frente então que fala o seguinte uma indicação linear é aquela Que tem o comprimento uma hora três vezes a largura O pai está defendendo já a indicação é de ar né que isso aqui coincidente mente bate naquele conceito geral que eu falei anteriormente lá ó E ele fala também o seguinte que o indicação arredondada é aquela forma circular o ele tinha com comprimento igual ou menor que 3 vezes a largura roupa de novo né bateu com

aquela figurinha que a gente fez não tem na mente lá ó E ir sozinhos qualquer indicação questionável duvidosa deve ser recepcionada para determinar se tão relevantes ou não tudo bem né então ele fala assim se eu tiver dúvida repito Islã Beleza tô aqui o que tem mais importante aqui ó nesse parágrafo da Norma ele fala qual é a dimensão não é que eu devo tomar como referência para saber se medicação é relevante ou não é para continuar análise e ele me define aqui o quê que é indicação linear o que Tinha indicação arredondado tá bom

indo mais para frente eles a norma vai me dar os critérios situação né então ele vai me falar o seguinte bom tudo aquilo que aquela indicação que for relevante eu vou analisar então conforme esse critério sentabilidade quais seres são toda superfície deve estar livres de o primeiro indicações relevantes lineares Opa então ele fala que toda indicação relevante já analisei que que é relevante aqui ó antigamente Então Tudo o que for relevante e for linear eu não posso aceitar né Isso que é que ele deve situação Nossa superfície deve tar livre e isso aqui ó então

eu não posso ter indicações lineares relevantes Ah tá como é que eu sei que é relevante eu descobri isso anteriormente aqui ó como é que eu sei que é linear eu tenho a definição do que tinha linear anteriormente aqui ó Ah não então norma é bem assim ela vai explicando e vai detalhando o que que Você vai para considerando como critério bom tá bom eu descobri que há indicação que eu tenho aqui ó ela não é linear Beleza então vou para frente indicações relevantes arredondadas maiores que 5 mm então não são aceitas a superfície deve

tá livre isso aqui ó eu vou olhar bom não é linear ou Padre a indicação é é arredondar aí eu vou medir Então vamos ver se ela é maior do que 5 mm ela for maior do que 5 milímetros é uma uma uma indicação né mas com Trindade que eu não Posso aceitar para fora do meu prédio sentabilidade E se for uma indicação menor critério beleza né apesar de ser mais continuidade relevante é segundo os meus critérios de projeto eu posso tá aceitando nós sem problema porque a minha Norma aceitou isso é bom não é

nem lá nem o Bê eu vou para você ele fala que quatro ou mais indicações relevantes arredondados em linha separadas por um me livre meio ou Menos não são aceitas superfície da estar livre de Ok é isso olhando na figurinha a presença aqui ó quatro ou mais indicações relevantes que que a indicação relevante é que a dimensão seja maior que o menino e meio como é que você é isso porque tá definição aqui anteriormente bom então eu tenho uma indicação relevante Eu tenho quatro indicações em linha relevantes e separadas por Um milímetro e meio ou

Menos caseiras estão mais próximas do que o menino tem meio Opa Isso é um problema isso é um defeito Então é se essa linhas e ela tá me mostrando essa figurinha aqui ó quatro ou mais indicações arredondadas em linha separadas por uma distância inferior a 1 milímetro e meio Oi não deu para acompanhar o raciocínio gente bom então é isso é o raciocínio que a gente vai ter que fazer sempre que a Gente tiver uma que definir qual é o critério é que eu vou utilizar no analisar meu Ensaio aí tá bom beleza gente ó

Oi tudo bem gente é muito complicado é igual é bastante informação por mais ou menos então é melhor a gente vai fazer isso a gente e vocês vão ter que quebrar a cabeça né vai ser a atividade que tá proposta lá no mundo tá então lá no Mudam lá eu já vou adiantar pra vocês é isso aqui que tem lá então eu vou estar falando assim ó tem o equipamento esse equipamento telefone submetido aqui o ensaio por líquido penetrante e ele revelou as indicações que estão marcadas a figurinha aqui ó e na então eu dou

aqui qual é a dimensão das indicações eu dou a comprimento e largura dimensões aqui eu dou a distância entre as indicações né então não todas as informações não é para Vocês fazerem análises isso aqui ó e aí vocês vão ter né eu disponibilizo lá essas duas normas né até para não ficar vai colocar nova Norma coloquei exatamente essas aqui né Vocês vão ter que interpretar a norma olhar essas indicações e me fala o seguinte bom quais dessas indicações tão relevantes e quais não são ele vai céu que não for relevante é irrelevante vocês vão olhar

olha a a gente olhar lá na norma é deixa eu ver aqui se ela é relevante ou não aí Vocês falam é relevante ou não B aí vocês vão analisar lá que eu falo critérios que é para mandar ser o analisar conforme os critérios para rodar E por aí vai então a primeira coisa eu vou eu tô pedindo para você só me diga então de ar até n Quais são as indicações que são relevantes e depois eu peço seguinte foi bom tá legal aí análise na Norma né quais dessas indicações relevantes são considerados defeito ou

não segundo o Critério de aceitabilidade lá que a norma da Oi e aí a festa que tiver é uma uma oportunidade né que supera o critério de estabilidade e é considerado então o defeito a peça é reprovado tá então eu peço para vocês perguntar Vocês dessas quatro peças e tenta sair provado quais são bom então assim vocês vão ter que quebrar a cabeça né podem fazer isso discutindo entre vocês né então é coisa É importante é vocês entenderem e aprenderem tá bom e é isso quer pedido lá no mundo tá bom Oi e aí tenho

dúvidas cruéis vocês me falam em bom jesus-pi é só para finalizar não eu queria apresentar para vocês aí o uma questão sobre qualificação de pessoal né então assim ó é existe no mundo lá no Brasil e nulo é qualificação aí para pessoal é de ensaios não destrutivos em visão preço São profissionais aí bastante valorizados nos no mercado aí né pessoal que ganha bem é muito comum até que pessoal que que se qualifica é que faz que estuda bastante se aprofundar nesse assunto é passa por um processo aí de certificação mano esse pessoal até às vezes

prefere não ser funcionário as empresas dessa um prestadora de serviço né então eu fui durante muito tempo gerente da qualidade né várias indústrias ali eu era o cara de Contratar vez tipo de profissional né E o pessoal aí e no mercado então é até uma opção por profissionais mecânicos aqui não é uma opção profissional Alina a vertente de você tá me enganando essa área aí então falando um pouquinho nós somos como isso funciona no Brasil né no Brasil é um lugares mais vigorosos aí na qualificação de pessoal e não destrutivos aí né Isso tudo é

gerenciado aí pela Abendi Associação Brasileira de Ensaios não destrutivos e inspeção a bem não que tem publicações excelentes e tem aí um processo de qualificação e pessoal esse sistema de qualificação de pessoal e não destrutivos pela bem ele contempla três níveis de expressão de regulável 2 nível 3 ela nível ou é mais básico de todos O inspetor nível 1 é aquele que é habilitado A Executar a realizar ensaio não destrutivo em qualquer um deles que a gente comentou anteriormente é ele se Qualifica especificamente para o ensaio né então tem inspetor qualificado fala que penetrante que

eu tô qualificado para ultrassom Doppler codificado para radiografia e a Frozen vai e eu nível 1 ele consegue ele é habilitado para executar o ensaio segundo procedimento já definidos né é o então eu é o o cara que que vai fazer o trabalho braçal ali ó não é e depois até o nível 2 o nível 2 é o cara roupa pouco mais qualificado e é o Cara que vai estar autorizado não só executar o ensaio mas interpretar o resultado né então é esse cara aqui ó que vai tá me dando e assinando os relatórios de

inspeção é de ensaio não destrutivo aqui ó né e ele vai poder tá orientando os inspetores nível 11 ah e tem um nível 3 que esse é o Bambam Esse é o cara mais qualificado né É ele que vai estar é redigindo os procedimentos de execução dos ensaios não destrutivos ali ó né é o nível 3 que Vai estar qualificando pessoal dos outros níveis também na empresa né então nível 3 é o cara que tá o mais qualificado aí no esquema de certificação de profissionais não se utilize esse cara aqui ó ele vale ouro no

mercado na bem gente consegue ter uma relação com a escada no inspetores qualificados nível 3 no Brasil não e para é o cara ser qualificado né Por esse esquema aí tem que fazer um treinamento né Não só teórico mais Prático também por um profissional nível 3 tem que ter uma experiência profissional sobre super visual é o cara que começa a trabalhar ele não vai poder ser livre outrem logo de cara né então a gente tem que ter uma uma o tempo de experiência para fazer isso vai ter que fazer um teste de acuidade visual não

tem que ter um nível de escolaridade né o nível mínimo é um nível técnico de nível médio Então é isso que vocês estão fazendo né e e tem Uma provação e um exame teórico e prático então vocês terminando esse curso aqui na do wi-fi vocês vão estar em termos de escolaridade e habilitados para estar obtendo aí qualificação né Depois de vocês fazerem essas outras coisas aqui específicas Mas você já vai você já passaram da vão ter passado a cancela básica que que a nível de escolaridade o amor ó e aqui tem a quantidade de horas

aí Então dependendo novamente do número do nível nada uma pessoa atendeu a requisitos de Treinamento especificado na Norma né tempo de experiência que é certificado para cada um dos níveis também e é isso aí né e eu deixo para vocês uma biografia a Band né Ela é muito bacana lá da ela disponibiliza graciosamente é de graça o material muito bacana não deu o link aqui para vocês esse Ricardo Andre útil né eu trabalhei com ele na minha uma das Primeiras empresas que eu trabalhei né mas já guardo mecânicas lá há 25 anos atrás o Ricardo

Leandro ti era o o gerente de sais não destrutivos é muito bom a gente sabe muito ele e ele escreveu materiais excelentes que estão disponíveis aí para download no site da Band aí ó Ah tá bom gente tá então assim ó essa daqui foi só uma uma introdução não é para vocês terem arrumar uma uma visão geral dos ensaios essa questão da Interpretação dos critérios rentabilidade é muito importante é equivale para todos os ensaios então eu não vou estar repetindo lá é a menos que alguém é que peça né Se alguém tiver dúvida pode pode

perguntar para mim tá mas a partir das próximas aulas a gente vai então se dedicar a a cada um dos métodos específicos seus princípios suas técnicas é e tudo mais tá bom pessoal tem uma visão geral bem abrangente e poder né Se alguém quiser se qualificar No futuro aí para ser um instrutor qualificado a beleza gente já
