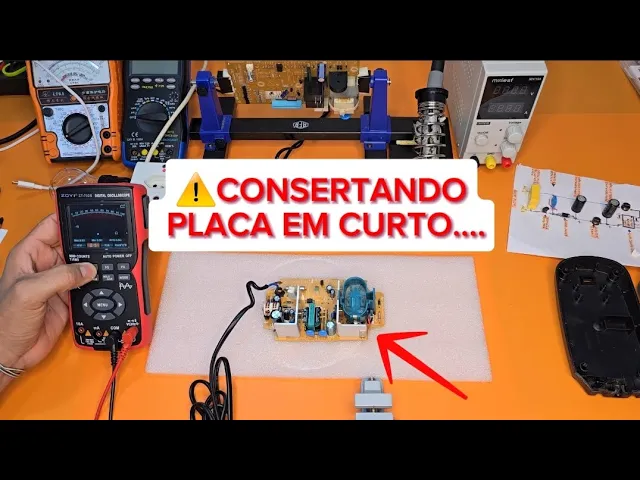

fala família globaltech tudo bem com vocês olha uma situação bem interessante pra gente resolver Veja a seguinte situação o cliente chega com equipamento para você tá já mexeu né trouxe aberto e tal e aí fala assim poxa Já troquei três fusíveis todos os três fusíveis queimaram então o que que a gente vai fazer mostrar para vocês quando o equipamento tem um curto no primário Como que você faz de forma simples para resolver tá assim eu não gosto de pegar serviço que o cliente já mexeu já entendeu fica mexendo em componente sem ter o conhecimento não é legal mas é Um Desafio e ajuda quem tá começando ó Isso aqui é um carregador e a primeira coisa que eu já faço com o cliente como eu já sei pelo que ele falou tudo certinho aqui só compensa consertar geralmente quando é no primário tá no secundário já é um pouquinho mais complicado porque se for microcontrolador já fica bem mais difícil mas no primário ainda aqui eu até dou uma uma média de preço pro cliente como eu sei que esse carregador Ele tá custando aqui na cidade uma média de R 200 R 250 é na internet sai mais em conta então já cobro do cliente r$ 80 eu falou olha posso consertar para você se tiver jeito vou te cobrar r$ 80 a o cliente confirmou que pode consertar Beleza agora vamos descobrir onde é que tá esse curto a primeira coisa que o cliente fala é que ele já colocou três fusíveis Tá três vamos observar aqui ó que a placa tá bem conservada placa super conservada tá ó top top placa aí você vem aqui você já observa que o fusível de fato está rompido ó ol fusível tá rompido aqui ó exatamente aqui ó agora eu vou mostrar para vocês a nossa técnica simples principalmente para você que não tem muito conhecimento aqui vou fazer o seguinte ó tirar a placa aqui vou trocar o fusível rapidinho aqui e vou mostrar como você faz para descobrir Qual componente que está em curto tá principalmente no primário Prontinho nunca toca na placa se o capacitor do primário estiver carregado tá agora coloca teu multímetro na escala do bip certeza que o fusível de fato está aberto escala do bip você vem aqui pega o fusível fusível aberto tá fusível queimado OK agora vou colocar o outro fusível fusível novo no lugar tá ISO aqui é o velho se o cliente falou para você que já colocou três fusíveis e os três queimaram agora a gente vai trabalhar nessa placa para descobrir o que tá acontecendo agora que você vai usar a tomada com lâmpada em sério tá vendo tomada com lâmpada em série Ah não sei fazer giov tá aí um vídeo aí que ensina você fazer ó nesse vídeo aí você vai lá e pesquisa esse vídeo da Global você faz qualquer tomada com lâmpada em série aí simples de compreender olha aí ó que que tá acontecendo Eu liguei a placa dele se eu ligasse essa placa direto como ele tava fazendo lá ia estourar o fusível tá fusível ia queimar Por que que não queimou aqui e o que que está me indicando a gente vai estudar um pouquinho isso aqui para poder partir pra solução a lâmpada em série quando você liga um equipamento que esteja em curto Tá o que que vai acontecer a corrente que deveria ficar na placa vai direto pra lâmpada mostrando pra gente que existe um curto aqui ó se existe um curto na placa e eu ligar direto em outra tomada sem a lâmpada vai estourar o fusível tá aí você vai ficar queimando o fusível o tempo todo vir um ciclo o que que eu preciso fazer para descobrir é a primeira coisa vamos analisar a placa vou colocar bem próximo para você avaliar junto comigo antes da gente fazer aqui o reparo da placa tá a correção tirar esse curto eu preciso mostrar aqui é uma responsabilidade Nossa para quem tá começando tá com a eletrônica então isso vai ajudar quem tá começando com eletrônic se você é curioso Não mexe não adianta você tem que ter um conhecimento mínimo aí para poder mexer agora observa estou com a placa aqui ali eu já deixei um um um rascunho ali um esquemático pra gente Mostrar onde é que Possivelmente esteja o curto lembrando a gente vai consertar essa placa aqui na íntegra para vocês agora o que eu preciso mostrar antes disso tá antes observem essa placa aqui ela é uma fonte chaveada muito comum na maioria dos equipamentos tá o que vai mudar é o tamanho a fonte chaveada no geral dependendo da topologia dela o que vai mudar é o tamanho tá principalmente dos componentes você vai pegar uma plaquinha de um carregador de celular é uma fonte chavea que tem ali só que os componentes são tudos pequenininhos você pega essa fonte aqui ó componentes maiores fonte chavea do mesmo jeito que que isso quer dizer Geovani no final das contas entra a tensão da rede elétrica aqui ó corrente alternada tá E vai ter na saída uma tensão que você vai precisar aqui é um carregador vai precisar de uma tensão aqui na saída tá de três ponto alguma coisa em volts Só que essa tensão precisa ser controlada não é só entrar aqui e transformar ela ó retificar não precisa ser controlada tem tudo um um cronograma aí então ela entra aqui tá ela vai ser filtrada vai ser retificada filtrada vai passar por um por uma chave aqui ó já que é é já que é uma fonte chaveada vai passar por uma chave vai ficar chaveando tá tá ela vai ficar comut para poder gerar a tensão na saída Então a gente tem uma aula bem top sobre a fonte chaveada e a Fonte linear diferença das duas é muito bacana essa aula mas a princípio Observe o seguinte ela vai fazer o que aqui nós temos aqui ó alimentação ó fase fase ou fase neutra entrando aqui ó um lado da fase vai passar por um fusível ISS aqui tá em série ó um lado vai passar pelo fusível Lembrando que eu não estou tocando nos componentes do outro lado você não pode est pegando os componentes ó eu tô pegando nas l laterais ó olha aí ó como é que tá ok então você vai aqui ó a uma fase continuando uma fase vai Aqui passa entra no fusível sai no fusível vai por esse varistor esse resistor tá vendo ó resistor aqui ó Desce aqui vai nesse varistor e o outro lado da fase já passa nesse varistor aí a gente tem alternada aqui Entrando nos diodo vai passar por os diodos quais os diodos retificadores dessa placa no primário este este este e este ó diodo 1 diodo 3 diodo 2 e diodo 4 tá para retificar temos um capacitor aqui já depois dos diodos ó já temos o capacitor daqui a gente tem o maior capacitor que é o capacitor de filtro principal esse aqui ó capacitor de filtro principal aí você observa que você tem esse mosfet o mosfet tá aqui no lugar de queijo de uma chave liga e desliga é uma chave Giovan sim é uma chave liga desliga o mosfet vai fazer isso aqui ó porque aqui eu tenho um contínuo tá olha só quando você tem corrente contínua você não consegue transformar através de campo magnético se você colocar direto aqui ó se eu ligar nesse transformador aqui ó diferente do linear Se eu colocar aqui uma alimentação contínua tá corrente contínua para poder sair no secundário não vai sair nada tá então ela precisa chavear tá esse tipo aqui é chaveada vai ficar chaveando quando ele chaveia uma tensão no primário Aí sim você gera tensão no secundário tensão que vai precisar para esse tipo de circuito OK agora a gente vai descobrir onde é que pode ser que tem o curto tá a gente vai consertar ó com esse esquemático Vai facilitar bastante para você que tá aprendendo observa aqui eu tenho uma fase aqui eu tenho uma outra alimentando vindo direto da tomada entrando aqui pode ser fase fase fase neutro tanto faz mas eu tenho fase nesses dois aqui tá então observem tudo que estiver paralelo a esta essas duas fases tudo que estiver paralelo é possível da gente encontrar o curto por exemplo pode ser esse capacitor pode ser esse varicor capacitor eletrolítico capacitor eletrolítico a gente inclusive pode ter um curto lá no ci oscilador ó que nesse caso aqui ó é um 304 ó um lnk 304 PN poderia ser um outro a gente pode ter um curto lá na chave esse chaveador tá no lugar daquela chave lá que eu mostrei do mosfet tá tá no lugar do mosfet você imagina como se fosse o mosfet aqui esse aqui é chave interna então o curto pode estar até aqui ó tá da daqu para lá eu já tenho o secundário da placa você vê que eu tenho um regulador aqui ó de 5 V ó regulador tem os capacitores no secundário tem as tensões que eu precisa encontrar mas não importa agora a gente vai trabalhar em tudo que pode causar um curto em paralelo Esse é o primeiro primeira coisa que você precisa ver então a gente vai pra bancada agora prática multímetro na escala do bip não tem para onde correr tem que fazer assim OK lembrando isso aqui não é regra tá gente isso aqui é a forma que eu faço Prontinho na escala do bip eu venho direto aqui ós já é uma técnica que eu tô passando para vocês coloca aqui ó se ele bip Passe aqui a chance da gente ter um curto no no nos diodos nesse que aparece para você a chance de ter um curto aí era grande tá por qu tá no primário então a gente não tem um curto aí ó Por que não tem Giovan pode ter que a gente pode ser que a gente tenha diodo com defeito pode são quatro diodos Mas a gente não tem curto ó pelo menos a gente não tem curto ó tá vendo Então o curto tá depois dos diodos já é uma técnica legal se você faz isso bipa Opa a gente tem curto antes do capacitor ó bem antes no diodo o curto pode estar no diodo o curto poderia tá onde agora ó no varistor não tem o curto no varistor isso aqui me entrega muitas informações ó isso aqui ó só de eu colocar aqui bipasso que medir de cara ó ó vistor se bip passe V de outros tá Pelo menos eu não tenho nenhum dos dois em curto porque se tivesse com certeza ia bipar Ok então o que que me mostra isso que o cur está pra frente tá mesmo assim você pode medir Ah eu tenho dificuldade com essa questão aí do do da placa tem várias aulas aí da Global vai lá no o link vou deixar o link na descrição do vídeo entra aí no no nos grupos tá você me procura lá que tem algumas aulas ali interessante vou fazer o seguinte agora agora se eu fizer isso aqui no diodo no no fusível tá normal o fusível tá funcionando aí o que eu vou fazer para mostrar para vocês onde é que eu tô medindo para vocês entender senão não adianta fusível OK tá que que eu tô fazendo agora eu vou medir tá não preciso nem medir eu não preciso medir aqui o varistor a linha do varistor não preciso medir não preciso medir o diodo porque não me apresentou curto quando eu coloi aqui ess écnica agora o que que eu vou fazer medir a chave tá vendo aqui ó ó V medir o mosfet noo aqui é um se ocador mas aqui é um mosfet é uma chaveou medir se não tem curto nela e vou medir se não tem curto nos dois capacitores aqui ó neste nesse aqui ó ó tá eu não preciso medir aqui o nosso indutor Não precisa aqui não tem curto não tá olha só aqui tá me mostrando um curto aqui ó ó ele tá mostrando um curto esse aqui normalmente não acontece eu estou medindo no mosfet agora eu vou medir em cima desse capacitor ó o capacitor está em curto tem coisa errada com capacitor tá vendo ou o capacitor ou na linha dele agora que viio uma uma técnica legal vou deixar ele aqui eu não vou tirar o mosfet Tá eu vou tirar primeiro o capacitor aí depois eu vou tirar o mosfet se eu remover esse capacitor a lâmpada parar tá se a lâmpada não acender mais da forma que acendeu aqui ok a gente resolveu o problema vou tirar o capacitor vamos na mesma linha que a gente tava medindo Eu tava medindo aqui Eu tava prando curto correto capacitor poderia ser capacitor poderia ser a chave aqui vou medir no mesmo ponto ó l tem um bipe ó não tem nada isso com a placa fora da tomada sumiu curto isso não significa que esteja bom vamos fazer o seguinte Será que a lâmpada Vai acender ó a lâmpada não acendeu mais tá e prova que tem tensão chegando aqui é essa aqui ó observa vou medir aqui vocês vão observar ó alternada 130 V chegando aqui ó bom já tem um capacitor aqui ó só para adiantar as coisas ó observem capacitor de 47 micro por 450 V esse aqui muda o que giov esse muda que ele é de observa ó ele é um capacitor de 47 mic 400 V 50 v a mais não tem problema e por que que eu já separei esse capacitor vou explicar para vocês porque quando eu olhei essa placa é por isso que é bom fazer uma boa inspeção visual quando eu olhei essa placa Eu já falei esse capacitor tem problema tá então a gente vai fazer o seguinte ó vamos colocar o capacitor e ver se a placa vai parar de queimar fusível a gente sabe que esse pastor não vai poder ficar aqui ó pelo tamanho dele tá ele realmente não vai poder ficar aqui nesse lugar mas já mostra pra gente se vai normalizar ou não ligando a placa na tomada com lâmpada ins séa ligamos a placa ó observa o seguinte ó aqui ele já começou a mostrar uma coisa interessante pra gente ó ó a placa já reviveu tá vendo ó ela piscando aí ó e neste caso aqui é interessante porque a própria a informação que vem aqui em cima na tampa já mostra pra gente ó led ó LED verde piscando é sinal que a placa já está ligado energizada tá vendo tá na tomada agora como ele não trouxe a bateria fica difícil testar mas pelo menos a gente já conseguiu mostrar que a placa tá funcionando mais um teste que não pode faltar seria esse aqui ó coloca na escala de DC é multímetro tá coloca aí se for 220 V coloca em 600 V sempre Acima tá e verifica se tem uma tensão aqui na saída Ó tem que ter uma tensão na saída ó e estável tá vendo ó 3. 7 V aqui ó quase 4 V tá vendo 3. 7 V Ok resolvemos o problema vocês viram a técnica que a gente utilizou uma tomada com lâmpada em série n utilizando o multímetro para ver o bí e tudo mais é basicamente isso aqui se não resolvesse no capacitor qual seria o próximo componente que eu ia fazer o teste eu ia direto pra chave ou seja pro mosfet tá o curto estava me mostrando que estava entre o mosfet ou o capacitor e nós resolvemos trocando o capacitor até porque observei uma parte escura aqui embaixo né tipo que tivesse vazado o capacitor então na inspeção visual você já tem que Observar isso aí ó outra coisa importante para você observa você que tá desempregado quer fazer uma boa renda extra com consertando eletrodoméstico eu vou deixar para você meu WhatsApp eu tenho uma novidade para você você sabe que hoje é capaz de se você tiver o treinamento correto você é capaz de ganhar 5 1000 6.
