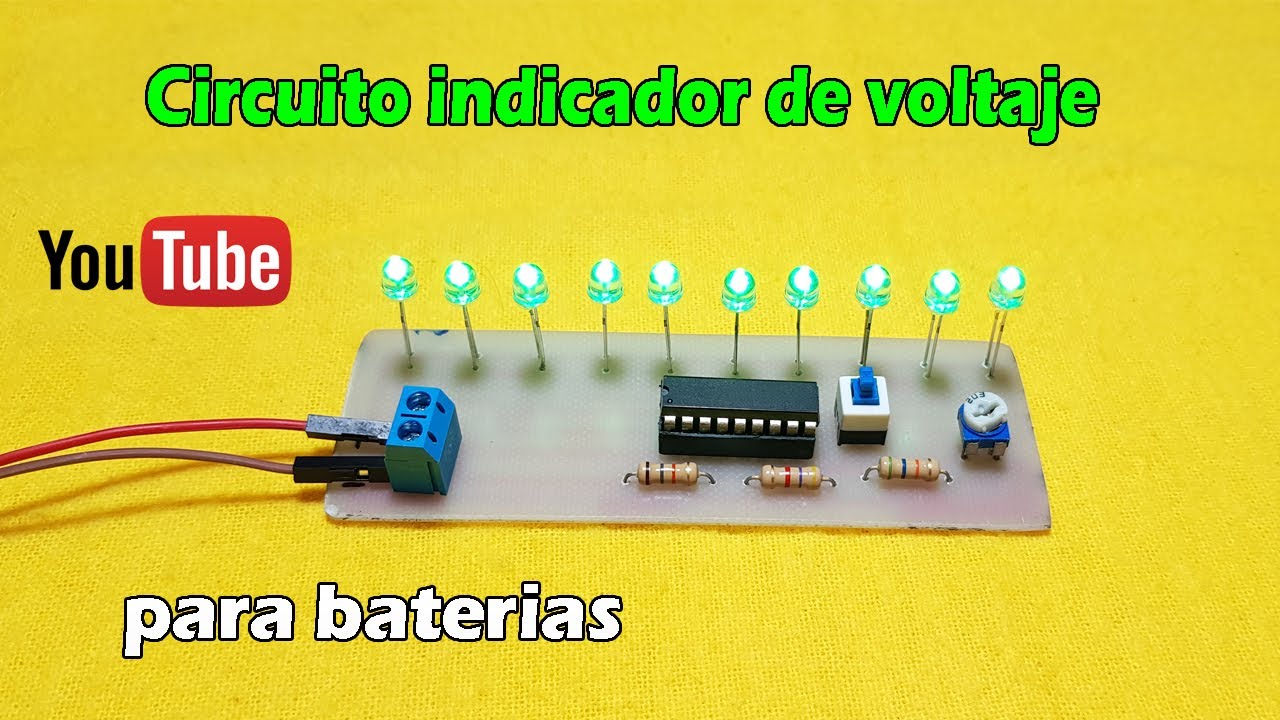

[Música] sí hola amigos cómo están aquí volvemos con un nuevo vídeo en este vídeo vamos a hacer un circuito indicador de voltaje de baterías de 12 voltios el circuito es muy simple miren ahí está consta de 10 y 2 leds y para simular una batería en mi caso voy a utilizar una fuente de alimentación variable ustedes pueden utilizar su batería pero en mi caso yo lo voy a simular con una fuente de alimentación entonces voy a encender mi fuente miren los leds no deben encender cuando yo vaya subiendo el voltaje de mi fuente de alimentación que sería que en nuestra batería se está cargando los leds se van a encender de izquierda a derecha miren voy a subir el voltaje de mi fuente miren como vemos los leds se van encendiendo vamos a subir más a esta noble tes blancos seguimos encendiendo ya miren va subiendo y quiere decir esto que nuestra batería se está cargando es también ahí tenemos 10. 9 el último led todavía no se enciende eso quiere decir que nuestra batería todavía no se carga al 100% sigamos subiendo miren 11. 8 12 voltios el último led aún no enciende y 12.

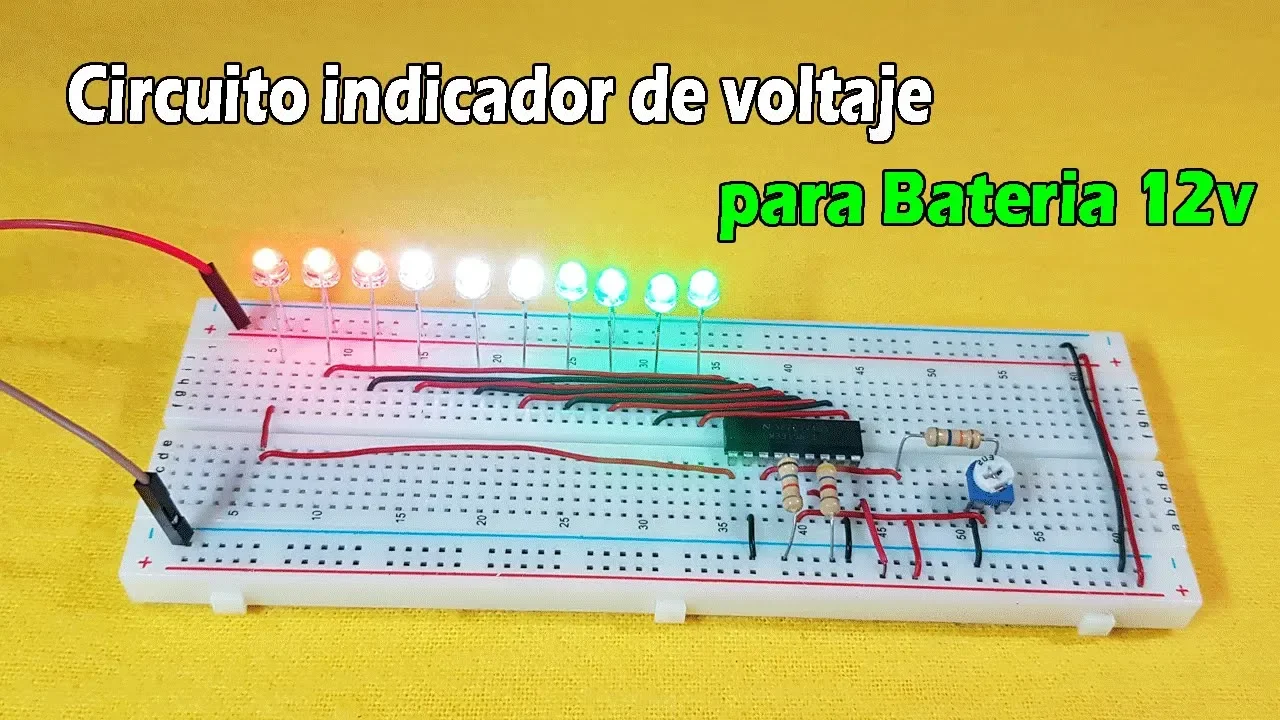

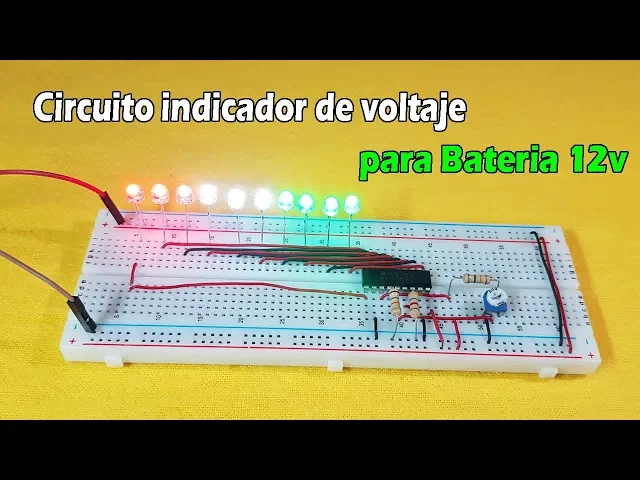

8 aún nada está configurado que le encienda a mis 13 voltios en 13 voltios miller ya enciende en 13. 1 a 13 voltios ahí está así que amigos vamos a ver cómo hacer este circuito indicador de voltaje de baterías y para configurarlo en 13 voltios enciendan todos los leds esto lo vamos a hacer con la ayuda de este potenciómetro pequeño al final del vídeo les voy a enseñar cómo regular para que los leds enciendan con 13 voltios de nuestra batería después si quieren que los leds se enciendan con 12 voltios pues también se regula con el potenciómetro es el pen del gusto que ustedes pero normalmente las baterías trabajan con 13 voltios voy a bajar el voltaje y la leche para los subimos se encienden y se apagan miren variamos el voltaje de nuestra fuente hilos es también se van a apagar de acuerdo al voltaje que está ingresando a nuestro circuito está así que amigos acompáñenme con este vídeo les voy a enseñar paso a paso de cómo hacerlo tengo el diagrama los materiales y la explicación lo vamos a hacer paso a paso de cómo le ensamblado en la protoboard pues miren este sería el circuito en la proto word ahí está tengo por acá todos los leds pueden utilizar cualquier color del led acá tengo el integrado el potenciómetro y las resistencias como vemos son pocos componentes ahí está así que amigos vamos a ver cómo hacer este circuito en la pro todo empiece mos con el vídeo por acá tenemos el diagrama de nuestro circuito indicador de voltaje de batería de 12 voltios como vemos vamos a alimentar con 13 voltios estamos utilizando lo integrado en lm 39 15 también podemos utilizar el integrado lm 39 14 el pin 3 va positivo tengo una resistencia de 56 kilos y un potenciómetro de 20 kilos también pueden utilizar un potenciómetro de 10 kilos miren el pingüino va tierra el pin 3 lo estamos llevando a la resistencia de 56k y el pin 2 del potenciómetro lo estamos llevando al pin 5 del integrado el pin 6 y 7 van con un puente y ahora vez van con una resistencia de 4. 7 kilómetros hacia negativo el pin 2 y 8 van a negativo el pin 4 va a una resistencia de 18 kilómetros ya la vez esta resistencia va a negativo el pin 9 lo estamos llevando a positivo pero con un pulsador o un interruptor esto es para que nuestros leds funcionen de dos formas que ya lo vamos a ver en la práctica tenemos el pin número 10 el 11 el 12 hasta el 18 y el ping 1 también lo estamos llevando como vemos los nudos de los dioses lo estamos llevando positivo y los cátodos van a los pines del circuito integrado así que amigos éste sería el diagrama el diagrama les estoy dejando en la página web la dirección de la página web está en la descripción de este vídeo ingresan allí y les va a enviar a la página para que puedan descargar el diagrama por acá tenemos los materiales que vamos a utilizar para este circuito como vemos ver en consta de pocos componentes tenemos el circuito integrado el lm 39 15 un potenciómetro pequeño de 20 kilos una resistencia de 4.
7 kilos una resistencia de 18 kilos una resistencia de 56 kilos estas tres resistencias que tengo aquí son de medio batió tres diodos leds de color rojo tres diodos leds de color blanco y cuatro diodos leds de color verde estos leds que estoy utilizando son leds ultrabrillantes así que amigos estos serían todos los materiales miren aquí tenemos todos materiales tenemos una protoboard aquí tengo los componentes el integrado la resistencia los leds por acá tengo cables que les va a ayudar para cortar estos cables tenemos por aquí un alicate de punta así que tenemos todo lo necesario ya para empezar a ensamblar nuestro circuito indicador de voltaje de una batería así que vamos ya ensamblar todos estos componentes aquí en el la protoboard primero lo que vamos a hacer es limpiar el positivo de la parte de arriba con el positivo de abajo y el negativo de arriba con el negativo que tengo acá para eso tengo estos cables hitos que ya he cortado un pin va a ir acá arriba y el otro pino aquí abajo y lo mismo hacemos con el negativo acá un pin y el otro pin aquí abajo entonces aquí ya tenemos alimentado la parte de arriba con la parte que tengo aquí abajo en algunos protágoras en esta parte está abierto así que hay que hacer un puente de esta parte de acá por acá y esta parte de la portadora hay que hacer un puente hasta esta parte pero en mi caso la guía de arriba es una sola y el positivo también tenga en cuenta ese dato primero lo que vamos a poner aquí en el portador son los diodos leds por acá lo tengo separados tengo tres leds rojos tres leds blancos y cuatro leds de color verde para saber si están operativos estos dioses vamos a un led de color rojo porque yo ya lo he probado y miren estos leds tiene dos pines el pin más grande es el ánodo y el pin más corto es el cátodo o aquí también pueden darse cuenta en un lado del diodo led está como plano o cortado miren ahí está ese sería el cátodo para probar si está operativo en nuestro led vamos a hacer un circuito serie muy simple vamos a necesitar de una resistencia de 330 ohmios sus colores son naranja naranja marrón lo vamos a ubicar aquí en la protavoz de esta forma el pin más grande de leer como les digo es el positivo o el ánodo lo vamos a poner aquí en la resistencia en este pin o sea a la izquierda va a ir el ánodo y el cátodo lo vamos a llevar hacia la derecha miren de esta forma es muy simple la conexión la resistencia el ano y el cato entonces nuestra fuente de 5 voltios el cable negativo lo vamos a poner aquí en esta parte y el positivo lo voy unir a la resistencia miren ld enciende lo voy a dejar por acá ahí el led está encendido vamos a cambiarlo por acá para hacer las pruebas con los demás leds este sería led rojo para acá tengo un led blanco vamos a probarlo miren el pin más grande es el ano entonces el ánodo a la izquierda a la derecha tenemos el cátodo miren el leer enciende de color blanco el ánodo a la resistencia y el cátodo lo lleva hacia el negativo de mi fuente míreme led de color verde esta forma de probar un diodo led muy simple el circuito en mi caso los leds rojos van a ir a la izquierda y hacia la derecha van a ir mis leds de color verde en esta forma va a encender los rojos luego los blancos y luego los verdes entonces el ánodo lo llevará hacia arriba y el cátodo hacia abajo de esta forma ánodo hacia la línea roja que va a ser mi positivo y hacia abajo el cátodo porque ponemos el siguiente led ahí tenemos ya dos dobletes para acá tengo otro de oler aquí tengo otro diodo led y así amigos lo voy a ir poniéndole hasta estas partes [Música] entonces amigos miren ya terminamos de poner todos los leds en total tengo 10 diodos leds en la parte de arriba en la línea de color rojo que va a ser el dispositivo allí tengo todos los ánodos y los cátodos lo estoy llevando aquí abajo y miren aquí tenemos al circuito integrado al lm 39 15 como les comenté también pueden utilizar el circuito integrado el lm 39 14 este integrado tiene 18 pines para saber cuál es el primer pin hay que ubicarse en un extremo del integrado aquí tiene como un pequeño orificio y aquí está como una muesca hacia la izquierda tengo el pin 1 por acá tengo el pin 9 y el 10 el 11 y por acá tengo el 18 los pines de un circuito integrado se lee en forma de v de esta forma el 1 el 9 el 10 y por acá tengo el 18 entonces este integrado yo lo voy a ubicar en esta parte por acá miren ahí está por acá tengo el pin número 1 el 9 el 10 y por acá tengo el 18 como dice en el diagrama el primer led que va a encender sería el pin número 1 el que tengo acá miren y el integrado y luego llevar a este cátodo de este led para esto tengo por acá un puente no hay bar por acá lo llevamos hacia abajo ojo que está en la misma ranura del cátodo de este led hasta por acá y con este cable lo vamos a llevar hacia el pin número 1 del integrado lo conecto aquí y por acá también el cátodo de este negro estoy llevando con este cable hacia el pin número 1 y pues para saber si es que éste cátodo ésta que llega hasta el pin número 1 para eso vamos a necesitar de nuestro multi tester vamos a poner en escala de continuidad ahí lo tengo miren por acá tengo la protavoz así que vamos a medir uno de los pines del múltiple este lo pongo en el cátodo del led y el otro ping del multi tester lo vamos llevar al pin número uno miren ve hay continuidad cada conexión que ustedes hagan miran con su multi tester debe llegar a las conexiones que ustedes han hecho y así ustedes van a hacer todas sus pruebas para todas las conexiones ahora voy a conectar el pin 18 con este de doler por acá tengo el cátodo de este led lo vamos a llevar al pin 18 del integrado y el pin 18 es el que tengo acá míreme lo mismo hacemos con este siguiente led con el tercero por acá lo conectamos y lo vamos a llevar al pin 17 el pin 17 con este cátodo de helio les hacemos lo mismo con este led con el cuarto lo vamos a llevar al pin siguiente que tengo por acá aicm lo estoy conectando al pin número 16 el pin número 15 que tengo por acá lo vamos a conectar al pin de éste cátodo de este led miren las conexiones el pin número 15 que va por acá lo llevo con este cable hasta esté acá todo donde esté led ahora el pin 14 del integrado también lo vamos a conectar con un cable y lo voy a llevar a este led el cátodo de éste le lo estoy llevando por acá con este caso rojo hacia el pin número 14 el siguiente led que sería este camino cátodo voy a conectar este cable de color negro y lo vamos a llevar al pin número 13 ahora este led vamos a conectar con este cable y lo vamos a llevar hacia el pin número 12 del integrado ahí tenemos el pin número 12 del integrado conectado al led el siguiente cátodo de led vamos a conectar por acá y lo vamos a llevar hasta el pin número 11 y tan solo falta conectar miren este led con el pin número 10 del integrado entonces por acá lo conecto este cable de color rojo y lo vamos a llevar por acá entonces amigos miren ahí tenemos las conexiones es muy simple de hacerlo como lo indica en el diagrama el pin número 6 y 7 lo vamos a puentear y pues el pin número 6 y 7 lo tenemos en esta parte por acá vamos a hacer un puente con este cable ahí tenemos bien m67 este es el 8 y acá tengo el 9 el pin número 2 y el pin número 8 lo vamos a llevar al negativo este es el pin número 2 así que vamos a llevar a negativo ahí es también en el 2 y por acá tengo el pin número 8 también lo vamos a llevar a negativo y por acá tengo una resistencia de 18 kilos sus colores son marrón plomo naranja esta resistencia de 18 k sale del pin número 4 del integrado y el pin número 4 tengo por acá el pin 4 del integrado lo estamos llevando a negativo con esta resistencia de 18 kilos y acá tenemos ninguna resistencia de 4. 7 y quelonios sus colores son amarillo violeta rojo esta resistencia sale del puente que hemos hecho acá o sea del pin 6 y 7 sale esta resistencia hacia el negativo ahora vamos a conectar el pin número 3 hacia positivo pero en mi caso con este cable lo llevará hasta esta parte ya que por allí también vamos a conectar una resistencia de 56 acá entonces el pin 3 o tengo por acá y lo estoy llevando por acá miren vez lo voy a asegurar con esta pinza el pin número 1 el 2 por acá tengo el pin número 3 lo estoy llevando con este cable hasta esta parte por acá tengo la resistencia de 56 kilos sus colores de esta resistencia es verde azul naranja esta resistencia como hice en el diagrama sale del pin número 3 del integrado y lo vamos a llevar por acá de esta forma miren ve así lo vamos a poner la resistencia de 56 kilos el pin número 3 de este integrado lo vamos a llevar a positivo así que por acá lo tenemos el pin número 3 lo conecto con este cable miren este ping de la resistencia también sería el pin número 3 de la integrado lo estamos llevando al positivo la línea que tengo aquí abajo así que tan sólo nos falta conectar nuestro potenciómetro yo estoy utilizando este potenciómetro pequeño miren tiene 3 pines este potenciómetro desde 20 kilos como les dije también pueden utilizar un potenciómetro de 10 kilos mirándolo así de frente como vemos bien tiene tres pines el primer pin de la izquierda este de acá sería el pin número uno éste el pin número 3 y el que tengo en la parte de atrás sería el pin número 2 entonces ninguno el pin 2 el de atrás y este es el pin número 3 en el diagrama dice que esta resistencia de 56 k va al pin número 3 de mi potenciómetro entonces este potenciómetro voy a poner aquí en esta parte el pin número 3 debe ir con la resistencia y pues miren aquí tenemos esta resistencia va a ir con el pin número 3 de el potenciómetro el pin número uno de este potenciómetro pequeño lo voy a llevar al negativo entonces el pin número uno de este potenciómetro lo estoy llevando al negativo que lo tengo por acá ahora falta conectar el pin número 5 del integrado y lo tengo por acá es el primero uno el dos el tres el 4 del 5 este pin número 5 le falta conectarlo con el pin número dos del potenciómetro voy a hacer esa conexión y miren como vemos ya terminamos de hacer todas las conexiones miren el pin número 2 de este potenciómetro lo estamos llevando hacia el pin número 5 de él dado por acá tengo un cable para conectar el pin número 9 hacia el positivo míreme el pin número 9 que es el de acá lo vamos a conectar al positivo lo primero que vamos a hacer es el potenciómetro hay que llevarlo a 0 ohmios o sea que hay que moverlo acá tienen como un orificio este es como una perilla miden para mover el potenciómetro en mi caso yo lo voy a mover a 0 ohmios osea miren de esta forma así en forma antihorario ahí y ahora y nos quiera más llega a un tope o sea está así hemos girado en forma antihorario lo dejamos allí entonces vamos a hacer ya las pruebas de nuestro circuito indicador de voltaje de batería de 12 voltios en los amigos vamos a hacer las pruebas para simular digamos la batería si es que está descargada o si es que está en su voltaje máximo para eso yo voy a utilizar una fuente de alimentación variable que lo vamos a simular como si fuera una batería vienen para acá tengo los cables de mi fuente de alimentación el positivo lo ponemos acá abajo en la línea positiva y el negativo lo va a poner en esta línea de acá como aquí abajo tenemos alimentado por estos puentes lo estamos pasando la alimentación a la parte de arriba entonces nuestro potenciómetro lo tenemos girado en forma antihorario hacia la izquierda así o sea en 0 mios y entonces procedemos a encender la fuente lo tengo en un voltio como vemos los leds no deben de encender que voy a hacer lo siguiente vamos a ir subiendo el voltaje de la fuente hasta el voltaje que ustedes quieran en mi caso lo voy a subir hasta 13 voltios ese sería el voltaje máximo de una batería voy a subirlo a mi fuente hasta los 13 voltios ahí lo tengo en 10 voy a seguir subiendo el voltaje de mi fuente para llegar hasta 13 voltios 12 punto y ahí lo tengo miren mi fuente de alimentación en 13 voltios entonces qué vamos a hacer con la ayuda de un destornillador nos vamos a fijar en esta parte del potenciómetro y lo vamos a ir girando lentamente hacia la derecha o sea en forma horario a ver vamos a ver vamos a ir empezando miren lo estoy girando en forma horario miren como vemos los leds se van encendiendo de 1 cuando encienda ya el último led alguien lo voy a dejar miren falta los dos últimos mira historia en el penúltimo y voy a encender el último led y allí lo vamos a dejar ahí está allí encendieron todos mis let's digamos que los leds rojos serían el voltaje mínimo de la batería descargada y cuando los leds se enciendan todos hasta el último led de color verde quiere decir que nuestra batería está con el voltaje máximo a ver vamos a subirlo a 13 voltios miren ahí lo tengo mi fuente en 13 voltios ahí está entonces allí lo vamos a dejar entonces cuando nuestra batería está descargando y demás bajar el voltaje simularlo los leds se van a ir apagando miren la batería se sirve descargando miren ahí está y la batería cuando yo lo estemos cargando ya sea con paneles solares o con un cargador de baterías miren los leds va mailings entiendo cuando llegue a 13 voltios nuestra batería los sets se van a encender todos por ejemplo si es que están así quiere decir que no está batería todavía no está cargada al máximo por ejemplo 9 puntos 6 voltios entonces vamos a ir subiendo miren en 10. 6 el último led todavía no se enciende así que nuestra batería todavía no está cargada vamos a ir subiendo 12.
3 12. 5 hasta 12. 8 todavía no enciende cuando llegue a 13 voltios vamos a ver miren bien 13.
