Okay muy bien muy buenos días con todos saludo para Iván Ángel Carlos Jorge Víctor Alex muy buenos días espero que tengan Bueno espero que tenido una buena noche y obviamente que día no sabemos que es un día domingo muchas veces se suele tener actividades ya programadas normalmente los domingos son más familiares y es por eso que normalmente se programa dentro de Estas Actividades eh Por horas de la mañana para ya estar un poco libres por la tarde correcto bien eh nosotros ya hemos comentado ya el día de ayer todas las actividades con respecto a los
proyectos a nivel instalaciones de comunicaciones ya hemos hecho la distribución directamente de los gabinetes tanto el gabinete principal como los gabinetes secundarios también hemos entendido de De qué manera se va a considerar la distribución de los puntos Tanto también la distribución de las cámaras el tema de perifoneo y entre otros puntos conjuntamente con el tema de las cajas de paso que es muy importante y hemos dicho que las cajas de paso cumplen una función más de distribución de de los conductores que nosotros vamos a usar de acuerdo es muy importante tener en cuenta ello eh
más que todo por el tema de las dimensiones de igual manera también eh vamos a a incluir ya en este en el tema de Instalaciones de comunicaciones el tema de Señales contra incendio lo vamos a hacer correcto pero antes de realizar esas actividades incendio se ha invitado correcto un amigo colega ingeniero de sistemas al ingeniero Iván Jiménez que va a dar una pequeña presentación de qué realmente o cómo funciona diamente cada uno de los elementos que están incluidos dentro de los gabinetes sabemos muy bien que Encontramos un servidor up Patch panel que ya había comentado
los organizadores de cable los entre los upss e los distribuidor barras de puesta tierra y entre otros elementos vamos a tener en este caso la participación nuevamente del ingeniero Iván Jiménez para esta presentación bien eh No sé si me escuchas Iván Sí sí correcto correcto no sé Si Ah por favor amigos no sé si se puede visualizar la pantalla Me podrían confirmar mediante el [Música] chat okay Sí se ve se ve Iván puedes continuar En todo caso te doy el pase el plano de casualidad también se ve este el Autocad se puede ver o no
se ve sí se visualiza el plano si se ve la también la presentación ya listo okay Este voy a partir a explicar E los el equipamiento que se usó para el proyecto no de mejoramiento de servicios educativos de la institución educativa secundaria 12 de mayo caracoto eh un poco de lo que se Tratará hoy día del marco normativo peruano tenemos no que el año 2020 y el año 2021 salió dos normativas no vigentes que actualizaron y que está bueno actualmente en vigencia no la ntp ISO 11801 1 que es referido al cableado genérico para instalaciones
de cliente Que en esta se divide en dos partes en s no parte uno y parte dos la parte uno es los requisitos generales no eh Por qué salió esa Norma técnica porque en sí a nivel mundial existe la normativa internacional la ISO 11801 y el Perú trató de adaptar no esa normativa a su marco peruano no y sacó y sacó precisamente eso bajo la el nombre o denominación de Norma técnica peruana no en esta normativa podemos encontrar Este aspectos que tienen que cumplir los sistemas de cableado estructurado como son la entrada de entrada de
servicios los cuartos de equipos los cuartos de telecomunicaciones y gabinetes el cableado vertical el cableado horizontal y las áreas de trabajo y Asimismo también en relación a esta Norma también está la Ana la 568 Que también habla no de sistemas de cableado estructurado otra Norma también a mencionar es la 33 1229 que trata más de redes de enlace de telecomunicaciones para edificios y otras estructuras no que también es eh información requerida que se solicita también que todo proyecto contemple no estas normativas en esencia un sistema de cableo estructurado Está compuesto por estos elementos no en
esta parte lo que se Muestra ahorita son los elementos pasivos Por qué pasivos Porque no no conducen este no generan tráfico no descargan tráfico simplemente los transportan o los reenvían eh tenemos No acá el el panel de conexiones También conocido como p panel a nivel comercial este cuando los compran es se conoce con el nombre de panel no pero para los fines de la ISO la ISO 11801 se conoce como panel de Conexiones este equipo reside en el gabinete de telecomunicaciones y el gabinete está dentro del área de telecomunicaciones eh este equipo es acompañado por
un cordón de equipo que lo que hace es Conectar a los equipos activos que en este caso acá debería un switch [Música] no un switch con varios puertos desde del panel de conexiones Hasta los equipos tenemos hasta 5 Met para usar en cordón de equipo o Patch cor pueden ser cables de 1 metro cables de 2 Met TR y lo que lo que no podemos pasarnos es los 5 metros que señala no la normativa desde el panel de conexiones que está dentro del gabinete sale un cable que va hacia la salida de telecomunicaciones a este
cable se le conoce como cable de enlace permanente o cableado horizontal el cableado Horizontal es aquel encargado de interconectar el panel de conexiones y las salidas de telecomunicaciones Y este tiene que medir O tiene que tener una distancia máxima del cable de 90 m no Acá hay algo que no se está mencionando que como Mínimo debería tener 14 m de distancia no Y como máximo 90 m no puede superar en ningún momento los 90 m no Por qué también se le llama cableado permanente porque en general este cable nunca va a Ser reemplazado siempre va
a estar en la dentro de la edificación bueno no no nunca no serían tiene un tiempo de vigencia de 15 años más o menos este tipo de cableado el horizontal Generalmente va por ductos internos hasta las salidas No ya sea por tubería este SAP o por este de condu no mt cond bien en las salidas tenemos no el el Face Plate y la caja dosable Asimismo tenemos los jacks que son básicamente los puertos acá los puertos donde tú Vienes con un cable que es un cordón de área de trabajo o o linec también se le
conoce como linec vienes y lo conectas a la la salida y del otro extremo deberías conectar un equipo que puede ser una computadora un ordenador o un teléfono o también puede ser también una cámara o un Access Point o un este punto de acceso inalámbrico este cordón no puede superar también los 5 m que establece la normativa puede ser de 1 m 2 m 3 m 4 m 5 M pero nunca debe superar los 5 m ahora a la suma del cableado a la suma de los este de los cordones de equipos más el cableo
horizontal que hacen una suma de 100 Met porque tenemos 5 + 5 + 90 cumplimos los 100 Met a todo este a todo este tramo de cableado se le llama enlace canal y el enlace canal no puede superar los 100 m bien después tenemos los gabinetes de telecomunicaciones no tenemos gabinetes De piso También tenemos gabinetes de pared los gabinetes de piso este son grandes en tamaño no y tienen una altura este ya definida una consulta el cable que estamos hablando Qué tipo de cable es bien este la normativa permite escoger no entre cable 5e 6
6a 7 7a 8 esas categorías de cableado hay ahora Categoría se está asignado una velocidad específica no como por ejemplo la categoría 5e trabaja 100 megabit por segundo la categoría 6 trabaja a 1 gig por segundo la categoría 6a trabaja a 10 gigabits por segundo la categoría 8 trabaja a 40 gbit por segundo y a ver me estoy olvidando la categoría 7a trabaja a 25 gabit por segundo o sea mientras la categoría sea más alta eh mayor va a ser el ancho de banda o la idad de transferencia que van A sentir los dispositivos este
finales no pero siempre en cuando que todo el enlace canal O sea el cordón de equipo más el panel de parcheo más el cableado horizontal más los jacks de la salida y el otro panel y el otro cordón para conectar a la computadora todos estos sean de la misma categoría si en caso en alguna parte del enlace canal se coloca digamos este un cableado o un cable de menos categoría o digamos si todo est 6a y una parte se lo que van a hacer los Equipos es trabajar a a la velocidad del menor que en
este caso es de se y que trabajaría no a 10 GB sino a 6 a 1 gig Entonces es importante no que cuando se empiece a trabajar en esto se elija este la categoría de cableado con las cual se va a utilizar porque en cierta medida también eso va a influir en los equipos adicionales que vas a que se van estar no como el panel de parcheo y los jacks en en las salidas de telecomunicaciones Asimismo los equipos Activos como los switches también necesitan soportar esa velocidad no para que todo en enlace canal fluya no
a la velocidad del cableado específica no sé si con eso sí sí con eso Gracias bien este del gabinete de piso tenemos accesorios no que vienen incluidos la compra del gabinete no como su distribuidor de energía para conectar No acá los equipos activos como los switches Routers controladoras este grabadoras en red y otros dispositivos no tenemos el ordenador de cables el ordenador de cables sobre todo no para la estética del cableado para que quede que quede bien ordenado no algunos equipos no son tamaño estándar del gabinete no que son de 19 pulgadas entonces algunos equipos
son más pequeños que estos y no pueden ser acoplados en Las Cómo se llama en Los Rieles del gabinete En ese entonces para ello se crearon no estas bandejas que lo único que hacen es este soportar no al equipo viene acá colocado encimita de la bandeja y las bandejas no se acopla acá en Los Rieles tenemos no más tipos de bandejas como para servidores y para kbms Asimismo dentro del gabinete no se debe contemplar que venga con ventiladores porque los equipos acá eh tienden a Calentar por la por las horas de trabajo y el consumo

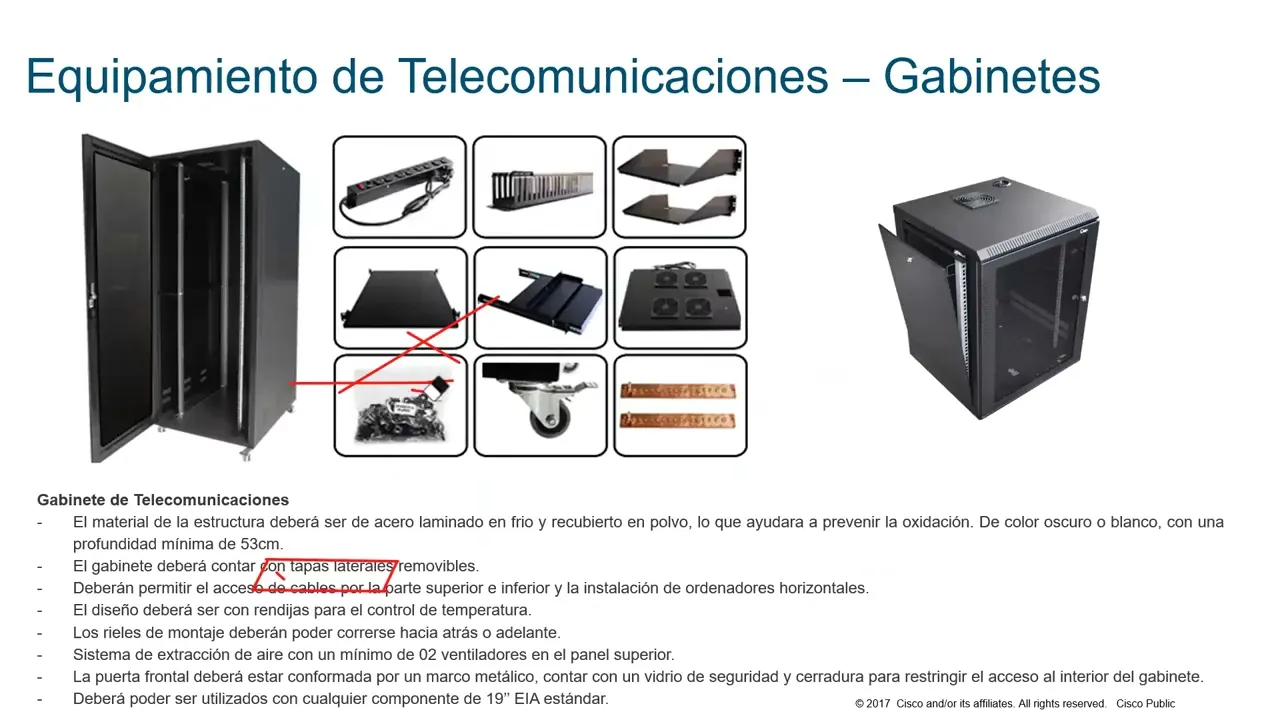

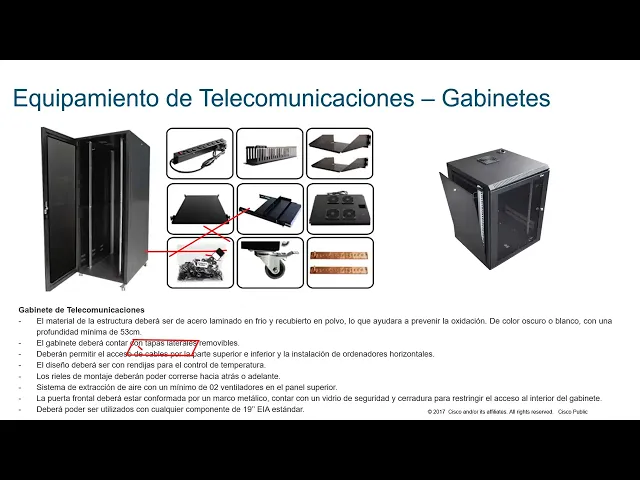

energético no eh los gabinetes de piso sobre todo vienen con este ya ruedas deslizantes no para poder transportarlos porque pesan en promedio unos 80 kg0 de 50 80 kg más o menos así un gabinete de 42 ru también se exige no por normativa que cuenten con barras a tierra eh Por qué las barras a tierra para que el equipamiento que se va a colocar Dentro del gabinete este tenga su descarga su descargo a tierra no a través de de estas barras entonces cada equipo colocado acá debería salir con un cablecito un cable a tierra hacia
la barra tierra no Y esta barra debería colocarse otra barra tierra más grande o este en sí se le conoce como tmgb no que es telecommunication Main Group bar no O barra principal de telecomunicaciones Y esa última ya va la al sistema tierra a través de un pozo a Tierra ya sea en vertical o en horizontal eh los gabinetes de pared son parecidos a los gabinetes de piso Pero estos son montados en pared atornillados no a la pared y también no la instalación de algunos de estos equipos como el distribuidor de energía el ordenador de
cables eh el ventilador y la barra este la barra tierra para equipos el Patch panel eh en muchas ocasiones Eh he llegado a instituciones donde no se no usan no usan Patch panel sino de frente el cable de enlace permanente el cable que va desde la toma de usuario lo conectan no al al equipo activo que en este caso es el switch la normativa exige que tiene que haber un punto de interconexión entre el equipo activo y el la salida de telecomunicaciones que en este caso es el ordenador del Patch panel no o el panel
de parcheo eh en Sí se hace esto se usa Este este este equipo para que únicamente no no no tengas no que que estar tocando el el switch directamente sino solamente acá no porque cada uno de estos puertos en sí deberían estar ubicados a una posición en una pared o en la salida del usuario no cada uno de estos puertos deberían estar asignados entonces tú únicamente de acá deberías jalar un cable hacia tu equipo no hacia tu switch hacia tu equipo Pasivo como se recomendo más antes la elección del Patch panel tiene que ser en
función de la categoría del cable que se está eligiendo por detrás los cables llegan no de esta manera no cada cable dentro de él viene ocho pares o ocho Hilos de cobre no o cuatro pares o cuatro pares trenzados estos ocho hilos se ubican en las posiciones del del Patch panel no tiene una configuración que obedece a a las normas tambén la Normativa como tenemos la terminación 568b y la 568a queo en sí son códigos de colores para la ubicación no porque en acá vienen cables e el color no de colores naranja verde azul y
café entonces dependiendo de la terminación que se use tanto en la salida como en el Patch panel este se va a ubicar No acá dentro del pch panel bien la topología la topología usada para para la institución es la que se Muestra en pantalla no eh la normativa internacional la ISO 11801 recomienda no que Este los sistemas de cableado estructurado tienen que tener una topología de estrella extendida Qué significa que sea de estrella extendida que todo parte de un punto central que es un de un punto central un distribuidor central no y de ahí se
va ramificando hacia afuera y estos a su vez también se siguen Ramificando Y por último llegan a conectar no a los dispositivos finales o los equipamiento no que puede ser un teléfono IP una computadora un Access Point o punto de acceso inalámbrico pu último también puede ser un proyector multimedia o también puede conectar una cámara IP directamente no eh bien Ahora este por buenas prácticas del que recomienda también un proveedor no que es un proveedor grande de para Equipos de telecomunicaciones é lo clasifica en una jerarquía de tres niveles hay un nivel superior que es
el la capa o el nivel Core donde acá vienen ubicados los switches Core hay un nivel de distribución donde vienen ubicados los switches de distribución hay un nivel de acceso donde están ubicados los switches de acceso eh la capa de Acceso es donde los usuarios van a interconectarse no es la capa que permite este el acceso a los usuarios directamente los usuarios van a estar conectados a los switches de acceso los switches de distribución se encargan de interconectar o pisos o este diferentes edificaciones básicamente se encargan de la distribución no de la del del tráfico
hacia los switches de acceso los switches Core eh consolidan todo todo todo lo que está Distribuido no en un solo punto central entonces todo el tráfico en Sí si un todo el tráfico viajaría en sentido no y va subiendo no hacia arriba y va bajando aparte este los switch score como son un punto central estos están junto O enlazados o van de cara hacia el proveedor de servicios cuando uno contrata un servicio de internet dedicado o algún servicio de internet este lo que hace el Proveedor es venir no con su equipo ya sea por fibra
por radioenlace o por satelital no pero siempre te va a dejar acá un equipo de un router este equipo va a ser tu salida hacia internet o hacia otras redes lo que hacemos nosotros con nuestro switch Core es conectarnos a ese equipo no para al final tener la la salida es internet y todos los equipos De acá de acá abajo la switch de distribución que están conectados al Core van a salir por por su ruta predeterminada ha internet que en este caso va a ser el router que va que viene a colocar el isp tenemos
tipos de switches los switches o equipamiento activo tenemos de 24 puertos de 48 puertos acá también es otro de 48 puertos pero este es más para una capa de distribución Eh características no de los switches que operan en capa dos como son este estos dos equipos y en capa tres eh Cómo se sabe En qué capa operan un equipo de acuerdo a las especificaciones técnicas del equipo no y a los protocolos aportados Generalmente los equipos de capa dos soportan este los protocolos de capa dos como son el las bilance El spanning tre los modos de
convergencia el envío de mensajes para descubrimiento de vecinos por cdp Y este el la conmutación de paquetes a nivel de capa dos eh estos no hacen labores en rotamiento los equipos de capa dos no no hacen labores en rotamiento los que se hacen rotamiento son los equipos de capa 3 que son capaces de soportar este los protocolos a nivel de la capa Osi el nivel 3 que son que es capaz de soportar no este direccionamiento IP protocolos de enrutamiento como osf RIP Igrp y también soportan ato qué nos permite eso del del soporte IP acá
nos permite definir redes no básicamente podemos asignar un grupo de de puertos hacia una red otro grupo de puertos hacia otra red y otro grupo de puertos hacia otra red y digamos los últimos el último Puerto digamos para salida internet de hecho desde los este dispositivo que vendría a ser más como un dispositivo corro de distribución de la capa corro Distribución debería ir conectado no básicamente con un cordón hacia hacia los switches de distribución bueno los switches de acceso Perdón los hechos de accesos van de cara al usuario y este y soportan también no los
protocolos que más antes les mencionaba no como las y span para trabajar a nivel de capa dos no la velocidad de los puertos van desde los 100 megas hasta los 40 gig Generalmente en interfaces ethernet que Son estas de acá o que tienen esta forma que se observa acá y acá estas interfaces ahorita último están llegando a los 10 gig no de velocidad o transferencia de datos cuando queremos ascender o más velocidad usamos los puertos uplink o los o los puertos que están Generalmente a la derecha no que son para insertar este módulos o travers
para soportar velocidades mayores que van desde 40 gigabits a más No que puede ser 100 GB 200 gbas no por segundo pero que en general eh a nivel de cableado y bueno a nivel de cableado solo podemos aportar hasta 40 con el cable categoría 8 cómo soportarías los 100 gbits tendríamos que colocar un cable de fibra qué soporte los 100 gbit No pero estos módulos vienen vacíos no tienes que comprar aparte un lo que se llama un transer sfp que es como que un módulo que se inserta acá en estos Slots vacíos y posibilitan que
el uso de la fibra o un cable no de un cable categoría 8 digamos el tema de Wireless bien se se usan los equipos como los Access Point que son los que están acá que viados a la pared al techo o sobre encima de muebles y o sea permiten estar ubicados no De acá son conectados vía un cable Ethernet a través de un un cordón un patc que tendría terminaría una salida de telecomunicaciones no que para lo que se propuso en el proyecto de institución caracoto es que se use una controladora la función de la
controladora es este gestionar y administrar todos los equipos o los Access points que van a estar distribuidos a través alrededor de las diferentes edificaciones h con la gestión Centralizada a través de la controladora Wireless logramos la visibilidad total de todos los equipos Asimismo podemos configurar los acá porque bajo el modelo de una controladora podemos una configuración que nosotros hagamos esta misma se va a replicar a todos los equipos que nosotros hayamos seleccionado No acá dentro de la dentro de la controladora bajo el modelo tradicional sin controladora lo que Tendría que Haber hecho el técnico para
configurar estos equipos es tener que ir no piso por piso edificación por edificación a configurar los equipos pero usando una controladora lo único que hacemos Es generar la configuración acá y esta misma es replicada a través de los switches y llega no y es entregada hacia los Access Point en las diferentes ubicaciones ya sea que puede estar entre pisos o puede estar en otro en otra edificación o Puede ir también por internet no a través de los enlaces One que pueden llegar también hacia oficinas remotas no Esa es la ventaja de usar un un modelo
de un modelo de comunicaciones inalámbricas por controladora bien este el equipamiento de T para telefonía eh tradicionalmente o lo que he notado es que sabían usar eh puertos en las salidas de telecomunicaciones o las salidas para el Usuario sabían haber dos puertos un puerto de datos y un puerto de voz eh especialmente disenado para voz No pero actualmente lo que se hace Es que el mismo puerto de datos sirva también para voos sobre el enlace que va al usuario que parte desde un switch Tendría que ir no un teléfono y del teléfono se jalaría una
computadora a una PC de esta manera generamos ahorros en la cantidad de Puertos y quizás se pueden preguntar no eh Pero cómo hace para saber si es un teléfono o es una computadora lo que hay delante del del puerto Pues eso se maneja a nivel de protocolos no donde cada Puerto del switch es configurado por una por etiquetas que le permiten diferenciar si el tráfico que viene le corresponde a un teléfono o el tráfico que viene le corresponde a una computadora Eh Esa es la manera de gestionar actualmente no todos estos teléfonos al final tienen
que comunicarse hacia una central que los va a gestionar eh desde la red switcha o la reta creada a través de switches viaja no hacia una central que es un call manager o llamado call manager no que se encarga de gestionar las llamadas o los anexos IP a través de protocolos de capa dos y capa 3 capa 4 también esto se encarga no de la gestión de las llamadas cada cada número asignado a estos anexos yps están registrados acá y este también te permite tener la trazabilidad No desde desde qué anexo está intentando comunicarse AC
anexo no bien Eso es todo en cuanto a la presentación Muchas gracias compañero acá quizás con esto más se entiendo un Poco más a ver esto es básicamente el plano que se realizó para la no sé si se puede ver no sé si no no se está visualizando a ver se puede ver todavía no ahora sí Ahora sí se puede ver este es el detalle del cableado a nivel de cableado vertical de los equipos no donde se ubica un distribuidor principal que viene a ser Este un gabinete de piso que en este caso por un
gabinete de piso por la cantidad de equipos no que va a recibir acá dentro Generalmente los gabinetes por buenas prácticas de a nivel de planteamiento o diseño tienen que estar cubiertos a la mitad no O sea el 50% tiene que haber espacio un 50% de disponibilidad para colocar nuevo equipamiento dentro del gabinete en este caso se está optando por un gabinete de pisos de 30 los Equipos este montados Dentro de este gabinete que se ha considerado para este proyecto fue el distribuidor de energía eh la barra tierra para gabinete las baterías de UPS porque en
este caso el Ups por si solo puede abastecer no los equipos pero para tener contingencia y más horas de disponibilidad se le añade no al Ups se le refuerza con unas baterías más que van a sumar las horas de Disponibilidad del servicio acá Tenemos también no el Patch panel los Patch panel que van que son en este caso de un ru no estos p panel de un ru tienen 24 puertos que van numerados del uno hacia el 24 no pueden sal también venden también los venden de 48 puertos que en este caso son de 12
son como poner dos de estos juntos queit en este caso para el proyecto se consideró poner dos de uno no uno arriba y uno abajo los cables Los patc irían desde esta toma hacia el equipo que está en verde que es un switch entonces de cada Puerto parte hacia arriba no De acá hacia arriba de abajo hacia arriba de abajo hacia arriba y todo es todo es concentrado dentro del switch no el switch también tiene numeraciones que van desde el 1 hasta el 48 o en otros casos del 1 hasta el 24 también tiene puertos
o módulos de expansión para soportar este fibra que generalmente van al lado derecho y Este son para que tú insertes módulos adicionales no para soportar mayores velocidades otro equipo también que se consideró fue el servidor central boip no para soportar telefonía siempre se necesita un equipo un call manager que va a ser de gestor del de los teléfonos eh lo único que hace es centralizar no la la configuración que va a ir para las llamadas otro equipo que se está considerando acá es el la grabadora de video en Red Eh las cámaras las cámaras ips
que son colocadas en los diferentes ambientes todas ellas deberían ser gestionadas o buen son gestionadas por este equipo no a nivel de red también hay un dbr que funciona para cámaras a nivel analógico no pero para efectos de hacer que todo tanto video y voz y datos converjan sobre una sola sobre un solo cableado Entonces se opt no por usar un nbr una grabadora de videos en red que te permite no ver este O gestionar las cámaras no de manera centralizada desde el gabinete principal se va repartiendo no con cableado vertical o de B hacia
los otros gabinetes que vienen ubicados ya sea por pisos o por edificaciones generalmente se estila o por buenas prácticas también se estila que haya un gabinete por piso también es sugerido por la norma no que ha gabinete por piso cada gabinete tiene que tener no los equipos ya Mencionados como son el Patch panel el organizador de cables un switch de distribución su Ups su distribuidor de energía y su barra tierra y se repite no También acá tiene lo mismo no un Patch panel un ordenador de cables un switch un UPS un distribuidor energía y un
una barra tierra para gabinete y los gabinetes van este algunos son más grandes y otros son más pequeños pero eso está en función de Las unidades de rack que va a contener por ejemplo un gabinete de piso de 30 ru contendría 30 equipos de una unidad de rack Como por ejemplo el Patch panel el Patch panel ubica una unidad de rack en el gabinete A qué se refiere una unidad de rac que es capaz de posicionado usando tres agujeros o tres huecos dentro del ri básicamente No eso en s tiene una medida pero para fines
comerciales los venden no en unidades de rac no ven porque los Gabinetes van en función de eso no de las unidades de r que son que básicamente determinan no el tamaño o la altura del gabinete gabinetes de 9 por cada ru no Generalmente los Ups son de do ru que ubican no dos SP dos dos unidades de rack en este caso los switches vienen una unidad de rack o hasta dos [Música] también qué más estoy aviando Ya con esto [Música] acabo en todo proyecto de telecomunicaciones tiene que haber un punto de entrada de servicios desde
donde va a entrar el operador hacia internet o hacia otras redes no este puede ser el operador puede llegar no por postes con un cable de fibra un cable coaxial o vía subterránea también también con cable de fibra cable Coal o puede estar acá no una antena no una torre con su antena que también hace de entrada de servicio no eh Por la entrada del servicio a través de los buzones se intenta cubrir o llegar o interconectar las las salas de telecomunicaciones eh qué a qué denominamos una sala de telecomunicaciones al ambiente donde va a
estar ubicado un gabinete ejemplo Acá está el gabinete 1a con con La numeración 1a no entonces la sala deon está también básicamente el proveedor va a llegar con un cable ya sea por fibra o cable coxal hasta la ubicación del gabinete donde primero va a entrar al buzón va a dejar una reserv va a llegar hasta la caja de paso de la caja de paso va a subir por la escalerilla o la bandeja portacables y va a bajar directamente hacia el Gabinete no y se va a ubicar dentro con un equipo ya sea un router
o uncl y Asimismo no los buzones también lo usamos para distribuir No desde el gabinete principal hacia los gabinetes secundarios no que van a estar ubicados en ubicación y acá también llega no hacia otra ubicación no Y también por piso no Acá está un gabinete ubicado en otro piso y me parece que esto le los explicaron Pero en Sí para para llevar cables de un de una zona a otra zona se usan sobre todo bastante las cajas de paso no bien me parece que eso sería todo en cuanto puedo puedo darles alcance bien Iván Muchas
gracias bien amigos es correcto lo que acaba de mencionar el ingeniero Iván Ya estos temas de comunicaciones ya tien sus propios artefactos sus propios Equipos que son ya más de funcionalidad propia y en base a ello ya tener en consideración a lo que de repente se se va a proyectar en este proyecto No justamente el tema de de comunicaciones bien eh lo que cons voyar adelante adelante adelante a ver este en la parte de Electricidad habíamos visto ductos en piso con los correspondientes busones no son los mismos que están presentando acá en el tema de
comunicaciones O sí no no son Diferentes son diferentes es correcto correcto este el detalle de esos también se tiene que poner en los planos verdad efectivamente ya eso es uno eh estos también se está viendo que se neces usando pozos a tierra para este tema de comunicaciones adicionalmente a los pozos eléctricos que ya estamos usados que ya están usando los tableros También tenemos que poner pozos a tierra directamente para estos equipos así lo dice la norma Sí o sea tiene que ser un Pozo independiente no para para el sistema de comunicaciones que no debe superar
los c os correcto Entonces digamos dependiendo de la de la tierra de la zona tendríamos que poner inclusive mallas mallas de Pozo tierra dos 3 cu no sé en general perd interrumpe en general para los tipo de posta tierra para los gabinetes de telecomunicaciones son los Pos verticales no que tienen una profundidad más o menos de unos 3 Met Así en donde ahí viene colocar una varilla Y de esa varilla se sale con un cable de tierra hacia hacia hacia la barra tierra hacia la barra tierra que está dentro del área de telecomunicaciones Claro pero
a veces en muchos casos ese pozo tierra de 2 m o 3 Met en vertical no no puede lograr este alcanzar 5 os no por eso es que digamos pondría una malla dependiendo del tipo no también tendría que ser especificado eso o un cálculo cierto claro es Correcto eso ya lo va a definir directamente Eh ya la el la medición de la resistividad del propio terreno Y en base a eso dependiendo de la resistividad O al omaj que se obtenga ya se va hac los dimensionamientos que corresponde según normatividad no a los a los parámetros
ya que se requi en este caso que son ccos como como máximo es correcto Muchas gracias buen curso Gracias Bien correcto adelante Hola Se escucha no solamente complementando la consulta del colega este la malla de tierra o sea digamos no son completamente independientes no la de comunicación con electricidad o sea entiendo que en algún punto igual se tiene que juntar cierto Bueno te comendo que es en s má es una recomendación no que sea separado porque en si para los equipos de Telecomunicaciones se tiene que colocar no este sus propias barras de aterramiento no que
van dentro del gabinete y también para toda la sala y también que va hacia hacia el pozo tierra no no sé si sí o sea mi consulta leva porque porque digamos todo el tema de aterramiento de comunicaciones efectivamente tiene que ir en un sistema digamos que separado de la parte eléctrica no tienen barras distintas y cados distintos y pozos Distintos pero en algún punto Yo sé que se juntan porque si no se juntasen puede generar alguna diferencia de de equipotencial que que que puede ser más bien peligroso no qué tal Cómo lo han determinado en
el proyecto Claro claro que sí tienes mucha razón según las normas internacionales eh se explica que cada sistema que tenemos dentro de las instalaciones que estamos nosotros diseñando tiene que tener su propia puesta tierra y de ahí Todas se deben Unir y cuando las unes todas deberían tener eh si digamos tienes equipos sensibles y tienes que tener cco omios o tienes que tener dos omios o tres omios ya todo el sistema que tú estás conectando tiene que estar a ese a ese mismo nivel no eh Ahora van a depender también de los tipos de sistemas
imagínate vamos a tener lugares donde tenemos puestas a tierra y con par rayos o puestas a tierra Pues que que en zonas que vamos a tener media tensión y baja Tensión por ejemplo las subestaciones aéreas las Ahí vamos a tener que manejar separaciones entre los tipos de puesta tierra por recomendaciones eso según eh Cómo se trabaja en cada país y porque recuerda que Imagínate que hay una descarga atmosférica hay una falla eh en el en el en el transformador no y y hay una descarga bastante alta podría pasar de una puesta tierra a otra y
podría afectar a los equipos electrónicos entonces hay hay todo un sistema que se Trabaja nosotros tenemos un curso de puesta a tierra donde explicamos cada uno de esos puntos no es un mundo bastante grande el tema de la puesta a tierra Sí claro es complejo No de hecho algunos digamos algunos proyectos algunos clientes o o algunos eh eh algunos clientes este decide incluso poner una una especie de bobina no de de choque creo que le llaman que que hace como que limite el paso en un sentido no para que No vayas afectar los equipos electrónicos
que tenés en el lado de baja tensión Así es Okay okay sí era una curiosidad justamente Cómo están implementando í en el proyecto No Okay y Y gracias vadir y la otra consulta no hab el detalle yo de de las interconexiones de los de los gentes de comunicaciones este no sé si si hay interconexiones de fibra porque si no si lo fuese así me parece que tampoco vi un un Patch panel de fibra no Sé corrígeme ahí este por favor Iván Si de repente estoy este comentando algo que no que no corresponde ya este puedo
compartir Sí por favor tengo permiso Dice que ahorita otro participante está compartiendo listo confirma si puedes compartir ahora ya se puede ver creo que en el esquema inferior No O se inter cob categoría 10 g te da la distancia o sea entiendo que son distancias menores de no s 100 tienen que ser menores a 90 Met por normativa para el enlace permanente ya listo Perfecto esa era la consula Gracias cuando se usan fibra acá se añade no otro otro otro pat panel claro diferenciado no con en sí se llama bandeja palme se llama eso así
es una bandeja de Empalme y de la bandeja de Empalme salen con pict Tails bueno no con Patch de fibra y vienen vienen a colocarse acá en el equipo de activo el switch en los puertos los módulos de para orientados para fibra no y directamente ahí se coloca es lo mismo venir colocados directamente acá no tiene que haber una bandeja una bandeja de Empalme en ambos en ambos gabinetes no Y en medio y colocas tu fibra que puede ser monomodo multimodo Las monomodo soportan distancias mayores no mayores a 550 puede ser 1 km 10 km
no en cambio las multimodo soportan máximo hasta 550 m cuando a veces no en este bueno para el caso del de este proyecto las distancias no superaban no este los 90 m por eso es que no se optó tanto por fibra no sino por un cableado de cobre que es un tanto más barato y bueno Esa fue la razón no por la que se Muchas gracias Iván tienes una consulta en el comentario menciona si en estos temas de de telecomunicaciones existe caídas de tensión De hecho no he notado que lo mencionan en la normativa pero
s me pasó en el judicial donde se se instalaron unos Tenían un equipamiento y se instalaron dos dos Equipos nuevos que eran unos storage un servidor de almacenamiento Y estos equipos consumían más wats de los que deberían lo que soportaba no la su configuración a nivel de energía eléctrica no y lo que pasó fue que caía ca no no no abastecía y se reiniciaba todos los equipos eso eso eso fue Bueno eso me pasó no de como experiencia no así personal pero no recuerdo que lo Mencione tanto tanto la normativa No ya bueno se solucionó
en esa vez en esa oportunidad vino bueno la el área de infraestructura llamó un electricista que colocó una cómo le llaman esto una tercera línea trifásico no no no no tengo el el nombre técnico pero le colocó una línea adicional más un cable adicional más de cable de línea eléctrica no y este la verdad no no podría decirles bien al detalle no Cómo Cuál es claro me Imagino una línea independiente para para específicamente es esos equipos que estaban instalando nuevos no bueno en sí te comentaré que er que en la entrada era a través de
dos cables dos cables eléctricos no y colocó un tercer cable adicional que lo conectó directamente no hacia el tablero de distribución no recuerdo ahorita cuál Con qué nombre lo denominan ellos no s creo que trifasic la verdad no me ya la parte eléctrica no es la c tensión que Te refieres es en la parte eléctrica está bien está bien está perfecto se entiende sí es Es correcto es correcto bien bien amigos de repente aprovechando también la presencia de Iván alguna consulta más que se tenga porque sabemos muy bien que es un tema de Comunicaciones y
Uy particularmente para mí también es un mundo es una especialidad ya propia de ellos y bueno conforme también pasa el tiempo y van apareciendo nuevos equipos Nuevas herramientas y obviamente que sobre todo el tema de la velocidad de internet lógicamente para el uso ya más común bien alguna pregunta Quizás hasta acá hay el tema de los de los Data Center no los centros de datos también son esos C de datos grandes tienen bastante parte de Comunicaciones y bastante parte eléctrica tienen Incluso redundancia en los transform los transformadores Tienen grupos electrógenos conectados es todo un mundo
Podríamos de repente trabajar en un futuro un curso de Data Center no yo he tenido la oportunidad de de ver hacer unos mantenimientos hace muchos años en los Data Center de la upc en la universidad y y recuerdo mucho esos esos tipos de sistemas que son bastante bastante robustos en la parte eléctrica y la parte de comunicación en un futuro también podríamos verlo porque también hablar de eso es un montón Pues de de información Eh Como manera de Añadir este quizás para que puedan informarse un poco más de esto también este el gobierno peruano a
través del gobierno electrónico sacó una normativa para datacenter no que es la etp 22 237 2 3 así del 2019 sería buen la pudieras escribir hermano por el chat para para poder tener Ah presente todos los compañeros ya Listo y en estas normativas también las pueden bajar de una tienda virtual que esac esas normativas para comprar no buen los venden básicamente a través de la plataforma a ver lo voy a compartir el enlace donde pueden encontrar esto [Música] les he colocando un enlace en el chat que les va a llevar a la tienda virtual no
donde pueden adquirir esta las normativas relacionadas no centro de Datos estas normativas van desde los 70 soles hasta los 100 soles más o menos son más o menos unos s documentos básicamente genial Iván Muchas gracias hermano por la información perfecto Óscar está AC No te preocupes Muchas gracias por la participación de Iván definitivamente ha sido muy enriquecedor en el tema de comunicaciones esperamos también tenerlo en futuros proyectos también al hombre Porque de verdad que tiene ya dominio ese tema y comunicaciones siempre sido una pequeña dolencia para para nosotros Así que hay que mantener la comunicación
con él de todas maneras bien bien amigos eh da la situación también Iván tiene sus propias actividades y bueno más bien agradecerte Iván por el apoyo que se tiene con el curso y también con la empresa consac y de todas maneras contar con con tu apoyo más adelante bien para Culminar también este programa que tenemos Bueno siempre es el tema o el inconveniente siempre va a ser el tiempo vamos a tratar de continuar y cerrar bien la clase de hoy en base a ello complementa con unos puntos que todavía falta explicar bien bien iá gracias
gracias hermano si nos acompañar Bien también bien amigos entonces voy a compartir yo ya mi pantalla para explicar ya el Otro punto que viene a ser el tema de sistemas contraincendio correcto eh el tema de sistemas contraincendio ya se va a trabajar directamente de acuerdo a la normatividad directamente con la en el componente de instalaciones de comunicaciones ahora el tema de instalaciones eh de sistemas de alarma contra incendio se va a basar directamente voy a mostrar esto ya con un ya con un esquema de acuerdo ya con Un esquema ya muy muy conocido pero que
vaya directamente relacionado al tema de comunicaciones de acuerdo es muy importante tener en cuenta ello de acuerdo a la Gráfica que estoy mostrando en este momento la funcionalidad propia del tema de de sistemas contraincendio va partir directamente sobre el panel de inteligencia o el panel inteligente de incendio correcto como muy que es muy conocido y es básicamente un panel de Control correcto que va a controlar directamente o va a tener acceso directamente a los diferentes tipos de sensores que son sensores de humo eh los sensores térmicos de temperatura que son muy muy comunes bueno dentro
de lo que se va a usar para Estos tipos de proyecto y entre otros sistemas que de repente ya existen en el mercado en algunos casos son combinados no podría darse el caso ya para temas de ya de mayor protección Pero para lo que vamos a usar en este colegio ya es temas de van a ser de dos tipos no independientes uno va a ser sensores de humo y el otro va a ser sensor térmico ahora estos son los dos sensores eh que de repente van a detectar pero ahora también vamos a encontrar otro tipo
de sensor llamado sensores de sirena de estribo con luz correcto y también va a estar acompañado por una estación manual Cabe Señalar de que muchas veces ya por temas ya en este caso técnicos o en este caso temas ya situacional decirlo así que cuando se tiene en este caso los sensores tanto de humo como sensor térmico en algún punto de repente no va a detectar Sabiendo bien que de repente podemos visual ar un tema ya de de peligro en este caso con temas de incendio y los sensores aún no no saltan No detectan todavía no
no mandan la señal de que Efectivamente hay un hay un tema de peligro Entonces qué pasa existe ya el tema de estación manual correcto ya se puede activar de manera ya más oportuna en algunos casos puede de repente darse ese tema y activarse directamente de manera manual los sensores de eh sensor manual para que active directamente las sirenas Esto es lo que va a mandar directamente la sirena es lo que de repente va a indicar de que efectivamente hay presencia de de fuego Y entre otros detalles correcto la sirena es lo que directamente va a
sonar Ahora qué pasa si de repente hay hay un tema de incidente no pequeño de repente han hecho una pequeña actividad entre otros detalles y de repente Cabe señalar de repente que el sensor de humo lo he detectado y empieza a sonar y cuando empieza a sonar todo el mundo se puede alarmar bien qué pasa y cómo lo de repente lo apagamos ya es con El panel de control o el panel de inteligencia de incendio famoso pasi también se le dice correcto este este panel ya se pone en este caso hoy por hoy ya en
el mercado existen de diferentes tipos correcto donde se puede hacer las diferentes programaciones en cuanto tiempo inclusive para apagar de repente las sirenas ya se trabaja directamente dentro del panel en algunos bien en algunos casos tienen sus propios botones o claves para colocar y para que De repente la sirena se apague correcto ahora esto es de repente el directamente a lo que se quiere llegar todo este sistema básicamente ya son señales correcto trabajan bajo ese término pero todo este sistema tiene que estar acompañado directamente a dónde al tema del monitoreo en este caso de alarmas
que va a estar directamente ubicado en dónde al lado de Los del cuarto de telecomunicaciones correcto va se va a instalar en este caso un tablero bueno en este caso va a ser este que va a estar directamente acompañado con el tema de monitoreo monitoreo de alarmas porque ya en los paneles inteligentes que se que se tiene correcto aquí ya tienen en este caso salidas en el salidas rj45 donde ya pueden estar conectados directamente a la Red ahora toda esta idea básicamente va a estar acompañado bajo una normatividad la normatividad que se usa es la
nfpa número 72 correcto la número 72 y esto se va actualizando año en año correcto de acuerdo a la necesidad y en base de repente a las nuevas infraestructuras que hoy por hoy se vienen ya usando y donde donde hace mención a diferentes elementos para los diferentes tipos de uso y en base a ello ya trabajar eh de manera más adecuada Bien la normatividad bueno la que estoy manejando dentro de mis actuales proyectos es esta versión la nfpa número 72 código Nacional de alarmas de incendio y señalización pero la versión 2016 existe las versiones actuales
Sí ahorita está con la versión 2019 Cabe señalar de que para adquirir estas normatividades como bien lo el ingeniero Ivan es que se tiene que pagar para adquirir básicamente estos Eh esta información no para poder desarrollar buenos proyectos bueno la última que adquirí bueno es esta que se les va a proporcionar y donde hace mención de qué manera se tiene que Instalar los diferentes elementos de acuerdo a a la arquitectura que se va a manejar en su gran mayoría dentro de de esta normatividad para la ubicación de diferentes elementos de Señales contra incendio se va
a basar directamente al tema de la arquitectura y en base al Sonido correcto se va a pasar directamente al tema de los eh de los decibeles que eh De repente eh se vayan a ubicar dentro de los espacios claro no voy a decir de repente que dentro Una institución se hace De repente las pruebas de sonido directamente normalmente para los para los las sirenas de estribo en este caso est estrop gicas se le dice así las sirenas se le va a colocar directamente En los pasillos correcto bien en nuestro proyecto miren lo que voy a
hacer ahorita yo es Mostrar ya un proyecto pero que no va a corresponder a nuestro proyecto pero para que se entienda de manera más adecuada correcto a lo que estamos o lo que se va a realizar vamos a vamos est un tengo un pleno acá un momento por favor ya correcto esto es un est es de un Colegio correcto que todavía no no es para nuestro colegio pero voy a tratar de explicar con este con este plano que tengo acá para que lo entiendas y de tal manera tener ya una idea Clara de cómo se
instala los temas de eh sistemas de de alarma contra incendio correcto bien vuelvo a mencionar dónde se tiene que ubicarse para para estos casos el tema del del tablero que ya había comentado de acuerdo a la Gráfica que tenemos los paneles inteligentes de incendio estos Tableros se va a tener que instalarse directamente dentro de los módulos de conectividad correcto o en nuestro caso en nuestro proyecto sería directamente en el cuarto de telecomunicaciones correcto ahora todo esto también sale en función al a la leyenda que vamos a manejar siempre es De igual forma el tema de
sistemas contraincendio también trabaja de igual manera como telecomunicación tener en cuenta directamente las cajas De paso y obviamente de las dimensiones que en algún en algún momento requiera van a ser de dos tipos no uno va a ser en este caso a ras de piso o en este caso en el en el techado o en el techo correcto bien Vamos a hacer en este caso un esquema sencillo acá lo que se tiene en el módulo de conectividad aquí se va a instalar directamente de El el tablero correcto el panel de control contra incendio se ubicar
justamente al lado del módulo de conectividad y de aquí van A salir circuitos correcto en realidad va a estar conectado todo va a estar enlazado Pero va a partir directamente desde este punto y de aquí ya va a salir directamente para los diferentes ambientes correcto sale para acá y ya se ubica en cada uno de los ambientes ahora el criterio para ubicar en este caso los sensores tanto de humo como de temperatura va a tener esta jerarquía es un poco diferente Cabe señalar ello la normatividad para los Para los sensores están con una s correcto
si de repente hacemos un recuerdo de que lo que hicimos el día de ayer est en forma de s pero ya es estandarizada en muchos proyectos Bueno al menos a nivel Perú todos estos ya tienen esta forma la Es tien la forma No pero ya son señales de contraincendio en estos puntos pero si son si hablamos de señales de temperatura van a tener esa disposición tema de la temperatura y los señales en este caso de Contraincendio ya mencionando ello ahora el criterio para ubicar un punto de señales de humo normalmente en estos ambientes va la
proporción va a surgir en en base a la disponibilidad del área correcto Bueno si nosotros tenemos una disposición en este punto por ejemplo de ahorita se tiene una disposición de 6 m a 6 m a a 6 * 5 normalmente vamos a colocar uno en estos puntos en estos casos y cuandoo Podemos colocar de repente dos o más elementos ya cuando la la excepción o la arquitectura ya me lo indique por ejemplo en base a los acotamientos que tengo acá por ejemplo en este espacio tengo más de 6 Met Entonces ya proporcionalmente ya cado 4
Met o 4 por5 ya se puede colocar un sensor de humo Pero ya cuando ya supera más de los 6 Met que en este caso tengo o ya por inclusive por criterio no cuando son Áreas de trabajo si tengo un área de trab abo aquí que son unas computadoras y aquí tengo también de igual manera un espacio yo voy a tener que ingresar en este caso dos puntos dos sensores de un correcto en algunos casos y ya surge solamente la distribución aquí pongo un sensor de humo otro sensor y claro esto siempre va a tener
que trabajarse de esta manera Por qué se pone acá por qué no directamente paso el cableado de sensor o de Punto a Punto es porque tengo aquí doble muro de acuerdo a la arquitectura esto es una edificación distinta y el otro es otra edificación cuando tengo doble muro Entonces ya tengo que instalar diferentes cajas de paso en este caso en techado y a pasarlo en su defecto por cont tubería conduit Normalmente se trabaja lado así Y nuevamente recién pasa directamente al siguiente punto y así voy distribuyendo en cada uno de los Ambientes los diferentes puntos
a nivel sensores de humo correcto ahora el otro detalle es estos puntos estos siempre van acompañados ojo esto siempre va a ir acompañado de esta imagen con esta imagen estos Qué significan estos dos son directamente la sirena de luz estropos cpic y la estación manual de alarma de acuerdo a lo que tengo aquí estos siempre van a ir juntos tanto lo que tengo Aquí y el tema de la estación estos van a ir juntos de acuerdo Esta es la la sirena Y esta es la estación manual de acuerdo a lo que tengo en el plano
Okay estos van a ir siempre juntos Esta es la bocina y est es el el mando manual Y ahora cómo vamos a ubicar ya es más por más por criterio de acuerdo aquí puedo colocar si seado cuenta aquí puedo colocar uno en base a lo que yo puedo ya distribuir y aquí va a ir Otro se habrán dado cuenta que no necesariamente tengo que estar ubicando en cada uno de los espacios sio en espacios realmente más más más puntuales por ejemplo acá Aquí se ha colocado uno y aquí otro tengo otro acá y tengo otro
acá ojo que la línea también de aquí se está distribuyéndose como un circuito de energía Simple y el recorrido ya es uniforme y ahora uno dice en qué momento yo coloco un sensor de temperatura bueno los sensores de temperatura van a estar ubicados normalmente en espacios donde haya cocina que en este caso se ha colocado uno y en los demás casos son sensores de humo en su gran mayoría normalmente para instituciones se va a considerar los sensores de humo es todo para esa institución Bueno Aquí tengo otro no que son para los para los cuartos
de grupo electrógeno bueno se va a considerar No ya un sensor de humo sino un sensor de temperatura solo para estos dos casos para el cuarto del grupo electrógeno bu en su defecto para el tema de la cocina una consultita y en el caso de estacionamientos a estacionamientos y a ver para estacionamiento va a tener que considerarse también sensores de sensores de temperatura dado que de Repente si colocamos un sensor de humo va va a saltar directamente los temas de de los sensores Se va se va a activarse ahora esos siempre y cuando sean los
techados No imagino que te refieres a los garage sí a los garajes a los subterráneos claro los más fundamentales entre comillas se va a tener que colocar los sensores de temperatura Okay gracias bien eh ahora todo esto lógicamente va a estar sujeto directamente a la a la Normatividad de acuerdo lo que se tiene acá al menos este proyecto Cuáles son las justificaciones eh directamente en las que se ha trabajado las distribuciones en cada uno de los ambientes bien las justificaciones reales para este trabajo se han trabajado de acuerdo a las especificaciones técnicas de las diferentes
marcas que se tengan por ejemplo Aquí tengo ciertos puntos por ejemplo que dice cada lazo Direccional soportan un máximo de 128 detectores correcto según obviamente los parámetros de fábrica de los diferentes diferentes marcas en el mercado si de repente optamos algo que menor bueno lógicamente los parámetros que se tengan de las diferentes marcas van a también a estar supervisados o de repente van a estar acogidos directamente a la normatividad nfpa 72 la mpfa nfpa menciona directamente Cuáles son Los requisitos dentro de de esta normatividad menciona De qué manera tienen que estar ubicados cada uno de
los elementos de los cableado los sistemas más los elementos que se vayan a considerar para temas es para temas de de alarmas contra incendio y lógicamente que las marcas ya van a trabajar bajo ese criterio y obviamente los parámetros que te den en algunos casos van a ser mínimos y obviamente en algunos casos van a ser Necesariamente superiores por lo que eso va a estar nuevamente menciono eh Ya eh teniendo en cuenta los parámetros de las diferentes marcas correcto ahora los consumos del modo standby eh Por dispositivo normalmente van a ser de 300 microamp según
los parámetros de fábrica de los diferentes eh marcas en el mercado cuando decimos los consumos de modo Stand significa que cuando estén en pausa no cuando no tengan ninguna Funcionalidad y obviamente que si van a estar encendidos entre comillas están encendidos pero está en un tema ya de de pausa el consumo normalmente en estos casos bueno los artefactos que se van a escoger en este punto van a ser de 300 microamperios que no es mucho ya Obviamente que ya eso va a estar deero de acuerdo a los parámetros que se tenga ahora el consumo de
alarma de por dispositivo normalmente es 6.5 milamp Nuevamente en base a lo dispuesto en cada una de las marcas la máxima distancia entre los lazos de la zona es de 110 m bueno Esto también ya hace referencia directamente a la normatividad Pero se refiere directamente a ella dentro de lo que es la distancia del voy a borrar Esto del circuito más largo no que viene a ser esto que esto llega a ser hasta 110 Met y un poco más ese es el el circuito más largo y est es El circuito más corto ahora con lo
con lo comentado directamente en todo este proyecto cómo vamos a realizar nosotros la distribución En Sí para nuestro proyecto voy a tomar referencia hasta leyenda correcto lo voy a llevar a nuestro proyecto Aquí está bien aquí bien Se me ha perdió la planimetría bien Voy a trabajarlo acá acumul diferentes archivos un Momento por favor por favor Voy a encontrarlo Aquí está correcto Perfecto aquí voy a pegar básicamente la leyenda y sobre eso voy a tener que trabajar Bueno la distribución En sí va a estar directamente acá no de acuerdo Los gabinetes ya dispuestos que yo
tengo de acuerdo a la distribución que nosotros hicimos del gabinete principal ya se va a distribuir los diferentes elementos ahora el tablero principal que Viene a ser el panel que tengo aquí o el casi también que está ubicado en el en el anor proyecto pero en realidad estamos refiriéndonos al panel al panel de control de detección contra el armas contra incendio Esto va a estar ubicado directamente en nuestro proyecto en este punto en el cuarto de telecomunicaciones podemos lo como referencia en este punto correcto una vez ubicado nuestro panel Nosotros hacemos ya la distribución a
nivel señal contraincendio pero jalando lógicamente de este circuito Esto va a funcionar como un panel principal y sobre ello nosotros tenemos que jalar los diferentes circuitos para temas de contraincendio ahora podemos trabajarlo así siempre hay que trabajarlo de esta manera Por ejemplo mi persona trabaja de esta manera a ver trabajo agarro esto control c y control B no lo copié completo Nuevamente control C no lo está copiando Ah ya ya entiendo está bloqueado esto cuando no te hace caso con con control c o cualquier acción que quieras realizar significa que la capa está bloqueada por
ejemplo dense cuenta vo estoy seleccionando yo el bloque que quiero trabajar quiero duplicar este bloque pero en la parte superior la capa de veredas Bueno al menos se llama así está Bloqueada Qué hago yo activo esto y este candadito lo desactivo bueno lo abro no ya está Entonces ya no está bloqueado que me da me da la facilidad de copiar y pegar Ahí está entonces en este punto lo que yo hago es agarrar los camin principal por ejemplo esto Esto es lo que yo necesito también esto Bien voy a jalar de Aquí hasta aquí ya
tengo ya la ubicación de los gabinetes y lo que voy a hacer yo es ya trabajar directamente con los circuitos correcto y ubicando lógicamente los diferentes elementos a nivel señales de ya por criterio normalmente voy a tratar de Ubicar en el medio ahora Estos son referenciales ojo si yo pongo el medio es posible que o de repente vaya a someterse a algún Tipo de cambio por qué Porque si bien es cierto en este punto dentro de de psicología y bienestar recordemos muy bien que en el tema eléctrico existen luminarias correcto existen luminarias de repent de
dos puntos y también tenemos otro punto correcto es posible que tengamos dos puntos por tanto si yo quiero colocar un punto de sistema contraincendio en su gran mayoría va a tener que ubicarse normalmente en el Medio correcto va a tener que ubicarse en el medio Pero podemos toparnos con este tema Qué pasa si de repente es tipo de ambientes cuenta con tres luminarias por ejemplo uno acá otro aquí otro acá ya eso por temas de diseño no sabemos que no no está ubicado de esa manera ya imaginemos que son tres tres luminarias para este ambiente
bueno para temas de bueno de Autocad para temas de Ya de disposición se va a colocar en este caso ya por criterio o lo puedes dejar ahí o en su defecto moverlo correcto ahora por qué te digo puedes moverlo siempre y cuando agarres el otro plano y lo sobreponga la luminarias y sobre eso ya tener una mejor disposición Pero créeme que te va a tomar tiempo agarrar todo los planos y ubicarlo en este punto ya puedes trabajarlo de esa manera o en su defecto ubicarlo normalmente en el medio correcto cosa Que así para temas estéticos
de presentación de planos no vas a tener ningún inconveniente y normalmente Eso sí me pasado no te van a observar mucho correcto porque estás ubicando de manera más adecuada porque vas a presentar otra lámina de distribución de eh de sistemas contraincendio correcto Ay dicho eso ya al momento de ejecución de obra esto se va obviamente modificar no lo van a poner directamente acá si no lo van a colocar directamente posiblemente Al costado o en su defecto un poco más al costado arriba abajo dependiendo de la disposición que se coloca eso ya va a surgir ya
temas de replanteo Al momento de ejecución de obra normalmente lo que hagas recomendar que lo coloquen directamente en el medio para temas de expediente técnico ojo aquí cosa que así no vamos a tener ningún inconveniente de igual manera los demás puntos ahora eh los temas de internet Nosotros bien Sabemos el tema de la cámaras o algunos elementos sí es posible que de repente en algún momento se sobreponga No pero en su gran mayoría ya el tema de la disposición de las cámaras normalmente son al costado o en su defecto o es un poco más pegados
a la pared si son aéreos para temas de Data no como lo hemos hecho acá por ejemplo aquí el tema de Data va a estar ubicado en esta parte la pizarra y el Data va a estar Ubicado acá y ahora para estos temas para señales contraincendio aquí o señales de humo vamos a colocarlo Pues aquí en estos puntos ahora alguien dirá pero parece que estamos poniendo más el champ que otra cosa Bueno no es tanto de repente colocarlo y se ve así si hablamos de repente el temas de diseño pues esto tenemos que justificarlo normalmente
siempre es trabajarlo de esta Manera agarras en este caso la arquitectura y sobre ello ya tienes que poner puntos de referencia para que est en este caso de manera ya más estética miren y sobre ello también hacer las que corresponde por ejemplo aquí aquí nosotros tenemos un área correcto Aquí está es el punto medio y quit el otro punto medio Ahora est va a ser el punto medio acá y el otro va a tener que ubicarse en Este punto Miren la posición ya cambia esto vamos a tener que colocarlo aquí y esto también ubic la
posición donde corresponde listo y sobre eso ya se hace la disposición a nivel conexión de los circuitos Ahí está y esto obviamente va a estar ubicado conjuntamente con una caja de paso en este punto y esto ya se borra de tal manera que ya obtenemos una distribución más uniforme de acuerdo a los puntos que consideremos en cada uno de los Ambientes y aquí tenemos que colocar las famosas cajas de paso en este caso es en techo ya sale de este circuito y sobre ello ya llevamos a los a los demás espacios según según consideremos los
puntos requeridos para cada uno de los ambientes correcto bien eh ahora para tener algo claro a diferencia del otro proyecto que solamente era un gabinete principal un Un espacio un rag principal ahora en este punto cómo vamos a llevar directamente ya se tiene Claro en perspectiva Cómo va a funcionar directamente Esto va a estar conectado a esto claro es eso sí está claro y aquí para para los diferentes elementos esto ya tiene una ruta de acuerdo ya tiene una ruta para este punto por ejemplo para que se alimente de acá tiene la ruta bueno realidad
va a ser esta no Se va a ubicar por acá y se va a llevar H hasta este espacio Dentro de este espacio correcto lo lo que se va a hacer la distribución de este punto es que vamos a jalar nuevamente los circuitos de acá para los diferentes elementos por ejemplo a me explico mejor voy a llevar todo esto en este espacio voy a ubicar dos dos Puntos aquí está bien bien okay bien al menos aquí voy a colocar dos puntos uno va a ser acá y el otro aquí dos sensores para este trabajo ahora
lo que quiero marcar es esto correcto Cabe señalar de que este va a ser el principal correcto el panel principal Ahora en este punto se podría trabajar de esta manera jalarlo directamente acá como circuito y obviamente que va a estar conectado a un switch y en base a eso la señal va a seguir transmitiéndose directamente por la distribución genérica que nosotros hemos realizado y va a llegar al panel de control y obviamente que va a llegar directamente al al cuarto de telecomunicaciones si en caso esto se encienda la señal va a seguir transmitiéndose por esta
ruta Llega este gabinete Y estos dos gabinetes también están conectados y obviamente va a llegar directamente al panel quiero apagarlo esto perfecto se trabaja directamente con este panel una vez que suen ahora qué pasaría ojo Qué pasaría si de repente está sonando esto muchas veces a veces no se tiene un cierto tiempo de funcionamiento a nivel sonoro claro eso no va a sonar eso lo va a detectar lo Que va a sonar directamente ya son estos elementos lo que va a sonar me refiero es esto correcto posiblemente nosotros coloquemos acá ya esto lógicamente que va
a estar conectado aquí ya se enciende estos estos sensores correcto se va a encenderse y Esto va a sonar ahora muchas veces suena por algún inconveniente como son instituciones Educativas muchas de repente no hay ningún tipo de peligro pero se ha encendido bien Ahora esta señal necesariamente lo va a tener que trabajar directamente alguien responsable que está ubicado Dentro de este espacio alguien lo va a tener que pagar de manera manual correcto ya pero qué pasa si no hay nadie acá Qué pasa si de repente hay un tema más de porque colegio es bastante grande
ojo no es tan pequeño Tampoco no es bastante pequeño Entonces se le puede asignar otro correcto se le puede asignar otro otro panel ubicado Dentro de este Espacio claro estos paneles tienen que estar lógicamente bien entre comías custodiada no normalmente para instituciones educativas eh Ya hay que tener bastante cuidado correcto Al momento de distribuir estos estos paneles de control Ah ya este panel de control en todo caso va a estar ya controlado Directamente todo todo el sistema no tanto O sea la las bocinas como los sensores van a estar conectados con este panel y este
panel obviamente también va a estar nuevamente conectado directamente a este gabinete Por qué Porque en en el cuarto de telecomunicaciones a través de las redes ya puede controlar no solamente este este panel principal sino también puede controlar este panel secundario ya Ahora con qué fan hacemos Esto porque estamos colocando un panel acá no se supone que esto va de repente entre comillas controlar lo demás bueno la idea aquí es si en algún caso esto se encienda y no haya ningún tema de peligro en todo este ambiente pues qué se hace aquí directamente alguien responsable que
de repente puede estar cerca de ahí ya pueda controlar directamente sobre estos equipos que que se han activado correcto ya más más para el Tema Ya de control Porque si en un caso Qué pasa si como está dentro de una edificación y ponte un caso que de repente pues esté cerrado No podemos ponerlo así Muchas veces tenemos que ya basarnos netamente ya a las casuísticas que puedan pasar en algún caso pues trabajamos directamente con este panel y puede controlar de repente el tema Ya de silenciar algunos elementos que eh se están encendiendo en ese momento
no por Ejemplo las bocinas Entonces ese va a ser el criterio directamente cada vez que de repente se tenga espacios bastante amplios correcto en hospitales de igual manera se trabaja no No necesariamente tiene que serc un ciente principal y un panel para toda la institución porque recordemos bien que hay diferentes tipos de pabellones entonces va a tener que considerar diferentes tipos de paneles para cada tipo de por Ejemplo este colegio es de tres pisos dicho ello cuando son tres pisos se va a tener que considerar directamente los diferentes elementos eh requeridos para el control inmediato
dentro de de algunos aspectos que es pues el tema del panel para la eh el apagado o en este caso eh que no suenen en estos elementos de acuerdo amigos Hasta aquí alguna duda de repente no estoy haciendo de repente un poco po más detallista Pero trato siempre de explicar por eso hice la comparativa con el enter plano La idea es que tiene que quedar directamente similar a esto Bueno este colegio es de un solo piso correcto de un solo piso no no tiene segundo piso y es bastante bueno bastante ajustada no tiene tampoco tantos
tantos espacios donde de repente tenga que considerar de repente paneles en algún punto y es por el tema de los pisos y de repente por la cercanía de Los ambientes Es más modular no todo este ambiente todo este colegio en cambio el que estamos manejando e es un poco es un poco amplio los ambientes vienen a ser bueno en teoría ya es el doble no Y de igual manera con el tema de los pisos bien amigos alguna consulta hasta acá para poder de repente iniciar con algunos elementos que son propios del proyecto bien entonces Continuamos
bien una vez ubicado todos estos elementos Ya teniendo la distribución a nivel internet a nivel luces de emergencia lo que se va a tener que marcar también dentro de estos proyectos son en gran mayoría es los detalles est estas distribuciones que se tien son netamente planimetrías no la planimetría de cómo va a quedar dónde va a estar instalado Qué elementos se va a instalar tubería que está ubicando entre Otros elementos las distribuciones que se vayan a realizar a nivel piso primer piso segundo piso y entre comillas piso Ahora aquí también es importante enmarcar de qué
manera se va a bien Esto de repente no se ha explicado el tema de los montantes que normalmente siempre se presenta en la parte eléctrica también se presenta este tipo de plano que son los montantes De qué manera va a estar instalado o de qué manera va a entrar Esta es una manera También de reconocer De qué manera se va a instalar cada uno de los elementos por ejemplo acá Este es el el punto de inicio como directamente la cometida de la red de operador telefónico hacia el poste de comunicaciones pasa directamente buzón número uno
dos y del dos directamente llega a rack principal que es el 1b el rag de 30 ru Ahí está y lógicamente de aquí Hace sus diferentes derivaciones a nivel cajas de Paso correcto caja de paso 6 5 4 3 2 1 esto evidentemente tiene que empalmarse directamente con lo que yo estoy haciendo por ejemplo acá Este no es este no es ya está es la parte superior voy a mover Aquí bien entra 1 dos y directo al r principal perfecto esto qu quiere decir que va a entrar de Acá entra 1 dos y directamente al
rack Principal correcto ahora de rack principal esto viene a ser r principal va a salir diferentes cajas de paso á va a salir el 1 2 3 4 5 6 7 8 9 10 11 12 hasta el número Bueno aquí dice 70 Debería ser 3 bueno empiezo número caja de gabinete principal caja de paso aquí está uno 2s 3 4 5 6 y lógicamente en el si acá y es por eso que tiene esta configuración sale del si 6 5 y el el más alejado es el uno y Inicia con el siete y lo demás
es el ocho el nueve y obviamente que el número 10 tiene esa forma Pues sí Este es el siete que perdón el ocho que es uno solo y del Siete sale al nueve del nueve directo directamente pasa al número 10 que está en el techo y al 11 ocho una sola caja de paso independiente y del Siete al nu9 9 al 10 y directamente al 11 y pasa al número 12 11 9 10 al 12 Ah número 70 está AC Entonces estaría bien Normalmente se contabilizado los demás cajas de paso y esto se le asigna
número 70 a ver tengo una pregunta todas las instalaciones de ductos van encima de un falso cielo raso bien esa es una buena pregunta miren eso se va a tener que Detallar necesariamente en base a a los detalles que nosotros vamos vamos a tener correcto en base a los detalles que vamos a tener Dentro de este proyecto bien eh Cuando mencionas y va hacer en el falso raso se refiere directamente a ello no las cajas de paso normalmente van a estar en su gran mayoría de esta manera la caja terminal eso no están encima de
la estos sabemos muy bien de que est es el falo cielo raso la tubería siempre estar de esta Manera siempre van a estar dentro de la pared o dentro del techo y aquí tenemos básicamente una salida una caja terminal y va a estar ubicado directamente dentro de la del artefacto a usarse pero ahora si en caso bueno la secuencia Aquí también es esta el tema de la cajas de paso las cajas de paso siempre van a estar ubicados dentro de la de la pared y si es en el techo va a estar obviamente en la
parte del donde va a estar ubicado el ladrillo O en su defecto no el material que se use dentro de la losa aligerada va a estar directamente en el techo ahora los elementos que se vean instalar lógicamente que esto va a ir a través de una una tubería condu en algunos casos o de frente van bueno como en este caso menciona el detalle dentro de un Patch Core un unos cables directamente conectados correcto si en caso fuera bueno las cámaras igual manera siempre la tubería Va a ir por acá y directamente la caja de paso
y la caja de paso ya se coloca directamente ya los elementos de salida que son ya los las cámaras correcto Y si son cámaras fijas pues Estos son para eh para las baldosas no para falsos caso o en cuyo caso si fueran en pared van a trabajar también con esta perspectiva siempre dentro del dentro del muro se ubica una caja de paso y dentro de la caja de paso ya sale directamente Para el elemento que se quiera usar en este caso es una cámara IP tipo Domo correcto bien a ver regresando aquí dentro del diagrama
eh dentro este Perdón este diagrama de montante eh Ya indica De qué manera también se va a alimentar los diferentes gabinetes Jorge Sánchez dice nos va a compartir los detalles eh pierdan Cuidado sobre ese tema yo les voy a compartir todo el proyecto que se ha hecho para para el tema de instalaciones de comunicaciones correcto toda esta información Se les va a pasar no no se preocupen por favor todos los detalles todo todos los elementos que obviamente al menos la empresa consa va a disponer no bien hago la mención todo lo que se está alimentación
directamente para el Gabinete principal y del gabinete principal nuevamente retorna correcto y va a alimentar al siguiente gabinete y así llegando a los diferentes gabinetes todos van a tener la misma secuencia yo les expliqué también cuando se considera en este caso dentro de la planimetría que tengo aquí que son cajas de paso aéreos cuando son de tipo q y cuando son de tipo p son en este caso que están a niveles del piso no a 40 cm correcto y aquí también ya hace una Pequeña referencia es importante marcar este tipo de plano ojo y ahora
y esto viene a ser lógicamente el diagrama no el di progama unifilar en este caso el cableado del Back B que ya lo comentó el ingeniero Iván en base a eso ya las distribuciones las alimentaciones lógicamente van a partir directamente al gabinete principal correcto y en base a ello ya se hace la distribuciones para los diferentes gabinetes que son básicamente ya independientes ojo los Independientes son estos parte el principal al gabinete 1d 2D y 1e Pero de aquí de este gabinete que tengo acá salta a este gabinete que tengo acá ahora uno dice pero me
estoy dando cuenta de que de este mismo gabinete está saliendo otros dos gabinetes sí Y estos ya son por piso para el piso uno Perdón para el piso dos Y para el piso número tres de igual manera esto esto pasa el 1d y de aquí mismo sale para el Siguiente piso de acuerdo Esa es la forma que va a tener para este tipo de proyecto ahora ya mencionando ya el tema de los detalles eh se va a tener que presentar Bueno voy a cerrar todo correcto voy a cerrar todo para no no equivocarme y voy
a mostrarles Cuáles son los planos que se tienen que presentar para Estos tipos de proyectos ya voy a cerrarlo todo correcto bien correcto eh la información que se Les va a proporcionar está ubicado acá esto el dice comunicaciones instalaciones de comunicaciones se le va a pasar toda esta información Aquí está el proyecto en Sí donde está la memoria memoria de cálculos especificaciones técnicas los planos y Obviamente con los metrados para cada uno de ellos ahora dentro de las normatividades también están ubicados acá todas las normatividad que se está usándose algunos elementos También adicionales para este
proyecto ahora dentro de instalaciones de comunicaciones está hay un apartado llamado planos y Dentro de este apartado encontramos dos sistemas de comunicaciones para este proyecto se ha preparado 1 2 3 cu bueno son varios planos correcto pero vamos a empezar por esto instalaciones de los alimentadores de red está cargando ya acá Está bien Aquí está el proyecto y como su nombre menciona directamente esto es un plano llamado distribución de alimentadores que va a abarcar directamente de esta manera Esta es la configuración en sí área a área b y área C donde ya hace mención a
qué área se está afectando directamente cada uno cada uno de los gabinetes por ejemplo aquí aquí tenemos un gabinete llamado a ya la distribución que nosotros ya conocemos que va a abarcar directamente Todos Estos espacios el área B está conformado por este gabinete 1 b y el 1c que está abarcando el otro ambiente bien cuando uno ve este plano automáticamente ya tiene que entender directamente De qué manera va se va a alimentar directamente a través del cualquier empresa que preste el servicio de internet y dónde va a estar ubicado también el cuarto principal El gabinete
principal y sobre ello ya los los diferentes Distribuciones de de los demás gabinetes no que son los gabinetes secundarios bien ya se tiene el primer plano ahora como segundo plano se va a tener que presentar eh los montantes de red Aquí está estos son los montantes Red cuando decimos área a área B área c se refiere directamente a lo que yo voy a usar por ejemplo aquí en el área yo tengo el gabinete principal de 30 ru que es el Principal que está ubicado aquí que corresponde directamente a este gabinete que tengo acá y los
demás Element que ya son no que corresponden el 1a el 2a y el 3a tengo tres gabinetes adicionales aquí están ubicados acá 1a 2a y 3a correcto recuerda muy bien que esto es para el bloque para el área a y para el área B tengo aquí pues pasa con el siguiente gabinete 1 b y do B 1b y 2b y para el último el 1c que está en la parte alta esto es un solo gabinete 1 C un solo gabinete 1 C bien ya tengo la distribución de los montantes Ahora quiero más detalle no lo
está entendiendo bien seguimos en este caso trabajando con los demás láminas que tienen que consiguir con tod información tiene que básicamente empalmarse con toda la información que Básicamente se requiere hacer por ejemplo aquí son los detalles no detalles de cómo se van a instalar Aquí están los buzones estos buzones de acuerdo a lo que se ha trabajado es en base a la normatividad que ya los mencionado en la norma e C 0.40 de acuerdo Esto está dentro de la normatividad las dimensiones Cuáles son las tuberías Cuáles son los a usar para cada tipo de proyecto
según la necesidad Y algunos casos ya son normativos netamente en su defecto ya eléctricos no y las etapa de paso algunos elementos requeridos que son propios de los elementos que vaya yo a usar en el tema de instalaciones de Comunicaciones y también tienes que basarte lógicamente las especificaciones de cada elemento muchas veces yo puedo considerar algo pero si justamente lo que yo requiero de repente no es de repente De repente para lo que yo quiero entonces tengo que buscar una especificación en base a lo que requiero si en este caso es una cámara tipo Domo
bueno Estos son exclusivamente empotrados en pared hay otros elementos que por ejemplo esto tipo de cámara que son instalados en fal ras tienen su ubicación tien su propio diseño y la propia funcionalidad entre otros elementos más correcto aquí tengo Uno y aquí tengo otro elementos que son ya necesariamente para temas de música y perifoneo correcto Estos son para para los parlantes la ubicación los detalles y también paras en pared también se tiene que detallar correcto también se hace definitivamente se tiene que hacer un pequeño diagrama de qué manera también se va a trabajar estos son
los elos que dentro de de los rac no del Gabinetes frontal no frontal lateral posterior Y de qué manera va a funcionar los diagramas a nivel perifoneo y obviamente tenemos que tener nosotros un bueno normalmente en instituciones públicas Bueno también he visto ya en privadas el tema de lector biométrico de entrada para temas de asistencia para temas de acceso de control sea control de acceso eh ya es ya son temas que se van a usar para temas De más de control de asistencia no normalmente para los docentes y personal administrativo dentro de una institución y
aquí tenemos otros detalles que corresponde directamente a instalaciones de manuales de alarma bueno Estos son ya Perdón Estos son eh Ya elementos que corresponden directamente al tema de de detección contra incendios no los detalles que se van a usarse si son en falso c lo raso o en su defecto si son directamente en el Techado porque este proyecto tiene dos dos tipos de techado uno que son de frente en el mismo techo correcto y otros ambientos tienen falsos y lo r Entonces se tiene que marcar los diferentes detalles a usar y entre otros elementos que
se requiera correcto Aquí está el panel también ahora el otro plano va a estar ubicado aquí en la distribución de Bueno vamos a enfocarnos acá correcto directamente Acá a las láminas bueno el bloque a dice este es comunicación yifan bloque bci i bueno Esto está enfocado directamente al área a correcto sabemos muy bien de acuerdo a la alimentación de red que tengo aquí para este proyecto todo el la corresponde a esto Bueno en realidad no está afectando al G mucho menos al H pero si está vocado al B I y C a estos bloques correcto
está afectando administración Aulas pedagógicas Y de igual manera control y guardianía por por la cercanía del caso bien en la distribución de red también aquí ya se mención a ello está afectando directamente el b y y parte del C correcto Este es el bloque B administración Aquí está ubicado el gabinete las distribuciones que se han hecho están ubicadas acá para cada uno de los elementos ya requeridos y sobre ellos está lendo en este caso un Cable que alimenta directamente al bloque i del bloque i está yendo otro cable Ah no perdón no es otro cable
es Ahí muere del bloque c i ya está alimentando directamente el bloque c 1 C y de aquí directamente va a alimentar todo esto y el otro va a alimentar el tercer piso en el área est sigue siendo el Área Ela G Ah ya de la parte G Esto me est haciendo más referencia a la alimentación del perifoneo para toda la plataforma deportiva correcto se ha empleado una lámina más para mencionar directamente la alimentación que se tiene directamente con el bloque G de acuerdo al detalle que tengo acá Ah ya Seguimos y este es el
espacio exterior del bloque g del bloque H correcto que son temas ya más de perifoneo para lo que son patios de honor el timbre los el tema de perifoneo Y por último bueno en este caso es el primer piso en los temas se ha puesto un rag para controlador de amplificador y patio de honor no para temas de micrófono entre otros detalles en el Escenario continuamos y esto ya corresponde directamente al d el otro gabinete bloque un d y bloque 2D no esto sería otro tipo de bloque bueno la alimentación también sigue siendo esto la
que se tiene Y por último el de com aciones y perifoneo bloque ef correcto Aquí está toda la distribución ahora sobre ello vamos a tener que considerar el tema el otro plano el plano de detalle De o También conocido como ubicación de gabinetes Aquí está se va a tener que marcar Cuál es el ambiente donde se va a Ubicar en este caso es archivo seguimos manteniendo un nombre de acuerdo a la arquitectura Ahí está De qué manera se va a instalar y aquí tenemos lógicamente el tema de los de de la vista de perfil Dentro
de este ambiente de qué Manera va a entrar la señal sube hacia arriba se empalma directamente dentro del dentro del gabinete regresa por la misma rejilla por la misma tubería y directamente va a los demás elementos que son las salidas o entre comillas también puede ser los gabinetes secundarios Este es el gabinete principal ojo para esta o para este trabajo al menos para el gabinete principal que se tiene aquí se va a considerar [Música] un básicamente un un soporte correcto de de aluminio para que no esté en el piso correcto va se va a instalar
un soporte con esas dimensiones para que estén en este caso sobre sobre este espacio ya por temas de protección por temas de humedad entre otros detalles que requiere Estos tipos de trabajo correcto y ahora y Estos son al menos el Contenido del equipamiento de básicamente este este gabinete principal vamos a encontrar un control wiress el Patch panel el organizador el switch Core el organizador pat panel Ups las baterías en este caso los Los enchufes de de energía y entre la barra puesta tierra correcto ya se va con considerarse en base a los puntos que yo
ya he designado Obviamente que se va a trabajar en base a eso y los demás gabinetes también ya Se ya se la disposición Aquí está para los diferentes ambientes en lo en los que se ha considerado una consulta sí te escucho en el gabinete principal también se está considerando el tema de aire acondicionado bien esa es una buena pregunta eso siempre es importante de que es espacio Bueno ya la normatividad menciona de que de que el espacio a usarse normalmente para temas de comunicación y obviamente para temas de aquí principal eso tiene que estar bueno
Tiene que est ventilado es lo el término correcto es por eso que en este punto se ha considera una ventana correcto bueno Es cierto que todavía se tiene que considerar el tema de aire acondicionado de repente extractores de aire o en este caso ventiladores Especiales que normalmente se instalan dentro de Estos espacios pequeños que están obviamente salías al aire libre y se tendría que instalar pero en este punto no se ha considerado d que existe en este caso un tema ya de de una ventana y sobre ello ya trabajar de manera más adecuada eh bajo
ese criterio se ha trabajado básicamente este proyecto Si no tuviera en este caso una ventana pues necesariamente hubiera tenido que ser Conveniente instalar el tema el aire acondicionado no existen elementos para eso no me convience sí es cierto es cierto es cierto lo que pasa es que esos equipos con el tema del polvo sonados directamente entonces si yo abro la ventana va a entrar una cantidad de polvo que puede dañar los equipos es cierto por eso se podría se recomendaría tener tema acondicionado claro no es verdad es Verdad normalmente para Estos tipos de espacio por
eso es que se tiene que tener bastante bueno entre comillas fluidez de aire no más de trabajo porque también estos equipos generan también temperatura sol te faltó eso Ah te faltó eso ahí pero también la zona pues no de de donde lo han eh trabajado a veces no no encontramos mucho aunque Sí no hay algunos edificios que yo este he visto en en en tu zona que tienen el aire Acondicionado pero el colegio no como que no cuenta con eso no no no ha tenido nunca ese tipo de de de equipos lo digo más que
todo por la funcionalidad del de los equipos que están ahí no los otros los otros racks No necesariamente necesiten pero este que es el principal Probablemente sí porque como dijeron en un momento va a recalentar y a veces a veces la ventana no va a ser suficiente como para poder hacer el intercambio de calor no a Ventilador no más puedes Oscar no queda otra bien no es correcto es correcto eso es muy importante bien HM ya para terminar con respecto a los planos y esas son las láminas que se van a presentar lo primero que
se presenta En definitiva es directamente la la alimentación de cada uno de los gabinetes Cómo se va a instalar y la distribución de los gabinetes y una vez hecho eso bueno Esto puede ir de repente antes o después Bueno lo He considerado antes posiblemente hubiera sido conveniente usarlo después por ejemplo ejemplo como segundo como segundo plano hubiera sido repente conven ubicar repente la distrib no la distribuciones de cada uno de los ambientes a nivel punos pues ya podía considerar de repente el tema de los de los montantes de igual manera el diagrama una vez hecho
ello ya Ubicar en este caso los detalles no los detalles a usar Y por Último la ubicación de los gabinetes correcto ya ya es un tema más de numeración de de planos pero en teoría La idea es en este caso Mostrar todo lo que vas a hacer cómo se va a hacer la distribución a nivel pisos lógica y los detalles que que marcan directamente la instalación de cada uno de los elementos una vez obtenido ya todo y teniendo todos los planos ya inmediatamente ya se tiene que hacer la Distribución o la elaboración de los diferentes
elementos que se tiene en base al expediente que son las memorias que son directamente también las especificaciones técnicas y obviamente el tema de los metrados vamos a hacerlo en este caso de manera ya más más rápida el tema los elementos que faltan por cuestiones de tiempo por ejemplo los metrados se ha trabajado de la misma manera que ya muy conocida con respecto a ya la normatividad ya mencionada en el Tema eléctrico que son ya eh por diferentes eh por puntos lógicamente por salidas de comunicación y señales débiles en los cableados estructurados lentes principal los caos
horizontales los sistemas de videoo y seguridad sistemas de tv y entre otros elementos que se requieren para el proyecto que también son sistemas de puesta tierras ductos y canalizaciones cajas de cableados estructurados de acuerdo ya se va a Considerar para este proyecto algunos elementos que se está usando no directamente equipamientos Ah perdón perdón amigos Perdón Aquí está los metros no lo que ya mencionaba los diferentes elementos tanto como títulos y obviamente las partidas las salidas de alarmas sistemas contraincendio los gabinetes los cableados horizontal los sistemas de de videoseguridad sistemas de TV los parlantes y alarmas
Contra incendio no vamos a tener también sistemas de puesta a tierra los ductos Ahí está las cajas de paso las pruebas de Cid estructurado Ah esto es muy importante normalmente para estos casos para temas de de instalaciones de Comunicaciones importante tener en marcado estos puntos el tema del del etiquetado y prueba de certificación de cableada normalmente Estos equipos tienen que estar certificados de acuerdo Ah en la adquisición de estos materiales ya se adquiere en algunos puntos ya ya pedido no De cuántos metros vas a querer en este caso normalmente son los los cableados no los
patchcord para las las conexiones dependiendo de la necesidad de de las distancias y los demás elementos no conectividad de redl de acuerdo de la necesidad de cada uno de los gabinetes Los swit los Point y entre otros elementos ahora esto de repente no se está contabilizando dentro de la a ver dentro del dentro del plano no por ejemplo esto aquí dentro el plano Yo estoy asumiendo de que esto va a ser el gabinete así ya eso cerrado Esto va a estar gabinete gabinete principal y va a estar ya ubicados ciertos elementos Pero dentro del Metrado
voy a considerar también esto llamado equipo de ofimática equipamiento ofimática una computadora personal una impresora y entre otros elementos para su funcionamiento en Sí porque si yo no consiguir una computadora cómo voy a hacer las programaciones requeridas para Estos tipos de elementos no Y obviamente una impresora ya para tal caso y los equipamientos energéticos no que requieren en base a los puntos que Hemos considerado cabe mencionar de que esto es un metrado genérico o detallado sabemos muy bien que el metrado o resumen de metrado es diferente No aquí está ya un resumen teniendo básicamente las
misma secuencia que el tema eléctrico ahora con las especificaciones técnicas también vamos a trabajar de la misma manera con el tema eléctrico ya teniendo En cuenta el proyecto que se va a realizar la denominación del caso el nombre proyecto la denominación del caso y los planos no la memoria descriptivas especificaciones técnicas entre otros elementos y aquí entra directamente los diferentes elementos considerar para cada uno de los proyectos se va a tener que detallar cada uno de los puntos las salidas de luz eh de sirena con luz y esto sí Esto está dentro de cada Una
de las especificaciones de cómo se tiene que instalar cada uno de ellos y el método de ejecución de acuerdo a la normatividad cabe mencionar que algunos puntos no están no dentro de la normatividad Pero se tiene que confeccionar de acuerdo ya a lo ya los las referencias que se tiene con respecto a la normativa ahora miren tampoco no voy a decir de esto no directamente así cerrá en una Idea normalmente Estos tipos de proyectos ya es una recopilación de información de otros proyectos en base a lo que de repente ya se tiene algunos conceptos particularmente
yo lo que trato es de buscar en este caso información y sobre eso colocar y alun algunos puntos eh enmarcar Y detallar no hay también información que repent está por demás Porque si colocamos más información que repente no es relevante para lo que es el tema de Especificaciones técnicas Entonces qué hace para tu expediente técnico se genera más hojas La idea tampoco no es eso sino la idea es en este caso puntualizar dentro de los trabajos que se quiera presentar Si de repente tu proyecto se considera que tiene que ir cierta cantidad de hojas pero
sabes que es importante mencionar esos detalles pueses sencillamente se considera si en caso no pues algunas cosas se omiten la idea también es revisar toda la Información que se vaya a usar y en base a eso Tener información puntual eh dentro de los casos me ha pasado esto ya por experiencia propia para proyectos se solía presentar en este caso para proyectos de media atención había colegas que presentaban entre 250 hojas 220 hojas bueno Esa era la El Bueno los expedientes que presentaba y bueno y había otros colegas que presentaban cuánto unos 80 hojas 70 hojas
pero si yo hacía la comparativa de Proyecto a proyecto era similares y Por qué este proyecto de repente tiene menos hojas y porque está aprobado y el otro que tiene más hojas y todavía sigue teniendo observaciones es porque la información que de repente proporcionada por el otro expediente no es pues concisa bueno podemos decirlo así no es un copy peg no de los proyectos que de repente se haya considerado y por eso que trato de marcar siempre los conceptos que son de Repente relativos o bueno entre comillas fundamentales se va a tener que considerar dentro
del proyecto tengo preguntas Ah ya correcto bien de esa manera se ha trabajado especificar cada uno de los puntos que yo vaya a considerar para mi proyecto correcto ya está en marcado y eso también se los va a pasar y cada un de los elementos a usar bien Ahora esto lo que quería Mostrar el tema de la memoria de Cálculos Esto del cálculo para instalaciones de comunicaciones es diferente ojo más se basa directamente a la normatividad y a las especificaciones técnicas de cada uno okay Aquí está bien eh de los elementos usados bien pero aquí
lo que se va a marcar es técnicamente De qué manera va a estar instalado correcto por ejemplo aquí hace mención el piso a piso B piso c Bueno Áreas no y los diferentes pisos que se vayan a considerar Cuáles son de repente las salidas que va a tener cada uno de ellos en este caso son 39 20 28 23 26 21 bien aquí para para hacer un pequeño recalco sabemos muy bien al menos acá dentro del plano dentro de los montantes aquí un Patch panel Cuántos puntos tiene como máximo tiene cu perfecto yo Dentro de
este cálculo que acabo de realizar Bueno no es cálculo Contabilidad No yo tengo en este caso para el gabinete a 1a tengo 39 entonces supera lógicamente más de un más de má de 24 por lo tanto aquí ya se le va a asignar en este caso dos dos dos Patch panel de cada uno de 2424 Entonces con eso va a compensar directamente la cantidad de puntos que está asignado para el para el piso uno dentro del gabinete a ahora para el piso dos solamente un Patch panel el tres solamente si uno cumple clo que con
se Llena todo todo el Patch panel No no va a requerir uno más el gabinete b De igual manera pero el gabinete 2b Sí en esos esos dos puntos adicionales qué va a ser al menos en el 2b Dónde está aquí en el 2b Aquí voy a tener que adquirir otro Patch panel más bueno por qué Por Solo dos puntos sí por Solo dos puntos más no dice pero y Qué pasa si de repente lo elimino podría ser el caso no de repente para remitirte Eso pero de cor diseño Esto es lo que va a
funcionar con 26 Tengo 24 aquí pueros y aquí tengo dos más ya con eso ya justifico directamente todo lo que voy a usar para mí bueno para el gabinete que que se tiene acá correcto La idea es contabilizar cada uno de los puntos que se vayan a usar dentro de cada gabinet y la cantidad de puntos de voz y datos también correcto la cantidad de puntos es contabilizar a ver para el eh En este Caso tengo el r 1a Cuántos puntos tengo de dd Cuántos puntos tengo de D de de voz y datos de voz
ap de control de acceso de TV de cámaras La idea es contabilizar cada uno de ellos correcto de igual manera sistemas de perifoneo si son central amplificador micrófonos puntos exteriores parlantes internos y exteriores Y tenemos aquí comandos de de de control de Volumen sistema de detección control de armas igual manera contabilizar no Cuántos son los elementos que yo estoy manejando en cada uno de ellos distribución de gabinetes Ah ya aquí tengo para el 1a el piso es de 30 ru y para los demás elementos uno tengo de nueve los pequeños y el de 2b s
es de 16 ru y aquí tengo los diferentes equipamientos para cada uno de los de los gabinetes No aquí están d un listado de todo lo que voy a usar y Entre ellos ya marcar si corresponde o no A cada uno de los gabinetes correcto ahora aquí esto es importante dentro de todo lo que yo vaya a considerar lo que tengo que hacer es jalar toda la cantidad que yo estoy usando Y averiguar Cuál es el consumo de watts de cada uno de ellos sacarlo en cargas de kilowatts el consumo a nivel kba y tener
un cuadro de de carga correcto aquí falta un total La Idea es sumar todo el consumo pero ojo lo que tengo que hacer es considerar esto todo lo que tengo aquí claro Obviamente con un resumen no de todo lo que voy a usar adicionalmente tengo que sumarle los diferentes elementos que estoy considerando por ejemplo el tema de perifoneo sí va a tener que jalar cierta energía ha Esto va a consumir cierta energía dentro de lo que es un parlante interior o exterior tiene cierta carga Ah ya tengo que sumar Cuántos son los elementos y averiguar
Cuál es la carga considerar un espacio aquí que está está bien sin no que no se nota el cuadro ya aquí sistema de perifoneo no y aquí adicionar Cuántos cuántos son los puntos que yo estoy considerando ahora para sistemas contraincendio los sistemas de alarma no contra insendio voy a tener que contabilizar Cuáles son los puntos y ubicar también Una carga y sobre eso ya multiplicar a nivel carga eléctrica y obviamente tener el consumo Y por último lo que tengo que obtener es el total de a nivel kv o kilowatts en estos puntos voy a obtener
un valor aquí obviamente que voy a sumar todo esto y igual voy a tener este valor esto con qué fin lo voy a hacer el fin es de que este valor esta este consumo de energía Voy a tener que pasarlo directamente a dónde al cuadro de máxima demanda para mi requerimiento de consumo real para todo el proyecto que esto lo vamos a hacer directamente en el apartado de del componente de instalaciones electromecánicas La idea es ya dimensionar primero obtener el cuadro de máxima demanda y sobre ello ya obtener o a desarrollar el cálculo para los
transformadores Eh bueno en este caso va a ser un tema de proyecto de sistema de Utilización el trafomix Qué tipo de conductor De qué manera vamos a tener que instalar eso se va a desarrollar directamente en ese componente para temas de cálculo la idea también es calcular realmente Cuál es el consumo en esencia se va a basar eso Cuál es el consumo real que yo necesito con todo el equipamiento que yo y tengo realizado y obviamente calcular cuál Perdón contabilizar Cuántos son los elementos de acuerdo al a lo que se Tiene a todos los elementos
considerados de acuerdo de esta manera ya se considera a todo lo que hemos realizado ya temas de eh cálculo correcto cálculos por bueno cantidad de puntos de voz corrientes débiles eh las salidas ubicadas para cada uno de los gabinetes y dentro de ellos ya tener una contabilidad de todos los elementos a usar y en base a eso ya tener el consumo o es la energía que requiere y calcular Directamente Cuál es el consumo a nivel ca para nuestro proyecto bueno esto ya se cierra directamente todo el contenido con una memoria escript no lo mismo memoria
descriptiva se justifica directamente Cuáles son las normatividades ya seleccionadas Y cuál es Obviamente el alcance del proyecto no va a tener sistema de calidad estructurado sistema de de videovigilancia sistema de telefonía IP Equipamiento informático especializado Bueno aquí todavía falta un alcance más que son sistemas de Señales contra incendio y obviamente que aquí ya se va a colocar directamente la normatividad de aplicación con la que se está trabajando normalmente Son estándares elementos ya muy ya muy usados muy conocidos normalmente dentro de los proyectos en algunos aspectos podría de repente actualizarse dependiendo No si requiera el caso
las normas de Aplicación la descripción en base a lo que se está detallando Obviamente que si tú haces un alcance de tú lo que vas a hacer o lo que quieres o lo lo que vas a hacer dentro de tu proyecto eso también se tiene que detallar en la descripción del proyecto del sistema mismo ya mencionado ya los esquemas no que tien que cumplir ciertos estándares las instalaciones entrada de servicios sala de telecomunicaciones el cableado troncal El cableado horizontal las áreas de trabajo entre otros espacios de administración y control de sistemas auxiliares y entre otros
elementos que se están consir dentro de la memoria descriptiva la idea como bien menciona es una memoria donde describe directamente todo lo que vas a usar dentro de tus proyectos Si son puestos a tierra se va a tener que considerar tiene barra principal de tierra de Telecomunicaciones de igual manera administración de equipos sí Esto sí es importante administrar directamente eh todos los elementos y el famoso etiquetado espacio de telecomunicaciones alcances horizontales alcances troncales barra de de tierra telecomunicaciones los registros documentación de administración de cableado Ya esta información normalmente lo va a entregar directamente ya El
ejecutor Correcto normalmente ya al momento de ejecución de proyecto ya hay una información que va a entregar directamente El ejecutor para la administración real de todo lo que se ha instalado claro cumpliendo obviamente siguiendo algunos todos los elementos que se han considerado dentro del proyecto y las certificaciones del cable estructurado eso ya demanda directamente lo que es el ISO que cada uno de los cableados que se vayan a usar Directamente para las conexiones tienen que ser certificados bueno se refiere directamente a esto los cableados que se vayan a usar para lo que son las salías
tanto para la conexión del en este caso del panel de conexión y el cableado troncal Aquí también sí te escucho vamos cerrando la idea de una vez compañero Okay aquí lo que mencionaba el tema de estos cableados ya tienen que tener en este caso una certificación por eso les Decía normalmente en algunos casos para estos proyectos eh Ya estos tramos lógicamente ya tienen que tener cierta certificación se puede hacer por pedido y entre otros elementos ya para los tramos más largos ya se compran en este caso ya los diferentes elementos para la instalación para dentro
del panel de conexión dentro de las salidas correcto Y bueno ya se marca las las configuraciones y los el tema también de Los sistemas de videovigilancia se en este caso las configuraciones De qué manera ya van a estar instalados ojo todo esta todo estos esquemas que se tienen parten lógicamente en base a a lo que se tiene dentro del proyecto qué es lo que yo tengo tengo un servidor perfecto tengo un video Network no un controlador y entre otros elementos si yo coloco un de repente otro elemento que no está de repente Dentro de este
esquema Pues de repente va a haber de repente información de repente no correcta entonces va a tener que considerarse en base a lo que también tengo planos todos los esquemas correcto bien toda la información bueno por último no miren amigos para Estos tipos de proyecto que son netamente para para proyectos de inversión pública al menos aquí en Perú lo que se va a tener que hacer es solicitar de acuerdo Necesariamente una asesoría de servicios de telecomunicaciones correcto el proyecto para Se va se ha solicit directamente a a telefónica del Perú correcto con el asunto de
asesoría factibilidad y servicio de telecomunicaciones y mejoramiento de servicios haciendo referencia no directamente al proyecto Y qué es lo que se requiere Y qué se está anexando c copia de representante en este caso es la autoridad competente copia de Credencial inscripción de propiedad ficha registro de banco de proyecto plano de ubicación de la institución educativa secundaria ahora no dice pero es importante solicitar este información sí a nivel ministerio Ho por hoy lo que es pronet la plataforma citec requiere que tú solic solicites esta información correcto solicites no solamente es mandar un cargo no difícilmente también
se tiene que Obtener una respuesta en sí directamente de de la entidad las que está solicitando directamente el servicio y el la documentación que se te va a emitir correcto Bueno ya tengo la experiencia claro de telefónica del Perú que en este caso es Movistar no responden rápido y es por eso que los mismos evaluadores de de estos de estos proyectos proyectos educativos ya te dan la conformidad que está aprobado ya solamente con este Documento ahora si en caso te responde rápido Ya pues hora porque miren a la fecha a mí no me contesta yo
mandé el 5 de bueno en este caso agosto de 21 a la fecha no tengo respuesta no me dic que un mes más Ojalá bueno bueno eso ya es enc temos correcto amigos bien amigos eh De repente alguna consulta duda eh que de repente se tenga hasta acá Bueno de lo que siempre se ha querido al menos para este para este tema de Instalaciones de comunicaciones Bueno ya hemos tenido también el el refuerzo adecuado con el ingeniero Iván persona que ya ha elaborado también este proyecto y entre otros elementos que también son fundamentales recordemos muy
bien que es un tema ya más de instalaciones también que también va a ser eh trabajado de acuerdo a la necesidad del caso muchas veces podemos nosotros decir podemos implementar lo último no pero De repente el pristo no lo amerita no en algunos casos de repente que sea simple algunos elementos fundamentales no hay que poner muchas salidas no tiene muchos laboratorios bueno eso ya va a depender directamente de la necesidad del proyecto bien eh bien amigos eh gracias maén por la atención Gracias ingeniero Vladimir por la oportunidad amigos todos eso sería todo y la información
Vuelvo a recalcar que se les va a proporcionar como se ha hecho en los anteriores temas bien hasta acá Muchas gracias por too perfecto Óscar Muchas gracias hermano Muchas gracias a cada uno de ustedes por la clase del día de hoy por haber estado desde el inicio hasta el fin son 3 horas A veces ya en las 3 horas pues comienzan a mermar la eh las ganas el esfuerzo de cada uno han ido saliendo uno que otro compañero Pero los que se han quedado pues muchas Gracias les Les agradecemos de todo corazón por estar hasta
el final con nuestras clases un fuerte abrazo para Alex Adrián Vargas Ángel Luis Carlos pino Jorge Sánchez para Luis ticona Óscar Peña Víctor Mancilla Walter Alexander Walter Cervera fuerte abrazo para cada uno de ustedes y los espero en la siguiente clase que gane Perú Ah hoy día toca el partido con Bolivia no con Bolivia creo que acá No hay ningún boliviano Menos mal que gane Perú Entonces que gane Perú Muchas gracias acá de ustedes un fuerte abrazo cuídense nos estamos viendo Hasta luego Hasta luego Gracias gracias gracias a ustedes hermanos
