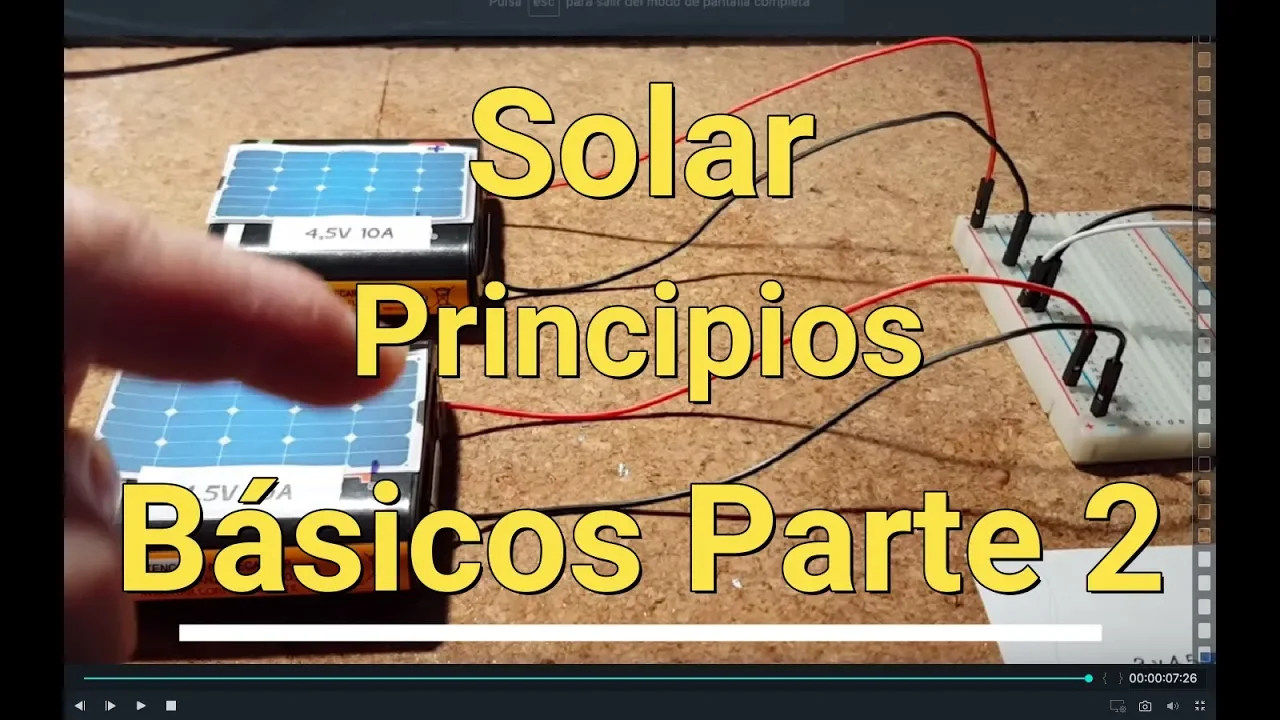

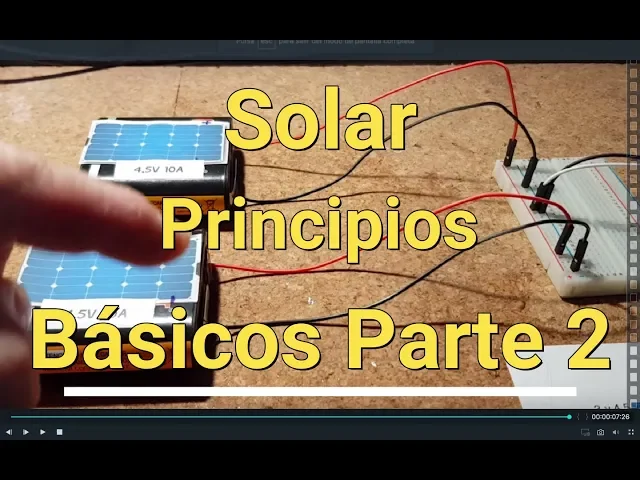

bueno y ahora vamos a seguir con una pregunta unos ejercicios o unos a un pequeño tutorial que voy a hacer del tema de las placas solares y los inversores que mucha gente me estáis preguntando el tema de cómo conecto las placas y las conecto en serie en paralelo cuántas placas necesito y el inversor que tengo que mirar del inversor etcétera etcétera es un poco lío hay muchos números pero hay gente que me está preguntando sobre el tema del segi y el paralelo las placas en serie y las placas en paralelo cómo va eso que no me entero muy bien entonces he hecho un pequeño aquí como siempre ya sabéis haciendo con las cosas cotidianas de la casa y voy a hacer os hará aquí una explicación de cómo funciona esto de acuerdo muy bien pues muy bien pues aquí tenemos el sol veis la bombilla y aquí he puesto unos paneles fotovoltaicos imaginarios que son unas baterías que trabajan más o menos como unos paneles fotovoltaicos de acuerdo corriente continua dc un positivo y un negativo vamos a suponer que las baterías es verdad que trabajan a 4 con 5 voltios estas pilas de petaca y unos 10 amperios que eso es mentira realmente trabajará muchísimo menos miliamperios de acuerdo pero para que lo veáis en un ejercicio y aquí he puesto un un inversor qué es un tester para que veáis voltajes y demás lo que pasa aquí he puesto una protoboard que esto es se utiliza para el tema de electrónica para hacer nuestros inventos y demás y entonces pues para hacer pruebas va muy bien de acuerdo esto ahora vamos a trabajar con un supuesto de que esto es un inversor que es pues trabaja entre 3 y 4. 5 voltios y 20 amperios máximo de acuerdo entonces he puesto las baterías en paralelo que mucha gente se hace la picha un lío con esto veis están conectadas en paralelo el positivo y el negativo el positivo y el negativo van en paralelo como podéis ver estar en paralelo vale y se conectan al inversor de acuerdo de tal manera que el inversor que voy a tener pues un voltaje de 4. 5 voltios y el amperaje se va a sumar tendré 20 amperios nosotros lo que vamos a ver va a ser los 4.
5 voltios de las dos baterías de acuerdo vamos a encenderlo bueno ahí podéis ver 4. 748 vale la pequeña tolerancia la tolerancia perdón 4. 748 tenemos dos paneles fotovoltaicos conectados en paralelo y como veis se suma los amperaje pero se mantiene el voltaje de tal manera que este inversor que hemos hecho imaginario que trabaja entre 43 y 45 voltios y 20 amperios máximo de acuerdo a funcionaría si yo ahora conecto las baterías en serie los amperios no se sumarían pero se sumaría el voltaje y dejaría de funcionar el inversor vamos a ver muy bien que es lo que he hecho ahora si veis tengo ya solo un cable un positivo osea un positivo y un negativo conectado este que estaba antes conectar en paralelo este está aquí a ver si lo señala este aquí está desconectado en paralelo lo he desenchufado y el que estaba enchufado al positivo lo enchufado al negativo de la otra del otro panel de acuerdo están ahí y esos conectados en serie ahora mismo están los paneles conectados en serie eso qué pasa pues se suman los voltajes pero no se suman las intensidades ahora será 10 amperios lo que le llega al inversor pero el voltaje h se ha sumado ya tenemos 9 con 7 como este inversor máximo funciona entre 3 y 4.

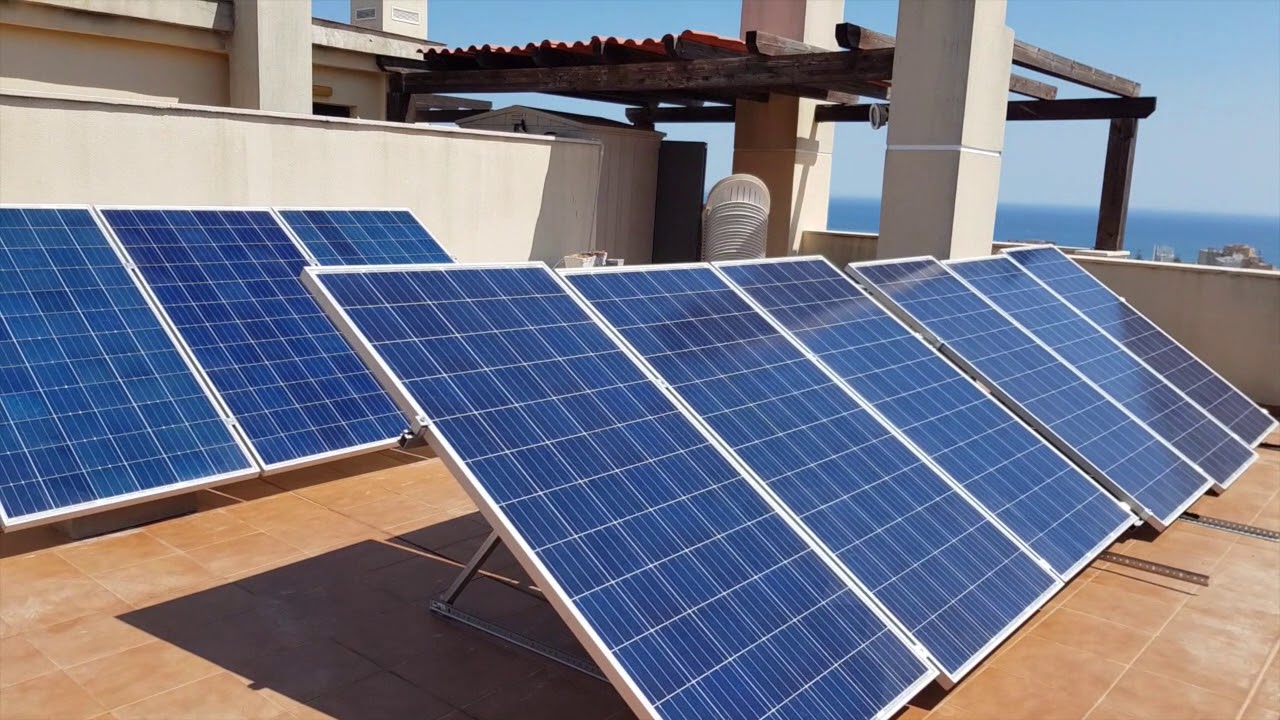

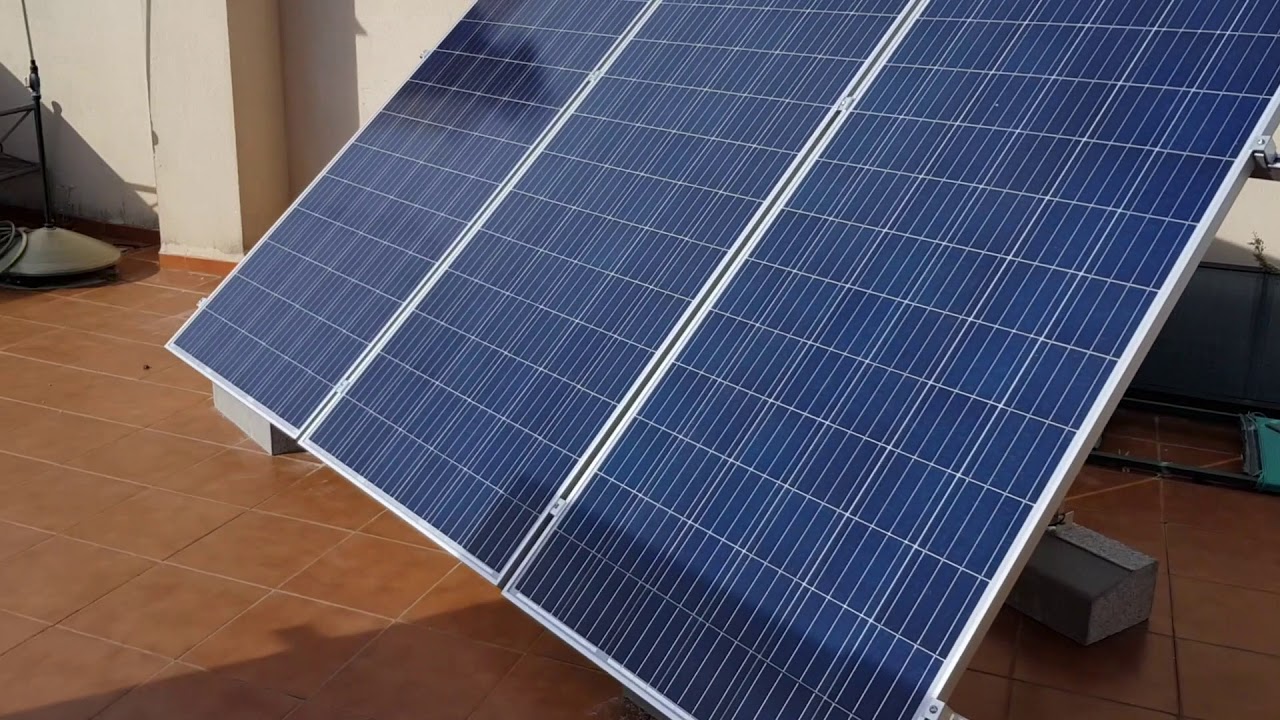

5 voltios y 20 amperios ahora no funcionaría el inversor les daría un fallo de sobretensión y nos daría un error y no funcionaría vale a ver ahora vamos a cambiarlo muy bien ahora tenemos otro inversor que trabaja entre 4 y 10 voltios y máximo 10 amperios de acuerdo entonces si yo ahora las colocó en serie veis el voltaje está dentro del margen porque son 9 797 de adosac el voltaje está bien y los amperios de acuerdo no se suman se suma el voltaje de tal manera que ahora tendré 10 amperios porque están en serie las dos baterías pero el voltaje se habrá sumado de tal manera que con esto yo puedo mirar cuántos paneles necesito en función del inversor y sabiendo el voltaje que tiene los paneles por ejemplo los míos trabajan a 44 voltios entre 40 y 44 voltios un inversor me el voltaje máximo de inversor son 145 voltios de tal manera que yo tengo que hacer grupos de 3 en serie yo pondría que otra panel tres los contaría en serie y luego saldrían dos cables negativo y positivo del final de la instalación vamos a ver paneles esta azotea como veis hecho un grupo de tres tres paneles y que he hecho con esta clavija de aquí que son están hechas ya para eso así que salir he conectado el positivo y el negativo en este caso el perdón en este caso enchufado aquí veis el cable este que es el positivo con el negativo de se enfoca el positivo y el negativo de un lado luego del siguiente panel he hecho lo mismo esta clavija positivo y negativo otra vez a ver si enfocar positivo y negativo otra vez y los finales el final de esa placa y el último esa placa que se quedan aislados sueltos se quedarían sueltos lo he conectado aquí a un cable negro que sería el negativo de esta serie esta de estos tres paneles que están en serie irían aquí y aquí tenéis el otro a leer positiva esos dos que van por ahí son los que habéis visto antes en el ejemplo que os he enseñado vale entonces esto va por aquí junto con este de aquí derechos fundamentales y junto con este de ahí que todos vienen aquí de acuerdo y aquí los montos todos los series veis que vienen por aquí todas las series las enchufa aquí poco a poco voy salen de aquí y al final sacó la toma final que es la que va el inversor después de juntar los series y los paralelos no sé de esos paneles y los paralelos luego aquí para sumarlo todo en uno y ya sacan los cables finales al inversor y el voltaje es aquí o de maravilla 3 es casi 3 kilovatios y medio produciendo la anualidad son las 12 de la mañana y esto que veis aquí ahora podemos ver el voltaje ahí podéis ver 50 y con la materia el voltaje 105 voltios si yo pusiera todas las baterías en todos los paneles en serie aquí habría un montón de voltaje habría que ir sumando 44 voltios por 12 y nos daría un voltaje super elevado y esto no funcionaría nos dará una sobrecarga de sobre voltaje y no funcionaría de tal manera que tenemos que sumar series y paralelos para que la el voltaje que tengamos aquí como os he enseñado antes esté dentro del rango de funcionamiento de cada aparato cada aparato tiene su rango el funcionamiento de los tenéis que van a 500 voltios otros a 1.
