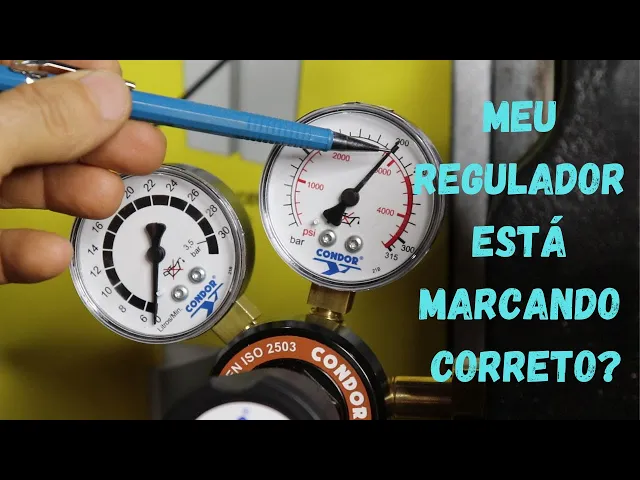

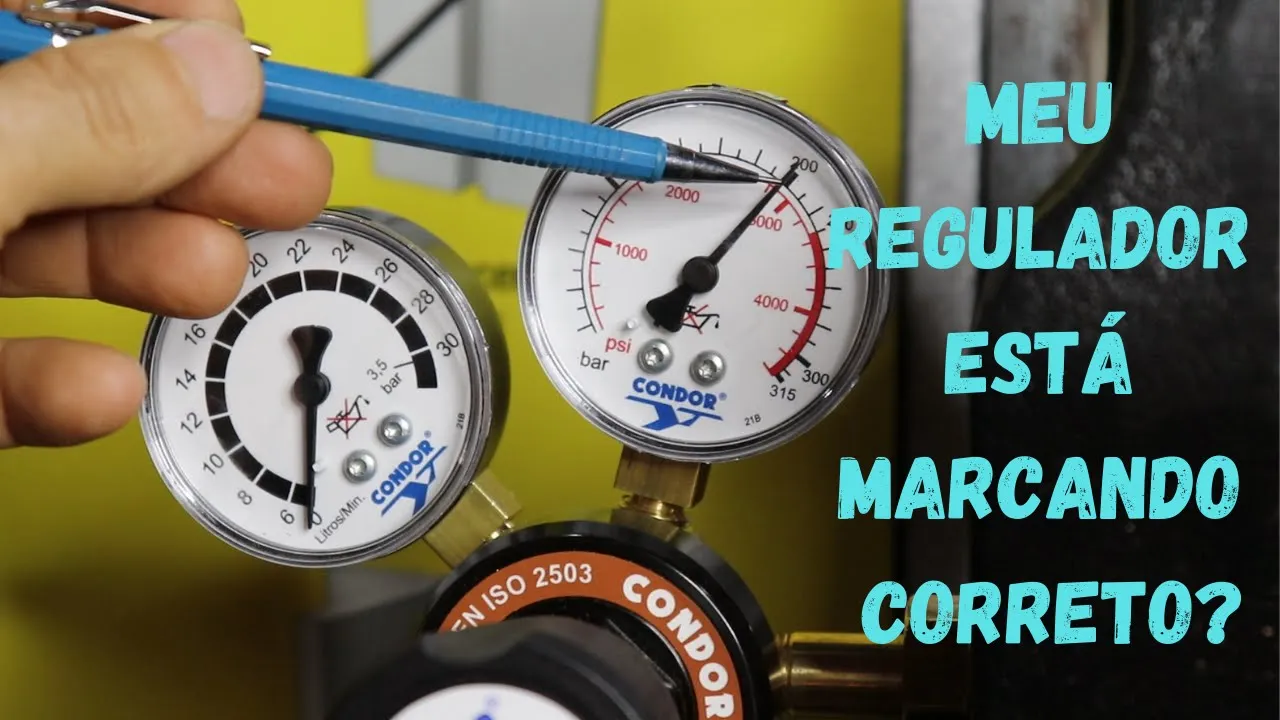

Meu regulador de pressão está marcando correto??

o [Música] Olá pessoal tudo bem com vocês pessoal é nesse vídeo aqui hoje eu vou mostrar para vocês como saber como identificar qual a medida da pressão que tem que marcar aqui no regulador em cilindros de gases tá aqui o tem dois cilindros de 10 metros cúbicos até esse livro Os sete metros e tal depois vamos falar melhor mas tem dois cilindros aqui de 10 metros cúbicos dessa mestre um argônio água no puro sair Ah tá então os gases por e aqui eu tenho a mistura de argônio + CO2 Vinte por cento do seu dois tem essa mistura aqui aí vocês vão ver os dois cilindros são novos eu vou de retirar o lacre aqui e vou colocar a medida apressar o aqui é uma e a medida da pressão aqui é outra e o Bóris dois cilindros é 10 metros cúbicos mas pode ter variação e nós vamos ver isso quando você tem mistura e quando tem agora por os gases puros eu vou explicar e mais detalhes durante o vídeo vamos dar uma olhada eu vou aqui eu tenho dois cilindros novos ainda com lacre E então vai dar para gente ter uma noção mais próxima da realidade é que dá dúvida né que quase todos têm quando coloca o manômetro pela primeira vez no cilindro está marcando Correto está com a quantidade de metro cúbico que eu comprei né então eu vou colocar agora aqui manômetro tá primeiro aqui no no cilindro de mistura e vamos ver que acontece abrir a válvula então usá-la deu 205 bar esse livro essa esse manômetro aqui o relógio dele médio em Bar em vermelho aí PSI libras por polegada quadrada então deu 205 bar ok e esse outro relógio aqui é a saída do Gaga o primeiro lá entrar esse a saída aqui em casa é litros por minuto geralmente usados em Sua obra ficou a ganhar em corte né o oxigênio essas coisas daí é é quilograma força por centímetro quadrado Às vezes pode ser bar também tá e é agora eu vou colocar o regulador lá no cilindro de argônio e vamos ver o que acontece mesmo regulador eu abrir a abóbora e ele vai 198 bar aproximadamente 197 198 Tá e agora então vamos entender se isso aí Tá certo Tá errado essa marcação vamos vamos dar uma olhada então Olá pessoal são muitas variáveis tá para você saber interpretar aquela leitura ali a senhora está certa se está errada a primeira delas é a temperatura do cilindro tá aí Aqui eu estou utilizando o termômetro de termopar que tem uma leitura mais precisa do que esses termômetros digitais é bem mais precisa aqui então eu deixei a gente deixa um tempo aqui até estabilizar e depois de um minuto e 17 segundos ela estabilizou em 31. 3 graus celsius e outra coisa que temos que olhar no cilindro é o volume hidráulico a capacidade de litro de água dos cilindros esse aqui é 50 litros aqui a pressão de teste hidrostático 300 bar pesa 56. 2 kg esse aqui e a pressão de serviço a pressão de trabalho é 200 bar aqui o cilindro de mistura tá ele tem esse aqui também tem 50 litros Tá mas esse aqui é variável pode ser 50,6 451 pode ser 49,8 tá pessoal Então olha só os manômetros eles são classificados de A até ser nela e de acordo com a classe do manômetro que de que nem esse que eu estou utilizando aqui a classe B e eles têm uma tolerância né de leitura e mais ou menos dois por cento no centro e depois aqui três por cento a esquerda e três por cento a direita ele tem essas tolerância aqui vai mas que estranho porque três dois e três por cento então é alguns Alguns manómetros são extremamente preciso por exemplo esse aqui o bar três ele tem uma tolerância uma precisão aqui de leitura de 0 25 porcento praticamente imperceptível qualquer erro dele mas esses que nós usamos aí no mercado A grande maioria é Classe B e depois tem você que tem uma leitura menos precisa ainda né e de quatro três e quatro porcento vou entender melhor o que que é isso é bom pessoal Então olha só o classe B é então esse dois por cento lá que apareceu significa que é da faixa do regulador em toda a extensão do regulador a medida dele ele é dois por cento de tolerância né dê para mais ou para menos está entre 25 e 75 por cento e três por cento está no restante da farsa eu vou explicar já Ok é isso só para terminar que olha aqui ó eu falei com o A3 é melhor ou A4 aqui ó tem 10 10 por cento da face ou seja extremamente parecidos não tem nenhum mais preciso que esse aqui a leitura dele e agora vamos entender o que significa isso aqui 25 e 75 por cento dois por cento dentro da faixa 1 Olá pessoal esse manômetro aí que eu estou utilizando o regulador ele tem como capacidade máxima 315 Ok 315 -25% 7875 então quando ele vai a até esse ponto aqui ó 78,65 Bar ou se fosse que lugar uma força 78 1.

75 quilograma-força por centímetro quadrado ele teria a dois por cento de tolerância mais de 78 até quanto tá então você até 8 75 aí agora você tem limpar aqui tá 315 ao menos 75 por cento então 236 então de 78 pontos 75 até 236 e 25 Você tem uma tolerância de leitura para mais ou para menos e dois por cento O que foi a aposta de 78 a tolerância cai para três por cento e o que for acima de 236 e 25 também era tolerância é três por cento Ok entendido Olá pessoal então é olha só aqui ó a partir de 230 aqui então deve 136 né você já não tem mais a leitura boa eu falei tudo aqui de tolerância de mais ou menos três por cento também tá E aqui nessa faixa aqui ó mais ou menos aí 78 né essa faixa aqui também a tolerância é três por cento tá aí a o autor você tem para mais ou para menos aqui Olá pessoal essa tabela que ele essa planilha ela vai ajudar vocês a entenderem bastante as variáveis que envolve uma leitura de gás no cilindro eu vou mostrar mais as variáveis não vou entrar em detalhes da planilha Até porque eu não tenho muito conhecimento nisso então eu vou falar O interessante aqui das variáveis ela foi elaborada pelo Engenheiro Arnaldo Melo só se e Carlos Caria nós três trabalhamos na White Martins na época e o Engenheiro Arnaldo é era o pessoa grande colega de trabalho colega Amigo pessoal amigo profissional e ele então ele elaborou junto com o caros eles elaborar essa planilha aqui para nos ajudar o pessoal de Campo como eu né que ficava mais em cliente em campo atendendo a as diz por exemplo as dúvidas de clientes né o cara o cilindro aqui uma hora Marca uma pressão tava na marca outra este gás aqui tô achando que tô me roubando isso acontecer amor que então ele elaborou essa planilha aqui para nos ajudar tá então o que que acontece o quê que eu encontrei lá então vamos lá ou corrigir com a temperatura eu achei 31,3 tá aqui também 31,3 tá certo volume hidráulico lá é 50 vai ser só variável Às vezes você encontra outras medidas estão sempre tem que olhar lá no caso os dois era 50 né os dois tá doida ela 50 bom então agora que a gente a pressão que eu achei lá do orgulho foi 198 né largou 198 só que se você vai corrigir ele pela pela multiplicar por 1,2 para ter a em quilograma força porque eu achei em um bar cento eu achei 198 bar e não e não é quilograma força então corrigindo para kilograma foi isso é muito preta 198 por 1,02 E você tem aí 201,1 96 Tô correndo aqui para 202 Ok então aqui fechou aqui com dor com 9,96 cúbico Então tá bom ok ó e agora só aqui passando rapidinho aqui ó e se fosse Hélio estaria com 8,4 E se fosse hidrogênio Thalia com outro viu buraco aí também e se fosse me hidrogênio taria com 9,2 E se fosse oxigênio aí com 10 metro cúbico Redondo tá então vê se vamos passar atirou para o ar gório Pior que eu tô usando então agora o que que acontece aqui 202 aqui é o pastor corrigido pode trocar uma força só que aí ele tem o fator que aqueles dois por cento para Mais é para menos tá bom Então olha só 202 mais dois por cento ele vai dar 206 16,04 tô corrigindo ali 206 tá o pa o parque eu fiquei rouba a rede Então vai dar 206 ok então deu 10, 1 metro cúbico 10,1 melhor do clube e 202 - dois por cento da 198 então dá nó então a leitura ela está entre 9,7 a 206 e quatro ou na média na média nós temos então 9. 9 praticamente 10 metros então aqui bateu né e agora agora vamos ver a costura Tá certo a mistura gente eu encontrei lá 205 bar multiplicando por 1,02 eu tenho 219 quilograma-força por centímetro quadrado o problema aqui que a minha mistura ela é 25% CO2 tá Então olha só 25% CO2 deu 11,6 MM se fosse essa mistura aí olha conhecia mas aí tá dando um metro cúbico e, seis a voz então esse gastar mais sabe está pode acontecer pode acontecer do gás viu mais para você E aí se fosse quinze por cento CO2 aí deu 10,9 e se fosse oito por cento e noventa porcento de argônio oito por cento de CO2 dois por cento de oxigênio seja 10,6 se fosse oito por cento de CO2 seria 10,6 também e se fosse noventa e cinco porcento de argônio três por cento de CO2 dois por cento de nitrogênio seria 10,3 se fosse Noventa e Seis por cento de argônio 4 por cento CO2 seria 10,4 se fosse noventa e cinco porcento de argola e cinco porcento de oxigênio seria 10,2 Ok qual é a essas medidas aí tá bom vamos lá aqui agora no 25 porcento tá aí eu falto o já está corrigido gente então se tivesse dado aqui a fatura já está corrigido Então se tivesse dado 185 tá então aqui seria ó 10,3 metros cúbicos para 25% CO2 e quinze por cento CO2 seja 9,7 então eu na minha ignorância Total sobre forma de tabela Eu fiz a mera eu fiz a pede aqui tá eu já encontrei 185 fiz a média procurando aleatoriamente aqui até que eu achei que 185 bateu por aqui ó você tem a quinze por cento 9,7 metro cúbico e 25 porcento você tem 10, 3 9,7 mais 10, 3 a 20 / 2 da 10 metros corpo Então se tivesse marcado lá 185 estaria dentro Ok só que marcou marcou corte o centos e nove por favor de correção né 1009 então o que que significa isso aqui O que significa o seguinte ó é como é que a leitura ela tem uma tolerância de mais ou menos dois por cento Se você pegar 209 209 mais dois por cento tá 213 Ok 213 Então vai para 11. 8 e se você pegar 209 menos dois por cento cai para 205 Então você tem 11 11,4 a 11,8 metro cúbico aí para 25% CO2 ou seja que venha mais grossas esses e lindo ele vem com mais gás tá só para você ter uma ideia mesmo que for as quinze por cento aqui né que eu tô usando com 20 205 10,7 213 download 1.

1 então gente pode acontecer do cilindro brinco mais com o caso que aconteceu aqui não vou entrar mais deitado porque vai download todo mundo aí né OK E mais uma vez eu reforço aqui com vocês pessoal tem um um regulador ele é o manômetro de boa qualidade esse daqui a escala ver aí tá marcado em quilogramas por centímetro quadrado então ele deveria ter marcado aí 209 né e ele marcou um pouquinho menos que 200 tá aí se você fizer o desconto aqui mais ou menos dois por cento né e não tá marcando bem não e outra coisa pessoal esse regulador aqui ele tá com defeito é novinho tá e vou estar fechado a válvula de saída aqui tá fechada e ele tá fazendo o gás aqui tá nó velocidade mais rápida tá mas um pouco mais de dois minutos aqui olha só quanto Gabi perdeu e aqui também eu tenho regulador que levou um tombo tá então ele ele tá já tá marcando corretamente aqui o relógio de pressão então a quanto que ele deu lá deveria ter dado aqui tá meio quilograma por centímetro quadrado né poderia ter dado aqui 900 213 sua mãe amanhã tá certo mas tá aqui um pouquinho de defeito na marcação e não tá vazando nada isso aqui ó ficou quase mais de três minutos aqui e o ponteiro é permaneceu sem alteração e o pessoal essas informações Aqui foram generalizadas tá agora se você quiser mais informações mais detalhadas é de todo o processo dos reguladores manômetros Como são feitos para os gases diferentes tipos de gases mas no caso de solda e corte você veja essa Norma que ABNT NBR 14.
