o Olá a todos bem vindos ao canal e VM engenharia elétrica só Isaías vandoski sou engenheiro eletricista e Trabalho há mais de 11 anos com projetos e esse vídeo é uma introdução para um curso que eu vou dar graça e também tem vou postar no YouTube no Playlist específica disso sobre padrões de entrada então se você eletricista ou você é em dinheiro e quer começar a ganhar dinheiro com padrões de entrada fazendo padrões aí até 200 amperes essa turista para ir o diferencial é que além é claro não custa nada eu vou postar provavelmente uma
aula teórica e uma aula prática ou seja eu vou ir no local onde a gente vai estar fazendo um padrão de entrada ou Nossa da nossa própria empresa ou de parceiros e eu vou explicar no lugar o que que tem como que é feito Qual as características específicas de cada padrão para que você tem um crescimento real e como fazer então se você quer saber mais sobre para Dona jantar ela sobre como montar a cada tipo ah mano fácil de 50 bem fácil de 50 vídeos a 63 trifásico e Vasco a 200 e que aplicações
práticas que são utilizadas esse vídeo pra você porque além de eu falar a teoria mostrar a norma O que que tem que ser feito eu também vou mostrar na prática ele citar exemplos em que eu utilizei uma coisa ou outra por isso esse curso acha ficar bem legal se inscreva no canal curte compartilha e comenta aqui embaixo se no padrão que o comentar com vocês tem mais alguma coisa que vocês queiram falar porque Claro estou em Ponta Grossa Tem sim algumas características que são olhadas aqui eu sei que não são olhares em Curitiba por exemplo
eu falo por prática não pode não tá escrito isso e o professor pode até não ter falar isso mas isso acontece na prática com isso eu vou fazer esse primeiro vídeo o vídeo introdutória falando onde encontrar Norman e Norma que eu tenho utilizar como que ela funciona como que eu tenho que aplicar ela se vale a pena fazer padrão tudo isso eu vou comentar nesse vídeo e fazer um vídeo como se fosse uma introdução e aí eu não sei se vai demorar um ano 2 anos 3 anos para terminar essa playlist mas sempre quando eu
tiver oportunidade eu vou complementar essa playlist é sobre todos os padrões a minha ideia começar no monofásico e50 depois bifásico de 50 monofásico de 63 bifásico de 63 trifásico de 51 por um e mostrar teoria e prática então é muito importante que vocês comecem e participem gastar playlist Para quê Para eu ver se vale ou não a pena continuar compartilhando esse tipo de conhecimento que vocês aqui no canal Então vamos começar eh com o básico tô gravando a tela do meu computador e eu quero mostrar para vocês primeiro homem que encontra a norma Esse vídeo
é voltado para quem mora no Paraná porque eu vou falar sobre o papel que é sobre algo que eu entendo a primeira dica sempre pesquise a norma no site ela Hotel nunca pegue de site do terceiro porque a norma ela vai mudando ela vai atualizando o único lugar que você vai poder saber exatamente se você tá usando a uma certa e a norma atualizada é no site da Copel por isso que eu vou ensinar como que eu geralmente pesquisa e achas normas da Copel para quê eu consiga fazer o mesmo E além disso é claro
todos os vídeos a partir do próximo que eu falar sobre um padrão monofásico eu vou postar no meu site além do vídeo uma planilha com o check-list aquele padrão então por exemplo padrão monofásico é marcar Chayene é um disjuntor de 50 pode ficar polimérica metálica o cabo pode ser flexível semi-rígido então todas as questões estilísticas O que que tem que ter eu vou postar Então você muito legal porque você vai poder pegar e vai poder levar você quer que leite na obra e e fazendo x porque a basicamente como comprar o avalia a tua execução
Então isso é muito importante e ajuda demais na hora de execução e a gente mesmo cometem demais então é por isso que é bom ter esse aqueles Então vamos começar eu coloquei ali na nossa Hotel apareceu aqui o primeiro item que já é pesquisa de normas técnicas eu vou colocar aqui ele já vai cair direto na página que você precisa saber para padrões de entrada a norma que a gente vai utilizar é a norma de tensão secundária então você vem aqui ó para pesquisar normas e você coloca normas dele seleciona ou o número da MTC
que eu nunca lembro ou descrição ou código do material então no meu caso sempre pesquiso por descrição como eu disse a norma que a gente vai usar como base atenção secundário eu vou colocar aqui ó cê com área então lá no que eu quero aceitam fornecimento em tensão secundária foi atualizado em 2000nm então vou clicar nela e vou abrir essa Norma baixo mas sempre Fique atento porque a fada 23 anos ela atualiza então você não pode simplesmente pegar e deixar ela esquecer você sempre tem que dar uma olhada para ver se a norma é correta
eu vou deixar a norma também já Baixada no site no meu site para que você consiga acessar então eu vou postar esse vídeo no IBM. Eng.br vai ter o link Claro aqui embaixo e vai ter essa lá para baixar Caso for atualizando eu vou atualizando ela automaticamente não também pode ser uma foto e você vê e claro eu vou fazer isso porque eu preciso dela também então não é uma coisa boa só para vocês é para mim também então eu tenho essa Norma aqui eu sugiro muito que vocês tenham ali na nela eu sei que
dá preguiça Norma gigante tem esse lado 300 200 páginas mas ela é muito importante para que você consiga pegar entender sobre o geral de como funciona atenção secundária que é o que a gente tava falar nesse vídeo agora vou falar para vocês sobre a norma e sobre os principais pontos que vocês devem ficar atentos na hora de fazer o padrão eu vou complementar isso nos vídeos específicos de cada padrão mais os itens que eu vou falar aqui quem muito a temos porque eles vão solucionar noventa porcento dos teus problemas eu já vou tá passando pra
vocês uma coisa que eu demorei anos para entender porque isso é prática e vocês vão direto nesse ponto então vocês vão saber já onde ir para solucionar a maior parte dos problemas agora então a gente vai começar a falar sobre isso não é uma coisa eu quero falar é sobre as trans o hotel fornece gratuitamente de ambos assim um padrãozinho normal que é o 120 certo é claro monofásico é o 254/70 e 27 que é o mundo fácil para área rural é o seu 220/127 é o normal bifásico e é o dia 20/120 trifásico primeira
coisa muito importante vai fazer um projeto a madeira para uma indústria então lugar que é pequeno mas precisa de cargas aí em 380 você vai ter que partir para outra soluções por exemplo você vai ter colocar o trifásico de ser a 200 ampéres 220 bastante certo e colocar um transformador ou um auto transformador de 220 para 380 para atender 50 Ah mas eu não quero quero é a carga é baixa mas eu quero pegar e que a Copel Me forneça atenção em 380 você Pode Pode Só que você tem que pegar e fazer o que
nós chamamos de posto de transformação ou uma na cabine também é aqui nela você vai ter um transformador da Copel que você vai comprar e Vai doar para o céu e esse transformador vai ser e ele tem uma barra 220 a primeira informação muito importante que tem que saber é que a Copel ela só fornece 127 ou 220 ou 244 em rede Rural acima disso ela não vai fornecer de graça então sua vida devagar para outra questão tem vários diferentes aqui que eu vou me aprofundar mais para frente não vai ser o assunto esse vídeo
eu quero falar só um geralzão até a introdução que eu acho importante você saber antes de ir para os padrões em específico eu vou citar de volta vários itens que eu postando aqui nessa outra leva de vídeos mas eu quero que você já saiba algumas coisas básicas que eles são muito importantes se alguma coisa muito importante que você precisa saber padrão de entrada tem que ficar de frente para rua ou tem que ter livre acesso então não adianta você inventar de querer fazer um padrão lá no fundo da tua casa que não vai aprovar Você
precisa fazer ou no alinhamento frontal ou no alinhamento vertical mais com livre acesso e nu frontal você pode tampar alinhar com um muro com a afastar cerca de um metro e a Copel ela ainda vai permitir contanto é claro que tenha o contato visual que o leiturista consiga ir lá e ver qual que é a medição Então esse é muito importante que a gente já viu muito erro disso que o pessoal coloca atrás do muro e acha o papel tem obrigação de ligar ou a própria arquiteta ou Engenheiro não prevê esse padrão de entrada então
é uma coisa muito importante você saber a respeito disso posteriormente eu vou mostrar os desenhos e vamos a isso na prática Claro falando e mostrando na prática as posições e como que a gente era muito fácil mas é só Fique atento a esse detalhe outra questão importante que você tem que ficar atentos é sobre as fases a gente sempre vai nomear as fases como a fazer a como amarela saber como Branca ia ser como vermelha isso é padrão então é sempre amarelo branco vermelho geralmente da esquerda para direita amarelo branco vermelho também não ao contrário
mas Vocês entenderam a questão verde é para aterramento e azul é para leu é mais preciso adotar essas coisas como padrão então eu por exemplo mesmo na parte interna de uma casa ou de qualquer outro lugar e eu vou nomear as cores como amarelo branco e vermelho porque é um padrão Copel eu saio de lá da Copel dessa forma e vou seguindo todo o padrão de cores assim as cores as fitas isolantes não eu não vou usar o cabo colorido eu já usei muito mas eu não gosto hoje porque a chance de você errar o
cabo ou sobre a cabo e você não consigo usar para nada muito grande então eu gosto de fazer o padrão de entrada com o cabo ou preto ou vermelho para ficar uma única cor e daí identificar pela cor da fita isolante o padrão é uma coisa que eu gosto eu acho que é muito bonito colorido mas do ponto de vista financeiro eu não gostei então por isso que eu utilizo só uma corpo Outro ponto muito interessante que vocês precisam quase que decorar a página que é uma coisa que vocês vão usar muito essa página aqui
que eu tô mostrando para vocês que a página 35 ela tem a tabela de dimensionamento conforme a categoria só saber qualquer cargo na casa o que você tá ligando você vai saber também o disjuntor de produção o número de o número de fios medidas tipo de medidor eo ramal de ligação o tipo de cabo Então essa página 35 é a página que eu mais acesso sempre Então ela é muito importante alicorn a página 35 a tabela do dimensionamento qualquer dúvida sobre cabo sobre o tipo de poste sobre o tipo de disjuntor ela vai tirar para
você ela é a principal folha dessa norma ela digamos que você queira um bifásico de 80 Será que existe essa nome vai te responder não existe Como que você disse aqui o número de fios número de fase eu tenho duas fases eu tenho apenas duas opções ou Bíblia 50 ou Bíblia 63 e só então mundo faz como eu faço que eu tenho 1150 em mono 63 aquele bom ali que tá escrito M3 é medidor para Rural então eu não vou entrar em outro detalhe aqui mas ela quase que uma exceção mas monofásico e50 modo faz
com 63 bifásico de 50 e fácil no 63 V trifásico items 50 e fez 80 100 125 150 195 200 é só não adianta indo dar eu quero um pelo mundo Jardim projetos isso não trifásico de 180 não existe não existe na Norma pode até existir um disjuntor para isso mas não é comercial tem uma cuidado porque eu já vi muito Engenheiro dimensionando o padrão de entrada e usando o software é pronto sem olhar Norma e daí o cara coloca ajuntou aqui comercialmente falando você não tem por exemplo já vi também de um torno de
35 por exemplo lá na loja tô no centro Ponta Grossa Paraná e tenta encontrar um novo 35 você não vai encontrar vai encontrar de 32 ou de 40 Então você tem ficar muito claro para vocês que o que vale é o que tá aqui então você vai fazer a conta e deu por exemplo corrente deu 85 o que vai fazer ou você vai baixar um trio de 80 ou você vai jogar tão triste isso aí como que determina isso depende tem um monte de forma de definir isso eu definido com base além é claro da
técnica em experiência por exemplo a fazer uma padaria e deu 83 halteres além de mão dele eu provavelmente não vou baixar pode tenta eu vou jogar uma vez aí porque a chance de aumentar ainda mais a carga grande ao longo do tempo então você me a demanda já deu o próximo Cadê o acima de 80 não vale Às vezes o risco de um lugar entendeu tempo às vezes vale muito mais eu já não acredita então essas nuances você tem que saber eu vou falar em outros vídeos sobre alguns exemplos isso daí baseada cara nova mas
eu quero que você sabe o que isso daqui é muito importante vai ser a tabela que vocês mais vão ver eu por exemplo eu quase decorei isso daqui então se você me perguntar hoje Se você me ver na rua e me perguntar a Eu quero um trifásico de 80 que cabo quer que juntou quer eu vou saber a Eu quero um trifásico de 150 ou um bifásico de 50 eu seja um por eu sei o poste eu sei o cabo porque porque essa é a tabela a gente mais por isso eu diria assim até peguem
embaixo em só essa tabela aqui porque isso daqui vai funcionar o programa para vocês caixas de medição outra coisa muito importante que vocês precisam saber já desde o começo é o tipo de caixa para cada disjuntor Então você foi na tabela lá definiu a Eu quero um monofásico e50 que caixa que eu vou utilizar essa tabela aqui te ajuda demais então hum ela fala as categorias que você pode também brincar com aquela tabela e qual que é o disjuntor então uma caixa hã é para juntor monofásico tá escrito aqui tem até medido Então ela pediu

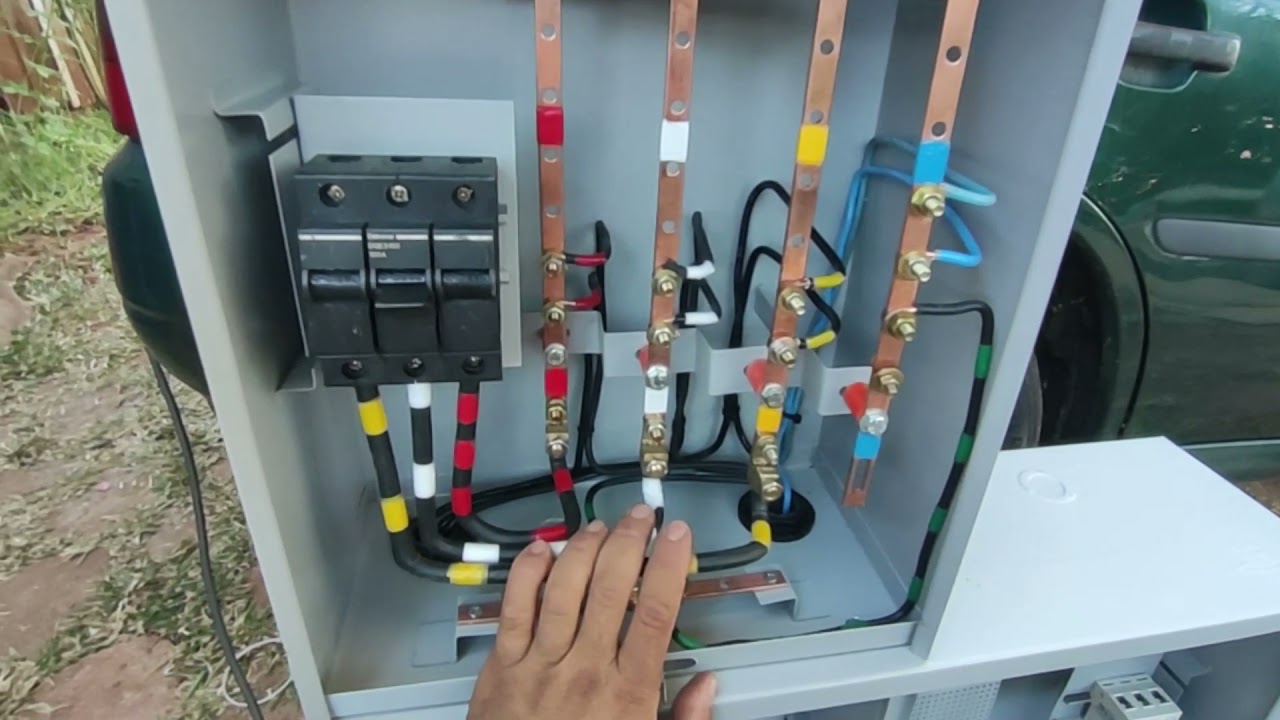

até pelo seu padrão caixa cm medidor polifásico até 100 amperes caixa CB é uma caixa disjuntor geral que vocês vão ver também algumas aplicações específicas a caixa CGN também não ter aplicações específicas vocês vão ver mas eu uso muito essa tabela aqui porque ela já mostra o tamanho da caixa tudo resumido então por exemplo uma caixa que eu uso muito a GN e eu sei as categorias é assim uma vez em amperes 25/150 135/200 por que que eu uso ela você vai sabemos específico sobre isso mas essa tabela ela também é muito importante para você
entender e ver a caixa porque tem um desenho ela é exatamente assim na prática Então ela ajuda demais outro item que você vai ver demais de você precisa saber também é sobre os detalhamentos então sabe alguma dúvida de como vai montar o padrão a gente vai determinar bem certinho como que os vai determinar e onde que você vai ver um desenho para você fazer isso é aqui a partir dessa página 68 ele mostra vários padrões a montagem ele mostra o tipo de cabo como que vai ser feito isso então você vai conseguir pegar e dar
um Jumbo padrão e se você vai ver exatamente a qualquer medida que vai deixar de cada coisa isso é muito E ela é bem completa você não precisa nem de projeto Eu por exemplo mesmo eu detalhe anos aqui no projeto elétrico meu eu pego o desenho daqui só complemento deixou ele melhor deixa ele mais apresentável mas o básico tem aqui então você não precisa nem devemos de um projeto nessa hora mesmo para fazer você vai ter isso daqui Então essas páginas de detalhes é o principal e eu vou limpar tudo a esses detalhes para vocês
aprenderem a ver na Norma eu vou falar o padrão monofásico no Zap a figura do lugar tal a página tal e tem tal para fazer entendeu então bem molhado necessitar Gerais e que eles vão falar muito sobre isso e daí por último tem a lista de material às esse material ela é muito importante para você saber o nome das coisas então principalmente se você tá começando não sei aqui você consegue saber o nome certo que qualquer outro pedindo então a luva emenda curva armação secundária tão tudo tem aqui tem um nome bem certinho de cada
coisa você é muito importante então quando eu tenho alguma dúvida que tem como fazer eu lembro aqui e uma coisa que você deve ficar muito mas muito tempo referente os números aqui que tá falando a cms porque porque existem muitas lojas muitas mesmo quase todos que elas vão ter um produto homologado e elas vão ter outro produto que não é homologado por exemplo disjuntor eu já tive casos aí de prédios inteiros que tiveram que ser trocados juntores porque o disjuntor não era para dar um papel aqui no condomínio por exemplo são quinhentos e poucas casas
tinha um parafuso em todos os padrões que estava fora da Norma eles tiveram que trocar todos os parafusos de todos os padrões então fica muito até nos com isso as aterramento a mesma coisa é claro Dependendo de quem for avaliar pessoa para não perceber isso mas é importante é muito importante que você fica em cima do teu fornecedor para que ele te fornece o material homologado senão o prejuízo pesado em cima de você ficou com alguma dúvida se o item atendeu não vem aqui veja o número da ntc que o material eh tá referenciando então
a ntc eu sei que armação secundária ela tem que a espessura mínima e ela tem as sementes Então chega na o teu fornecedor tornamos amargos Olha ela atenda com ela tem ganha TC 81 1584 atende você atende beleza tu não atende cuidado porque isso pode prejudicar demais você fazer o trabalho de volta e acompanhando que nem saber você vai ter que fazer porque tá errado então fiquem muito atentos com a sua lista então esses são os itens Gerais dessa norma que eu quero que vocês fiquem atentos Começa a dar uma pesquisada porque nos próximos vídeos
eu vou falar sobre os padrões em específico e vou voltar 300 vezes essa Norma mas eu queria já deixar mais Montes Claros sobre isso outra coisa muito importante eu tenho informação muito importante que você tem que saber até 200 amperes essa Norma atende padrão para consumidor único acima disso é projeto Copel consumidor o único Então você fez uma padaria lá e de acordo com a carga que provavelmente foi o projetista elétrico que fez ele terminou que tem que ser 250 amperes como que vai fazer ou você bye e para encaixar aqui não precisar de projeto
ou você apresenta um projeto a Copel existem exceções que a Copel aceita até 3 anos ou com algumas condições não é o foco destaque mais eu quero que você leve apenas como contração que acima de 200 precisa de projeto elétrico isso vale para consultor único então por isso até 200 amperes qualquer eletricista a princípio pode executar não tem problema algum acima de 200 provavelmente avisado um projeto no engenheiro eletricista para provar na Copel para daí você poder executar Então essa Norma e essa playlist ou fazer esse curso ou fazer sobre padrões de entrar vai chegar
até o 200 amperes por isso fique comigo até o final desse curso espero que vocês gostem muito me dá um feedback de vocês e até a próxima
