o Olá pessoal sou professor Diniz e hoje eu vou ensinar para vocês como é que funciona o retificador em Ponte a gente vai notar primeiramente Qual é o transformador que eu tô utilizando aqui ao contrário do transformador anterior que a gente viu lá no vídeo retificador em onda completa você vir aqui no no secundário do transformador Havia três fiozinhos aqui esse terceiro fio ou fio Central A gente conhece ele como Center tape correto no caso do retificador de ponte você não usa um transformador com Center tape Você pode até usar mas se você não vai
usar um dos seus o seu terceiro fio no caso aqui a gente tá usando um transformador apenas com dois fios no secundário esses transformadores Normalmente quando você vai comprar uma loja Eles são chamados os transformador comum pois alguns poucos seja de 10 volts você vai pedir para o vendedor Olha eu quero um transformador de 10 de 1 ampér ele vai te fornecer um transformador com dois fios no secundário aí como é que eu peço um transformador com três fios Professor olha simples ou você fala para ele olha eu quero um transformador de 10 volts e
um Affair com Center tape normal né ou então você fala eu quero transformador de 10 mais 10 10 mais 10 vou um aperto porque 10 mais 10 porque ele vai interpretar aqui o são três fios né Você tem 10 rosto aqui dez voos haq e o zero que eu sentei aqui no meio perfeito Então essa é a diferença no caso aqui a gente vai usar um transformador sem sem ter paper ou no caso só 10 volts 1 amper tá joia bom a primeira coisa a gente já viu agora a segunda coisa que a gente percebe

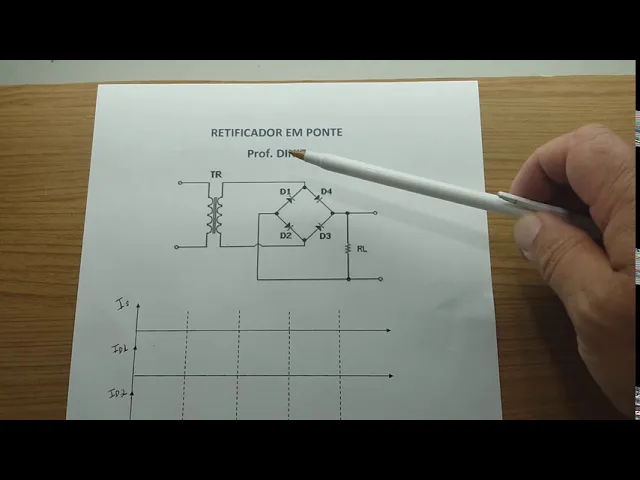

aqui é o formato que tão esses diodos aqui né vou toda vez que você vê essa formação aqui você fala bom é um retificador em Ponte vão ser usados 4 diodos tá se você tem os nós aqui e aqui você repara que não é um nota é um pulinho que eu tenho um Jumper onde esse fio não tem contato com esse fio aqui e eu vou passar a representação gráfica das correntes elétricas comec lá dentro vai a corrente fluir por eles então a gente vem aqui você vai ajustar direitinho isso desse jeito e o que
que a gente vai ter aqui ó a primeira parte que você observa é que o transformador qual vai ser a corrente no secundário que vai sair dele vai ser uma onda senoidal então a gente pega aqui no primeiro quadrante ela subindo e ela voltando significa na prática que a gente tem aqui no primeiro quadrante é essa parte Ela tá vindo para cá positiva e quando ela é negativa ela vem para cá né Desculpa passa por aqui tudo e volta por aqui por baixo quando é negativa ela sai por baixo passa tudo por aqui e volta
por cima tá certo Por isso que ela está negativa Ela tá vindo ao contrário E no caso do transformador aqui a gente tem no secundário uma onda alternada normal e até aí é essa onda que você quer transformar em que numa corrente contínua ou seja totalmente quietinha para servir como se fosse uma fonte então no caso aqui a gente tá vendo que a corrente que sai do secundário é só uma ao contrário do transformador que a gente viu da aula passada né retificador de onda completa que você tinha uma onda no primeiro fio Total A
desse jeito e aí no terceiro o fio totalmente ao contrário como esse daqui não tem o fase dois é só 10 ou 30 então só tem um fase é só essa corrente que você tem na saída tá na hora da gente analisar então circuito eu vou analisar na forma vertical Então vamos trabalhar com o primeiro quadrante aqui da onda que seria esse positivo onde que ela tá ela tá aqui em cima está saindo aqui desse fio de cima observa essa corrente positiva que está vindo por aqui ela vai encontrar um ó por onde ela vai
passar pelo de um ou pelo de quatro pelo de quatro é porque é o diodo está diretamente polarizado tem o coração forma de onda passar pelo de quatro e ele tem um radar e ele vai tirar uma foto Onde está o de quatro esse primeiro é de um esse aqui é de 2 esse V3 Esse é de 42 São gráfico do de quatro é nele que vai aparecer a forma de um grande 41 aqui ó Tá certo essa corrente eu ir parar no T4 agora observa aqui ó ela está com de quatro e agora ela
tem outro nome observa que ele não vou poder passar pelo de três e tá reversamente polarizado então vai passar Obrigatoriamente pela resistência pela carga então a gente já reconhece aqui o gráfico da corrente da carga e fotografar ele agora está passando pela carga é feito na hora que ele passou pela carga ele vem por aqui passa por baixo aqui do túnel chegou nesse outro nome Cunha Professor os dois diodos deixam ele passar então ele vai ser dividir não final não vai se dividir porque o de um você observa que ele ele passou por aqui então
aqui tá positivo ele continua sendo positivo que ele vem vindo a mesma energia e concorda que aqui tem o positivo aqui tem no Positivo não vai ter queda de tensão vai ter de dp Então esse diodo ele não vai combinar com a mesma energia que tá aqui tá aqui então o que que acontece sempre lembrando a corrente ela sai desse ponto aqui para chegar no de baixo então ela não vai voltar para o outro e ela estava ela simplesmente vai optou escolher o de 2 para voltar para casa então no caso a gente pega o
de dois vem aqui no gráfico corrente de 2 e e coloca aonde hein aqui tem o que que a gente observou nesse formato de caminho né a corrente positiva essa sai passa pelo T4 que a gente viu aqui e passa pela carga a volta e vem pelo D2 tô indo de 2 ou aqui e volta para casa agora vamos ver o que acontece quando vem a onda negativa ou seja esta daqui a onda negativa que está aqui ó aqui né a positiva já foi a e agora vem a negativa essa negativa é como se ela
não tivesse vindo ao contrário ela tá saindo por aqui ó como se fosse positiva mas ao contrário por isso é negativo Como que essa onda vai sair ela vem vai passar por de três Então você pega essa onda o da que hora ela está indo aqui ó então o positivo dela tá vindo de três o Haroldo vai direto no de três aqui ó Tá certo do de três Ela vai para onde para carga então a volta deixa aqui para cara que a gente procura o gráfico já carga em que ela aparece aqui fotografada e depois
depois que passou pela carga passa aqui por baixo do filho de novo e mesma coisa ter dois ou de um lembrando se ela saiu daqui de baixo ela quer ir lá para cima então ela não vai passar pelo de dois ela passar pelo de um é né minha filha tem positiva que seria uma gatinha eu vai passar pelo tem um você procura aqui o gráfico do de um que é isso aqui e e prontinho e olha só que estão as ondas Então o que acontece na onda negativa ela vai vir por aqui ao contrário the
3rd um volta para casa E aí para gente repetir né para você não ficar triste e vamos fazer de novo a onda positiva a onda positiva está saindo daqui que que vai acontecer com ela ela vai passar pelo de quatro rid2 e aí vai para casa sai daqui chega aqui ó d4r vou aqui vai para o Leon não vou sair vai poder dois então a gente vê no gráfico e procuram essa onda primeiro lugar que ela passou foi no de 4 e depois passou pelo r Oi e depois quando o pastor falou de quatro passou
pelo R pastor pelo de 2 que essa daqui vai tá aqui ó e pela última vez quando a onda for negativa é como se ela tivesse vindo positivamente por aqui negativo ao contrário vai passar por onde ó de três red-1 ela sair daqui vai chegar para cá de três R1 e aí a gente vem aqui no gráfico né de 3 a f o e de um E aí olha que interessante agora a conclusão observa a onda na carga O que que a gente viu de diferente quando a gente usou um transformador sem Center tape no

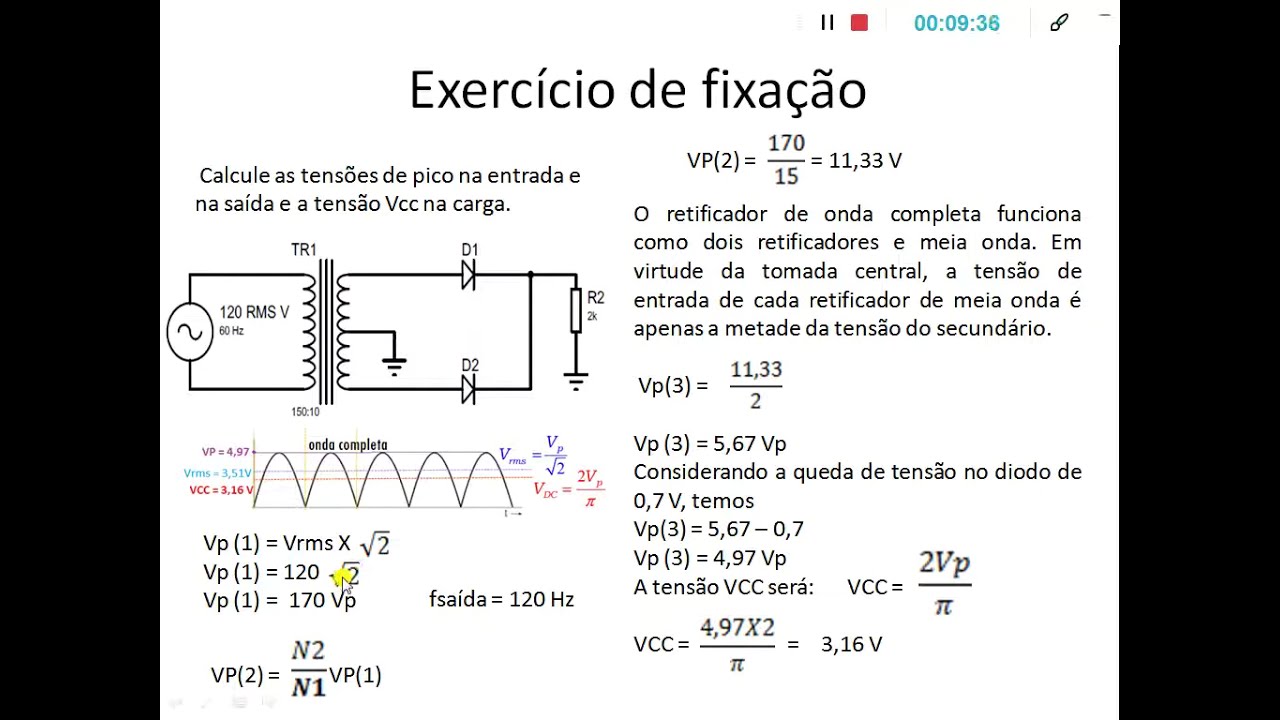

retificador de meia-onda a gente lembra que São João de Ouro um diodo só a onda na carga ficou pulsante mais faltando uma parte dela porque se chamava retificador de meia-onda você só aproveitava cinquenta por cento das do sinal agora quando você tem um transformador com Center tape você faz o retificador de onda completa se usa dois diodos E aí você vai ter aqui na carga uma onda igual a essa aí vem aquela aquele dilema Poxa Professor mas eu comprei um transformador sem Center tape então eu nunca vou conseguir uma onda completa na minha carga da
inventar o retificador em ponte para que para suprir a falta do Center tempo você tem o transformador sem o fio do meio e que é uma onda completa aqui na carga E você tem que fazer um retificador em Ponte e sendo assim a gente consegue alegrar todo mundo a galera que comprou com Center tape usa o retificador de onda completa que são dois diodos a galera que comprou sem o Center tape não vai ficar para trás porque porque vai fazer o retificador em Ponte E aí vai ter a mesma forma de onda do que aquele
ficador de onda completa legal pessoal então espero que vocês tenham gostado eu fico por aqui e logo logo a gente vai fazer outro vídeo muito obrigado
