Você já conhece tudo sobre uma fresadora sabe o que essa máquina é capaz de fazer consegue identificar suas partes e seu sistema de funcionamento ainda não Então vem comigo que hoje eu vou te mostrar tudo a respeito dessa máquina [Música] eu sou o Roberto Moss embaixador do Senai seu guia nessa jornada pelo universo de conhecimento da mecânica e Usinagem e hoje eu estou aqui numa oficina do Senai para te mostrar tudo sobre uma fresadora é capaz de fazer mas antes de entrarmos na oficina Lembramos de utilizar os nossos epis vem comigo aqui na oficina do
Senai contamos com diversos tipos de predador A maioria delas são fresadoras universais mas existem também as fresadoras verticais horizontais e as presadoras ferramente entenderam um pouquinho sobre a diferença das predadoras primeiro nós temos que conhecer todas as partes dela então aqui temos uma fresadora onde temos a base que suporta todo o peso da fresadora temos também o sistema de avanço da mesa que controla a mesa nas direções x y e z nesse tipo de equipamento temos dois controles diferentes do avanço da mesa O primeiro é um comando automatizado que auxilia no avanço rápido e também
nos deslocamentos durante a Usinagem então percebam consigo movimentar o eixo Z para cima e o eixo Z para baixo pois o comando é automatizado o mesmo vale para o eixo Y [Música] e para o eixo X temos também os comandos manuais Onde fazemos o acionamento manual dos eixos X Y e z o controle desses eixos é possível graças a duas funcionalidades que temos no equipamento o primeiro deles é o anel graduado vem olhar de pertinho no anel graduado da máquina é possível ver pequenas de Visões E com isso é possível controlar com precisão as medidas
acho que vale cobrar do professor Hudson uma aula sobre isso hein e a outra forma de controle homérico onde os sensores dos eixos nos transmitem as dimensões com precisão e podemos controlar através desse painel vem dar uma olhada neste painel temos o controle preciso dos eixos por exemplo estou movimentando nesse momento eixo Y e aqui está marcando a quantidade de movimento que está sendo deslocado em milímetros isso me permite um controle Dimensional do que está sendo fabricado muito melhor temos a mesa Onde fazemos o sistema de fixação das peças no processo de usinagem por fresadora
o cabeçote transmite o movimento de corte para ferramenta que fica fixa em relação a todo o conjunto E a peça é fixada a mesa e devido ao sistema de avanço que acabamos de observar nós conseguimos os diversos formatos desejados para a peça existem diversas formas de fixar a peça a mesa vamos agora conhecer os principais formas de fixar a peça na mesa o primeiro delas é a fixação por morte onde a peça queremos produzir é fixada a morsa que está presa diretamente na mesa Sendo assim agora a peça pode se deslocar em relação a ferramenta
para o processo de usinagem Este é o sistema de fixação por grampos onde utilizamos estes grampos aqui para fixar a peça nessas ranhuras que possui a mesa ele é mais utilizado para peças de grande volume ou de formatos complexos como essa que fica difícil de prender na morsa aqui eu tenho um aparelho de visor ele permite que a gente abra um universo de possibilidade com a fresadora mas isso quem vai explicar para vocês é meu amigo Maicon lá do Rio Grande do Sul e temos o cabeçote da fresadora onde é possível prender a ferramenta que

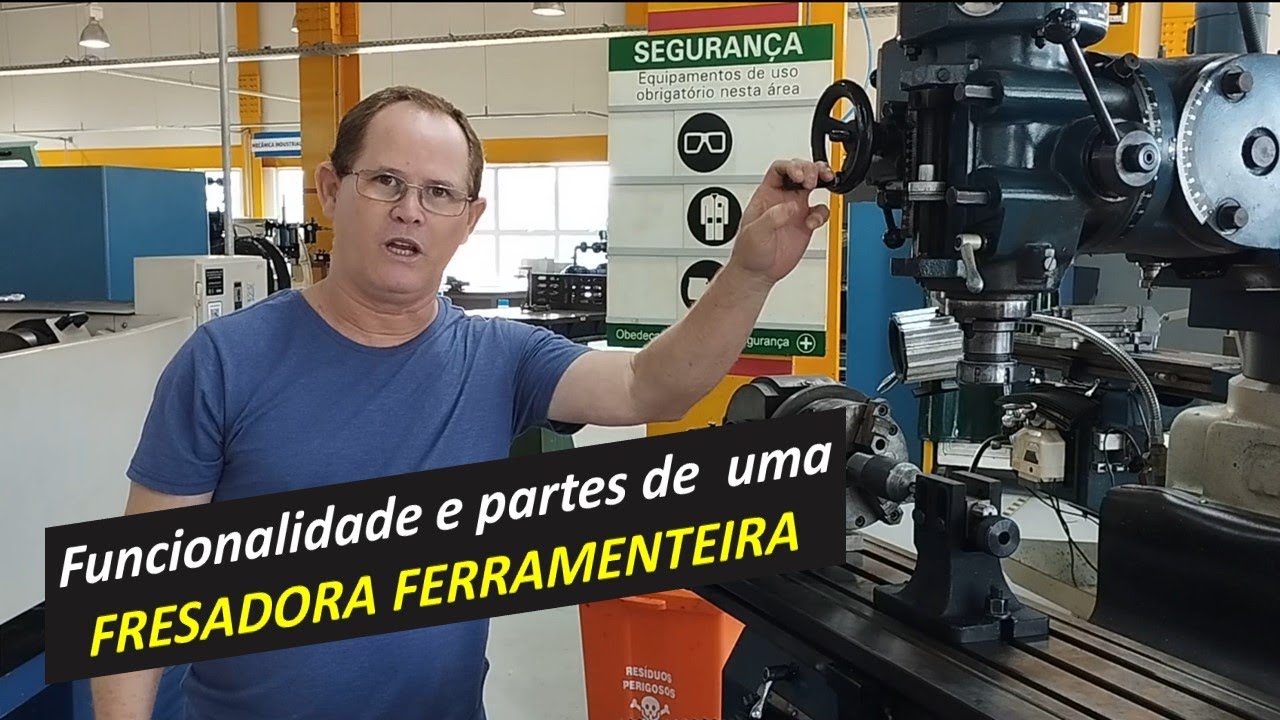

vai fazer a Usinagem das peças Esta é uma fresadora Universal porém ela está com a configuração vertical então podemos dizer que esta é uma fresadora vertical pois a ferramenta de usinagem está posicionada na vertical em relação ao eixo da máquina Esta é uma fresadora Universal porém está na configuração horizontal percebam que o eixo da máquina está na relação horizontal a ela aqui é possível perceber a função do eixo que é transmitir movimento para a ferramenta que está montada sobre ele perceba que o eixo transmite movimento para a ferramenta essa é uma fresadora ferramenteiro ela converte
o movimento rotativo do eixo árvore e o movimento retilíneo alternado permitindo que essa ferramenta realize canais como rasgos de chaveta por exemplo além da liberdade de movimentos que a fresadora nos permite ela também possui um universo de ferramentas que podem ser utilizadas nos processos de usinagem desde uma fresa de Topo que utiliza pinças como elemento de fixação desta forma fresadoras planetárias que contam com insetos intercambiáveis e permitem um acabamento superficial de alto nível fresas de disco que nos permitem fazer uma infinidade de trabalhos e também as fresas de perfil constante podendo ser côncavas convexas ou
paralelas seu sistema de fixação se dá através de Cone ou diretamente no eixo árvore como na fresa horizontal toda essa versatilidade da fresadora nos permite uma infinidade de processos de fabricação por exemplo podemos fazer fresamentos planos Contorno furos até mesmo roscas uma infinidade de processos que são possíveis nessa máquina e aí já conhecia todas essas funções da fresadora ficou curioso quero aprender um pouco mais lá no Senai tem um curso gratuito sobre fresamento vou deixar o link aqui embaixo para você e também compartilha esse vídeo com aquele amigo seu que quer aprender mais sobre fresadora
E não se esqueça de se inscrever aqui no canal que eu te vejo no próximo vídeo no SENAI [Música] [Aplausos]
