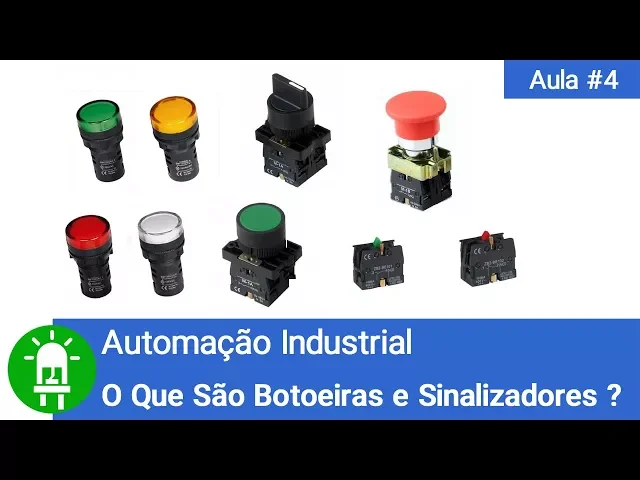

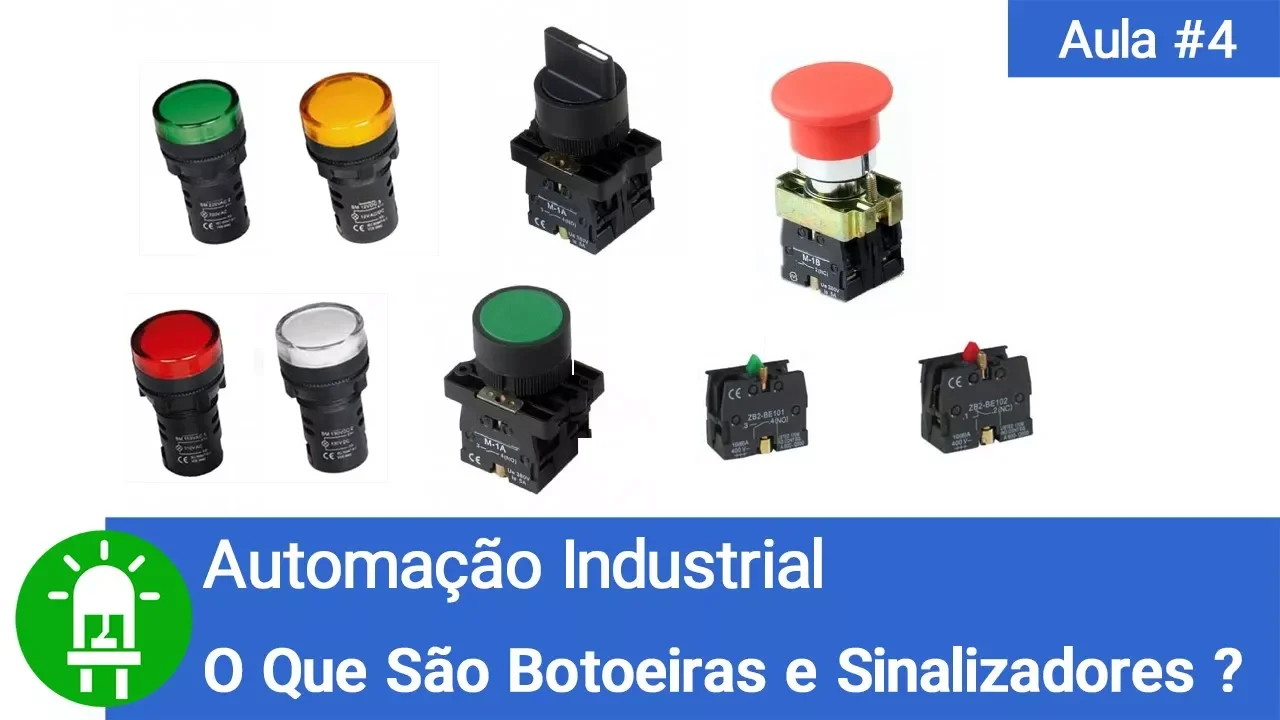

olá eu sou flávio e esta é mais uma aula de automação industrial e hoje nós vamos falar sobre botoeiras e sinalizadores para que serve e como funciona tá bem caprichado hoje vem comigo vamos aqui falar primeiro sobre as goteiras veja o que nós temos aqui um circuito que é controlado aqui por essas três botoeiras ainda vamos entender o que elas fazem depois como ela funciona então nesse circuito nós temos aqui uma botoeira que é o pulsar ela achou no circuito temos uma outra que alcançar ela desliga o circuito e essa outra aqui de emergência quando
eu ligo aqui o circuito acionado eu pressiono e aí ela simplesmente desliga todo o circuito se eu quiser voltar a usar o circuito não vejo que desligado eu posso pressionar que o circuito não liga se eu quiser voltar a usar então eu sugiro aqui ela solta e aí de novo agora conseguir ligar o circuito então nós temos aqui nem alguns exemplos vejam tem esse exemplo aqui é uma botoeira igual àquela utilizada para desligar então o que é legal é que é tudo muito bem padronizado no ramo aqui de ar contatos elétricos da automação então essa
botoeira aqui ela é dividida em duas partes e tem primeira parte aqui que é o acionamento e tensa segunda parte aqui que é o contato o que realmente faz o contato aqui entre um filme e outro se a gente for ver aqui eu tenho esse contato ele destacado veja só o contato aqui ele tem aqui na parte de baixo a conexão de né duas conexões para os fios estão lhe um fio de um lado nem de outro filme outro e aí quando o contato for acionado ele vai ou ligar ou desligar dependendo do tipo do
contato então se a gente for ver aqui em baixo veja o que a gente tem esse contato aqui é um n/c ou seja norma lhe crosby o normal e crowd significa que é normalmente fechado então os fios eles têm contato quando não está acionada uma chave não é acionada existe um contato passando por aqui a acionar a chave vejo gente tem que se vermelhinho eu acho aqui a chave aí ele perde o contato então esse aqui seria um contato normalmente fechado nós temos também a mesma coisa só que com esse outro contato aqui esse é
o normalmente aberto na maneira ou perder então quando a gente clique aqui quando aciona ele fica então fechado soltando ele fica aberto eu vejo que nessa gente inclusive quiser desmontar aqui olha que legal vou desmontar vão retirar o acionamento aqui em retirar o contato do acionamento beijo a gente tem o contato e aqui o acionamento funcionamento um funcionamento simples mecânico e aqui o contato é feito para já poder conectar ele aqui e muitas botoeiras elas já têm a possibilidade de colocar dois contatos ao mesmo tempo vejo que estou colocando aqui um contato nesta botoeira desse
lado e do outro lado nós temos como colocar um outro então eu vou colocar aqui esse outro por exemplo e olha lá eu tenho uma porteira acionando dois contatos vejam que aqui a gente consegue ver os contatos sendo acionadas esse aqui é o normalmente aberto isso que o normalmente fechado quando aperto ele é acionado fazendo contato aqui o desfazendo esse contato no caso aqui do circuito nós temos esse primeiro circuito aqui exprimi essa primeira botoeira aqui nós temos o contato normalmente fechado ou seja passa corrente por aqui se eu pressiono ele interrompe a corrente e
nesse aqui nós temos um normalmente aberto quando eu pressiona ele fecha corrente que aqui está passando corrente eu pressiono e ele interrompe a corrente nesse caso aqui nós temos só um relacionamento diferente mas aqui embaixo temos também o contato como os outros esse aqui é o contato do tipo normalmente fechado ele ao clicar aqui ele abre interromper a passagem de corrente então se a gente for analisar além dos botões de pressão a gente tem também esses peças chave seletora vejo essa chave seletora nós podemos acionar a que os mesmos contatos aqui selecionando achar nesse caso
que é uma chave que nós temos três posições uma posição a senhora um contato no meio não aciona nenhum e na outra posição aciona o outro contato beijo aqui a gente está vendo ali verde se eu critico aqui seu deixou no meio nenhum contato é acionado e se eu seleciono a outra posição e leciona em outro contato então de novo os contatos continuam sendo os mesmos só a forma de acionamento é que é diferente o posicionamento aqui nesse caso do tipo chave e no caso de chávez vejam que nós temos até alguns outros eu tenho
esse aqui que são só de duas posições e aqui eu posso também colocar dois contatos nesse caso uma posição liga os contatos ea outra posição desliga os contatos e vejam que tem também aqui uma outra chave que ela volta automaticamente ou seja é uma chave de duas ou melhor três posições nem que a gente tenha condição de um lado a gente tem posição central e essa posição do outro lado são de três posições mas de retorno automático e ela aciona que dois contatos também seja é uma chave de pulso porque ela retorna automaticamente quem então
além das botoeiras a gente vai falar também aqui a respeito das sinalizadoras sinalizadora nada mais é do que uma luz uma lâmpada que indica o status do do circuito se está ligado se está desligado se está com problema é alguma informação para que a operadora saiba o que está acontecendo com o equipamento então essas sinalizadoras elas servem para isso por isso existem as mesmas só que de diferentes cores vejam a gente tem aqui uma vermelha a gente tem aqui uma amarela né e elas são acionadas simplesmente ligando energizando elas nesse caso aqui são sinalizadores de
led mas funciona aqui com é 110 volts então quando você for adquirir uma sinalizadora você precisa ver em que tensão que ela funciona não existem as 110 existência de 220 existe inclusive algumas até de 24 gol está então elas já estão nada para ligar aqui direto no circuito pro vídeo de hoje é só isso no próximo a gente vai falar um pouco aqui de contato descendo e vamos entrar então em clp programação lada já para dar uma ideia bem geral sobre automação industrial olha tem vídeos muito legais vindo por aí viu obrigado lala de treinamento
