Aula 11 Proteções de Gerador- Potência Reversa 32 ANSI

o olá bem-vindos ao canal cm essa nossa décima primeira aula uma introdução à proteção de sistemas elétricos de potência aplicados as máquinas síncronas no nosso contexto marítimo tá para embarcações plataformas a proteção que a gente vai trabalhar hoje a proteção 32 pela tabela anos e que a potência reversa que aquele momento em que o gerador ao invés de fornecer a potência ativa e reativa ele passa a consumir ativa e reativa até um determinado limite em que o o relé Lips a Trial juntou e seccionar o gerador Tá mas vamos começar pela base de tudo pelo

início não é primeiro ou a concepção do projeto e depois do projeto a um estudo de curto-circuito porque quando você faz o dimensionamento de Equipamentos elétricos de cabos de barramentos e o próprio equipamento ele tem que estar apto a suportar o por circuito trifásico que é o maior curto possível tá então normalmente como é que é feito você modela todo seu sistema elétrico e um software normalmente um software chamado skm ptw32 é um soft que é muito utilizado a velha utiliza estudo de coordenação e seletividade que é o próximo estudo tá então primeiro você já

era o estudo de curto-circuito depois que você tem todas as correntes né É preciso que você durante uma falta seccione aquela menor parte possível para que você manter a operacionalidade da sua planta elétrica Tá certo então a uma Filosofia de operações após isso você define as proteções E aí você Olá sejam seletivo gente fala de Brasil as normas técnicas vem da ABNT na NBR agora internacionalmente falando na eletricidade é muito conhecida anzick Americana e aí é ser que é uma internacional então para o estudo de curto-circuito normalmente a gente calcula ou pela metodologia antes ou

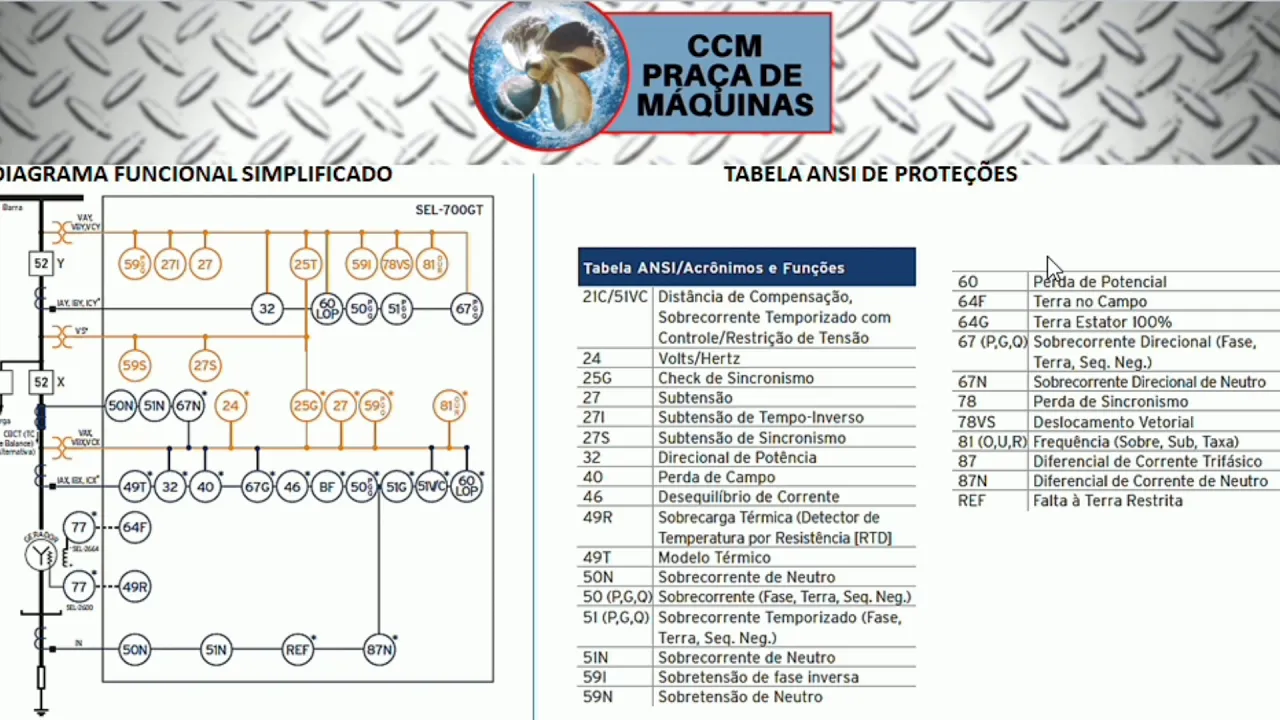

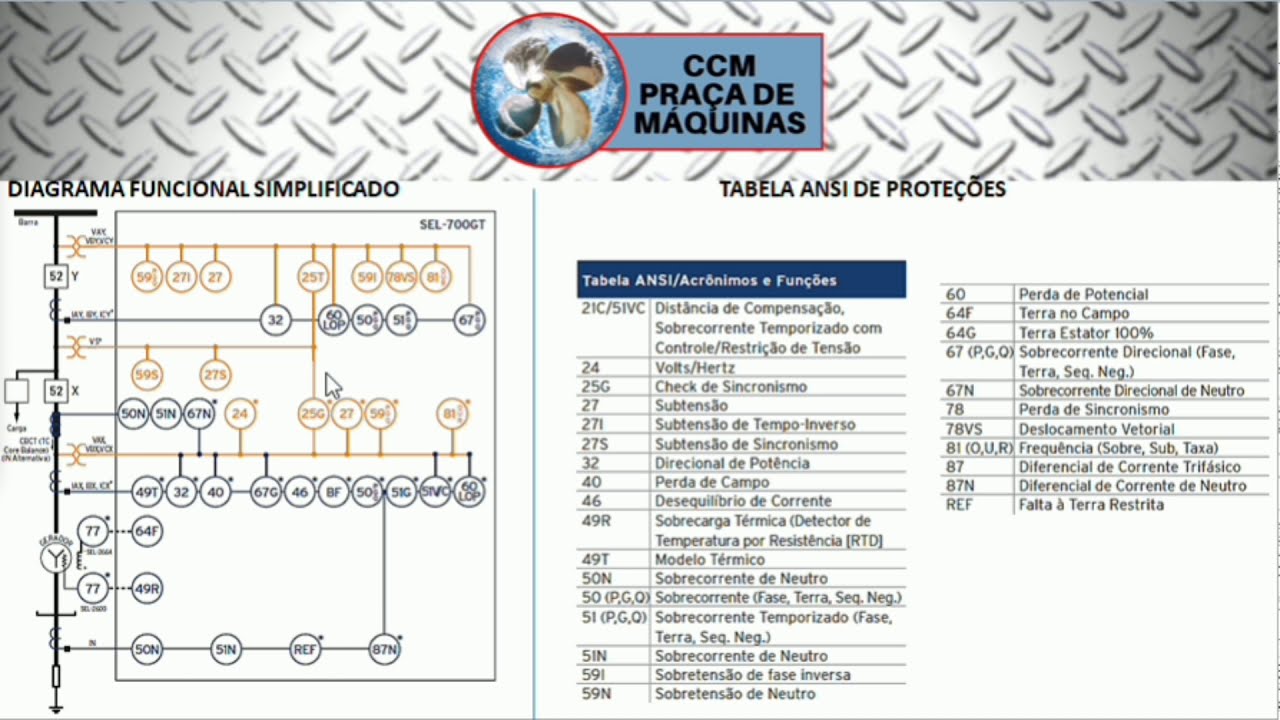

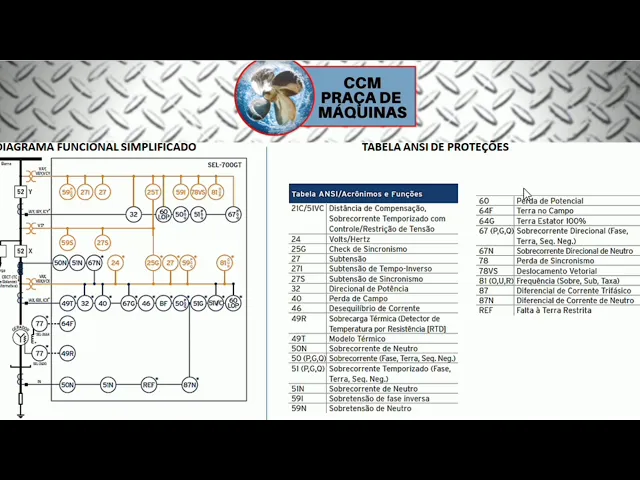

Palace e elas são ligeiramente diferentes geram valores de corrente diferentes mas as duas são aplicadas e as duas estão correntinhas Vamos mostrar um diagrama básico que você vê o relé de proteção o gerador e os instrumentos de medição você precisa ter informações de tensão e corrente para que você traduza isso de alguma forma Ah tá então vamos ver o diagrama básico e aqui eu apresento a vocês o diagrama funcional simplificado do nosso gerador e o relé sel modelo 700 GT Vamos fazer uma rápida interpretação isso é um diagrama unifilar que a gente não tem a

representação das três fases aqui em cima logo a montante barramento abaixo o cabo Toda vez que você vê essa numeração 52 é representação de um disjuntor cabo disjuntor cabo gerador e esse gerador ele é aterrar e não é solidamente Aterrado ele é enterrado por um resistor então nós temos corrente reduzidas de falta tá a aqui ao lado o relé internamente a gente consegue ver as representações das funções de proteção das quais a gente pode fazer o uso tá tão todas elas disponíveis o relé ele precisa receber alguns sinais os sinais de corrente sinais de tensão

para isso nós temos Repara bem na simbologia o TP transformador potencial aqui vai o sinal de tensão até por isso tudo que vai ligar nessa linha aqui internamente são as proteções relacionadas atenção tá aqui logo a jusante ou seja abaixo do disjuntor então a jusante nós temos um PC a simbologia dele é um pouco diferente para aquele abraço as pazes porque ele faz a leitura a leitura pelo princípio da indução eletromagnética tá então a proteção 32 que é o foco da nossa aula Ela precisa receber tanto sinal de tensão Quando o sinal de corrente e

essa então a tabela antes de proteções da qual falam na primeira coluna a numeração da proteção e ao lado um descritivo de cada uma delas vão fazer uma breve leitura das principais começando pela 27 subtensão há 32 foco da aula de hoje direcional de potência Alguns chamam de motorização ou também potência reversa proteção 40 perda de Campo proteção 50 sobre a corrente aérea sobre a corrente neutro a as demais sobrecorrente de fase toda a proteção 51 é sobre a corrente Tá mas temporizada então uma sobrecarga pela 51 um curto-circuito Franco a proteção 50 quem vai

pegar proteção 59 sobretensão [Música] a proteção 60 perda de potencial outra proteção bastante utilizada proteção 67 sobrecorrente direcional proteção 81 também bastante importante principalmente na nossa aplicação marítima tá é subir ou sobre a frequência 81 h81 Lobo é Lilo 86 também a gente usa em máquinas maiores a geradores síncronos proteção diferencial de corrente bom Então essas são as principais proteções o relé sel traz cada uma delas se a gente tem a opção de usá-la aqui a gente vai fazer na prática o cálculo e ajuste da proteção 32 de um gerador de eixo o mesmo que

a gente vem trabalhando durante as aulas e aqui estão os dados de pular queria mostrar rapidamente abaixo uma tabela fala sobre a máxima potência de motorização de alguns casos dormir H 50 por cento bem elevada hidroturbina 02 a dois por cento turbina a vapor 05 a três por cento motor a diesel 25 porcento a gente nós vamos ser conservador a gente vai fazer uma bruxa bem abaixo disso tá Vamos definir sete porcento da potência ativa nominal um tempo definir de 5 segundos então e a o nosso gerador vai poder absorver até sete porcento da potência

nominal por um tempo inferior a 5 segundos se não vai haver o Trip o relevo Vai comandar o disjuntor e a gente vai seccionar o circuito do gerador do barramento tá então a mas de onde você tirou esse valor de 700 e sem inventou da cabeça não é toda vez que você tiver uma dúvida no âmbito elétrico existe o i3 é aqui e lá você encontra diversos estudos e diversos artigos então quando você tiver uma dúvida mais específica que os livros não trazem e o assunto de proteção e sistema elétricos elétricos de potência é um

assunto bem muito específico até mesmo dentro da eletricidade tá você precisa dar ênfase ou fazer uma pós ou mestrado nessa área então os artigos de três essas são é muito bom só as Universidades têm acesso gratuito mas você pode ter acesso pago se você achar interessante agora o que só vai um pouco além do que a gente tá falando aqui tá mais sete porcento ao bom o valor de ajuste caso você sinta necessidade de alterar posteriormente Não atendi a sua aplicação você volta no relé e reajusta não tem problema tá você pode subir ou pode

descer esse percentual então era só como é que a gente calcula a nossa o nosso essa nossa potência aparente é 3000kv Ah tá aí a gente sabe que a potência aparente é igual a de três vezes atenção vezes a corrente mas aqui eu fiz um pouco mais simplificado porque a gente já viu da última aula que anterior que a potência Ativa é igual a potência aparente vez uma falta de potência maior falta de potência aqui cosseno Fi 08 então três mil vezes 08 2400kg sete porcento disso é 0,01 a 2.400 que é igual a 168

kg lote então congelador vai poder absorver até 168 kg com o tempo inferior a 5 segundos Se passar vai ver o Trip ok Se tiverem dúvidas comentários só postar aqui abaixo sua disposição de vocês e desejo a todos boas águas um abraço para todos e até a próxima
