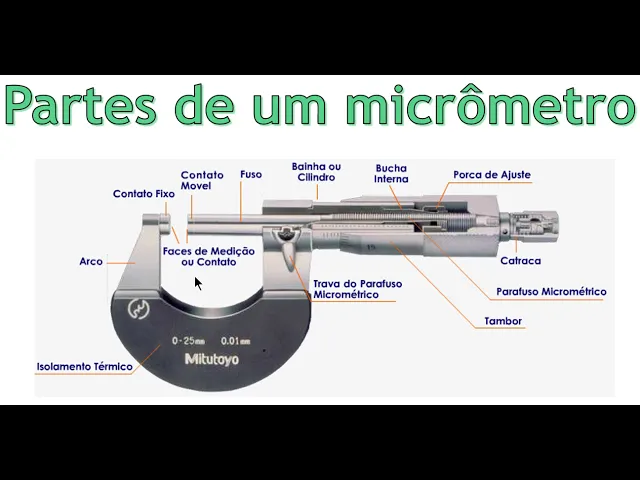

a parte de um micrômetro aqui a gente tem representação de um micrômetro com corte para a gente conseguir visualizar como ele é por dentro e ele é muito interessante porque ele tem o seu princípio de funcionamento baseado é um conjunto parafuso e porca Por isso mesmo uma das partes mais importantes é o fuso ou parafuso com rosca micro métrica e uma porca de ajuste Além disso ele possui o arco que determina a capacidade de medição do instrumento uma vez que a peça tem sempre que ficar aqui dentro do ar Então esse micro-ondas que está representado
aqui para a gente a capacidade de medição dele por exemplo é de 0 a 25mm ele consegue medir peças que tenham entre 10 e 25 meninas e por acaso a gente precisar me de uma peça maior do que 25mm a gente tem que trocar de instrumento tem que selecionar outro micro E lembrando que os micrômetros tem uma capacidade de medição variando sempre de 25 e 25 milímetros ou seja o próximo instrumento ele me diria peças que tenham entre 25 e 50 mm o seguinte Entre 50 e 75 MM e assim por diante a peça Vai
ficar sempre nesse espaço entre os dois contatos a gente tem um contato fixo e o contato móvel que se desloca juntamente com o parafuso de rosca micro métrica esses contatos eles são feitos de um metal mais duro que a justamente para resistir ao desgaste devido ao atrito com as peças de medição e a Porca de ajuste fica presa essa região mais externa que a gente acaba chamando de tambor então toda vez que a gente gira o tambor através dessa página recartilhada a gente tá na verdade enroscando desenroscando o parafuso com rosca micrométrico então a gente
tá puxando ele para trás ou então empurrando ele para frente a ideia é sempre empurrar ele até encostar na peça que a gente está realizando a medição como a rosca dele é muito fininha é um passo muito pequeno na hora que a gente vai encostar na peça a gente deve tentar sempre utilizar essa catraca Na verdade é um sistema de proteção para que a gente não faça muito esforço aqui com o tambor e venha estragar essa rosca E além disso no próprio tambor a gente tem uma graduação tem alguns tracinhos aqui que juntamente com os
traços da baínha é que vão fornecer para gente a medição correta desse instrumento por último a gente tem também aqui uma trava que serve justamente para gente fixar medições ela acaba travando esse parafuso com rosca micro métrica e serve para que a gente consiga é prender ele numa determinada abertura
