o Olá pessoal vamos compreender como é feita a análise de óleo isolante em transformadores vem comigo um transformador de potência ele é composto por buchas de alta e baixa tensão e também por radiadores temos ainda os enrolamentos envolvidos em óleo isolante principalmente transformadores de elevada potência ou alta tensão o objetivo do Óleo isolante é promover isolação e refrigeração do transformador normalmente os enrolamento do transformador são envolvidos em papel e durante sua vida útil pode haver a danificação tanto do Papel quanto da Fiação dos enrolamentos é da mesma forma que realizamos coleta de sangue precisamos fazer

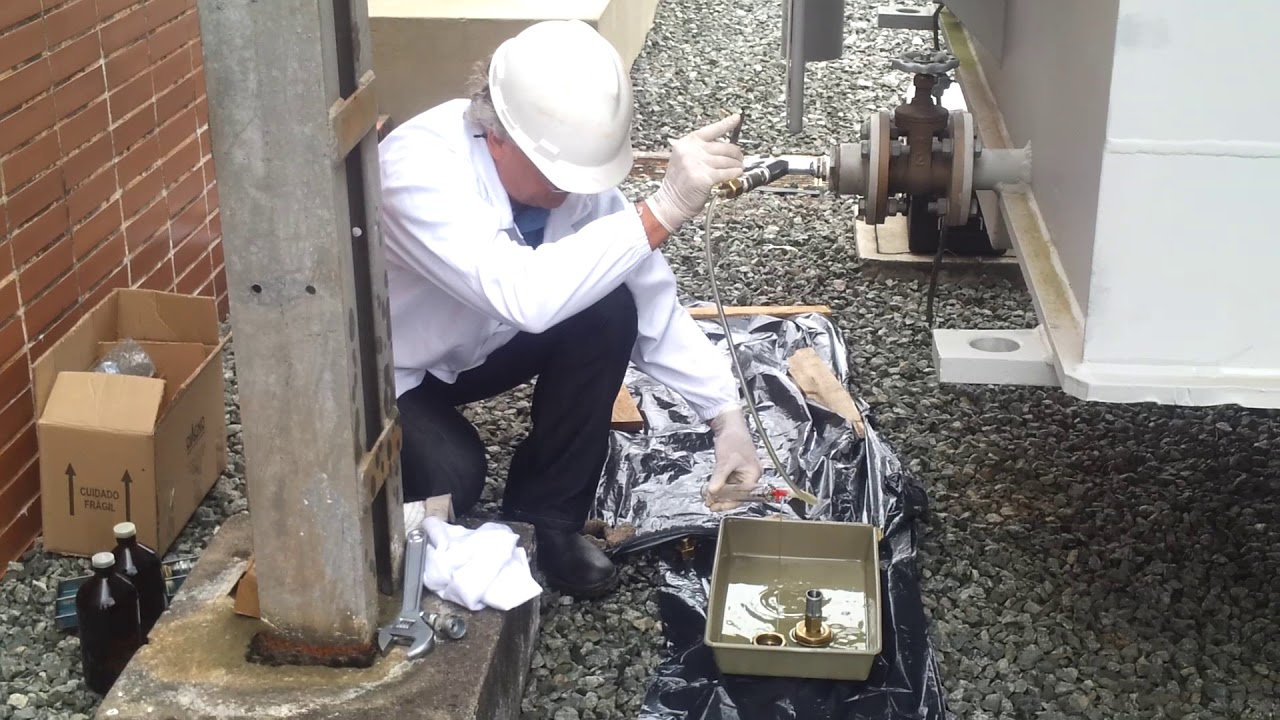

a coleta de amostra de óleo do transformador com o objetivo de verificar a saúde do transformador e detectar anomalias as principais análises do Óleo isolante são análise físico-química e cromatográfica na análise físico-química é verificada a qualidade do Óleo principalmente em relação a contaminantes líquidos e sólidos já na análise cromatográfica serão identificadas anomalias no transformador a partir dos gases dissolvidos no óleo isolante E aí tá gostando do conteúdo se inscreve no canal e deixa teu like a partir dos gases dissolvidos no óleo isolante é que é realizada a análise cromatográfica no óleo gás O tempo como
monóxido e dióxido de carbono hidrogénio oxigénio acetileno metano e etileno todos esses gases possuem limites máximos aceitáveis conforme a NBR 70 70 Vamos então a situações práticas por exemplo água no óleo tem elevado o nível do gás hidrogênio já ao envelhecimento do Óleo isolante é caracterizado por elevado teor de gás oxigênio nada mais é que a oxidação do Óleo situações de efeito Corona são caracterizada xpor elevados teores dos gases hidrogênio e metano já o superaquecimento do papel é caracterizado por elevado teor de monóxido e dióxido de carbono nada mais é que o papel fritando no
óleo quente o super aquecimento do Óleo isolante é caracterizado por elevado teor de etano e etileno no entanto o evento mais danoso para o óleo isolante é o arco elétrico com elevado a presença dia sete Linus e etileno esse arco elétrico ele pode ser função de curto-circuitos Entre espiras em rolamentos ou no comutador de Tap esses gases inflamáveis acetileno e etileno devem ser constantemente monitorados Por que um livro elevado pode provocar a explosão do transformador danificando e ainda podendo causar acidentes com pessoas considere agora uma situação em que o gás acetileno está sendo monitorado no
óleo isolante de um transformador de potência perceba que até o mês de maio na análise preventiva o nível básico a constante do gás no entanto a uma subida desse gás no mês de junho ultrapassando o limite máximo na prática quando o nível de acetileno ultrapassa os limites aceitáveis o transformador é desligado para manutenção em função do nível elevado de acetileno onde há risco gravíssimo de explosão essa é uma situação crítica que quando acontece o transformador tem que ser liberado de imediato para manutenção e tratamento do Óleo isolante análise cromatográfica do Horizonte ela pode ser feita
periodicamente ou então através de um monitoramento online o que devemos fazer quando o óleo do transformador está contaminado ou com nível excessivo de gases dissolvidos devemos então fazer uma de termovácuo nessa filtragem que utiliza filtro de celulose e resina todos os contaminantes sólidos e líquidos serão eliminados e através de um aquecimento com vácuo todos os gases prejudiciais Inclusive a água na forma de vapor serão então filtrados e eliminados do Óleo isolante é como uma hemodiálise do sangue extraindo todos os contaminantes e então o óleo torna-se novo Espero que esses conhecimentos tenham sido úteis um forte
abraço e bons estudos
