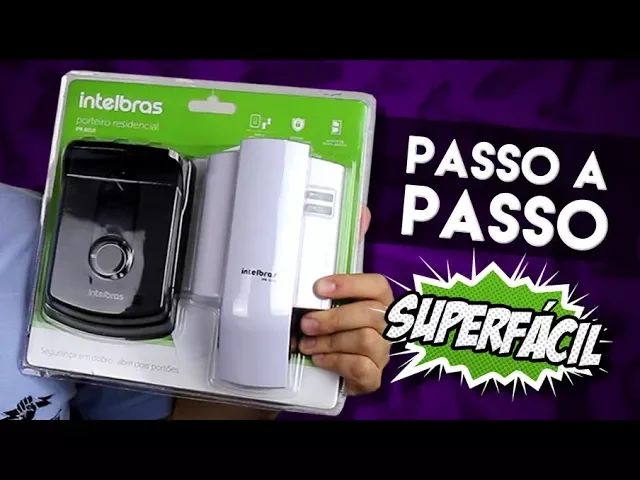

fala meus queridos bem vindo a mais um super fácil e hoje eu vou ensinar a vocês a instalar um porteiro residencial da intel brasil o modelo aqui há 80 death pr 8010 o vídeo de hoje é um passo a passo para evitar possíveis erros aí você vai estar lá sem problema nenhum e no final desse vídeo vou te mostrar como é que você vai adquirir esse produto com bom preço e principalmente segurança você ainda não inscrito o nosso canal se inscreva ativa também o sininho das notificações não esquece de deixar seu like que ofertassem de
hoje caixão de botas [Música] bom gente dentre as grandes vantagens desse produto aqui eu destaco principalmente a opção de abrir dois portões através de um interfone só ele tem dois botões é que ele tem um contato para abrir uma fechadura normal e tem um outro botão para um auxiliar ou seja que negócios e querem abrir o portão social eo portão de garagem é você consegue através desse telefone que sem ter que fazer muita adaptação ele já vem preparado pra isso outra grande vantagem desse rapaz aqui também o que a gente falou recentemente aqui no canal
aquele negócio da violação ele tem uma um bloqueio do sistema de fechaduras ou seja quando ele é violado é impossível você tentar abrir a fechadura pelo módulo externo e isso é um sistema de anti sabotagem também e para a instalação dele é bem simples nós vamos precisar aqui de um cabo luiz cabulam também conhecido como cabo de rede o tpi e é uma observação dependendo da distância tem que aumentar a cessão do condutor por exemplo acima de 100 metros é que ele está indicando cabo de 1 milímetro de cómbita e acima de 300 metros de

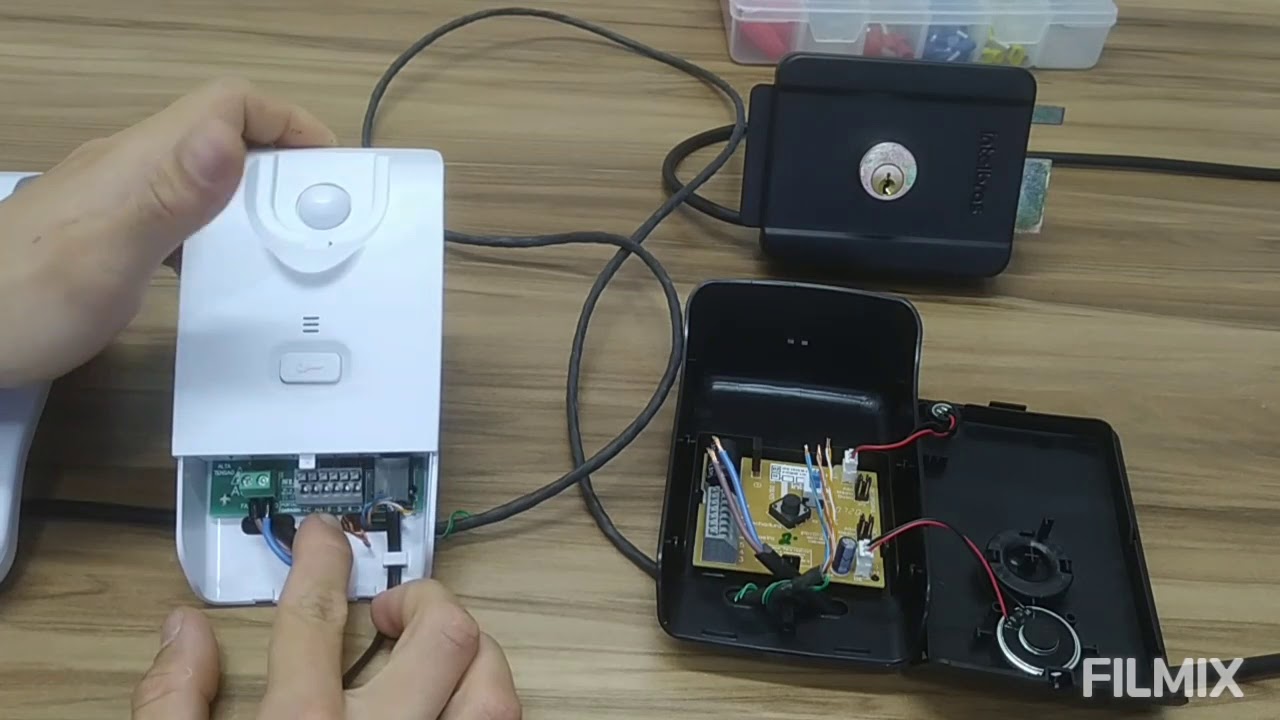

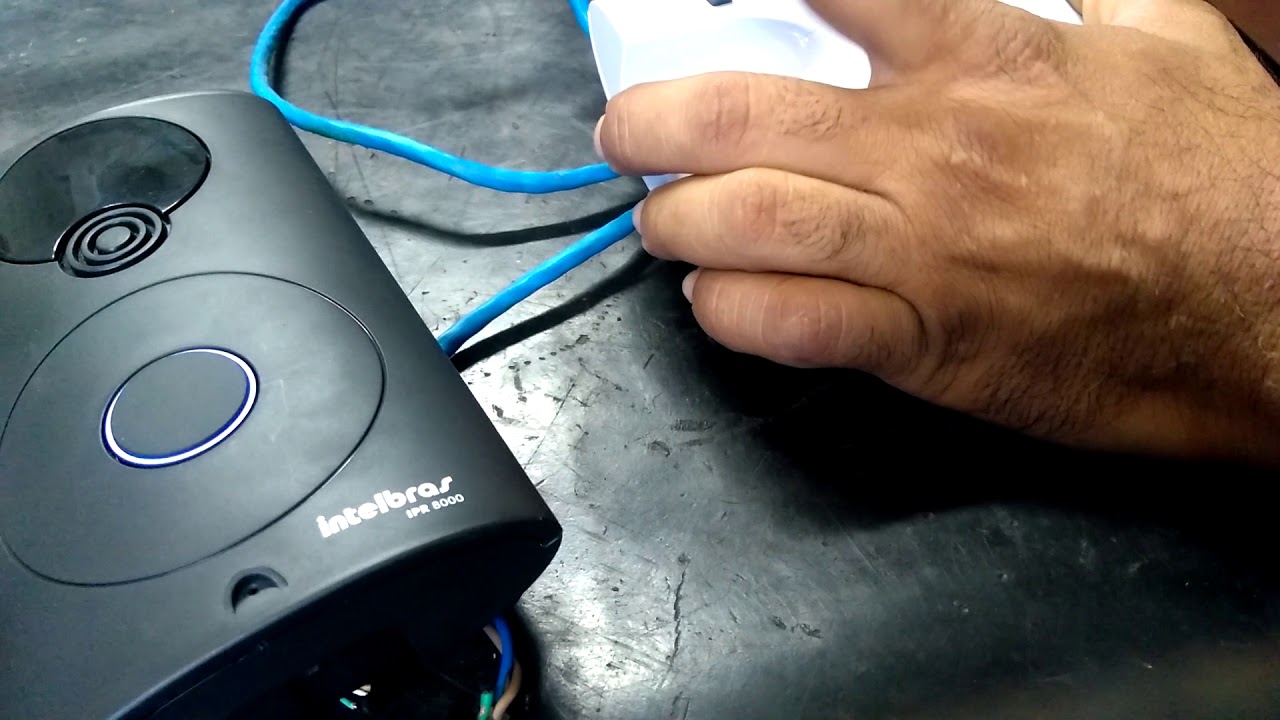

distância entre os modos ele recomenda cabos de um e mail elas então chega de papinho tá aí as recomendações vamos para a prática bom então aqui nós temos um módulo externo eo módulo interna ligação dela é muito simples ele tem aqui um dos conectores de engate rápido é bem prático mesmo se isso significar tanto pra fazer nada e essa aqui é um módulo externo então vamos dar uma atenção melhor para esse rapaz aqui primeira deixou abrir aqui rapidinho para mostrar como é que o funcionamento interno de ló você tira um parafuso que têm logo aqui
embaixo dele não seja vai ter acesso a todo o sistema do nosso interfone ó eu já estava em um vídeo porteiro que recentemente então ele tem todo o esquema fácil pra gente tá olha aqui embaixo de um gabarito aqui do lado tem um gabarito mostrando a gente o que deve ser conectado tá então é bem bem simples mesmo é isso que a delegação esse cara que ele pode ser alimentado tanto com 127 220 volts através dessas nesses bônus aqui como também pode ser alimentado por uma fonte de um corrente contínua de 15 volts e até
um ano pé qual a vantagem de alimentar ele concorrente continuar ele tem uma proteção e contra as variações de tensão a fonte ela vai praticamente filtrar né então se você inventar ele como fonte você vai ter mais proteção do equipamento só que o fabricante também é é autoriza ligar ele com o fazem em outro o fará se faz no caso aqui se for 220 estatal começar alimentando ele com fase neutra através dessa bandeira vermelha já está mostrando pra gente o fmi vão faltar no gabarito aqui lembrando gente que é sempre importante passar aqui por baixo
afinal a gente está instalando ele na caixinha ou parafusado uma parede então passei por dentro e agora a gente vai conectar o branco a minha fase eo azul é o meu neutro conectado fazem outro lembrando estou usando 127 volts mais uma vez pode usar também 220 com a fonte através das entradas 1 e 2 e agora o próximo passo nosso é bem simples a gente tem aqui é as entradas 3 e 4 born 3 e 4 dessa barreira cinza aqui tá mostrando pra gente que é para ligar uma fechadura então se eu tiver uma fechadura
é para o portão social a fechadura elétrica é só conectar nos boxes 3 e 4 eu tenho um contato aqui os 5 e os 6 é um contato normalmente aberto ou seja aquele botãozinho auxiliar que a gente tem lá no nosso monofone ele vai fechar esse contato normalmente aberta que vão se conectar o motor do portão por exemplo nos born 56 toda vez que apertar o botão auxiliá-la do nosso monofone automaticamente ele vai abrir o nosso motor do portão tá o ief é um contato novamente fechado para fazer a função inversa nesse sistema aqui que
é o número 7 da banheira set mas a gente só usa em casos específicos os boris portnov desse dessa maneira que ele está indicando pra gente que é pra colocar o sensor um sensor magnético você pode acoplar e sensor não vem no kit você tem comprado em separado mas é só conectar os bônus 89 que toda vez que o portão entreaberto ele vai acusar o born 10 e 11 é pra gente conectar o alarme já então se você tem uma larga a central de alarme na residência é toda vez que acontecer alguma violação algum problema
com essa central de interfone que automaticamente o porteiro e dispará la no seu lado vai interligar todo o sistema e insegurança embora 10 e 11 já o boni 12 e 13 ele indica pra gente é para ligar no fone lembrando que nós temos os sinais mais e menos e o que significa mais ou menos tudo que a gente conectar o cabo positivo que conectar aqui no more 2012 tem conectá-la no google phone agora então chegou a hora da gente conectar à parte do do módulo externo no módulo interno que é muito simples também aquele perde
dois cabos para uma distância de até 50 metros então posso usar nem dois vizinhos da equipe à distância de até 50 metros vamos lá então laranja para o 12 na entrada 12 que é a parte positiva eu vejo eu vou usar na entrada negativa e essa mesma sequência tem que estar no nosso fone interno a a isso deixo de capital caso aqui da capa só uma pontinha do condutor passar aqui pra gente e aí a conectar o laranja no 12 conforme informei pra vocês rio verde no 13 para conectar essa maneira que também é muito
simples é só você chegar aqui apertar porque ela não tem parafusando a chave de fenda aperta coloca o condutor solta e puxa pra ver se ele ficou conectado que o mesmo procedimento aquino 12 no treze é o nosso negativo aperta coloca quando toda solta testa o condutor beleza aqui está conectado agora eu vou conectar no nosso phone que é muito simples também na entrada do nosso phone a gente tem que conectar aqui onde está escrito que o iphone mais e phone - então como eu já é definir que o meu laranja é o positivo eo
verde é o negativo eu vou separar aqui laranja eo verde novamente utilizar apenas os dois que deixaram os outros condutores aqui estão de maico caso é preciso depois então ó positivo negativo no fone mais no fone - do nosso monofone aqui [Música] pra que serve essas duas saídas aqui na escrito é esses dois borges pinto 'este east 2 s1 e s2 é que a prova se conectarem mais extensões mais monofones pensa essa central de telefone que ela aceita até três extensões não será conectando as tensões aqui nas outras entradas de extensão de 100 são dois
e você faz todas as centrais em beleza então aqui ela já está conectado vamos colocar ela no gancho e pronto agora a gente chegou na parte de testar nossa interfone ok então ele já chamou na nossa unidade terra aqui atrás você pode aumentar e diminuir a campanha através desse dessa chave seletora aqui ficou bem mais baixo você pode aumentar diminuir o volume da campanha você testa a fala nele coi castiga foi então pra eu sempre quando estou sozinho instalado um telefone que eu já assinei essa técnica pra vocês que colocar em um celular lá no
forro interno e escuta no outro então é bem tranqüilo ea fechadura também você já faz o teste você tiver instalado como eu falei você não precisa fazer uma adaptação aqui não é só você conectar fechado diretamente no módulo externo beleza bom pessoal é isso então espero que vocês tenham gostado super fácil e eu vou te convidar também a conhecer a inove certo nossa parceira inclusive 9 certo concedeu um desconto pra vocês se você quiser comprar esse produto clique em baixo no link e vá lá no site deles clique em comprar e coloca-la super fácil no
cupom de desconto pra você ganhar um desconto oferecido pela em geral ea loja inove certo nessa parceria que garante o que é um bom preço e você vai receber com segurança o produto na sua casa está bom um grande abraço e até o próximo super fácil
