o Olá cursistas tudo bem sobre o senhor Douglas de nessa ao vamos dar continuidade ao nosso curso de Arduino não no interior fizemos a construção de um semáforo e nessa aula afirma é vocês que iríamos fazer então a construção de um semáforo com semáforo em paralelo para pedestres nesse semáforo Vamos então implementar um botão então estamos aqui na pele e vamos clicar em circuitos e criar novos circuitos para dar início então é a nossa aula de hoje inteiro Já abriu a plataforma e aqui em cima no canto esquerdo eu vou mudar a aula de hoje
para aula 3 mudar o nome ali para aula aí a hora que a gente não se perca E também temos uma organização nosso projeto que eles vão aumentando com o passar do tempo para quem quiser utilizar o mesmo projeto dá uma passada pode pegar não tem problema porque aí tem que prestar atenção na montagem do circuito acompanhar a montagem de circuito tá e editar aquele projeto da aula passada mas aconselho eu abrir um novo projeto projeto em branco para que a gente possa estar aí construindo então nosso circuito o nosso experimento dessa aula que vai
ser o semáforo com o botão interruptor tampar essa aula vamos precisar do nosso Arduino vou pegar aqui o Arduino R3 né Nós vamos utilizar vamos precisar também de uma placa de ensaio placa de ensaio que é o protobord é o mesmo propósito né Para nossa aula vou colocar ela aqui do lado para que fique melhor na nossa organização vamos precisar também de um resistor para sal você para que o resistor ele já vai aparecer aqui o redutor esse resistor ele será o redutor do nosso botão que já apareceu também eu vou arrastar o botão para
tela Então esse resistor nós vamos trabalhar com o resistor de 10k em 10k Oi então é só colocar ali o Davizinho ali do lado para que ele altere a resistência do seu resistor o nosso botar e no nosso circuito ele será colocado bem o meio tá da nossa placa de ensaio Observe que eu coloquei ele na vertical aqui cuidado para não tombar aqui a peça não fazer aqui com ela e deixar ela na horizontal se você colocar ela na horizontal ela não tem o encaixe perfeito então ela não consegue a conexão dos seus pinos na
nossa placa de ensaio então preciso que vocês deixem ela na vertical aqui na plataforma do Finger Kelly ela já vem na vertical Mas se for um trabalho física onde você esteja montando o experimento com a placa de Arduino vocês vão utilizar o botão tomem cuidado tá montar ele aqui na vertical e não deixar ele na horizontal se não vocês não conseguem a conexão dos Pinos aqui dentro da placa Então vamos conectar ele aqui ligando um lado do nosso da nossa placa de ensaio com outro tá Vamos conectar também aqui o nosso resistor Observe que eu
tenho aqui na minha no meu botão terminal 1b terminar o terminal e o terminal 2 A então vamos colocar aqui o meu receptor na sair daqui 16 na porta terminal 2 IP do meu botão tá vou fazer a conexão então aqui dos cinco gols com a minha placa de ensaio estou fazendo aqui essa essas curvas confio para ficar mais organizado então aqui no trabalho vou mudar ativo colocar a cor padrão né que é o positivo para vermelho precisamos também fazer uma conexão aqui do nosso negativo então eu vou ligar aqui o gene B fazer uma
conexão com o gnd do Arduino para placa de ensaio lá no negativo Observe o que eu coloquei eles na linha nas linhas de cima ali para minha placa de ensaio porque o meu resistor eu já tinha colocado aí lá para o lado de cima tá então agora está conectado aqui o meu GNV também eu vou colocar esse GNV na cor preta só nós temos aqui a nossa conexão da placa de ensaio com o nosso Arduino Então observa em e o nosso o Arduino ele está conectado então com a nossa placa de ensaio nós temos um
botão no resistor falta agora os LEDs Então nós vamos colocar aqui três LED e vamos mudar as cores aqui desses leds né depois tem que colocar ele aqui podemos colocar então aqui vou arrastar esse primeiro aqui e para poder ter uma organização melhor que dentro do nosso trabalho então vamos mudar a cor desse LED colocar por padrão Vamos colocar amarelo para esse e vamos colocar Verde nesse outro lado aqui do outro lado vamos ter que colocar também então dois LED porque é o LED dos pedestres né quando o botão for acionado então ele vai interromper
lá passagem dos veículos e vai liberar ler a passagem dos pedestres eu mudei a cor de um é de que coloquei verde né e os outros leads alegou do Semáforo um tá lá verde amarelo vermelho certo vamos precisar também de resistores no resistor para cada LED esse resistor aí nós vamos trabalhar com o padrão pa-151 seu mínimo para o LED Vamos colocar aqui um para cada LED eu estou conectando ele aqui ó no terminal do 14 de rolé certo então colocar aqui se encontrar um para ele também os lugar a unidade medida desses resistores Vou
colocar aqui então um resistor para cada LED por que que eu preciso colocar o redutor como comentado nas aulas anteriores o nosso Arduino Ele trabalha com uma atenção 5 gols então o LED Ele trabalha com uma tensão de 2 voo então nós precisamos ter aí então esse resistor para que não queime o nosso LED em ou mudar a tia amizade medida do último ficou faltando aqui para 150 um eu nós temos aqui um circuito quase montado temos aqui é cinco leads né o botão os resistores Agora falta a conexão do meu led com a placa
do Arduino e também falta uma conexão do botão com a placa de Arduino com digital para ter também uma entrada né para ter um sinal de entrada no Arduino para que ele possa responder esse sinal de entrada então interromper ali a passagem de ver isso liberar a passagem do PDF que então vamos fazer a conexão agora do primeiro E aí como é que tá aí aqui na porta 13 que é o LED vermelho eu puxei aqui o cuzinho para o LED vermelho e vou colocar ele aqui dentro já ó para dentro da minha placa de
ensaio eu já conectei ele na parte de dentro ali não conectando positivo aqui não conectei ele dentro na perninha aqui do ano do moleque né a novo é o positivo do nosso leque vou mudar a cor do fio para vermelho para ficar padrão ok então nós já temos ali de organizar melhor aqui Vamos conectar também o fio para o amarelo para o LED Amarelo né então vamos fazer a conexão desse aqui também puxando para dentro da placa de ensaio na saída aqui do anoro do amarelo e vamos mudar a cor deciciu para amarelo muito bem
bom então agora vamos fazer a conexão aqui porque o verde para o meu LED verde né Vão colocar essa conexão que para placa de ensaio muito bem então nós temos aqui a conexão do nosso primeiro é do nosso primeiro semáforo até o semáforo dos automóveis né Opa vamos puxar aqui o nosso resistor do botão aqui para dentro na vertical ainda aqui deixando ele conectado com a linha positiva que dá horizontal tanto faz a conexão com o positivo e traz aqui para o botão expositiva de 5 volts que vem lá da do nosso Arduino aí vamos
fazer a conexão então agora para os dois último leque né que é o aquele verde vermelho dos pedestres podemos conectar o vermelho na porta série e fazemos a conexão aqui para dentro da placa de ensaio igual fizemos anteriormente certo então nós temos ele aqui vamos colocar na cor padrão dá para gente mudar essa cor colocar uma cor diferente Vamos colocar a Turquesa para esse vermelho para que não fique a mesma cor dos outros lésbicas o ministro né senão ele vai ficar tudo igual aí depois na hora da programação ele fica um pouco bagunçado Vamos conectar
então agora um filme para o nosso LED verde te completar aqui para dentro da placa de ensaio também como tá estamos fazendo podemos arrumar ele aqui para aquele sítio um pouquinho mais organizado né Vamos mudar a cor também um colocar uma cor aqui rosa né porque ele não fique a mesma cor do nosso primeiro celular que a gente colocou lá no em mim e então está conectado aqui os fios do Led um fio para cada LED programação ligamos ele nas portas digitais ali em cima né A minha porta digital agora vamos conectar o nosso botão
observe a seguir eu conectei aqui o resistor que vende 5 volts né ele na minha ali que vende 5 volts Agora eu preciso conectar então uma saída negativa meu botão ele tem o terminal 2B terminal um.bb faz conexão aqui com um lá e o 2B faz conexão com o 2 e esse um bebê vamos fazer ele de sair da negativa então podemos conectar aqui um fio negativo tá fazendo a conexão com o nosso gnb que está aqui na horizontal que tem lá do Arduino para o botão para que ele funciona perfeitamente nós precisamos também de
uma saída aqui para porta digital para que o Arduino possa entender então aqui no nosso botão a saída que o terminal 2 B e o terminal 2 a eles estão conectados entre si porém o 2T não é conectado com um bebê ele só vai conectar com um bebê ele só vai fechar aqui esse circuito aqui quando eu apertar o botão Então imagina você quer que dentro tem um fiozinho que está ligando o 2B com um B poremos estão desconectados quando eu aperto o botão ele conecta e É nesse momento quando eu apertar o botão Então
vai bloquear o sinal dos automóveis e vai liberar o sinal pedestres Ok então vamos fazer a ligação agora do nosso e com a porta digital do nosso Arduino eu vou sair com o fio aqui do meu dois a e vou trazer ele aqui para dentro da placa do Arduino né vou colocar ele aqui no terminal 2 pode ser no terminal 2 aqui ó que fica perfeito tá vamos colocar a cor do fio a cor marrom que fica diferente do outro que a gente já tinha Alícia então o nosso esquema elétrico ele está terminado falta apenas

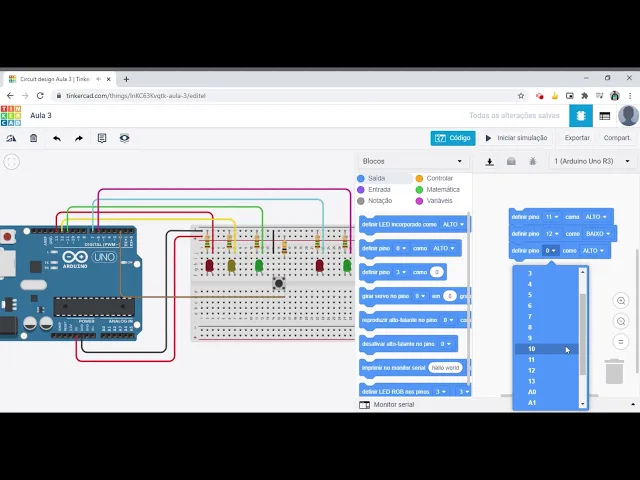

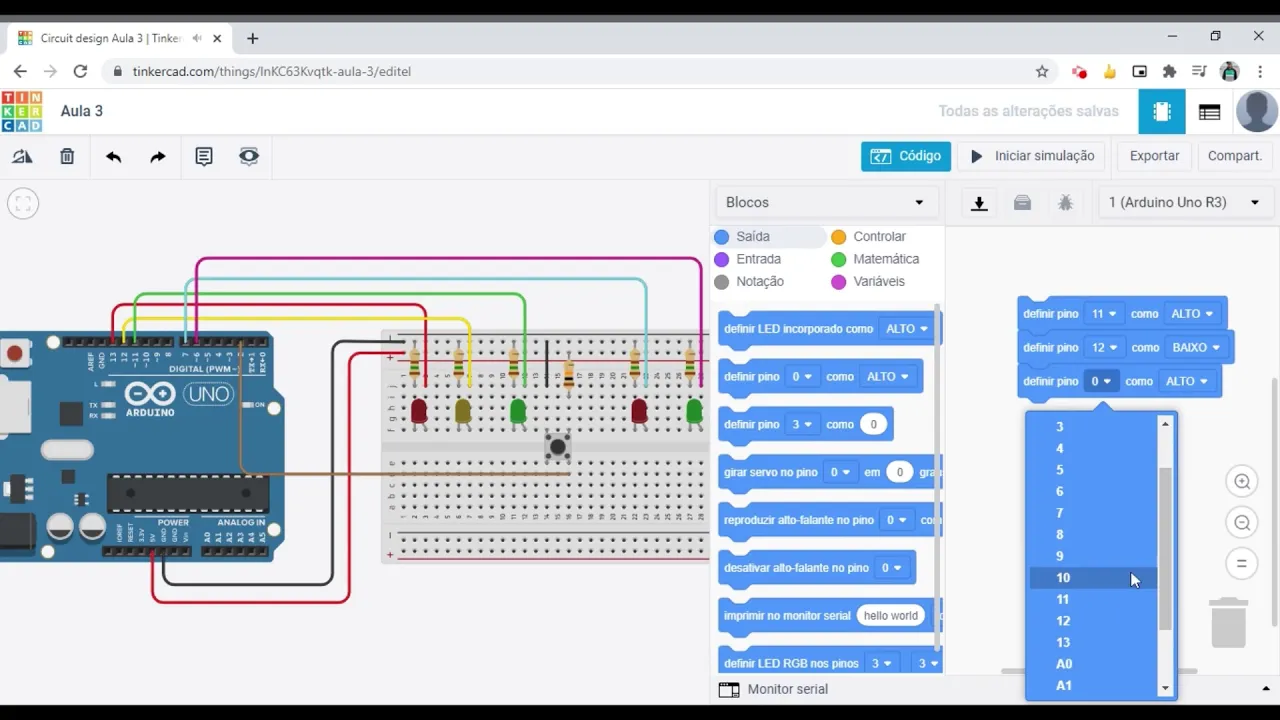

agora a programação do nosso experimento vamos clicar aqui em código e dar início à programação Observe em que eu não tenho nenhuma programação aqui no lado porque eu já exclui ela então eu peço que vocês Google programação Inicial que saem para que a gente possa começar desde o início Então a nossa nova programação vou arrastar aqui para o lado para que fique mais visível também pra gente poder fazer a programação Então vamos lá vamos clicar aqui em saída e vamos começar a trabalhar com os LEDs então do nosso semáforo dos veículos estamos nosso primeiro aqui
ó definiram LED e como a sigo também para defender o primo verde e é o pino 11 então conectamos aqui ontem como alto e o verde está aceso o amarelo eo vermelho tem que estar desligado então vamos desligar ali ou pelo 12 eu tenho 13 né Vamos colocar pelo 12 como baixo eu tenho 13 também como baixo Deixamos os dois ele desligado então alguns conectar aqui e no 13 como baixo também é quando verde do Altos automóveis aqui está aceso quem tem que estar cedo lá nos pedestres é o vermelho Então nós vamos definir o
pino vermelho dos pedestres como aceso que é o pino certo então definimos aqui pelo 7 como alto e definimos também o pino três como baixo temos seis é o verde dos pedestres né então definimos o like não sei como baixo Ok então está ali o verde dos automóveis aceso e o vermelho dos pés já está Sisu também o que que vai acontecer agora quando eu clicar aqui no interruptor no meu botão é esse botão aqui para que ele funcione ele tem que estar no zero né quando ele tem que passar a gente cinco gols aqui
ele não está funcionando então quando eu clicar aqui ele cortar aqui eles fizeram em ter passagem de zero aqui ele vai estar funcionando e aí sim ele vai interromper no então a passagem dos automóveis e vai liberar então a passagem dos pedestres Então para que isso funciona Vamos colocar aqui em controlar e vamos colocar a seguinte opção aqui então se eu clicar no botão vai ser alguma coisa e eu não clicar no botão vai acontecer outra coisa né E vai continuar do jeito que está ali então vamos ficar lindo no controlar e pegar o blocos
então agora vamos lá em entrada e vamos pegar o bloco aqui a ler pino digital qual é o clima digital que está conectado nosso botão ele está no pelo 2 Então vamos colocar aqui pelo e agora vamos aqui em matemática e vamos pegar um operador matemática vamos pegar o segundo bloco aí ó e vamos colocar aqui dentro dos então encaixamos ele dentro e esse ler pino digital Vamos colocar no lugar do um no primeiro Nunca nem tinha ele deixou arrastar articulado fique melhor para vocês verem né então nós temos aqui a ler pena digital agora
vamos colocar aqui igual a zero então quando ele ler o pelo digital dois esse pepino for igual a zero do início nós temos ali cinco né está com sim tá quando ele for zero o que que vai acontecer então ele vai interromper a passagem dos veículos e vai liberar a passagem de pedestres então agora nós vamos lá para fazer essa programação quanto mais saída e vamos mudar aqui já aula eu apertei um botãozinho lá então Verde inicialmente estava aceso ele vai apagar o verde tá Vamos definir o pelo verde que é o pino 11 como
baixo eu vou pedir o pai do verde é e nessa situação aqui ele acende então o amarelo Então vamos colocar aqui definir o pino Amarelo dos automóveis como aceso que ao pino 12 pelo 12 dos automóveis aceso ele também quando ele apagar esse ver olha o que ele vai fazer ele vai apagar o vermelho né Melhor vamos deixar o vermelho aceso aqui e aí ele vai aguardar um tempo como colocar aqui em controlar e vamos deixar aqui ó o amarelo por um segundo aceso por dois segundos aceso e quando se Amarelo tiver por dois segundos
aceso Aí sim ele vai apagar o vermelho porque senão fica tudo muito rápido e quando ele apaga Verde já senti outro verde é dois pedestres pode estar acontecendo em um acidente né então vou passar o seguinte vamos deixar o amarelo aceso dos automóveis por dois segundos que é o tempo para eles pararem e aí o a gente vai apagar agora O vermelho medo dos pedestres e vai e o verde né dos pedestres Então vamos apagar o vermelho que é o pino 71 e vamos Apagar ele colocar ele como baixo e vamos acender então pino É
verdade dos pedestres né e é o pino 6 então acendemos agora o que nos fez como alto deixamos ele como alto dando continuidade Então esse verde do pedestres ele vai ficar aceso aí por 5 segundos mais ou menos só que quando esse Verde apagar quem tem que acender lá no automóveis já é o verde dos automóveis né pequeno que preciso pensar aqui agora nós precisamos então dele para virem controlar e deixar o amarelo é perdão apagar o amarelo né deixamos por dois segundos e agora vamos Apagar o amarelo do automóveis Então vamos lá e pegamos
o bloco para pagar o amarelo dos automóveis que eu hino 12 propagamos o quilo 12 colocamos como baixo e acendemos agora o pino vermelho do automóvel então deixamos agora o pino e o Pedro estamos agora o pino 13 aqui como ao né então o que que tá acontecendo o verde dos pedestres ele está sendo ainda nós não apagamos o verde dos pedestres é que eu tive que apagar o amarelo do automóvel e já acendeu o vermelho dos automóveis quando esse vermelho apagar apaga esse também o verde dos pedestres e libera então a passagem de automóveis
Então vamos deixar o vermelho agora dos automóveis ali por um tempo de 3 segundos e aí agora sim nós vamos então apagar aquilo vamos apagar o papel vamos apagar aqui e no 13 né dos automóveis como baixo tá pagamos ele apagamos também pelo verde dos PDF que é o pino c e e também deixamos ele como baixo o pino vermelho dos pedestres né colocamos aqui o pino 7 como alto Ok E também acendemos o pino Verde nos pedestres né que é o pino do perdão dos automóveis fiel pelo 11 então agora ele volta ao normal
então gente é quando obedece Aperta o botão ele tinha uma passagem anteriormente cinco agora ele vai ter uma passagem de zero quando isso acontece todo esse procedimento que está aqui embaixo do nosso se então nós estar acontecendo aqui onde eu coloquei que definir pela 13 como baixo definiu pelo seis como alto nós podemos colocar um tempo né daqui primeira vez fecha no pedestre e depois libera os automóveis Não faça isso tudo é juntos arrumar isso daqui ó e no 13 ao vermelho ele apaga o vermelho do Vamos colocar Primeiro vamos trabalhar primeiro com pinos dos
pedestres então nós temos no lugar pelo três vamos colocar aqui definir pinos e né vocês como baixo e definir pelo 7 como alto aí a gente vai colocar aqui um controlar Vamos colocar um segundo aqui no meio aquele espere um segundo E aí eles teste é libera então o semáforo ali dos automóveis né Vamos colocar agora aqui ó aquilo estava sendo vermelho Então vamos colocar pino 13 como baixo 13 baixo né e 11 Alto aí fica perfeito né então ele fecha primeiro do pedestre e depois lhe deram dos automóveis Vamos fazer uma simulação então pra
gente ver como que ficou esse essa programação da Serra Tom apertamos aqui iniciar a simulação e voltamos aqui encosta Tão ela só tá o verde aceso e o vermelho dos pedestres né então vamos apertar aqui no botão Quando aperto o botão o amarelo do de automóveis acendeu quando acendeu Amarelo automóveis assim deu verde do PDF E aí ele foi para o vermelho e ele voltou Observe que eu tenho o que que aconteceu tudo isto é muito rápido mas eu posso está aumentando aquele tempo de espera lá vou apertar novamente aqui ó Amarelo aceso acender o
verde os pedestres agora ele mudou para o vermelho dos automóveis continua no verde dos pedestres até que ele Faça o retorno né eu ver os automóveis e o vermelho dos pedestres esse tempo gente vocês podem estar mudando o para a simulação aqui voltar aqui no código vocês podem vir aqui em programação está mudando Esse tempo tá podem comentar esse tempo aqui não precisa ser esse tempo que eu coloquei Ok Então essa é a programação uma programação simples onde a gente consegue tá entendendo então como é funciona esse semáforo inteligente tem um botão quando você aperta
o botão ele interrompe a passagem dos automóveis e libera a passagem de pedestres espero que vocês têm o canal a na próxima aula Nossa nós vamos dar início a um novo projeto Vamos parar com o trabalho de semáforo né Vamos começar então longo projeto um abraço a todos Até a próxima aula
