Cálculo de linha de vida horizontal

e como calcular uma linha de vida horizontal em ações prevencionista da que o Evandro Brito da rede Bahia sesmt e se você gosta de conteúdo técnico com qualidade atualizado e sem enrolação acompanhe esse vídeo e as normas regulamentadoras do Ministério do Trabalho estabelece que o empregador deve garantir medidas de proteção e controle contra o risco de queda uma das medidas mais comuns utilizadas EA instalação da linha de vida é mas como saber que a linha dívida que eu tenho instalado na minha empresa garantir a uma zona livre de queda adequada para o trabalhador ou a

equipe que está utilizando para desenvolver os nossos cálculos vamos estabelecer um cenário hipotético o primeiro nossa linha de vida será horizontal caso mude o ângulo os cálculos também mudaram e também vamos estabelecer que o nosso vão Será que cinco metros o bom está representado na letra l o vão é a distância entre os pontos de ancoragem também vamos dar terminar uma massa de 100 kg para o nosso trabalhador que uma zona livre de queda de 10 metros então nós trabalhadores está a 10 m de altura em relação ao nível inferior e precisaremos também definir o

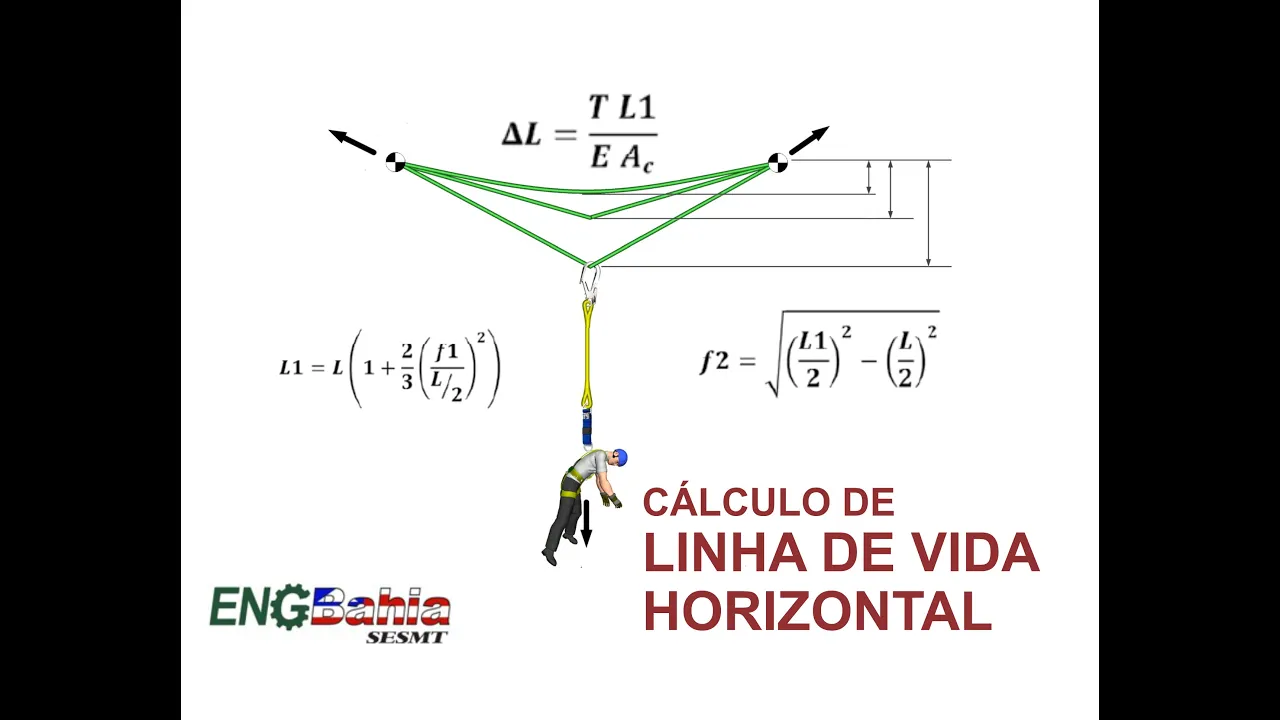

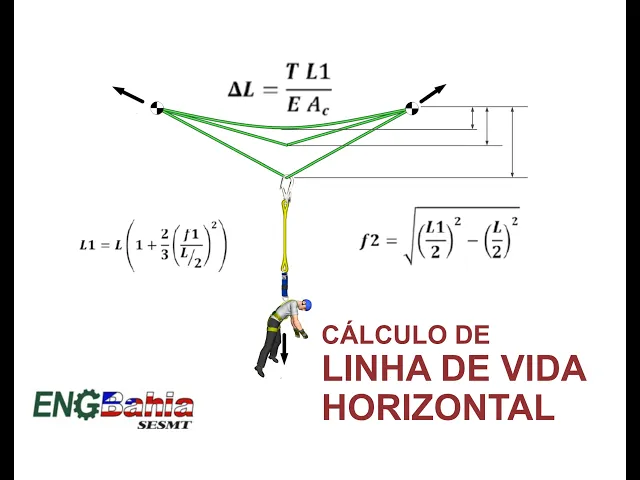

tipo de cabo que vai ser utilizado para a nossa linha de vida se vai ser cabo de aço se vai ser corda pois a deformação elástica vai mudar de acordo com a característica do material em relação a força de reação então neste exemplo Vamos definir que o cabo será cabo de aço classe fez por 19 com alma de fibra e ele terá 8 mm de diâmetro Ok vamos lá tem sair a nossa linha de vida instalada Observe o vão representado na letra l com cinco metros e e devido o comprimento do cabo representado por L1

não existe uma distância entre o ângulo zero e a linha de vida Observe agora que Devido à queda do Trabalhador aconteceu uma força mas a frente vamos ver que a força peso gerando assim uma deformação elástica no material e com isso criou-se uma nova a distância e para definirmos essas distâncias temos de um que a distância criada pelo comprimento do cabo sem deformação elástica e distância de dois que foi gerada no momento da força de reação é como falamos no slide anterior isso pode acontecer de acordo com o tipo de material que nós estamos utilizando

e com a força que ele será submetido agora vamos calcular o primeiro passo é calcular L1 ou seja calcular o comprimento do Cabo a recomenda-se que L1 seja maior ou igual a ele mas três por cento e isso ajudará na resistência contra a deformação elástica do carro bom então se temos um vão de cinco metros o cabo vai ficar da seguinte forma ele um um maior ou igual a cinco metros mais três por cento e sendo assim L1 será maior o = 5,6 metros ou seja 5 metros e 15 cm é e o segundo paz

será calculados o alongamento do carro submetido a força P ou seja a deformação elástica e o cabo irá sofrer no momento que ele fosse submetido a carga a fórmula que vamos utilizar será Delta l = pl1 / e as e onde P = força peso pele um é o comprimento do cabo ter um módulo elástico e a ser a área metálica do Cabo e vamos descobrir o valor da força peso o segundo era segunda 20 Newton força = massa vezes aceleração neste caso a força peso será calculada através da massa multiplicando com a aceleração que

será a gravidade então a continha vai ficar da seguinte forma o peso igual a 100 kg vezes 9,8 metros por segundo ao quadrado e bom então fica igual a 980 que multiplica por quilo vezes metros por segundo ao quadrado o quilos multiplicando por metro dividido por segundo ao quadrado é igual a unidade Newton Então nossa força peso ficará 980 nêutrons e vamos agora saber por favor de L1 L1 já calculamos no primeiro passo Então temos que ele 1 = 5,15 metros e e agora vamos calcular a metálica do Cabo é representado por aqui por Madara

metálica do cabo é igual a a ser igual à efe que multiplica por t ao quadrado onde F é um fator de multiplicação e você pode encontrar nos catálogos dos Fabricantes do cabo de aço esse papel de multiplicação tem a ver com a propriedade do cabo relacionados com a carga de trabalho e o fator de segurança deste material e de será o diâmetro do carro bom então já acordo com o tipo do cabo Aqui Nós escolhemos Quem foi o 16 por 9 com alma de fibra pegamos aqui um F = 0,416 nunca tá logo de

um Traficante bom então cálculo da área metálica ficará 0,416 x 8mm ao quadrado nós temos então que a área metálica desse carro será 27 milímetros ao quadrado a próxima da mente e agora precisamos do valor de ler ou seja o módulo elástico esse valor também é fornecido nos catálogos dos Fabricantes de cabo de aço pois Depende das propriedades dos materiais cargas de trabalho e fatores de segurança fornecido pelos fabricantes e E então como estamos utilizando aqui hipoteticamente um cabo de aço de alma de fibra da classe 16 por 9 nós temos O Valor estimado em

8.500 Kg de força podem metro ao quadrado segundo o fabricante a e para utilizar nos nossos cálculos vamos tem que converter essa unidade quilogramas-força para Newton Ah pois internacional medidas força tem como unidade principal o Nilton o Uber tempo então a gente vão 8500 kilogramas força por um elemento ao quadrado para Milton teremos aproximadamente 833 quilonewtons por milímetro quadrado se você não sabe como converter quilograma força para aquela Milton Vou deixar um card aqui de um vídeo anterior onde fizemos essas conversões Ok então vamos aplicar agora a fórmula E aí a Delta é igual apl1

/ e as e deu para ele fica igual a tem que ir hoje vezes 9,8 metros por segundo ao quadrado que multiplica por cinco metros tudo isso dividindo por 833 quilonewtons por milímetros ao quadrado e multiplica ou a 27 milímetros pessoal padrasto o utilizando em uma calculadora você vai chegar o valor de Delta L = 0,21 79 é mas Observe Aqui nós temos várias unidades de medidas bom Então temos que fazer uma análise Dimensional o primeiro Observe que temos quilos que multiplica por metros por segundo ao quadrado e é que hoje vezes metros por segundo

ao quadrado = Nilton Então temos Newton no numerador e eu tô no denominador podemos então cancelar E Agora Nós temos também milímetros ao quadrado no numerador não deve minador como no numerador principal metro está como sinal de multiplicação então podemos também cortar esses milímetros ao quadrado bom então temos o valor de Delta L = 0,25 79m e Ah e por fim caso aconteça a queda Será que o sistema que foi criado de acordo com o cabo que foi escolhido a distância do vão não serão suficientes para criar uma zona livre de queda segura para este

trabalhador bom então calcular o deslocamento na está pedra E para isso vamos voltar no diagrama anterior onde vimos as distâncias de um como sendo a distância criada a partir do comprimento do cabo em relação ao ângulo zero do vão Oi e a distância de dois que o alongamento do cabo ou seja a deformação elástica que o cabo sofrerá ao se submeter a força peso mas como saberemos o valor dance alongamento ou seja como calcular o alongamento do cabo ou a deformação elástica para isso vamos utilizar a seguinte fórmula é de 2 = raiz quadrada de

pele um mas Delta L / 2 ao quadrado menos ele sobre 2 ao quadrado e a substituição dos valores temos L1 5,15 metros Delta L 0,21 79m e l cinco metros aplicando esses valores na fórmula e utilizando a sua calculadora chegar em tons ao resultado de 2 = 97cm a o ou seja ao submeter-se a estas energias que vimos este cabo sofrerá um alongamento de 97 cm ou seja quase 1 metro e o que é isso representa em relação à queda do trabalhador e representa que ele vai ter uma queda um pouco maior do que

esperava se a zona livre de queda definida foi de 10 metros e É sim em função das energias envolvidas neste evento o trabalhador fará um deslocamento nesta queda o qual poderemos observar da seguinte forma o deslocamento será igual a zona livre de queda menos das distâncias envolvidas no sistema um fórum além da distância deu ele é dois temos mais duas outras distâncias para observa é a primeira ser a distância P que representa o comprimento do talabarte do cinto de segurança Vamos então decidir que esse talabarte não possui absorvedor de energia E por testament tenha 70

cm e também temos da distância h O que representa a distância entre o ponto postal ou dorsal de ancoragem do cinto de segurança nas costas do trabalhador né até os seus pés hipoteticamente Vamos definir o metro e meio ó e agora é só aplicar aqui esse somatório na fórmula e vamos chegar então a um valor de 6,8 metros e o que isso representa O que significa que na hipótese apresentada o trabalhador ficará a 6 m de 80 cm de atingir o nível inferior de referência que poderia ser o chão ou no outro obstáculo dessa forma

é possível avaliar a eficiência do sistema se atenderá ou não as necessidades do projeto o que Lembrando que esses cálculos estão relacionados apenas a linha de vida horizontal você quer saber sobre cálculos em linhas de vida de outros Santos peço que deixa suas sugestões aqui nos comentários e se você gosta de conteúdo técnico com qualidade e sem enrolação te peço que deixe seu like e se inscreva no canal e
