E aí e fala galera agora a gente vai para o segundo vídeo trabalhando com Elite 3 uma série nova que nós estamos inaugurando aqui no canal mas antes de começar já tenho aqui embaixo ecu vídeo para curtir compartilhe se você ainda não é inscrito se inscreva Não perca oportunidade de aprender muitas coisas sobre automação aqui no meu canal já existe uma série de vídeos que você pode visualizar aqui basta você acessar os meus vídeos as minhas férias que já estão pronto inclusive e férias totalmente completa Então acesse aqui se inscreva curta o vídeo compartilhe e
Ative o sino para receber as minhas notificações então na aula passada a gente chegou nesse estado aqui que tá mostrando aqui a nossa tela da caldeira agora nós vamos partir para as partes de configurações e fazer a nossa primeira análise do nosso supervisório E para isso eu vou configurar todas as características aqui dos meus tags dos meus dados que estão recebendo informações de algum dispositivo como CLP o outro principalmente LP na realidade né então vamos começar aqui ó trabalhando com temperatura qual é a temperatura mínima e qual é a temperatura máxima da minha Caldeira Vamos
colocar que a temperatura mínima e máxima da minha Caldeira vai ser de 25 a 250 graus vão ser realista Então vai ser de 25 a 45 graus acima disso já não é ali na chaminé não é tão aceitado ou não certo tá perdendo eficiência nas a Caldeira já tá uma dica aí para você então de 25 a 400 graus Vamos descer aqui embaixo também vamos procurar scan scan Cadê o aqui ó o ou seja o tempo de atualização dessa variável quero que seja de a cada 100 mil milhas segundos um segundo quero que seja a
cada 100 certo 0,1 seguinte eu quero te Atualize o valor da temperatura para mim outro detalhe que eu quero colocar aqui é um tipo de variados e siha variável comporta de forma randômica de forma quadrática é corrente como no nosso caso nós queremos apenas simular nós vamos colocar Run up and down que Hum pendle ela vai hoje lá para cima e para baixo assim o trabalho você poderia colocar aqui randômica você não sabe o comportamento dela no tênis ou um comportamento corrente time tempo atual comportamento dá um tempo aí para isso botei outras aulas que
eu vou te ensinar a usar esses tipos de propriedade certo então já está aqui a configuração do mês da minha temperatura boa a configuração do meu nível meu nível varia de 0 a 100 porcento correto eu quero aqui para o meu Scan Vamos colocar aqui o Scan de 100 também beleza e aqui ó eu vou colocar hum mental e fica pena mostrando ele oscilando crescendo descendo a rampa subir tal de ser tão e vai ficar numa oscilação para cima ou para baixo para cima para baixo Beleza então criei configurei a minha segunda data hora eu
não vou modificar para lutar Mente nada caminhão pessoal eu já vou colocar aqui o caminhão eu quero o meu Scan também seja de 100 o certo porém o período de atualização vai ser de 50 mil beleza troquei tipo a 50.000 você vai entender quando eu colocar o caminhão para movimentar daqui e aqui em vez de ser um pendao eu quero que seja apenas hum ele só vai ter um sentido de subida presa não caminhão vai ficar subindo na sua tela você vai descobrir agora então configurei aqui ó as minhas variáveis EA bomba ainda não consigo
Ei vamos agora trabalhar aqui no nosso supervisório e eu quero ter uma tela um pedaço aqui um display que me mostra qual é a data EA hora atual certo então eu vou vir aqui na nas principais ferramentas que eu estou utilizando e vou procurar esse carrinho aqui que é um quadrado 1.12 é o display clica nele e você vai adicionar aqui o seu display Veja uma coisa aqui ó e quando eu adicionei o display apareceu aqui na tela principal com mais só clicar aqui nesse aqui apareceu que já as propriedades do Meu display Então você
simplesmente deixar aqui não precisa ficar preocupada só queria demonstrar para você Certo vou vir aqui ó a letrinha a e eu vou colocar aqui ó data/hora tá muito grande não tá então vão vir aqui ó Clique em cima Como diminuir a fonte para 9:00 pronto data hora mais organizado agora beleza então a minha primeira parte aqui ó Quais são as configurações aqui eu quero que a minha fonte tem um tamanho 10 também e eu quero que a letra por exemplo seja uma letra azul eu quero que aparece a minha data hora azul aqui agora o

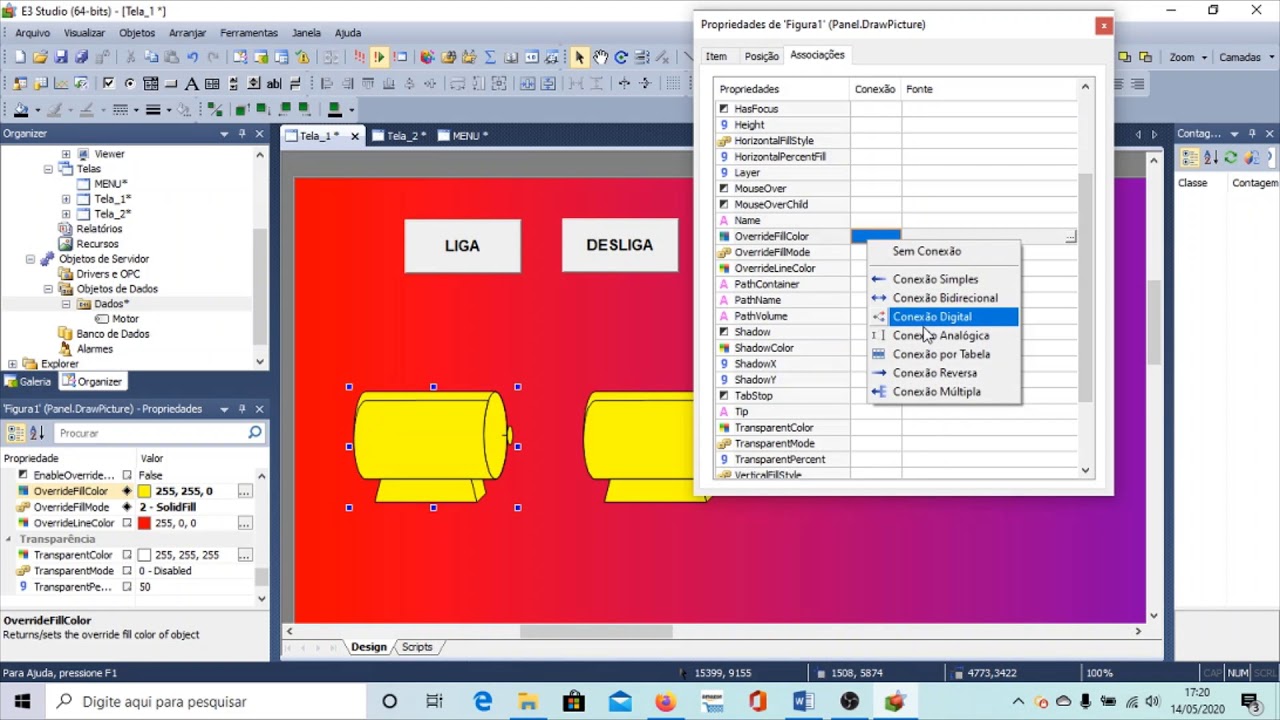

que que eu preciso fazer vincular esse display algum desses tags que eu criei aqui ó é porque nesse display que mostrar a atualização os dados que os meus pais estão recebendo os meus os meus dados os dados que estão sendo recebidos então eu vou clicar com o botão direito em cima do meu display vou vir aqui em propriedades certo e eu vou associar o meu display a uma dessas dados aqui estão Bia quem é associações e não querido eu vou procurar aqui dentro da janela de propriedades em associações o valor vale é o valor vou
clicar aqui ó conexão simples O que que a conexão simples Eles apenas recebendo o valor vou aqui nesses três pontinhos em fonte vou vir aqui ó em servidor dados e eu vou colocar data hora só que a minha data hora eu vou vincular ela a Time e sempre vai aparecer aqui as configurações carne tem basta você colar Então beleza eu já achou se e esse display aqui na minha tela ao times penteu temporização vai aparecer o tempo Qual o formato ver se tem alguém aqui em formatação por vir aqui em data parece muito com Excel
né gente dormir aqui em data e eu vou procurar qual que é a forma como eu quero que apareça aqui no meu display e eu quero essa aqui ó três do mundo 00306 é dessa forma que eu quero que aparece aqui no meu é a hora e a data vou dar dois cliques e fechar pronto configurei aqui o meu time step próximo passo Vamos colocar agora um outro display para monitoramento de nível e para monitoramento de temperatura Então vou colocar aqui um display aqui nesse canto mesmo que Meu display tá aqui eu vou colocar outro
display aqui ó aqui está o outro display Beleza então coloquei que os meus dois display então preocupado com o tamanho não vou dar um nome aqui de nível o nível Como diminuir essa letra que o nome dela decidiram nível e aqui embaixo eu vou dar o nome de temperatura tem ter atura ficou muito grande que tá bom não só mudar a cor para não ficar confuso aqui ó vamos colocar uma cor vermelha certo feio também vamo mudar de cor colocar uma cor a e não deixar preta mesmo cor preto como diminuir para 10 aqui e
Vamos diminuir para 10 aqui também o e desce beleza vão vir aqui vou colocar também do tamanho 10 e eu vou pegar aqui também e colocar aqui do tamanho dessa Fontes aqui dentro do meu display ser de tamanho 10 Ludmila um pouco tudo aqui e vou de mil Ou puxa daqui certo vou vincular o meu display as minhas tags Então vou explicar aqui com o botão direito propriedades do associar palco associado um valor uma conexão simples porque eu vou receber ou informação eu não vou enviar uma informação se eu fosse enviar o colocar em uma
conexão vim direcional Mas não é isso vou colocar uma conexão simples e a minha fonte aqui vai ser nível vale ou seja eu estou pegando o meu dado do tipo nível e querendo ler os valores valores Então vou dar um colar formatação você vai e em outro e você vai escrever Zero Certo que é o valor numérico espaço "duplas raça dupla né você vai colocar litros tivesse lendo livros e vai fechar pronto vai aparecer desse formato um valor numérico litros LD livro certo então fechei aqui configurei mas variável nível vamos fazer a mesma coisa com
avaliada a temperatura perto com o botão direito propriedades associações vou vir aqui em Vale conexão simples vou vir aqui escolher temperatura e eu quero ler os dados de temperatura no tempo e vou apertar cor lá pronto posso vir aqui em formatação também e colocar aqui para ser graus celcius então fica ferro que é o valor numérico" clã você vai colocar graus f e o ácido e você vai dar um Ok pronto já foi feita aqui os meus dois display Vamos colocar agora eu quero saber aquelas barras que fica crescendo o valor atual de medo então
eu quero fazer a mesma coisa aqui ó Então vou pegar aqui o meu retângulo certo e botei Sem Ar aqui há uma barra eu vou colocar essa barra até aqui que até onde eu consigo enxergar Então eu quero que o valor de nível que seja demonstrável como se fosse uma barra crescente aqui ó é isso que eu quero Então deixei a minha/aqui vamos dar uma escala para essa barra eu vou vir aqui em escala e eu vou selecionar aqui ó vamos chegar um pouquinho para cá lá sem 50 anos de mim um pouco essa Leandro
vai para deve tão aqui ó a escala graduada vai dezero a 100 porcento vou clicar com o botão direito em cima propriedades certo e vou associar e aqui ó eu vou procurar não valor mais eu vou procurar uma chamada vertical piercing fio Lipo conexão simples e o vannes água os valores mínimos de nível nível. Vale parece aquele outro lado do um vai dar certo você vai ver que quando o nosso simular Mas pela primeira vez esse nível aqui vai ficar crescendo e decrescendo conforme a leitura que eu estou fazendo aqui no milho por último galera
eu vou colocar aqui na imagem aqui em cima eu vou desenhar um caminhão Então vou vir aqui ó na minha janela de organização aqui tem uma aba chamada galeria Clique em cima de galeria você vai vir aqui em veículos a procurar veículos vai lá na letra verdes que motor tem que ser veículo veículos em inglês certo você vai vir aqui um caminhãozinho aqui ó esse é o único caminhão que tá liberado para aqueles que tenham um Elite 3 em demonstração pega ele e puxa ele aqui para sua área de trabalho tá aqui o meu caminhão
vamos deixar ele meio escondido deixando aqui por enquanto que eu vou fazer uma coisa bom vim aqui ó nesse carinha aqui chamado animar com translação Você quer transladar os bom então vou clicar nele e veja que ele vai criar um quadrado aqui ó ele tá meio transparente Mas você clicar aqui ó veja que eu estou movendo esse quadrado é um caminho que ele vai ser transladado vou vir aqui vou puxar o meu caminhão aqui para aqui agora vou chegar um pouquinho para cá esse daqui eu quero que o meu caminhão seja transladado até o final
do meu supervisório da minha tela principal Então tá o meu caminhão vai começar aqui e ele vai até o final vou vincular agora a tarde do caminhão nele então vou vir aqui com o botão direito propriedades que eu voltar minha imagem Aqui para baixo aqui mesmo associações Vale conexão simples e você vai vir aqui em caminhão. Vale e vai dar um colar pronto vemos a projeção Inicial aqui do nosso supervisório vamos fazer o nosso primeiro teste E como que está funcionando para que funcione você vai ter que vir aqui ó e o ler e quadro
ouvir botão direito em cima propriedades e você vai vincular a tela ou quadro Inicial você invés de colocar a tela inicial você vai colocar quadro 1 que é o quadro que você criou e vai dar um colar parte daí é só fechar feito isso vamos ver a mágica acontecer eu vou simulado aqui o nosso projeto pela primeira vez que vocês vão ver como que ele vai se comportar usa aqui ó executar aplicativo ele vai aguardar e carregar beijo para o meu caminhão Ele está andando certo conforme Olha a minha temperatura subindo e descendo e o
valor aqui também subindo e descendo então meu supervisório já está praticamente é já está bom tá sendo montado alto configurar minha queda de nua Bom dia alarm veja que aqui ficou um pouco de organizar vamos organizar esse aqui primeiro então vou fechar aqui ó só crescer ou minha aqui vou diminuir a minha fonte para uma fonte de 8 por exemplo certo e vou crescer um pouco minha tela aqui ó e vou simular de novo olha lá agora ficou certinho tá aqui a data que eu estou gravando esse vídeo o horário que é aqui o nível
meu subindo conforme fazendo mostrar um display o meu caminhão indo do início até o final Então dessa forma Nossa tivemos a primeira simulação Vamos para o próximo vídeo que vai tratar de configurar a tela menu e de configurar a minha pena de alarme Mas não deixa de ir para o qual não passa a conviver curtir e compartilhar esse vídeo beleza se não é inscrito se inscreva no meu canal e até a próxima aula E aí E aí
