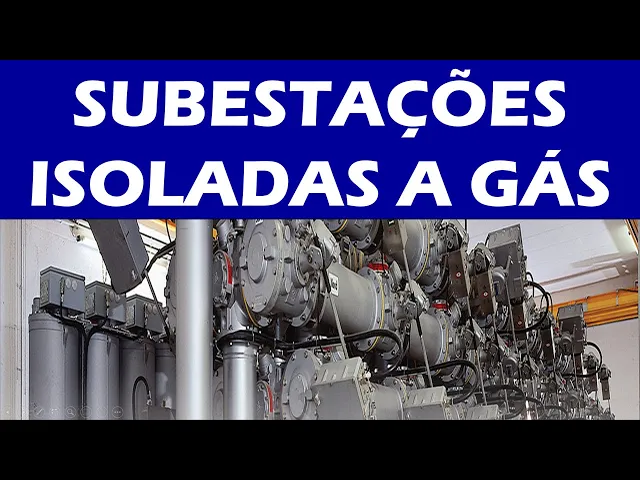

Olá pessoal Será que é possível compactarmos uma subestação de alta tensão essa é uma pergunta bastante interessante sabe porque porque as subestações convencionais elas são isoladas ao ar atmosférico por isso temos grandes distâncias horizontais e verticais haja vista que a rigidez de elétrica do ar é de 30 kg por centímetro Então como instalar subestações de alta tensão em espaços reduzidos a resposta essa pergunta é a subestação giz do inglês gays insuleide Sweet Gear numa tradução livre subestação isolada a gás Ou seja é utilizado um gás isolante o gás sf6 hexafloreto de enxofre e os elementos
da subestação são compactados no invólucro metálico e qual o diferencial desse gás é que ele é um gás isolante que sob pressão de 3 a 5 atmosferas possui uma rigidez de elétrica 10 vezes a doar atmosférico com isso podemos compactar bastante uma subestação de alta tensão como exemplo temos aqui uma subestação do metrô de São Paulo linha 4 em 138 kv toda feita em módulo x isolados a gás sf6 Observe que é uma dimensão bastante compacta para uma subestação de alta tensão Essa é a grande vantagem da subestação isolada a gás Outro exemplo é a
subestação Bandeirantes também em São Paulo com nível de tensão de 345kv é uma subestação na Marginal Pinheiros Uma área nobre ocupando 80.600 metros quadrados mas essa subestação foi então modernizada utilizando módulo x isolado a gás e houve a ocupação apenas de 25% do espaço Observe então o ganho e então o espaço restante ele foi utilizado para o aproveitamento imobili Dessa forma podemos dizer o seguinte que o módulo X Ele é bastante utilizado em áreas urbanas quando há necessidade de espaço reduzido imagine a necessidade de construir novas substações nas capitais onde o valor do metro quadrado
do terreno é bastante caro com isso muitas vezes é vantagem a utilização de unidades isoladas a gás vamos conhecer agora o módulo x ora essa é uma unidade que possui todos os elementos necessário para uma subestação para um bem um vão da subestação por exemplo temos no módulo barramento disjuntor transformadores de instrumento TC e TP e as chaves seccionadoras e de aterramento vamos observar esses equipamentos no interior do módulo x temos aqui o raio X do módulo em amarelo é o gás sf6 o hexa enxofre sob pressão internamente temos todos aqueles elementos do diagrama temos
aqui o barramento disjuntor transformador de corrente transformador de potencial e as chaves seccionadoras e de aterramento e utilizando vários desses módulos podemos compactar grandes subestações em diferentes topologias pode ser barra simples dupla disjuntor e meio em anel não importa todas elas podem ser adequadas para o módulo x e a partir desse módulo temos então a conexão com os grandes equipamentos das subestações comunidade geradoras e transformadores quais são Então as grandes vantagens do módulo x a primeira dela nós já verificamos que é a compactação da subestação a redução do espaço ocupado mas também temos outras vantagens
por exemplo proteção contra poluentes interperies porque os elementos eles estão confinados em invólucros metálicos outra grande vantagem é a segurança das pessoas porque todos os elementos em alta tensão eles estão contidos em invólucros metálicos aterrados digo ao modo esse módulo x ele necessita de hara manutenção e permite um rápido comissionamento construção e teste da subestação Ou seja a disponibilização para operação é muito rápida quando comparada as subestações convencionais e elas podem ser utilizadas em subestação de 69 até 500 kv no entanto nem tudo vantagens o custo do módulo X é 50% superior às subestações convencionais
e por fim temos aqui uma subestação onde há uma parte do estilo convencional ao ar livre e outra isolada gás módulos diz chamamos de subestação híbrida Valeu pessoal Espero que tenham gostado do vídeo Um forte abraço e bons estudos
