Olá bem-vindos a mais um laboratório e no vídeo de hoje a gente vai aprender um pouquinho como lidar com engrenagem a gente sabe que as engrenagens tem capa tem a capacidade de aumentar ou reduzir a velocidade aumentar ou reduzir o toque mais como usá-los por um exemplo de hoje nós vamos partir da ideia que nós queremos construir um planetário onde eu quero ter uma proporção entre o Período os planetas nós sabemos que os planetas vão volta ao redor do sol em tempo diferença por exemplo Mercúrio tomou 88 dias até a um ano de 365 dias
Júpiter é 11 anos 11 meses quase 12 anos e aí se eu quisesse criar um modelo para manter essas proporções provavelmente eu ia ter que usar engrenagem então a o que que eu vou fazer eu vou pegar com ele a relação entre os dois planetas no caso vou pegar a terra um Júpiter e a gente vai trabalhar essa proporção na lousa e converter ela em engrenagem Tá bom vamos lá então então a nossa proporção seria seguinte a jupter o plano terrestre e na proporção onde tá Então essa é a minha proporção se o pouco que
eu estou a construir alguma engrenagem eu vou ter que construir engrenagens na proporção um Cardoso a gente sabe que não existe engrenagem de um dente na prática uma engrenagem com menos de sete dentes não é legal a gente para facilitar nossa vida eu vou trabalhar com sempre com engrenagem mínima de 10 então eu tenho uma engrenagem de 10 10 aqui então na engrenagem aqui 120/10 só colocar 10 aqui 10 aqui para manter a mesma proporção só aqui é essa engrenagem aqui só ela tem 40 bem ela já fica com os leites bem pequenininhos então se
eu começar a colocar uma engrenagem com muitos né o recorte fica mais difícil na prática e pode ser que até pela impressora 3D você consiga mas o ideal aqui não tem internet com muitos é incentivar o saco uma regra básica evitar engrenagens acima de 100 10 então dez para 120 fica não pratico Qual é a melhor maneira a melhor maneira é separar essa proporção para 12 em duas proporções menores Como assim horas eu pego a minha fração para 12 É eu sei que o número 12 ele pode ser dividido eu posso ter fatores número 12
eu posso ter 12 vezes um não adicionei nada eu posso ter seis meses dois eu posso ter três vezes quatro então o número 12 ele pode ser separado ele pode ser faturado e nos menores texto eu vou fazer então o 12 eu gosto me um ele sendo três vezes quatro então a fração Um para 12 é a mesma coisa que a fração não tá três vezes a fração 1 para 4 aí está teu decomposição minha fração que tem um número muito grande em duas frações menores O resultado é o mesmo agora eu vou converter isso
em engrenagem Lembrando que eu não posso terminar Já também que a pena então o vosso mesmo o número mínimo para fazer da minhas contas descem eu sentei aqui é 30 sentei aqui é para aqui eu poderia ir no limite e usar uma engrenagem no 7 10 então se a 732 um certo e 28 mas eu tô decidindo usar um 10 por uma questão que facilidade tá bom pronto a minha proporção 1 para 12 que a proporção do ano de Júpiter para terra é a mesma coisa que usar a menina nas 10 para 30 bem e
depois uma engrenagem 10 para 40 também como que eu faço isso aqui que a gente vai ver agora como funciona essa montagem bem Vamos colocar na prática os nossos números Aqui nós temos uma engrenagem 10 dentes mas antes disto deste mostrar que aqui atrás nós temo o motorzinho de equipamento eletrônico ligado no carregador de celular quando eu e ativar aqui botão nós temos movimento E além disso eu tenho várias engrenagens tem várias engrenagens coloridas com os pecados e outras não a qual é a maneira mais fácil de se produzir enganado existem alguns sites na internet
que você simplesmente a digita o número de dentes que você quer entre as engrenagens ele imprimir para você então aqui eu tenho um papel postei só que a minha impressão que eu tirei da internet então você tem várias opções Você pode imprimir colocar num pedaço de madeira e recortar se você tiver o recurso ou você e a partir desse desenho você pode fazer uma impressão em 3D colocar uma impressora 3D E terá festa numa impressão frente a vantagem da impressão 3D é menos trabalho você quer um trabalho bastante artesanal e você pode fazer peças bem
menor Tá bom mas e a partir daí a impressão que você tem vários aplicativos e vários a sites na internet que produzem a engrenagem o seguinte o primeiro nós temos aqui uma engrenagem de daí tem lembrando da nossa primeira relação na lousa a gente tinha um para três que era 10 para 30 então nós temos aqui uma outra engrenagem não tive mesmo a cor verde porque é um casal essas duas engrenagens tem o mesmo tamanho de dente ao contrário aos outros que tem dentro diferentes Então ela se casa quando você manda imprimir já sai impresso
o parafuncional e aqui eu tenho 10 dentes vamos conferir os 10 20 30 dias então vamos casar as duas aqui e confirmo tá bom Oi Que hora que a mente para três voltas aqui eu tenho que fazer uma volta aqui ó é uma duas três raspar então deu certo me relação 1 para 3 ou 10 para 30 para casa três voltas que eu fizer aqui eu vou fazer uma volta aqui é que agora eu preciso seguir para Outra Sequência que é a sequência de 1 para 4 ou 10 para 40 a primeira reação que poderia
ocorrer é eu pegar uma engrenagem 10 dentes Ok e que colocar aqui tá bom só que isso não pode ocorrer se você notar essa engrenagem em essa engrenagem elas estão tangenciais então eu tô transferindo três para um aqui 13 é só que se eu colocar a outra engrenagem aqui ok Um para 33 para um volta a ser a minha velocidade original o que ocorre eu não tenho alteração de velocidade então quando eu tenho uma engrenagem que ela está tangenciando outras duas vezes ela não faz questão nenhuma de redução professor para que que ela serve Então
ela saiu que o seguinte Olha só eu estou rodando no sentido horário ela gira no sentido anti-horário e faz a minha próxima rodada no sentido horário então uma das funções de uma engrenagem Extra assim ela é inverter o sentido do movimento em outras vezes eles usam várias pequenininhas assim porque um ponto onde o movimento tem que chegar é muito pequeno então é possível se usar engrenagens apenas para ter maior acessibilidade tá bom então para fazer como que eu faço para para semente redução hora se eu fiz três para um aqui já eu quero pegar esse
três para um e já manter ele aqui então a próxima engrenagem eu vou colocar no centro se você perceber ou pregando essa engrenagem nessa todo número de voltas que eu devo a grande eu vou dar bem pequena então um ganho que eu tive aqui eu vou transferir esse ganho porque ela vai dar se essa aqui dá uma volta olha os pinos aqui essa aqui vai dar uma volta também olha lá bom então a conversão que eu fiz aqui para cá ela tá válida para cá porque quando eu conecto eixo ele dá um mesmo número de
volta tá bom então eu já tenho três para um e agora eu vou fazer quatro para uma hora se eu tenho 10 dentes aqui eu preciso de um ele 40 dentes que essa aqui vamos conferir 40 dessa aqui e 10 1030 1040 14 Então o que deve ocorrer a cada 12 voltas porque três vezes quatro é 12 então a cada 12 voltas aqui eu devo ter uma volta aqui vamos conferir então a porta e agora eu vou correr mais uma aqui embaixo causar esta quarta-feira então a forma começar vamos contar o número de voltas aqui
é uma duas três quatro é só tu tem 17 oi oi oi 19 Day 11 E aí está 12 voltas nessa engrenagem uma volta nessa aqui para 31 para 41 anos Quem então você pode decompor um número e colocar na engrenagens menores agora tem um detalhe muito interessante se você observou esses dentes são de tamanhos diferentes de pé e quando você pede para imprimir no nesses programas você dá o número de dentro da menor o número de dentro da maior e você pode dar outras opções raio diâmetro e tem uma opção muito especial que a

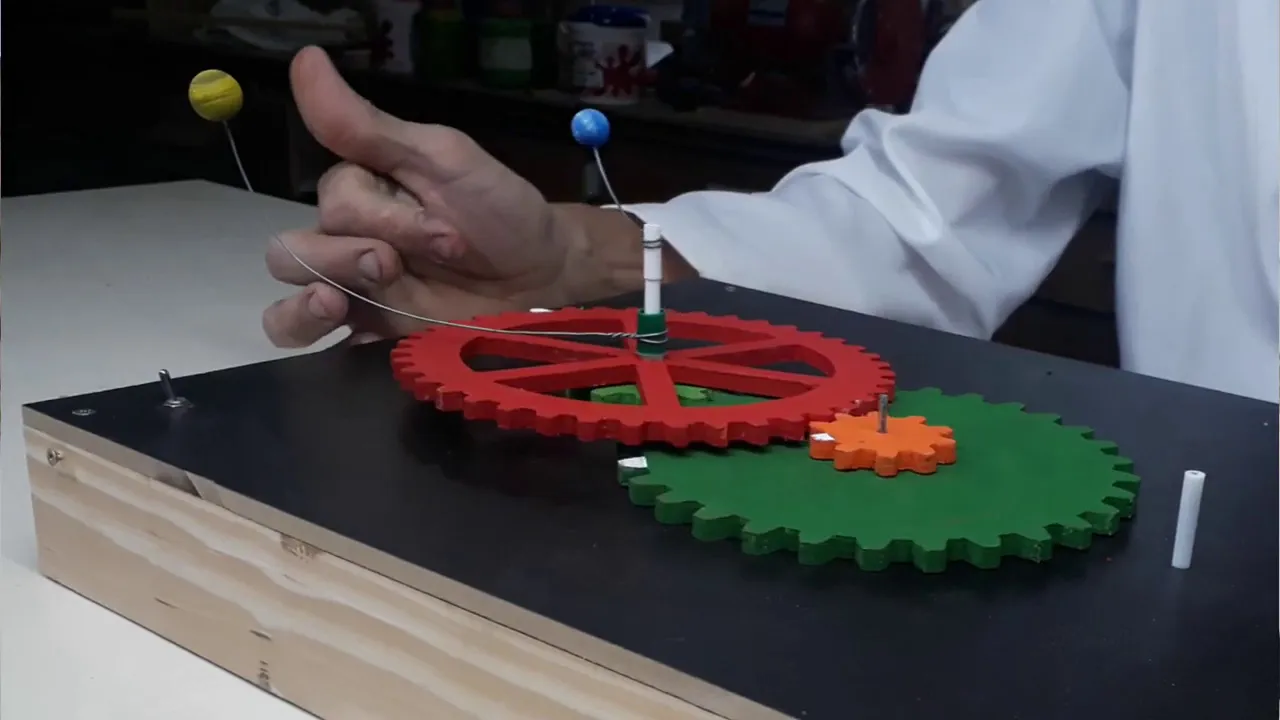

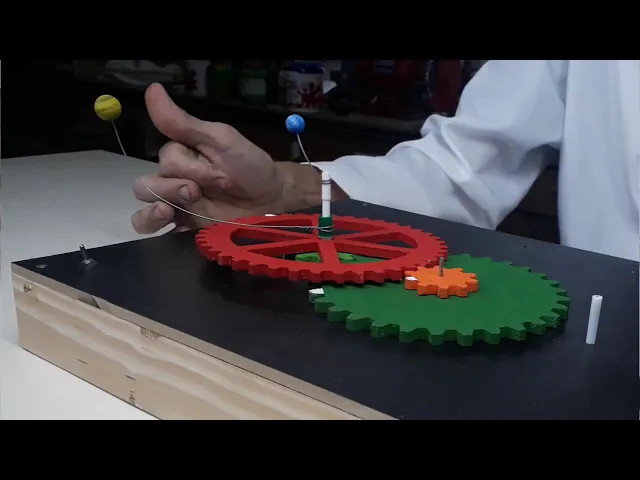

chamada distância entre eixos desse ponto acreditando eu escolhi essa distância como 10 cm e essas engrenagens apesar de presente diferente eu escolhi criar essa distância seria 10 centímetros também é por isso que no final das contas os dentes saiu também diferente mas a distância entre-eixos é a mesma qual é a função disso simples Olha que legal som e eu posso usar o mesmo hoje então como eu tenho uns 10 aqui para K10 aqui pra cá eu posso sobrepor isso é muito usado em engrenagem de relógio em Sistemas de redução Olha só se fosse um relógio
eu poderia ter a perna nos minutos aqui das horas aqui ou vice-versa então eu posso concentrar todos não é só para um planetário isso seria bastante interessante porque você teria o eixo do Sol aqui Você poderia colocar todos os planetas ao redor vamos conferir funciona é uma duas três quatro a 5 6 7 8 9 10 2 11 12 bom então independente do eixo é só para cá ou para cá eu consigo mesmo o resultado com a vantagem que eu estou com Centro Histórico Concentra o que eu posso fazer não posso colocar o nosso planeta
por exemplo Juca e eu quero a terra que bem uma volta na relação 12 para um E aí é bem pessoal é isso espero que tenha Espero que tenham aproveitado e até o nosso próximo vídeo E aí
