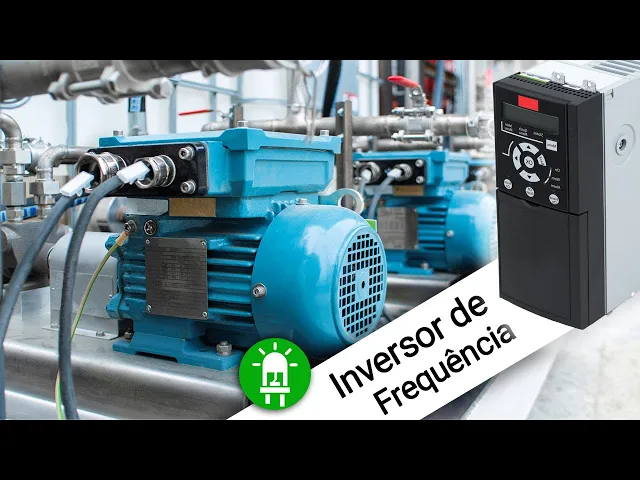

se você conhece inversor de frequência já vou te adiantar que esse nome não é intuitivo o que que ele faz inverte frequência não espera aí ele é muito mais que isso é um aparelho pessoal muito importante na automação industrial e mais além estamos falando de motores elétricos é aí que entra o inversor de frequência eu vou te dar aqui alguns exemplos de aplicação partida ou parada de bomba economia de energia na refrigeração controle de elevadores controle de velocidade de esteiras máquinas industriais e muito mais ou seja onde você tem um motor elétrico você pode colocar
um inversor de frequência e para falar desse equipamento tão importante eu trouxe aqui ninguém mais ninguém menos do que o Mauro Trajano ele é a engenharia eletrônica e pós-graduado em automação ele tem mais de 10 anos de experiência em plataformas de petróleo na Petrobras ele é fundador da lazer treinamentos uma empresa focada na educação tecnológica aplicada ao setor de petróleo e gás e se você está chegando agora aqui no canal seja muito bem vindo meu nome é Flávio Guimarães sou formado em Ciências da Computação apaixonado por eletrônica robótica programação monte de outras coisas sobre tecnologia
e a minha grande preocupação é que a gente Facilite a coisa complexa disso tudo para que fique mais fácil e mais divertido para você aprender também então vamos conhecer sobre inversor de frequência e olha no final desse vídeo o Mauro vai mostrar o inversor funcionando em vem com a gente e E aí o Olá Flávio tranquilo tudo bem prazer muito grande tá aqui com vocês participando desse trabalho é exatamente isso que você falou tá vou tirar uma palavra uma, daquilo que você falou é realmente os inversores de frequências tem uma grande versatilidade no que se
refere à aplicação é algo assim extremamente necessário hoje no mercado de trabalho então eu vejo as vezes viu meus amigos que trabalham na indústria que trabalha na parte de RH e vão entrevistar técnico olhando ele normalmente ele se perguntam Olha você conhece o que sobre CLP sobre inversores de frequência porque tem muita aplicação na indústria e também na área de automação predial na área de elevadores enfim todas essas aplicações que você acabou de citar isso abre um leque muito grande de mercado de trabalho porque pouca gente conhece então eu vejo assim no público que você
tem essas pessoas elas estão acostumados a trabalhar com adrena programar e desenvolver software é o mercado é essa é um público extremamente a habilitado aprender o prezão inversor de frequência porque pessoal e ver se falar vou programá-lo viver sou a o inversor Na verdade ele tem uma série de microgramas interno já já desenvolvidos e você vai escolher você vai fazer uma configuração Eu não costumo dizer que o inversor de frequência ele não se programa eles eles a gente parametrizada ou então configura das duas são de dois termos mais aplicados a essa necessidade e existe uma
aplicação muito grande porque na área de automação predial por exemplo tá surgindo o mercado que é todo dia cresce o pessoal já descobriu que inversor de frequência traz uma economia muito grande de energia elétrica para os condomínios os prédios porque precisam ligar e desligar bombas a todo momento e não inversor você consegue criar as rampas de aceleração e desaceleração necessárias à economia de energia então ele aplicado em automação predial na indústria nem se fala a todo momento vai ser aplicado inversor de frequência nas cervejarias nas indústrias de vazamento de qualquer tipo de refrigerante de água
E aonde você imaginar o inversor é aplicado até no aeroporto para fazer controle das Estrelas aquelas estrelas que leva as nossas bagagens né Elas estão totalmente controladas por inversor inversor de frequência é o driver de comunicação que vai fazer a interface entre a parte lógica e a parte de acionamento do motor que está atrelado aquele dispositivo lá no caso esteira que a gente tá falando então eu vou mostrar para vocês algumas uma aplicação prática que vocês vão ver algumas funções do inversor de frequência e basicamente é e é parar para pensar e desfazer estudos direcionados
a esse tipo de equipamento porque vai ser um investimento com retorno garantido Então pessoal esse aqui é o inversor da dão fusão nosso fc51 modelo da Dafra porque a gente tem o painel frontal dele né Essa tecla é rende honra para ligar essa tecla é para desligar é o seria o He set off além de desligar também dá o reset de qualquer alarme que porventura aparecer e aqui você tem os por LED sinalizador rede que tá o inversor tá ligado e aqui são leds sinalizadores de alarme os alarmes podem ser assim tipo dependendo da urgência
do alarme Você pode ter um alarme de aviso ou um alarme uma prioridade maior e esses alarmes são muitos assim set de instruções da do do câmpus tem muito mais de 50 tipos diferentes de alarme né A desde sobre a corrente até atenção basta atenção sobre atenção torque elevado uma série deles que cada um tem o número esse número é relacionado ao ao tipo da o alarme a descrição do ar vão dizer assim no inversor danfos ou ruim qualquer tipo de inversor praticamente além desse painelzinho que o painel frontal nós temos também um painel remoto
que ele o mercado o inversor através desse régua Zinho micro régua de Bornes que estão vendo aí nossa cidade para ver os números né você tem aquilo o 12 18 19 e 20 27 e 29 33 42 53 55 e 60 neste pontos da régua são os Bornes são ligadas as chaves de entrada são as cinco entradas digitais que nós temos no painel que depois vou mostrar para você o painel maior Além disso temos as entradas duas entradas analógicas e uma saída analógica e além de um relé digital um relé de sinalização que usa-se o
contato para fazer um desligamento ou a ligação eventual de uma outra e o outro equipamento e esse resta está atrás desse equipamento né mas não tô com ele aqui disponível visível é mais aqui nós temos outras funções a outras funcionalidades que nós podemos utilizar por exemplo para fazer a parametrização do inversor a gente utiliza essa tecla para navegar no menu então tenho aqui o status tem o quick menu e tem o menu mãe o meu mãe é onde nós temos todas as alternativas de parametrização onde começa a do nível 10 e a gente pode migrar
para o nível 1 para o nível 2 e assim a gente vai fazendo uma migração vertical Só que cada. o acesso escala vertical tem a sua árvore de opções tem a sua execução o desmembramento então a gente chegando aqui por exemplo número número dois nós podemos dar um ok e começar a ver o desmembramento desse nível de menu e aí tem uma série de alternativas que vai verde para parametrização do motor você coloca no inversor os dados do motor como também definição de rampa de aceleração rampa de desaceleração e vai fazer com que o motor
se faça a sua rotação de uma maneira gradativa dentro de um tempo determinado que você vai escolher na rampa como também o tempo de parada do motor que você pode definir Olha eu quero que esse motor pai em 10 segundos ou em segundos e isso vai vai ter um impacto direto no consumo de energia quanto mais lentamente o motor atingir a velocidade nominal dele mas economia nós vamos ter de energia elétrica mesma coisa vale para parada do motor estão partidas e paradas suaves são relacionados a baixo consumo de energia elétrica porque é aí que a
gente desperdice energia na indústria e também os condomínios nas casas Sempre que ocorre uma grande parada brusca para uma parada que é repentina de uma máquina que eu vou ser ou tira do Estado de repouso ou tenta alterar o estado de movimento é tudo legado a inércia né da máquina você tem desperdício de energia tão nós vamos agora é nós mostramos a régua de Bornes ou Aqui nós temos o status né que é justamente saber o valor decorrente de consumo velocidade frequência do a votação né do motor estar RPM tudo isso você pode controlar aqui
nessa barrinha de status através desse display as informações são muitas para ser usada numa única explanação né o mais fazendo-se um curso específico de inversores de frequência você vai ter acesso a muitas informações interessantes que vai te agregar muito valor na hora de trabalhar num determinado local nós vamos dar uma olhada agora nele e nesse sistema em funcionamento no inversor ligado ao motor em funcionamento bom então agora nós estamos diante de uma visão mais Ampla né que aqui nós temos aqui as entradas digitais e vamos fazer parte do nosso sistema essas entradas todas estão ligadas
aqui nesse saboneteira no inversor o tempo NR 18 e 19 terminal 27 29 33 anos e se dá para ver direitinho o número mas acredita em mim aqui vai ser ligado na bandeira e cada terminal desse cara chave dessa que vai ter uma funcionalidade que foi que foi programada para levemente por exemplo terminal 18 ele foi programado para ser o nosso botão denegridas negão terminal 19 foi programado para inverter o sentido de rotação do motor o terminal 27 ele foi parametrizado aí para criar uma frequência padrão uma frequência bem mais baixa da frequência de rotação
do motor nós chamamos frequência de Jobson foi conhecer padronizada que ninguém pode mudar e o terminal 29 ele foi parametrizado para não simplesmente não fazer absolutamente nada E aí no operante e o 33 vai ser uma frenagem rápida aí nós vamos começar pelo primeiro no primeiro botão aqui da partida no motor no Começou a funcionar aqui tô monitorando a frequência AM o 61.4 Hertz essa frequência pode ser alterada se a gente quiser alterar a frequência pelo potenciômetro que se potenciômetro ele tá ligado não entrada analógica eu posso controlar a frequência através do potencialmente poderia controlar
através de uma Arduino sim se você tivesse o padrão de 4 a 20 milhanperes o padrão de 0 a 10 10 10 rosto horas poderia se encontrar lá pelo Arduino Com certeza o Olá e as entradas também elas poderiam ser controladas diretamente pelo Arduino É só colocar um relé Zinho no lugar da chave está por exemplo vamos testar o terminal 19 aqui para ver se tá invertendo realmente a rotação aqui a rotação vai mudar Vai alterar né inverter o sentido ele vai parar é claro aonde chegou no ponto ali vai dar para ele e vai
voltar no sentido contrário o terminal 27 é aquele que eu falei para vocês isso aqui ó e Vai forçar o motor a entrar numa frequência mais baixa que a chamamos frequência de jovens você pode entender como uma rotação de segurança da máquina por exemplo não é uma rota é uma frequência que ninguém pode mexer aí eu vou lá no 27 este o na frequência de job é uma frequência mais baixa e vai ficar permanentemente gerando nessa frequência não foi com ser baixinha e ninguém pode alterar até que cheia um responsável técnico e resolva colocar novamente
né no valor nominal esse cálculo da frequência de joga foi feita pela the hearse sendo monitorado aqui pelo display vou mostrar a frequência normal dele e o terminal 29 ele não faz absolutamente nada porque nós programamos ele justamente para não fazer nada ele está inoperante eo 33 foi programado para fazer uma frenagem rápida mas por questão de segurança O que que a gente vai fazer primeiro a gente vai desligar o motor para depois pedir para esfriar é porque aí você não tem briga né senão vai ficar um ser duas ordens contraditórias uma Para apoiar EA
outra para fazer dirigir lá o mar primeiro a gente desliga aqui agora a gente vem aqui para nós errada ele vai frear rapidamente mas ele ia parar de qualquer jeito não é que iria parar de qualquer jeito sim mas não tão rápido se eu fosse parar ele e parar de preparar Vai demorar um pouco tem uma rampa de desaceleração e foi parametrizada ele vai parar lentamente sem nenhuma rapidez hora falou exatamente Tá mas com a frenagem rápido a freada é muito mais instantânea e a gente definir o tempo dessa freada Então pessoal numa ó só
ficam assim não fica fácil passar todas as informações que a gente pode né porque tempo não não é o tempo correto mas nós temos um curso de inversores de frequência são mais de 40 vídeos mais de 40 vídeo-aulas com uma lista de exercício uma apostila muito bem montado demorei muito tempo nas nós Demoramos aqui né e cada um fez uma coisa eu Demoramos muito tempo para montar essa estrutura de curso é mas que funciona muito bem o pessoal tá gostando bastante e é um posto relativamente barato não o Flávio tem e o nosso cupom de
desconto se você quiser falar com o Flávio ele pode fornecer o cupom de desconto e é um assim uma parceria que nós temos né no canal brincando com ideias e vocês podem aproveitar essa oportunidade Então tá bom gente muito obrigado aí pela atenção de vocês Poxa Mauro melhor que isso impossível muito obrigado mesmo tenho certeza que a grow bastante aqui para nossa equipe e para o pessoal do brincando com ideias e olha gente se vocês quiserem mais conteúdos como esse que o Mauro Fraga que mais conhecimento que profissional capacitado com experiência tenho certeza que ele
pode agregar muito para todos nós Coloque aqui nos comentários O que que vocês querem saber sobre automação industrial motores todo esse mundo tá tenho certeza a gente pede para o Mauro lá trazer de novo aqui para o canal G e obrigado pela participação um grande abraço e até o próximo vídeo tchau tchau
