Funcionamento das ENTRIPS nos PWMS PRIMÁRIOS. Leitura de esquemas elétricos.

Olá pessoal vamos dar sequência Aqui as nossas aulas de esquemas elétricos na aula passada eu falei aí sobre os pwm os primários né diferente pwm primários e lá durante aquelas aulas aquela aquela aula né eu acabei falando sobre assim thrips então quero aproveitar aqui pra gente ia falar sobre essa simples né que lá eu mostrei as intrigas não tem nada mais é do que habilitação né para poder fazer ou seja fazer um não né aparecer as tensões ali primárias nas peles né Falei que algumas placas não aparece só depois do start e outras aparece já

de mediar então gente vai dar uma sequência aqui agora vamos dar sequência né aqui agora com relação a isso tá eu acho importante tá passando para você vem estudou esse aqui ó Que Foi Ontem eu falei da entripe né basicamente que eu estava falando aqui era aqui a a entre o poder habilitar né para ela poder habilitar atenções que nascem aqui ó e atenções que nascem nas peles Então não é bem nas peles né mas aqui aqui que a gente costuma verificar né mas as tensões aqui de mais três vs5 aqui no caso e mais

cinco vs5 na pl21 né então pele 21 e pele 19 somente com a placa energizada aqui ou perdão é aqui ó somente com a placa energizada aqui tá vai nascer as tensões l.do né E aqui ó pelo nome pelo nome nos mostra que vai nascer também essa atenção demais 5v estado 5S 5 e vai nascer também atenção demais 3 vs S5 Mas por que que nasce sendo que tem aqui assim thrips né assim Trips aqui elas nascem Por que funciona da seguinte forma se é entre tiver um nível lógico alto ou seja alguma atenção presente

nelas e deixa nascer essas tensões aqui a gente consegue ver elas aqui se caso ela tiver ligado ao gênero de aí ela vai ocultar ou seja não vai liberar essas tensões você não vai ver essas tensões aqui tá bom legal bom E aí Rodrigo o que que você quer falar então nessas águas quero falar o seguinte nessa aula aqui tá essa intrip desse daqui é porque daqui a pouco eu vou mostrar um modo diferente tá pessoal essa entre aqui como eu já falei na outra aula lá ela está aqui ó ligada a dois resistores um

aqui um aqui né e ele não faz com que elas estejam ligadas ao gnd vela não tá ligada ao gnd tá ligado aqui porque porque essas duas entre pus aqui são alimentadas com o ver rege cinco geralmente assim que funciona tão que ele tá recebendo a tensão de 5 volts bem aqui E esse 5 volts eles estão presentes aqui tá talvez não vai ser bem e pode ser um pouco menos porque internamente aqui tem um circuito Tá mas vai ter um nível lógico alto vai ter uma atenção presente tá E aqui também tá Vou colocar

aqui para colocar como cinco vou só para ilustrar aqui na sala e aqui ó os 5 volts vai parar aqui por cima desses vezes todos eles não estão indo a terra tá se você quiser a fim de teste fazer desaparecer as tensões da pele a tensões primárias você pode inclusive fechar um culto usando uma pinça mesmo aqui nesse resistor aqui ó entre dois ele habilita entre dois acho que habilita aqui a os três volts né Deve ser os três votos ou um outro ou um outro na pele vai sumir tá vai sumir atenções que estão

presentes mas eu vou mostrar pra vocês e por exemplo a placa Samsung também usa a centrípeta essa placa que a placa que mais mais usa entre tá então aqui ó se você ver e aqui ele vai alimentar também 19 volts ele tem atenção que de habilitação que estudou também tá e assim vai nascer os ver régios que Deus velho ver Régis 5 e ver rege três vai nascer aqui beleza nascemos aqui essa atenção e essa atenção aqui atenção aqui tá alimentando o super Will legal e aqui Pessoal esse P 5 volts aqui ó que nasceu

no ver rege Cinco Ele está vindo aqui na sentrip só quem Trip 2 e em Trip um vão chegar mais perto a gente estudar esse circuito Então estou aqui no em 32 que ele vem aqui né tá só acompanhando aí ele chega aqui nesse nesse mosfet tá e aqui está o me rege cinco tá vendo ele está vindo aqui neste momento Ah tá passando aqui tá chegando esse gente desse mosfet tá descendo tá passando aqui está chegando no nesse outro Gate desse outro mosfet lembra que eu já comentei com vocês que quando tiver pontilhado assim

significa que pode não estar presente na placa esse circuito Tá bom eu acredito que não esteja presente mesmo que social analisar o circuito ele é idêntico a esse circuito de cima tá então esse esse colocar apenas um circuito para fazer habilitar as duas entre PSI basicamente é isso então essa outra entre aqui entre Pium o a gente consegue ver que ela está vindo aqui então seu aumentar aqui um pouquinho levantar aqui um pouquinho de consegue ver que é entre 2 E aí Trip um estão no mesmo circuito tá dando mesmo circuito nós não temos esses

caras aqui velho presentes na placa Tá bom então basicamente esquece que esse cara que exista Tá bom então como é que tá sendo aqui quando a placa está sendo analisada e nós não estamos tendo atenção nas peles nós não estamos tempos quer dizer né porque são as férias né eu falo assim geralmente médio na pele as nós não estamos tento não estamos tendo atenção dp5 Olha o nome a outra coisa que eu sempre gosto de falar para vocês cuidado com os nomes que a gente tem a mania de achar que pelo nome é a gente

já sabe atenção estar ou não presente aquele mostra como os como tá atenção estivesse presente mas ela não está presente você pode energizar placa e você vai ver que essa tensão ela não está presente na placa nem aqui e nem aqui tá eu não vai ter pode ir lá na pele l511 não vai ter 3 volts bom e você pode ir na l512 com a placa só energizada sem estar você não vai ter os símbolos também porque agora na amizade entre por causa das equipes que habilita então quando essa placa ele é energizada nasce atenção

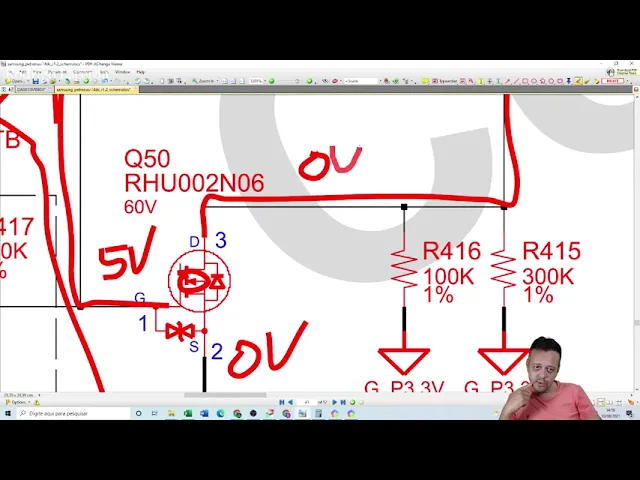

do V Régia cinco aqui essa atenção de ver red5 que a gente já sabe o que que é uma atenção LD o regulador de tensão que que ele está fazendo aqui no momento ele está vindo aqui energizando aqui então aqui eu tenho cinco anos e energizando também de baixo 5 volts Tá certo ele está energizando o mosfet o canal ele tá vendo que aqui ó acerta tá ligada para o gate Aqui tá escrito Gate aqui é o jeito de Gate aqui ó acerta estavam chegar mais perto ó a seta está para o gay quando o

nosso Kátia canal N significa o que significa que atenção de gay tem que ser maior do que atenção de sócio com atenção de Souza aqui pessoal tá ligado ao gnd são de Souza Aqui é zero então aqui nesse momento O que que ele está fazendo Ele está assim chaviando esse mosfet então tudo que nós temos aqui são 110 Volts e a mesma coisa acontece aqui ó tá vendo também o canal n tá chegando fico voz é maior do que sou se fosse a zero vou tá ligado também ao terra e aqui ó nós temos uma

tensão de 0 vou são temos duas tensões de 0 volts chegando tá e fazem Trips nós temos tensão de 0 volts ou seja Jennifer chegando nas em tripes O que que a gente acabou de descobrir acabou de descobrir que as entre eles estão zerados elas estão ligadas ao gnd nesse momento Tudo graças ao ver rege sim e aí o velho cinco está desabilitando atenções das bobinas Pois é a gente não pode ir lá e cortar o verde cima eu vejo cinco ele tem outros papéis aqui na placa não só esse tá E também se tá

desse jeito é porque os engenheiros fizeram assim eles não querem que essas tensões da pele a presa Apareça logo que conectar a fonte tá ou só na bateria conectado a bateria não eles não querem assim o que que eles querem então Rodrigo ele quer que essa tensão é só apareceu após o start da placa vamos apagar aqui um pouco a última fazendo até agora e aqui como que a mais que acontece vamos parar mágica acontece através desse cabeças e três SUSP Power a gente for pensar nas palavras que fala que cabeças e três cabeça e

geralmente tá falando alguma coisa de que bordo tá falando coisa de teclado alguma coisa assim mas não diz muita coisa tá SUSP sucesso suspender pwr Power então eles querem que realmente aconteça e a suspensão da energia né dali sente ver aonde que nasce esse sinal o Power ele vai para vários lugares ó ele tá em vários lugares pessoal Olha só de faz isso aqui em vários lugares a gente olhar bem acho que eu passei sem querer eu parceiro vamos voltar de novo aqui ó a gente olhar bem ele tá nascendo aonde pessoal aonde que ele

nasce ele nasce no Mac 310n uô que a nossa super aiou e a super aí ou ela está sendo energizada não com a tensão da pele não com a tensão da pele de 3 volts mais cinco atenção de 3.3 V me cole que é nada mais nada menos do que o nosso ver rege e três nossa intenção de um regulador de tensão tá o serviço só da gente conectar a fonte de a nossa atenção então é através daqui que ele está sendo alimentado tá vendo tudo isso aqui tá sendo alimentado atravessa daqui quando ele é

alimentado e não deixa mandar aqui no pino 4 Cadê o que no quarto agora aqui tá aqui ele não deixa mandar né ele não manda né que eu não deixei ele não manda Nem um sinal só de conectar a fonte tá bom ele não manda Nem um sinal só de conectar a fonte tá ele vai esperar está tá placa para ir se ele mandar uma atenção geralmente saindo atenção do super eu saio três vou tá atenção de nível lógico alta esperar ele sabe que trabalha com nível lógico alto nível lógico baixo 0 ou 3 volts

mas sabemos também que tem intenções que entra aqui de 5 volts é já falei isso em outra aula tá é só esquenta aqui de 5 volts são as tensões que vem lá do touchpad Beleza não é tudo bem sei que não vem ao caso no momento Então vamos lá agora estudar aquele circuito Zinho tá eu apaguei Olha esse circuito aqui quem falou gente não precisava preocupar porque aqui tá desse jeito aqui e na verdade ele tá funcionando através desse outro circuito aqui tá bom então vamos estudar aqui como é que vai funcionar então que ele

vai começar aparecer depois que ligar a placa então depois que ligar a placa nós vemos que o super aí eu vai mandar uma atenção de nível lógico alta para cá ou seja três voltas Vamos colocar assim tá ele vai chave a esse mosfet também que canal n tá vendo aqui a seta tá ligada foguete voltada para o gay ele também é um canal de uma série de canal n quando mosfet canal N significa que quando ele tiver atenção mais alta aqui a gente sabe que são três vezes mais alto que o sol se a chave

a Então nesse caso ele vai chave ar essa atenção aqui e agora ao invés a gente tem aqui os 5 volts do ver rege cinco esses cinco possa ficar parado por cima do resistor e agora nós teremos aqui zero volts tanto aqui nesse gay desse mosfet quanto nesse outro aqui também nós teremos 0100 volts aqui esse cara parou de chavear é como se ele não existisse isso aqui também é como se ele não existisse e agora a atenção das intrigas que eu já falei para vocês que é uma atenção que vem internamente que vem eternamente

aqui geralmente vindo do ver Régio 55 que manda essa atenção para cá então agora eu tá no nível lógico alto aqui né também tá mandando para o outro aqui também também tá mandando para cá também tá então mas não pode ser que não chega não tem como eu falei tem um circuito interno aqui dentro do pedagogo em para você que chegou um pouco mento mas ele vai chegar aqui a gente vai trabalhar como se fosse assim com volto que ele vai chegar os 5 volts aqui presente porque porque a outra aqui ó agora a trilha

ela ficou meio que flutuando isso aqui ó porque ela não tem aqui agora nada ligado ao Terra tá não tem nada ligado ao Terra então você pode conferir ou nos pinos 6 e Pino um dessa placa aqui você pode conferir nos drenos também que você vai ver que você vai ter 5 volts por algo parecido alguma atenção aqui e aí fazendo com que as etrips habilite e agora definitivamente sim você terá as tensões presentes aqui eu sei que tem pessoas pessoal que querem ter a certeza que o PW ainda está entrando funcionamento que o defeito

Não é só nas entre porque às vezes você pode pegar um defeito né e Trip também e quando eu digo pegar um defeito nem Trip É nesse circuito aqui ó a forma melhor de você se você quiser tá verificar se realmente esse circuito está bom ou está ruim você é analisada a forma que eu analisei aqui tá ou você pode simplesmente remover esses caras aqui você removendo os dois o que 50 e o que 46 você dos dois mas Pepsi ele já vai liberar as tensões internas aqui né já vai deixar em nível lógico alto

aqui vou colocar um positivo aqui ó vai ter um positivo aqui e aí sim você pode conferir nas peles para ver se você tem as tensões presente aqui tá não tendo as tensões presentes aí você vai ter que analisar mais aqui como já Já ensinei nas aulas passadas vai ter que analisar aqui mosfet de alta vai ter que analisar que o pulso do drive de alta o pulso do driver de baixa pode trocar os mosfets se tiver aos se pode analisar aqui também o capacitor eletrolítico ou de tanto 150 microfalos nesse caso aqui e assim

por diante beleza bom é isso tá pessoal Essa foi a aula de hoje mala bem curtinha só para Explicar sobre as entre está que eu achei que eu já quis fazer na sequência aqui para mim não esquecer dessa aula é que você tenham gostado Quem gostou deixou like não se esqueça de se inscrever no canal ativar o Sininho para que toda vez saiu novo vídeo você seja notificado um grande abraço e até a próxima
