un des problèmes des réseaux mobiles c'est que le terminal peut se trouver à n'importe quel endroit un instant donné comment être capable de joindre le terminal de lui envoyer un paquet là où ils se trouvent à tout moment sans que ce terminal ne consomme trop d'énergie en échangeant fréquemment des messages telle est la question à laquelle nous allons répondre dans cette vidéo nous savons que un réseau mobile est constitué d'un ensemble de cellules des stations de base sont déployés régulièrement sur le territoire de façon à offrir une bonne couverture en 4g une station de base
s'appelle un inédit on va considérer un modèle très simple qui permet de faire des petits calculs pour comprendre les principaux phénomènes les tendances que nous allons dégager reste vrais pour des modèles plus précis par exemple avec un modèle où on considère des cellules hexagonal ce qui est généralement utilisé dans la littérature le terminal comme je le disais peut se trouver à n'importe quel endroit dans n'importe quelle cellule comme on le joint comment établir une liaison là où il se trouve est bien la première idée qui vient à l'esprit c'est de considérer le principe de la
mise à jour de localisation si nous considérons un terminal qui se déplace à chaque fois qu'il change de cellules qu'il va changer de finale bis il peut très bien envoyé un message aux réseaux pour dire dorénavant je suis dans cette cellule envoie-moi les paquets vers cette station de base si nous regardons un petit peu ce que cela implique la première chose c'est que il faut que le terminal soit capable de détecter le changement de cellule pour ce faire nous avons le concept de voix balises qu'est ce que c'est qu'une voix balises et bien c'est le
fait que chaque is not be diffusent régulièrement sans identité sur une fréquence du réseau typiquement tous les un à cinq secondes on va avoir par exemple ici la station de base bien linotte bb1 qui va diffuser son identité bien b2 pour l'autre hymne albi et b3 de cette façon un mobile qui passe d'une cellule à l'autre il a juste besoin d'écouter les voix valises quand ils voient qu'il détecte mieux un message comportant b2 et non plus d 1 ça veut dire qu'il a changé de celle ci nous regardons maintenant combien de mise à jour de
localisation sont faites sur un cas simples nous savons que dans les zones urbaines l'opérateur déploie un grand nombre de stations de base au kilomètre carré ce qui veut dire que la cellule est petit nous pouvons par exemple supposé quand que dans une zone très dense une cellule fait 600 mètres de diamètre si nous prenons un terminal un piéton qui se déplace à 3,6 km heure cela revient à une vitesse de 1 mètre seconde cela veut dire que la distance de 600 m ils valent à parcourir en 600 secondes maintenant nous pouvons sidéré quelqu'un qui est
dans sa voiture à ce moment là la vitesse va être plutôt de 36 km/heure ce qui revient à 10 mètres secondes la distance de 600 mètres et à ce moment-là parcouru en 60 secondes ceci veut dire que toutes les minutes le terminal va faire une mise à jour de localisation puisque en moyenne toutes les minutes il va changer de cellule si toutes les minutes alors que je n'utilise pas mon terminal celui ci fait une mise à jour de localisation ça veut dire qu'il va transmettre qu'il va recevoir des messages de la station de base et
donc il va consommer alors que je ne fais rien à la fin de la journée ma batterie va être à plat et peut-être même avant la fin de la journée ce que on va essayer de faire c'est de réduire la fréquence des mises à jour de localisation pour ce faire on va regrouper les cellules dans ce qu'on appelle une zone de suivi s'était appelée zone de localisation en 2g ou 3g ou en anglais tracking euréa pour thé à la main tenant chaque station de base au lieu de diffuser sur le web alice son identité va

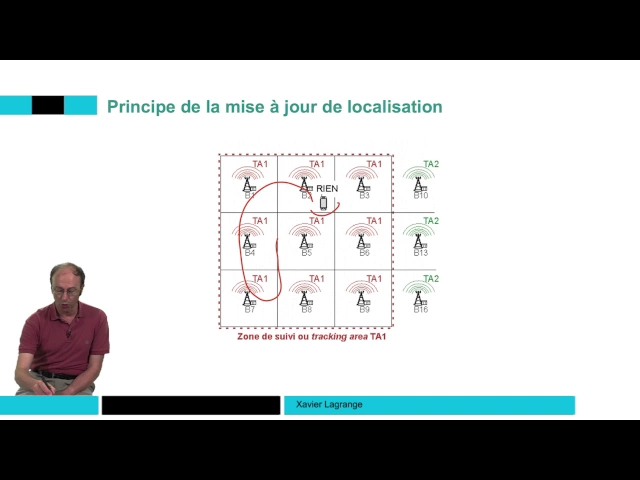

diffuser l'identité de la zone de localiser de suivi cette identité est composé d'un code pays mcc d'un coopérateur m nc et d'un tracking euréa code incorrect code librement attribué par l'opérateur comment cela va-t-il se passer le terminal écoute toujours la voie balises si il vient par exemple de la station de base b10 au moment de rentrer dans la zone ta1 il va détecter une station de base qui aimait justement un code différent du précédent il détecte donc le changement de zone de suivi il va faire une mise à jour de localisation ou mises à jour
de suivi en dix ans maintenant je suis dans tes à 1 et non plus je suis dans telle cellule ceci permet de faire en sorte que lorsque le mobile se déplace et passe dans une cellule différente eh bien il ne fait rien ils n'échangent ou qu'un message de signalisation ensuite il peut se balader dans toute la zone de suivi c'est exactement la même chose il ne se passe rien tant que le mobile n'a pas franchi la frontière de la zone de suivi il ne fait aucune mise à jour de localisation regardons ce que ça nous
permet d'avoir nous n'avons plus des zones qui font six cents mètres de côté nous avons maintenant des zones qui font 1800 m cela signifie que si nous prenons des terminaux qui se déplace en ligne droite et bien au lieu de faire une mise à jour toutes les minutes eh bien on va avoir une mise à jour toutes les trois minutes puisque en trois minutes on aura parcouru pour un terminal à 10 mètres secondes et bien les 1800 m nous avons donc divisé par trois le nombre moyen de mise à jour de localisation qui sont effectués
on voit bien que du coup le réseau ne sait plus à tout moment dans quelle cellule se trouve le terminal il s'est seulement dans quelle zone de suivi cela veut dire que s'il ya une mise à jour un instant donné peut-être que au moment où on veut joindre le terminal est dans une autre cellule cela veut dire que lorsqu'on appelle lorsqu'on tente de joindre le terminal il faut diffuser sans identité sur toutes les cellules de la zone de suivi ici on voit que on a donc multiplié par neuf le fait le nombre de messages qui
seront envoyés pour essayer de joindre un terminal ce principe de diffusion d'un même message sur plusieurs cellules s'appelle le p jing le pegeen consiste à diffuser l'identité le tennessee temporaire i mobile subscriber identity qui a été vu en semaine 2 sur toutes les cellules de la zone de tracts ou de suivi en conclusion une zone de suivi ou tracking euréa regroupe plusieurs cellules plus la zone est grande moins on va avoir deux mises à jour de localisation à faire mais en revanche plus on va avoir de message de paix jing a envoyé en première approximation
on peut considérer qu'une zone de suivi à annie cellules permet de diviser le nombre de mises à jour faite par unité de temps par racine de haine nous l'avons vu sur un petit exemple avec des zones de suivi composé de 9 cellules nous avons eu une division par trois du nombre de mises à jour de localisation [Musique]
