E aí [Música] E aí o Olá pessoal meu nome é Wilson eu sou técnico de laboratório da Universidade Federal de Ouro Preto e hoje eu estou aqui no laboratório de caracterização de solos do centro tecnológico geotécnica aplicada para falar com você sobre o ensaio de análise granulométrica este ensaio tem o objetivo de obter a curva de distribuição em termos de porcentagem do diâmetro dos grãos do solo em análise dessa forma a gente consegue classificar o solo quanto a sua granulometria de forma que só os com partículas menores que 0,002 MM são chamados de argila solos
com partículas de diâmetro entre 0,002 MM e 0,06 MM são chamados silte só os com diâmetro entre 0,06 e 2 MM são chamados de areia e solos com partículas maiores que 2 mm a camada de Pedregulho no Brasil e se saia normatizado pela ABNT através da nbr-7181 do ano de 2016 para iniciar esse ensaio é necessário fazer uma preparação prévia do Sol de acordo com o que é descrito na nbr-6457 que descreve os procedimentos de preparação do sol para ensaio de compactação e de caracterização e análise granulométrica conjunta ela envolve as etapas de peneiramento grosso
sedimentação e peneiramento fino pra executar os ensaios de análise granulométrica são necessários os seguintes aparelhos como mostrar para vocês conjunto de peneiras para o peneiramento grosso e o conjunto de peneiras para o peneiramento fino conforme a descrição da Norma almofariz e mão de grau para destoar o sol em cápsulas de alumínio para obter a umidade proveta de vidro graduadas e calibrar as deck com capacidade de 250 cm cúbicos bastões de vidro para ajudar o material nós vamos precisar também de escovas com cerdas metálicas e cerdas macias para remover a partículas retidas nas peneiras vamos precisar
também de densímetro combo simétrico calibrado vocês podem conferir no anexo da Norma NBR 7181 Como que é o procedimento para calibração das leituras do densímetro na proveta conforme a altura de queda EA temperatura nós vamos precisar também de ter nós vamos precisar de um cronômetro é de vamos precisar também de balança e granulado de balança com capacidade para 3kg Além disso nós vamos ter que usar estufa com temperatura entre si 105 110 graus um aparelho dispersor para dispersar o material em conjunto com o defloculante o defloculante que nós usamos aqui é uma solução de hexametafosfato
de sódio e o ensaio de análise granulométrica da realizado com amostra deformada que vende campo quando essa mostra chega no laboratório ela apresenta um alto teor de umidade e Torrões para realizar um ensaio Mas precisamos primeiro deixar essa moto secaram a até a umidade higroscópica depois de seca nós vamos despovoar sol não se do almofariz e formam degrau tomando cuidado para não quebrar as partes parece pode usar também uma proteção de borracha para evitar a quebra dessas partículas depois do solo deste povoado nós vamos fazer o 4 chiamento do solo utilizando o repartidor de amostras
ou mesmo manualmente com auxílio de uma espátula a fim de obter uma porção representativa desse solo e após fazer o corte amento nós vamos passar a material pela primeira de 75 MM essa é uma peneira com diâmetro bem considerado e a dependendo do tipo de solo e uma partícula será retida nessa peneira mas caso seja retida esse material deve ser eliminado é como o Sol passo convite do aquartelamento nós vamos Separar uma quantidade a depender do diâmetro invisível do Sol de acordo com o que está descrito na nbr-6457 parece Só que apresenta visivelmente partículas menores

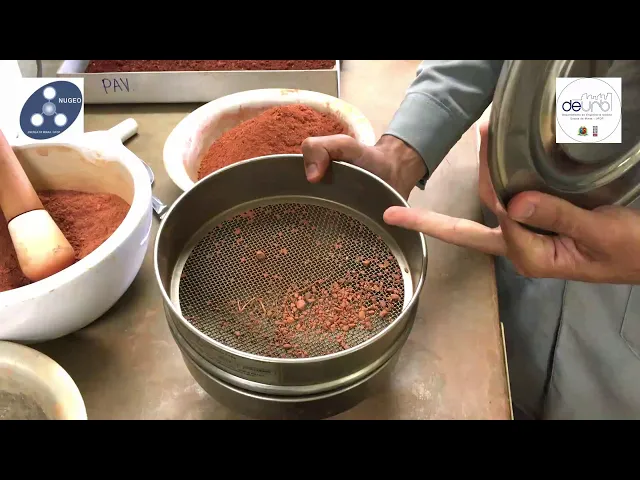

que 5 mm nós vamos obter uma porção de 1 kg para realização dos ensaios vão que ele eu vou lá levar a balança não seja uma bacia eu vou parar e vou separar um quilo desse material cerca de 1kg e [Música] E aí E aí E aí e com essa porção de 1 kg do Sol eu vou passar ela pela primeira com varias dois milímetros o material retido nessa primeira vai ser um Pedregulho e o material que passar por essa prender senão a várias City e agentes que corretoras estão presentes no solo apostando solo que
ficou retido na Peneira eu vou executar o planejamento Grosso Qual a posição que passar por esta primeiro eu vou executar as etapas de sedimentação e primeiramente que E aí [Música] E aí E aí E aí E aí E aí E aí E aí bom então preciso aqui após realizar o primeiramente na Peneira com malha de 2 litros ficou retido algum material aqui que será objeto do pênis garantidos eu vou com auxílio de uma esposa ou reunir todo esse material que aumentos que passou pela peneira de dois meninos [Música] bom e a cor só ficou retida
vou ter que levar até agora até uma torneira com água corrente para lavar todo esse material que ficar ligado nas partículas E aí [Música] E aí E aí [Música] E aí E aí E aí [Música] tá bom essa falar agora não tem que postar um filho na escola agora só tem as partes de você tiros na Peneira de dois milímetros eu vou colocar essa lateral uma bacia vou levar até tudo que eu vou deixar secando até a Constância de massa e depois ver se tem reconhece material seco por realizar a primeira muito grosso bom pessoal
do material que passou na Peneira de dois milímetros eu vou usar ele para realizar as etapas de sedimentação e de peneiramento fino basicamente peneiramento fino vai identificar as parcelas de areia EA sedimentação vai identificar as parcelas de silte e argila contidos no solo eu vou precisar até o primeiro retirar a umidade desse solo sem umidade desse solo através América estudo então utilizando cápsulas recargas e numeradas eu vou parar as cápsulas anotar a sua massa a colonial do sol na calça a levantar a massa novamente eu vou fazer isso com três carros para que seja possível
determinar a verdade pela média dos valores oferecidos por elas e a segunda cápsulas boa o solo muito G1 em janeiro a sua massa da cápsula com sou muito anotando sempre os valores na folha de ensaio a última terceira cápsula alto a sua identificação e as suas para o Olá por São Paulo cerca de 30 graus e a nova massa e vou levar já para esposa deixar até a Constance de massa E aí E aí e do restante do material nos do mar cerca de 120 G para solos arenosos e 70g para solos com maior porcentagem
de finos ou seja silte e argila como eu tô percebendo que esse sol tem um caráter de maior quantidade de filmes eu vou tomar tão 70 gramas desse sol para executar a etapa de sedimentação eu vou pesquisar aqui uma cápsula de porcelana eu vou colocar material e é igual a escola o conselho de um bar eu vou colocar essa material dentro Zé Cuidado para não perder nenhum material é E aí E aí E aí E aí ó e vou adicionar a minha solução de pouco antes como o presidente do vídeo eu tô usando uma solução
com sal de hexametafosfato de sódio numa proporção numa solução contendo 45,7 gramas de sal para 1000 ml de solução no caso aqui eu vou precisar os a 125 ml dessa solução e vou adicionar no solo aqui o só medir essa 125 ml e agora vou adicionar só E aí eu vou misturar a visão do bastão de vidro 1 E aí ó e vou deixar essa material é essa durante 12 horas antes de pelo menos proceder com as demais etapas do ensaio de sedimentação o papel do defloculante é separar as partículas durante o ensaio aproveita de
forma que elas não fiquem aglomerados é bom pessoal eu tenho aqui um material que já ficou um mestre solução por 12 horas ele até sofreu aqui no processo de decantação são então eu vou com os seres basta misturar novamente esse material eu vou limpar passam com água mostrar como perder uma partícula eu vou transferir esse material copos pessoas então novamente com cuidado na verdade é um material do ou transferiu e com auxílio da receita para vesti-la eu vou retirar todo esse material que foi preso de novo Roberto A E aí E aí E aí E
aí E aí E aí E aí E aí E aí É mas não percebam libere ficou bem uma partícula licor presa nele eu vou adicionar mais um pouco de água destilada é uma altura na metade do coloco sensor o irmão levar a trabalho já pensou o eu vou ligar e você digitar aqui ajudando durante 15 minutos e E aí bom então 15 minutos na época retornar eu te dar um toque do aparelho foi para aqui minha camisa para retirar o material ficou preso ó e vou transferir esse material para uma proveta graduada e candidata da
mesma forma tomando cuidado para não perder nenhum material vetor 1 E aí E aí a Nova Aliança vou aqui limpar fotos pessoas vestuário e E aí [Aplausos] E aí E aí E aí Eu percebo que mais uma vez eu retirei todo o material aqui dentro de copo e ó e vou adicionar mais largo a prover até alcançar a marca de mil MS Primeiro vou limpar esse material que ficou preso com ele e vou acionar abençoado e E aí E aí E aí E aí a mulher do Meio inferior relacionado à até atingir a marca e
agora eu vou agitar esse material na proveta durante um minuto de forma enérgica e G1 é bom pessoal então após o minuto de agitação e descontrole não eu vou colocar o aproveitem exatamente na na bancada vai soltar o relógio e vou fazer as leituras de densidade com 15 segundos 30 segundos de um minuto só que aconteceria que o de sempre eu não quis segundo já fez uma leitura o anotar ela Me convida segunda faz a segunda leitura a e agora com um minuto eu faço terceira leitura é E aí eu vou apanhar um cronômetro também
vou fazer a leitura de dois minutos antes de retirar o cinto da mistura em eu vou Chegamos nos dois meninos vão estar a leitura referência eu vou retirar o vencimento Aproveito com a solução de sol e de floculantes vou colocar um aproveita com água eu vou a Pereira temperatura em eu vou a solução aqui paga 22,5 em 23,2 graus sucesso E aí E aí e as próximas leituras serão realizadas conforme mandar nos tempos de 48 15:30 com uma hora duas horas quatro horas 8:24 horas de ensaio a cada leitura que ficou realizada cerca de 10
segundos antes eu vou transferir o densímetro para solo só vou esperar dar um tempo e realizar a leitura após realizada então eu vou retirar uma em cima que colocaram a água e fazer a medição da temperatura da solução as leituras iniciais até os dois minutos a norma recomenda que seja feito novamente agitação para conferir se essas leituras iniciais bata porque esse processo Inicial é muito rápido e aí é uma garantia a mais do ensaio e passadas 24 horas de ensaio e realizada as últimas leituras de densidade convencimento isso temperatura da solução nós vamos levar esse
material até uma torneira com água baixa pressão e eu vou ver ter esse material na primeira correspondente ao deslocamento de 0,03 75 milímetros E aí E aí e tem que tirar todo o material ficará 13 na província G1 G1 E aí [Música] E aí E aí E aí G1 E aí E aí E aí [Música] E aí [Música] E aí [Música] E aí E aí e aproveita e com água abaixo a pressão agora vou lavar esse material que foi perdido na peleja e E aí [Música] o processo de lavagem presente demorado viu mulher sair até
que a água faz mais para lá da primeira saia Clara e não da Fórmula sair agora tô com suas processo até obter vaga mais clara do lago i E aí [Música] se você não quer agora a água já sabem mais claro eu vou finalizar os processos falar vou transferir eles fazer uma bacia e vou levar mais pouco para secar até a Constância de massa após esse material está seco eu vou realizar a primeira letra que eu com ele vou retirando essa aprenderam também o que vou colocar um problema aqui ó E aí E aí E
aí E aí G1 E aí E aí E aí E aí E aí E aí E aí E aí Eu nunca tirei Praticamente todo material estava vermelha vou esperar esse material de cartão pouco para não sobrecarregar a junto e vou retirar uma pouco dessa água superficial a sentir a partir e essa água e G1 E aí E aí E aí G1 E aí Oi amor você tá melhor do braço material para estudo e vou deixar lá até a Constância de massa bom pessoal já se passaram 16 horas que o material estava na estufa e as
cápsulas que utilizei para medir a umidade os a gente viemos pesei na balança e anotei a sua massa seca com essas massas eu consigo determinar a umidade do material que utilizei para fazer um ensaio e análises numérica dessa forma com esses dados eu vou calcular a massa seca total do solo que usei para fazer os ensaios É nesse momento agora eu vou retirar o material do peneiramento Grosso que está na estufa porque eu passei o material na Peneira de 2 MM e a parte que ficou eu levei para estufa agora vou proceder com peneiramento Grosso
dessa parte que foi retida na Peneira de dois milímetros bom então acabei de tirar da estufa ou material que foi retido na Peneira de 2mm deve tá seco Eu Vou pesar esse material E aí E aí e Pronto passei todo o material É uma calça com mais até determinada e agora eu vou anotar na minha planilha de ensaio 1 e a massa do material retido na Peneira de 2 MM a é bom subtraindo a massa seca total da massa desse material retido e obtém a massa do material que passou pela peneira de 2mm com esse
material foi retirado agora uma proceder com o peneiramento grosso então eu vou utilizar a série de primeiros recomendada pela Norma ou jogar o meu material nas peneiras e gostos meteu Agitador mecânico durante um tempo e depois eu vou pesar porção ficou retido em cada peneira bom então procedendo aqui com o peneiramento grosso Já estou aqui perto do Agitador mecânico e já separei a sede de Pedreiras do peneiramento grosso conforme a norma recomenda é além da série feliz eu coloco um fundo e também vou utilizar uma tampa o meu material que será objeto de peneiramento Grosso
já tá separado aqui como eu disse ele foi seco em estufa e eu vou colocar ele sobre a última Pereira E é claro que observando visualmente a gente já percebe que ele passar aí direto pelas Primeiras Experiências porque de acordo com o material esse diâmetro é muito grande para ele então após o peneiramento Quando eu for realizar a pesagem da posição de cada material que ficou retido cada primeira as primeiras peneiras terá uma porção de zero material e as últimas ter algum material retido então eu coloco meu material ok e coloca tanto leve para o
favor Mecan E aí e prendo ele é E aí [Música] ó e vou acionar o equipamento o tempo que ele vai ficar acionada o tempo necessário para que as partículas passa indevidamente pela sua peneira bom pessoal coisas passaram cerca de 20 minutos já liguei o agitador eu vou retirar as primeiras a o E conforme eu disse não ficaram corrente nenhum material nos primeiros primeiras e e já na última ficou algum material retido eu vou remover esse material e Vou pesar na balança anotar massa do material que ficou retido e também vou anotar a massa do
material que passou e ficou no fundo dessa forma eu concluo meu peneiramento grosso e agora eu vou fazer um procedimento muito semelhante para o peneiramento fino bom então aquele material que eu Realizei o a sedimentação com ele depois eu ver tinha na Peneira de 0,075 mm e lavei na água corrente eu levei ele para estufa e deixei secar aqui eu tenho esse material já seco e que eu sei que esse material e classificado como areia porque ele está entre 0,075 MM que eu passei na Peneira e 2 MM mas eu vou realizar o peneiramento fino
com ele para eu descobrir se eu tenho mais porções de areia fina média ou grossa e assim obter a curva granulométrica completa desse material bom então assim como no peneiramento grosso eu vou pegar esse material cê vou colocar na série de peneiras determinadas pela Norma que agora são peneiras com malhas mais densa e vou realizar meu peneiramento fino da mesma forma eu vou levar para o Agitador mecânico Eu vou agitar essa material por um tempo para terminar depois eu vou retirar as peneiras recolher as partes retiradas em cada peneira e vou anotar a massa que
ficou retido em cada peneira na minha planilha de ensaio no final desse peneiramento fino eu concluí a minha análise granulométrica conjunta e tenho todos os dados necessários para traçar o gráfico dessa forma tem a minha curva granulométrica do solo em análise Então hoje eu mostrei para vocês nesse vídeo como realizar um ensaio de análise granulométrica caso você tem alguma a entrar em contato conosco pode utilizar no e-mail que está na descrição do vídeo muito obrigado E aí [Música] E aí
