[Música] olá presença dos alunos sejam bem vindos à disciplina de desenho técnico me são jorges o professor jorge e estarei com vocês nessa disciplina no curso de segurança do trabalho sejam todos bem vindos e vamos falar agora sobre a importância do desenho técnico o que podemos falar sobre a importância do desempenho auxiliar técnico em segurança na elaboração do seu projecto do local de trabalho o mapa de risco instalações contra incêndio tomar conhecimento das interpretações dos sinais indicativos essa importância básica do desenho técnico para o segurança sobre os tipos de linhas existem vários tipos de linhas
que podemos desenhar tenha horizontal e vertical inclinada tracejada trace ponto sinuosa traço e curva entre outras vamos demonstrar na prática desenhando essas linhas bem na prática agora a gente vai desenhar as linhas eu tenho dois instrumentos aqui as essenciais o esquadro de 40 e 52 anos de 45 em um esquadro e 60 que é um algo de 60 um dos 91 de 30 a gente vai fazer primeiras linhas horizontais linhas horizontais encostei o esquadro no apoio aqui e fico deslizando esquadra para eu fazer as linhas verticais eu posso encostar e se outras quadro e quando
os 4 45 eu posso fazer as linhas verticais para as linhas inclinadas tanto para a direita quanto para a esquerda a gente pode usar também fixando um esquadro e o outro eu faço as linhas inclinadas nesse caso para a direita ou para a esquerda usando esse mesmo quadro as linhas tracejadas tracejadas indicando que o elemento existe mas você não está vendo a linha traço e ponto traço e ponto traço e ponto ela indica simetria tanto para um lado quanto para o outro o que tiver nesse objeto a linha de simetria vai ser o traço e
ponto então os dois lados são iguais num objecto que a gente foi desenhar não é a gente pode definir essa linha traz esse ponto tracei ponto para a simetria e tem também outros tipos de linhas com uma linha reta e curva a linha sinuosa que pode ser construída com a curva francesa para a caligrafia a gente faz duas linhas básicas não distância que você quer da letra ea gente limita a letra maiúscula ea letra minúscula caligrafia é por um passo essencial para um bom trabalho a apresentação do trabalho do técnico então aqui nesse espaço eu

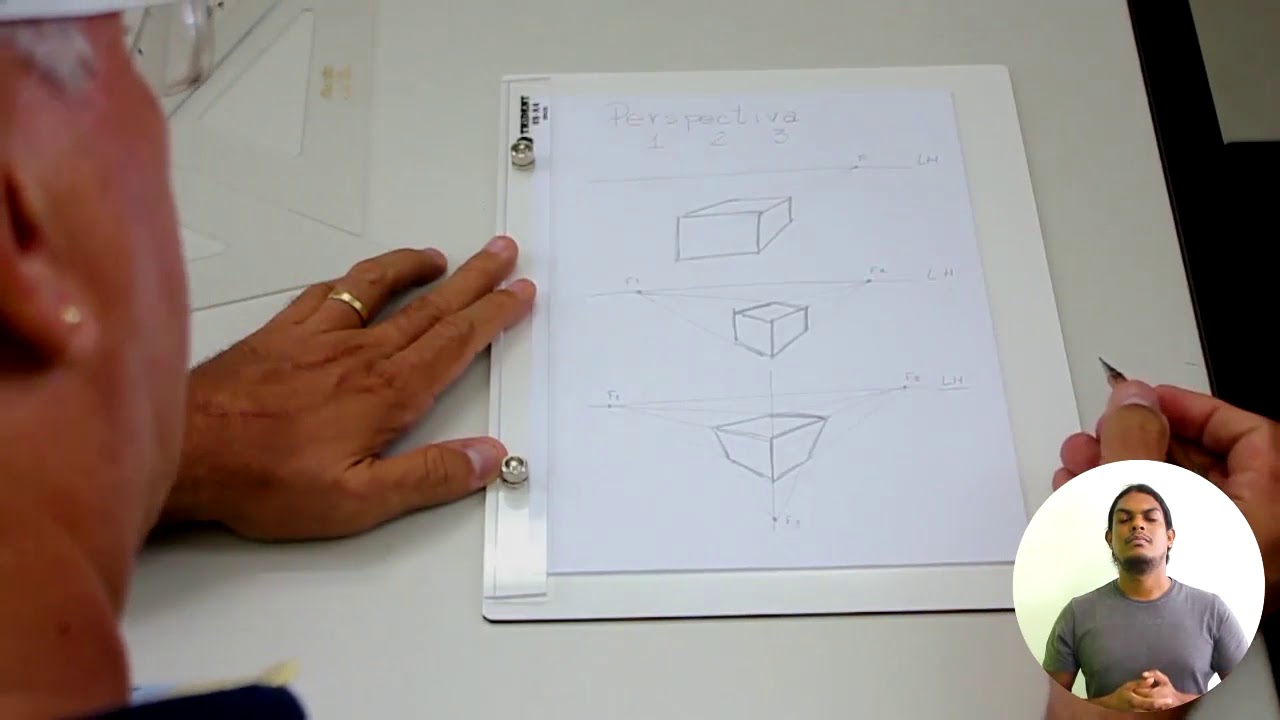

posso fazer a letra a nessa divisão eu posso também fazer a letra minúscula a letra tem que ser técnica e seguir um padrão e trabalhei e assim vai a letra minúscula politran sei a letra minúscula etc para numeração também os números seguem o padrão número 2 ele não é dobrado o 314 e assim por diante bem finalizando agora essa vídeo aula vimos a importância do desenho técnico os tipos de linhas e as letras que devem ser usadas no trabalho na próxima vídeo aula a gente fala sobre materiais formato papel e alguns perspectivas até lá [Música]
