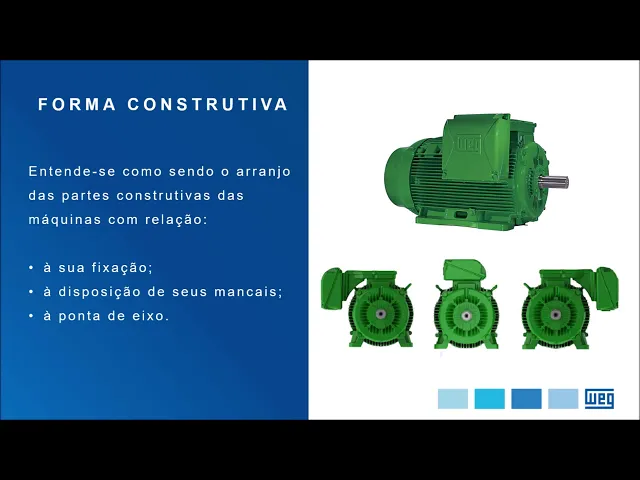

o Olá seja bem-vindo nesta vídeo-aula vamos identificar as informações sobre as formas construtivas de motores de indução WEG w22 a forma construtiva é um arranjo das partes do motor com relação a sua fixação à disposição de seus mancais e a ponta de eixo e o arranjo para fixação de um motor é representado basicamente por essa seis configurações a primeira mostra a construção de um motor a ser fixado pelos pés e usa uma tampa padrão e aqui percebemos que a forma construtiva atrás ausência dos pés eu uso de tampas padrão atenção essa é uma configuração específica
e dedicada para acionamentos e ventiladores por isso não deve ser usado para Outras aplicações Olá neste exemplo apresenta-se a possibilidade de fixação por pés mas também através da tampa em formato de flange FF e este motor é possível de ser fixado via flange FF e construídos em pés a próxima forma construtiva combina o uso dos pés e de tampa com flange FC e e por fim tem-se a possibilidade de fixação em flange FC e não ter pés e como detalhe apresenta-se as tampas mostradas nas configurações anteriores Lanches possuem furos para fixação na aplicação sendo os
furos passantes para modelo FF e furos roscados ao modelo FC nesta última temos dimensões em polegadas enquanto FC de entende menções em milímetros e tenha especial cuidado com o comprimento dos Parafusos utilizados quando fixar a aplicação usando uma flange FC parafusos longos demais podem alcançar e danificar as bobinas e o segundo ponto para o arranjo de uma forma construtiva é a posição de trabalho em resumo deve-se levar em conta estas 3 situações e e para trabalhos na horizontal na vertical com ponta de eixo para cima na vertical com a ponta de eixo para baixo para
cada uma delas agrega-se as necessidades de fixação já comentadas Neste vídeo a atenção motores que operam na vertical com a ponta de eixo para baixo em ambientes abertos ou sujeitos a queda de material no sistema de ventilação recomenda-se o uso de chapéu na tampa defletora o e em casos de operação na vertical com a ponta de eixo para cima utilize um Slender para completar os itens da forma construtiva deve-se definir as informações para a ponta de eixo como exemplo e para facilitar a visualização é possível tomar a caixa de ligação como referência dessa forma percebe-se
a posição do eixo a direita e a esquerda o e temos ainda a opção de caixa de ligação no topo da carcaça e Vale lembrar que os motores WEG w22 em carcaças 225 ou maiores a caixa de ligação pode ser montada em três diferentes posições tenha cuidado ao manusear os cabos quando executar qualquer dessas alterações não os empurre para dentro da carcaça e observe para não ocorrer amassado sal prender a caixa de ligação e as combinações possíveis Devido a forma de fixação do motor a posição de trabalho EA direção da ponta do eixo são definidos
em codificações normalizados neste exemplo um código alfanumérico é apresentado é a primeira letra informa sobre a posição de trabalho da máquina a letra B em de cooperação com o eixo na horizontal E aí e a letra V faz referências máquinas que operam na posição vertical e logo após a Letra Inicial uma sequência de numerais podendo conter um ou dois dígitos o propósito deles é atender a uma tabela normalizada que indica a forma de fixação da máquina que pode ser pelos pés ou por um flange e também informar a posição de fixação em base parede ou
teto é a última letra trazem informação da localização da caixa de terminais na carcaça podendo ser a direita a esquerda ou ao topo E com isso conseguimos uma série de combinações que originam diferentes formas construtivas busque adequada a cada necessidade de sua aplicação esta tabela se encontra nos manuais de motores no site Vec 1 e não deixe de atentar-se aos drenos e estes devem estar em posições que facilitem a saída da água em caso de condensação interna e abusar motores com flange FF posicionados com a ponta de eixo para cima recomenda-se a tampa ter furos
para drenagem nos casos em que há a possibilidade de acúmulo de água em decorrência do tipo de ambiente e acoplamento outras situações e agora que se conhecem as características das formas construtivas de máquinas deve-se apontar que a escolha inadequada pode reduzir a vida útil de seu motor por exemplo motores com rolamentos abertos projetados para operar na horizontal terão os períodos de relubrificação reduzidos pela metade caso o trabalho em na posição vertical lembre-se também ao substituir ou re lubrificar rolamentos tem atenção ao item adequado Pois estes foram escolhidos levando em conta a forma construtiva e para
mais informações consulte o site segue buscando pelos manuais do produto outras vídeo-aulas visite e se inscreva no canal WEG no YouTube até a próxima [Música] E aí
