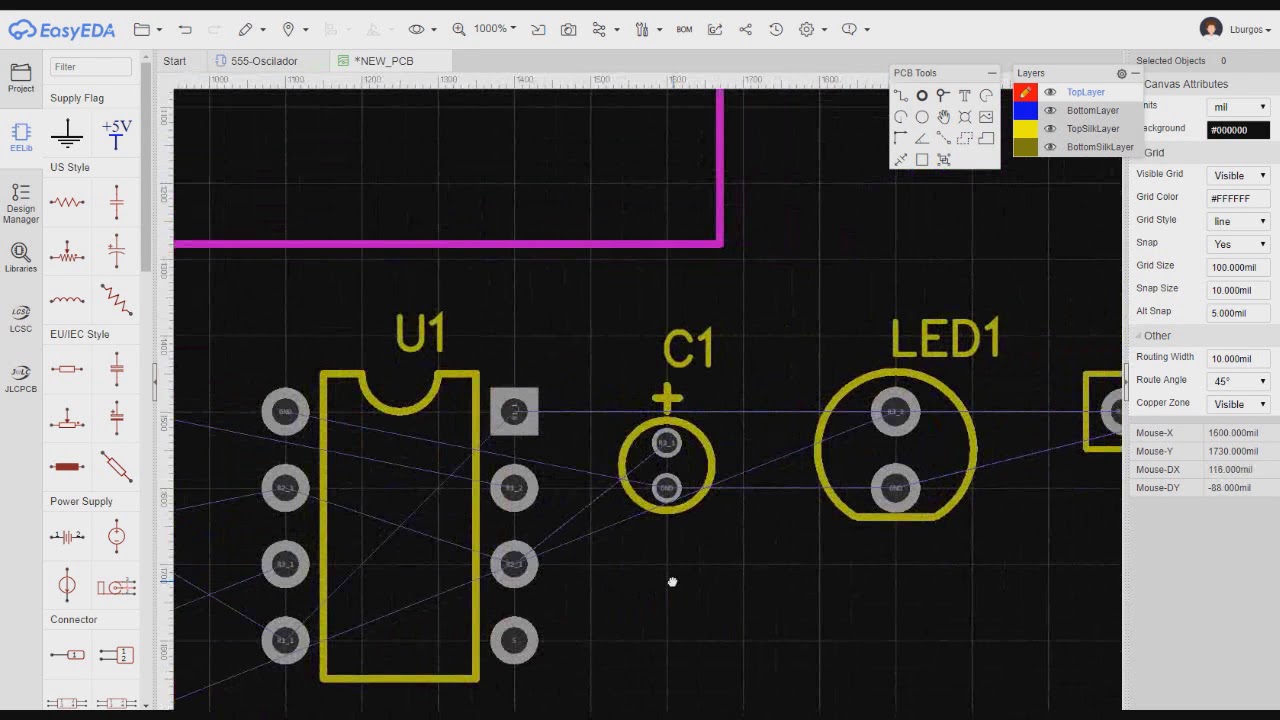

Olá no vídeo de hoje eu mostro para vocês como é que você pode desenvolver a sua perceber numa plataforma online e gratuita se você tem dificuldade para desenvolver sua perceber não sabe como que faz esse processo vou te mostrar de forma simples e Clara Neste vídeo acompanha até o fim da E aí e fala pessoal tudo bom com vocês no vídeo de hoje eu mostro como que você pode utilizar a plataforma chamada Easy e de owyhee é uma plataforma gratuita você consegue desenhar o seu esquema elétrico e depois construir uma perceber em cima desse desenho desse esquema elétrico tudo online de forma fácil é tudo gratuito Então você depois pode fazer download mandar fabricar em outra empresa se você quiser pode mandar fabricar lá na esquina pode fazer mesmo lá no ao você me imprimir e faz a sua placa em casa mesmo nesse vídeo O que que eu vou fazer eu vou construir uma placa junto com vocês muito longo não eu vou acelerar o vídeo as partes que dá para acelerar vou explicando aos poucos cada passo e isso vai ser ao longo de quando eu faço a placa para um nosso Mini Game que foi o vídeo dessa semana então os mini games Eu gostei muito né é um projetinho muito é muito legal mesmo eu quero fazer uma caixinha 3D para ele mas eu tava pensando Puxa esse Ninguém merece uma plaquinha melhor então resolvi fazer essa aula ensinando como que você pode desenhar sua placa azul usando o irei que é o mais fácil de todos e depois quando chegar a placa eu vou montar esse circuito novamente eu vou colocar dentro de uma caixinha e a gente vai fazer um novo vídeo mostrando uma caixinha nova para ele e uma plaquinha nova para ele se você já tem experiência acontecer B já tem experiência com outros softwares eu sugiro que você acompanha aqui também para você ver como que é fácil eu já fiz projetos no Igor já fiz projetos no que quede já sou em das antigas eu usava o Tango para quem é das antigas vai saber o que que é o tango o tango rodava endossa meu jovem se você não sabe o que eu do nosso o dose veio antes do windows para você ter ideia de como que se solta antigo Weasley ele é muito fácil porque a ficar me preocupando com biblioteca ele já tem todos os componentes lá online já tem todos encapsulamentos eu só preciso encontrar o componente certo dentro da biblioteca dele se você gosta de eletrônica gosta de montagens e projetos se inscreva aqui no canal continue apoiando o nosso canal a crescer e chegar para mais pessoas que também gostam de eletrônica Arduino e projetos vamos começar a isto torial Então esse aqui no computador o passo a passo de como construir o seu perceber muito bom pessoal então hoje a gente vai aprender a fazer perceber se hoje eu quero mostrar para vocês um jeito muito fácil de fazer perceber que através do site Easy e da How Easy and Ei né em inglês se fala percebesse nada mais são do que placas de circuito impresso PCB está em inglês né printed circuit board é que é grande vantagem nesse site doença ideal é que eu faço a placa totalmente de graça não a placa física é mas sim o projeto da placa eu não preciso pagar por um software nenhuma licença nenhuma mensalidade para fazer o desenho dela algum software são pagos mas são softwares muito mais profissionais utilizados por empresas que fazem muitas placas e tem diversos projetos o nosso caso a gente faz placa de vez em quando a gente faz algumas plaquinhas para algum projetinho alguma aplicação que eu tô desenvolvendo para alguma coisa na faculdade ou na escola aqui o ensinei ele é perfeito para o nosso caso porque eu vou conseguir desenvolver a própria que eu quiser se eu quiser se eu quiser eu posso mandar eles mesmos fabricarem a minha placa da jlc perceber aliás isso aqui a gente não é uma propaganda tá esse eu não sou pago por ninguém ninguém tá me dando nenhum desconto nem nada eu estou recomendando aquilo que eu gosto Então eu isso aqui é um serviço é um site que eu realmente gosto e tô mostrando aqui para vocês porque eu acho realmente muito fácil o Uber beleza e depois que você termina de fazer o projeto você pode fazer o download dos arquivos do projeto né as imagens da placa os arquivos Gerber O Gabriel é o arquivo que dá a Furação e eu e o roteamento das trilhas para você poder mandar fabricar em outra empresa se você quiser legal então aqui no enviei Você tem no começo já a parte aqui pelo canto direito né superior direito uma opção onde você vai se registrar no site Ok você se registrou no site aí ele vai ter essa mesma carinha que o meu aqui e aí você vai entrar no enviei design beleza uma vez que tá aqui dentro a gente vai começar um novo projeto vem aqui por Fábio New Project eu vou dar aqui o nome do nosso projeto que eu comentei No começo é um mini game a att Shine 85 legal polaca para o mini game famosas beleza Tá salvo aqui daí ele começa nessa parte aqui que eu vou desenhar o meu circuito aqui é importante no ataque é o seguinte a maioria dos programas tem três passos para o desenvolvimento de uma pessoa meu primeiro desenho o esquema elétrico depois eu escolho Qual o tamanho dos componentes daquele meu esquema elétrico Quais são os encapsulamentos Qualquer distância entre os terminais e coisas do tipo E aí depois eu pego essas duas informações de conexão que aí é o esquema elétrico da e de tamanho dos componentes elétricos eu faço isso ouro para o meu layout de PCB aí no layout de perceber eu vou posicionar os componentes na placa conforme o tamanho deles conforme a posição que eu quero e aí eu vou fazer as trilhas para presente ditas legal aqui o ensinei ele meio que já mistura os dois primeiros passos eu já vou desenhando com o o correto se eu vou escolher já por exemplo eu quero um resistor ele já vai me dar aqui ó você qual é qual o tamanho de resistor e aí ele já vai me dando essa opção eu vou fazer nos dois passos ao mesmo tempo e aí depois a gente vai migrar para o perceber então eu vou fazer aqui os primeiros passos a gente mente aprendendo aqui o mostrando para vocês como que a gente faz a conexão entre os componentes E aí eu vou acelerando o vídeo nas partes que eu achar que a gente já tá mais ou menos explicado em se precisar para usar algum para explicar alguma coisa eu eu pauso Bíblia e a gente vai acelerando Ok E aí depois quando migrar para o perceber eu vou mostrar para vocês também como que é esse processo e a gente vai desenhar perceber propriamente dita Fiquem tranquilos o vídeo não vai ficar longo é um esquema muito simples que o esquema do mini-game a gente tem poucos componentes eu vou desenhar rápido aqui vou acelerar o vídeo e a gente vai acompanhar todo o processo junto vai aprender bem legal de como fazer uma perceber aqui nesse site Bora lá então então para e eu vou puxar aqui uma alimentação que eu tenho vou ver se sei que vem da minha bateria asinha Ok E aí eu vou puxar um terra é muito legal e aí depois eu vou puxar agora os componentes eu venho aqui por play Symbol E aí então por exemplo eu vou botar a minha própria bateria que eu comentei né Vou pesquisar aqui por 20 e 32 que eu sei que ela ele é esse carinha aqui então ele vai me dar aqui é uma bateria ele tá dando um clipezinho de bateria SMD ou aí tá me dando esse outro aqui ó Então esse aqui é o que a gente utilizou no nosso projeto Então vamos Oi Alex bom então o uso a tecla R para dar um roteiro ou vou colocar aqui mais próximo aqui pelo Mouse selecionando eu consigo já arrastar aqui e deixar aqui pegar beleza aí agora vamos então desenhar e a nossa chave tem um pensam pegar aqui então a nossa chave então vou digitar aqui suíte Isso é uma das partes mais chatas a gente precisa saber os nomes em inglês né Chave em inglês é suíte E aí aqui talvez fique uma um pouco mais chato mas eu preciso achar minha chave que eu utilizei né Eu tô com meu mini game aqui do lado então essa chavinha pititico aqui me deixou medir ela aqui para ver quanto que ela tem de largura ela tem oito. 7 milímetros por e quatro e meio de altura dela é mais ou menos contando com alavanca 12mm então eu vou precisar achar essa essa chavinha' então vou acelerar o vídeo que contou não acho ela eu não tenho certeza se é essa Mas essa aqui é uma das que mais aparecem Então vou escolher ela porque ela não parece muito o contato aqui com essa com essa figura que eu tô vendo né então eu vou colocar ela mas não tenho certeza absoluta assim que ela estão usando o scroll do mouse aqui a gente aproxima E aí se não for vou ter que trocar depois quando a gente tiver migrando para perceber O que é um mistério aí vou colocar ela aqui no vcc então para a gente fazer a ligação eu uso o fio aqui então liguei de um ponto ao outro muito simples em gente muito simples mesmo então esc sair mexer de novo vê se você coloca aqui e aí vou falar não é squeaky se conectem beleza o outro lado fica em aberto bom então agora vamos colocar o nosso a Tiny esse perfeito Olha lá a gente a gente tem aqui o DIP né E aí tem todo o formatinho dele aqui aqui independe se eu vou usar um só kit ou não eu coloco isso aqui aí depois na hora de montar monta o soquete no lugar beleza ou aqui aí aí eu quero reenquadrar os uma vem nessa ferramenta aqui beleza Puxa esse cara aqui o mapa a intenção não foi João Ok legal agora vamos colocar o riso o resistor ele tem um medi aqui ele tem 7mm então nós vamos fazer o seguinte vamos procurar aqui resistor então quando eu digito resistor ele vem muitos resistores aqui ó e o mais comum é esse aqui ó rth então não precisei digitar a potência eu ia digitar um quarto mas foi um dos primeiros já vindo aqui por quê que eu sei que isso porque tá com 0 25 watts aqui vem aqui e talvez não seja ele nessa aqui é um ldr deixa eu ver se tem algum outro cara que possa ser eu acho que aquele resistor mesmo não tem outro que se encaixe tão bem quanto aquele né o pth 04 e esse cara aqui também Então beleza vamos usar ele mesmo mas se não for a gente procura depois qualquer nós vamos usar quatro resistores 12 e três quatro Depois o organismo Primeiro vamos procurar os componentes Agora vamos pegar as nossas chavinhas que são três tirinha né os botõezinhos eu vou procurar aqui quando a gente tava procurando pela chave Eu já vi mais ou menos que é o pátio em inglês tactile o o que a 6mm por 6mm só olha essa aqui que bonitinha hein aí deixa eu ver esquema elétrico isso que é importante ver também esquema elétrico então a chave mesmo uma festa entre o contato A e B Ah não isso aqui diferente dessa aqui o esquema sua mãe e fecha contrato entre em mim então vou por essa aqui mesmo aí eu sei que ele já tá perto do resistor vou deixar aqui e a outra vai aqui legal muito bom e agora o nosso buzzer Então vamos procurar o blazer eu acho que é esse mesmo e agora vamos aí fazer sim é padrão e não é aqui assim ele vai eu vou precisar usar uma mesma chave que essa então vem aqui copy é triste aí beleza não precisa ir procurar a chave de novo usando a mesma chave ok e agora por último o nosso display eu não se display eu tô usando não sei se dá a câmera vai pegar aí é um regadorzinho de 6 pinos mas pode ser de 4 pinos também né então vamos procurar aqui ó [Música] e pronto cheirinho leva muito tempo isso aqui ó como que eu sei que isso aqui que porque são quatro posições e a distância dele né o mesmo header utilizado não é do hino é 2. 5 4 milímetros que é.
1 polegada Ok então vamos por esse cara que vou dar um roteiro aqui e beleza por quê que eu não vou para o display Aqui Kleber porque o que eu uso de conexão é um header né então eu poderia até colocar o display só que eu fica ruim para desenvolver a placa né porque embora o display também tem a 2. 54 lá de distância entre os pinos eu prefiro usar o header porque é o que está efetivamente indo para a placa se eu não tivesse utilizando regra tivesse só utilizando o display eu poderia tanto usar o head aqui na na minha descrição né no meu esquema elétrico quanto procurar um display aí tanto faz porque o mas no fundo no fundo o que importa por uma perceber Qual que é a posição das trilhas Qual que é a posição das ilhas é Qualquer distância entre eles e aí o hard Hold spray no esquema elétrico vai ter a mesma informação legal então agora vou acelerar o vídeo porque eu vou fazer a conexão deles e aí a gente finaliza depois e aí a gente vê depois como que fica um esquema elétrico fechado Tá bom agora trabalhar a E aí [Música] e tu tá indo no pino 5 eu esquerdo Então vou chamar esse aqui Bom dia esquerdo para quem não sabe esquerdo em inglês e left aí o lhr and assim que se usa em desenhos em inglês Em inglês left Hand Hand na mão direita um esquerdo legal então vamos continuar nosso desenho E aí [Música] é o preço é cansa e também conectar eu posso mexer aqui ó aí ver se o fio vem junto ainda dá um controle e depois aí disse que ele tá bem conectado no caso resistor o que que eu vou fazer aqui no inglês no resistor vou botar o valor dele por causa desses caras aqui são de 10k e seguir também 10 carros e aqui nós utilizamos eu utilizei um valor um pouco diferente do que o original porque eu não tinha um resistor na hora usei 14 cassete aqui esse aqui eu usei um de 33 carros a bom então terminamos temos aqui o nosso diagramo Vou salvar o sol Oi e agora vamos gerar a nossa PCB e e vai gerar um perceber eu venho por aqui o design converte o perceber aí ele vai perguntar você quer chegar as né se você vai tá dizendo aqui que tem uma umas nets não terminadas vamos ver aqui ele problema que vai apontar para Chaves que estão desconectados mas é sempre bom rodar isso aqui vamos ver que que ele vai dar de problema então ele deu Aqui ó velho aqui ó tá vendo apontou para a chave a outra ponta para chave aí tá dizendo isso aqui é um gênio É mesmo mas aqui é uma outra coisa um outro não sei o que tal então tá tá tá me dando aqui todas as conexões só que reparem né são todas essas conexões que eu tenho e ele só deu dois alertas né porque são essa essa aqui né tá desconectada E essa que está desconectado mas são digamos assim pontos que realmente não vão conectados em nenhum lugar então agora a gente tá no e começar a nossa perceber Então como que eu faço eu vim aqui em design converte eu percebi então eu já não vou mais chegar porque eu sei que esses anjos é esses dentes aqui são os a chave então eu vou aqui não keep going on e aqui ele vai me perguntar qual que é o tamanho da perceber Qual que é a quantidade de coco eles então vamos lá para um por um unidades milímetros beleza continuamos com minutos Cooper Cooper ler quantas camadas de cobre eu quero utilizar normalmente a gente utilizando Duas né uma em cima e a outra embaixo posso utilizar uma só se eu quiser ele me dá opção aqui eu posso utilizar até 34 leva existe placas com 34 camadas existem existem camadas absurdamente finas dentro de uma perceber e é possível fabricar isso então vamos seguir só com duas duas tá mais do que bom porque senão vai ficando mais caro a fabricação da nossa placa aí sim a gente não consegue fazer manualmente né aí Aí depois ele vai perguntar qual que é o formato dela a gente vai ter retangular né E aí depois ele vai perguntar aqui qual que é o ide né que a largura Então vou colocar aqui a 40 mm e altura vou colocar 50 dumm dumm aplicar E aí ele provavelmente vai me mostrar aqui ó quando eu aqui tá vendo a placa é esse desenho roxo aqui como que eu sei que esse desenho rosto porque se a gente vier aqui em layer são as camadas do meu desenho né então a camada board outline a roxinha tá vendo ele tá Desenhando em roxinho Então vem aqui e vou arrastar ele agora vamos ver se eu consigo arrastar Aí ele vai ficar aqui mesmo então eu na verdade eu tenho que arrastar os meus componentes para cá então é parem aqui que meus componentes Eu arrastei e agora vamos dar uma olhada de perto aqui ó olha só que interessante gente os meus componentes e eles possuem essas linhas azuis se a gente ver aqui ó ele chama de Red Lines em alguns outros sofre chamam de Next Então são as conexões entre os meus componentes por exemplo eu sei que o S4 tem essa conexão aqui com R2 né então e cada vez que eu mexo parece que essa Net muda de lugar ó tá vendo aí ele tava ali agora mudou para cá porque porque ele sempre tenta trazer a NET para um caminho mais curto possível para o poder desenhar então vocês vão entender isso com fome eu vou desenhando conforme a gente vai a fazendo aqui eu já vi um primeiro problema que o meu clip de bateria ele não é para o rolê não é pth ele tá com 6 cm de como que eu sei porque quando a SMD que a montagem de superfície ele utiliza esse vermelhinho esse. Vermelho né ele não é Esse é um furinho igual esse cinza então quando a gente tem aqui cinza ó é parei aqui que a multilayer ó ele esconde ele sumiu então voltei ele ele reapareceu multilayer por quê Porque os furos são metalizados então consigo fazer uma conexão entre a parte de cima que seria o top layer e a parte de baixo que o botão ler através de um furo que esse furo pode ser tanto furo do componente conta um furo que eu inseri que a gente chama de via Ok então eu vou resolver esse problema inserindo uma via que não é o jeito mais bonito de se fazer porque o ideal era trocar esse cara vamos ver se eu consigo trocar esse cara olha que a gente que eu achei na verdade o meu clipe é esse aqui ó eu 20mm e th bom então eu vou Substituir eu vou colocar ele aqui e vou substituir aqui o dar um dela nesse cara tente eu vou estar aqui no lugar vamos ver como que o meu perceber vai se comportar eu não sei vi aqui E aí vamos ver que que vai acontecer no perceber já vou provavelmente ele deveria dar um erro quando eu mandar rodar um designer check-in aqui vem que isso aqui acho que não é tanto o problema dele oi vem aqui importe em destaque a venda do Design ver nem sempre faz tá bom salvar a primeira então 16 ah não agora vem aqui Import jeans e as check-in at ai ele falou não preciso dar um check-in em a equipe ganha flights Ok legal aí ele já trouxe para mim a minha bateria nova muito bom então primeiro passo que a gente precisa colocar os meus componentes na posição que eu quero eles ok e antes disso eu vou chegar a minha chavinha aqui né a Chavinho a aten A 2,54 então ela é basicamente essa chave aqui mesmo então vamos ver que o tamanho dela ó essa chave aqui mesmo então vamos lá vamos vamos posicionar nosso componentes primeiro Bora lá e aqui um detalhe legal como esse lado tá muito congestionado eu vou jogar Os resistores para o lado de trás Como que eu faço isso como que eu sei qual lado que ele tá né primeiro né então a gente tem aqui sempre as informações pelas cores leis né então um que tem amarelo quer dizer que está em cima top layer E se eu quero jogar para baixo tem que deixar ele Rio Verde o melhor É isso mesmo em verde o top-5 que ia bota o ciclo seguinte Leia então o que que eu vou fazer aqui bota um ler ele ficou verdinho aqui ó legal Oi e aí eu posso colocar ele aqui assim ó por exemplo ele não tá não com ocupando a mesma posição porque eu não tá em cima e o outro tá embaixo o importante é não ter colisão de furos igual colocar esse aqui assim por exemplo eu tô tendo colisão de furos tá nós vamos colocar todos os resistores do outro lado legal gente então aqui a gente tem o nosso E aí nós temos o nosso a nossa placa e agora a gente pode já começar a rotear parece um meio confuso mas vocês vão ver que é um pouco até relativamente fácil a gente rotear tá não deixa eu posso tentar posicionar o meu sei bem no meio aqui Então como que eu faço para converter as minhas linhas azuis né que são os os Red Lines aqui em trilhas eu venho aqui através dessa ferramenta track então ele já selecionou aqui ele já tá com o cursor vermelho agora e aí eu venho pego alguma ilha aqui que eu começo né uma trilha e começo a traçar minha trilha e aí eu venho aqui tá bom beleza OK essa trilha aqui que ele traçou a uma trilha Será que a trilha adequada eu teria que já digamos assim colocar um tamanho melhor né para ela porque ela tá muito fina Então vou aqui control Z A gente vai ver aqui ó [Música] Ah tá bom ah tá é aqui que eu tenho que ajustar um então eu vou dar um controle aqui agora sim tá com um milímetro legal beleza aquele like eu fiz antes era as regras de design né então depois quando eu geral deve ser ele vai chegar se todas as trilhas estão com Um milímetro Então se vamos supor que eu tenho várias regras de design eu vou colocando aqui várias e diz várias regras de design ele vai chegando contra todas elas que eu estabelecer Ok quando ela tá vermelha quer dizer que ela tá no top se eu quiser fazer uma no Bottom eu venho aqui selecione o botton ou no e não botam né é o lapisinho tá no botton E aí se eu quiser uma trilha Ela vai ficar em azul porque é assim que funciona então a gente tá sabe aqui que esse essa linha aqui vem para cá Porque a linha de positivo vem para a chave a chave vai para lá para o P1 e distribui para todo mundo aqui depois então vamos lá vamos continuar roteando a nossa perceber antes de continuar lutando Eu quero vocês podem estar se perguntando né claro é porque que você não usa esse alto outro é que tem essa opção aí porque o alto ou ter não necessariamente vai fazer uma trilha legal Às vezes ele faz um negócio é muito bagunçado eu prefiro fazer por minha conta se vocês quiserem tentar o alto ou ter fique à vontade mas eu nunca achei um sofre e eu já usei trabalhei com vários softwares e roteamento Nunca achei um software e trabalhar se algo bem bacana que trabalhasse algo legal nesse alto roupa eu não aconselho vocês utilizar aqui eu já tô vendo antes de continuar com acelerado e tem aqui algumas trilhas que estão atravessando né é esse a placa toda praticamente né É por quê que isso acontece é porque eu coloquei o componente longe um do outro e nada é interligado entre eles só só por exemplo entre a chavinha e esse pepino aqui do ceir não tem mais nada ela chavinha que sai o sinal de áudio deve tá vendo ele vem para cá o sinal de áudio e depois sinal de áudio veio aqui para o blazer tanto que eu faço para resolver isso infelizmente não tem muita coisa o que fazer eu vou ter que fazer o seguinte eu vou ter que fazer Juan Pérez aqui no meio é o que que significa de um presente placa de duas camadas eu vou ter que passar de uma camada para outra pular umas Trilhas e depois voltar para outra camada e tal aí vocês vão entender quando eu for fazer isso legal Bora lá que eu já vou te vendo que eu vou ter que trabalhar com um menino que eu acho que eu já vou até é a alterar esse cara aqui de um minuto tá muito ficou zero.
15 e aqui eu já E aí eu vou trabalhar com 0. 5 que vai ficar melhor o que já tá o primeiro exemplo que eu falei para você só Então vem aqui termina aqui aí eu coloco é uma via coloca uma vir aqui é continuo e curte anda no top tu vem para cá coloca aqui E aí eu venho coloco outra via é Continuo roteando não bota E aí beleza Tá vendo aí você já pega aqui passou pelo lado de cima Oi e aí esse sinal como ele tá atravessando aqui dentro dos E aí eu vou ter que passar por essas Ilhas aqui por essas trilha Seu Jorge começa ele no top então veio aqui ele pode passar por cima delas Normal né não E aí quando ele chega aqui por exemplo e eu ensino uma via E aí continua no Bottom eu vou tentar fazer né o máximo no bota um possível o Brasil coloquei uma vez em cima da outra e tome cuidado com isso a partir eu vou fazer uma máximo bota um possível deixo só para resolver essas essas questões de trilha passando por cima da outra do lado do Top ok aqui interessante pessoal a gente tem que praticamente a placa toda roteador agora eu quero ensinar para vocês como que a gente pode fazer o preenchimento de higiene de Provavelmente você já viram né que as placas ela tem uma borda de higiene D um grande isso aí serve para a gente amenizar interferências eletromagnéticas entre uma trilha e outra e a gente acaba protegendo Sinais dos nossos circuitos Como que eu faço isso aqui no design de forma muito simples muito forma de forma automática Então antes disso eu vou só dar uma mexidinha aqui numa trilha eu ver se a legal eu consigo mexer aqui até as duas coisas estão muito próximas outra legal então eu venho aqui eu coloco isso aqui é para em que essas essas tem dois ratos aqui que eu não conectei de propósito porque porque eles são de higiene de né eles são próprios de gnd e a gente vai criar agora essa malha de GNV e eles vão se conectar automaticamente como é que eu faço isso eu venho aqui e desenho esse bloco aqui ó pega tá vendo Então ele vai me perguntar o que que ela é um gene de Ok o gnd eu tô fazendo no top ler eu vou fazer dos dois lados então começa pelo bom então eu venho aqui e pego justamente à Borda toda da minha placa E aí ele vai desenhando E ai eu só mudar aqui de posições achar minha casa a janelinha vamos lá de novo ver Ah e não é toda a área aqui mas presta quase lá aqui o quê e e eu vou dar um zoom aqui para fechar bonitinho E aí beleza olha só que interessante né Ele criou aqui o copo aérea e conector automaticamente aqueles caras lá e reparem que o que não é cópia já tá isolado então esses caras aqui eles relação um receptor Exemplo né Se eu quiser eu posso fazer uma uma isolação maior Como que eu faço isso né então eu venho aqui silencioso ele vem aqui cooperaria Manger eu criança eu vou botar aqui ó o milímetros vai em reparem que já ficou com um espaço bem melhor agora tá vendo aqui nesse entre essas duas três e não criou mas para mim tá ótimo né então eu me sinto mais seguro comer meio milímetro embora. 25 ainda seja bem ok para a maioria dos Fabricantes de placa legal agora vamos fazer no Bottom então eu tiro a vista do Topper só para gente enxergar legal odeio lapiseira para o boto vem aqui e nem de novamente então Nossa aqui o quê o quê Esse é o que eu dão um para fechar bonitinha o que que é que legal a mesma coisa eu vou fazer aqui seleciona esse cara o Fernando e a maneger o segundo botão e vou também deixar com meio milímetro de distância perfeita pessoal muito bom então a nossa placa está pronta ponte cima vou até salvar aqui para não perder o nosso trabalho vou colocar o top ler um em cima do outro então se eu estou editando no top lei ele moda Se mostraram aqui só isso tão ditando bota uma me mostra aqui e isso aqui agora a gente pode ou exportar por um gabiru por exemplo Então vem aqui esporte aqui ó fábrica Generation perceber fabrication Bieber que ele vai exportar os arquivos Gerber que são vários arquivos de furação ele se o que tal eu posso por exemplo importar a uma imagem para colocar aqui vamos tentar colocar o símbolo do fã bota aqui ó E olha que interessante eu vou conseguir colocar o fã Box aqui vamos ver onde que ele vai pois há 2 anos a nossa olha o tamanho do meu negócio Deixa eu ver se eu consigo alterar o tamanho dele ok muito bom agora como que a gente faz isso aqui ó a gente jogar que dentro provavelmente ele já vai dar um o rebuild ao que Operária Olha lá deixa eu tirar a vista do Top E aí no botão olha só que interessante ele já hoje eu vim aqui ó se posiciona onde eu quero ele por exemplo aqui e aí eu dou um rebuild ao no cooperia Oi e aí ó ele não passa mais o meu grande lá e o que que vai acontecer esse meu robozinho Ele tá em forma de cobre na placa Interessante não mas eu não quero isso eu quero ele como Silk o que que é o seu que o se o que é a própria impressão de tinta na placa Então vem aqui seleciono ele e mudou ele para botão seu Killer é ele ficou naquele verdinho E aí se eu der um rebuild aula agora no de novo aí legal né então ele ficou lá em baixo tá bom se eu selecionar aqui o circo e que eu vou ter de silk nessa parte aqui ó eu vou ter sei o que os resistores e o meu robozinho do fagote legal agora vamos vamos ver aqui como que a gente poderia por exemplo colocar um texto Olha que interessante não não queria um texto espelhado E por que que ele tá esperando porque eu boto eu tô enxergando ele de cima como se a placa fosse transparente então isso aqui tá do lado esquerdo da placa que eu vou colocar do lado direito então vou colocar aqui o texto olha só o www.
filme.
