amplie mattek eu dedico esse vídeo aqui aquele que está começando precisam ou precisando até entender um pouquinho sobre o nobreak entendendo esse processo se vão entender sobre inversor sobre nobreak eu tenho uma tem diversas aplicações para o que eu vou passar pra você aqui agora imagina esses blocos eu desenhei aqui bombó dois blocos três blocos 4 bom a respeito do nobreak no break bom basicamente o nobreak é formado por um bloco inversor inversor ele é formado por um bloco de comando que é o microprocessador e temos um bloco formado pelo sistema de rede de rede
e temos o comando geral ou seja a placa de potência potência vamos denominar quem de potência aqui é quem vai sair a rede elétrica então aqui sai a rede na maioria dos nobreaks são 115 volts bom todos esses blocos eles têm que está interligado com a saída de potência em que está ligado o o comando ele fica ligado em dois sentidos porque ele tem que principalmente é trazer informações do bloco de potência para monitorar ou seja monitorar a atenção de rede monitorar se a rede está entrando no equipamento profissional ou não é o módulo inversor
e o comando também é interligado com inversor bloco do inversor que também por sua vez é conectado com a rede com um bloco na rede bom o comando é digamos assim o cérebro ele pega busca informações envie informações de todos os blocos então o comando é o micro processador microprocessador geralmente utiliza se um pique geralmente mas não isso não não invalida a possibilidade de utilizar outro sem microcontrolador bons entendendo isso aqui você vai entender o processo do nobreak todo o processo de construção do nobreak agora o inversor nós temos a entrada de bateria a bateria
no na rede o nome já diz a gente entra com a rede elétrica rede elétrica esse micro controlador ele tem a função quando interligado com a rede ele monitorar a rede pra mandar informação para o inversor se deve ou não a habilitar o inversor a funcionar a saída repor a tensão de saída então faltou a rede automaticamente o bloco inversões e entra em operação e isso sob o comando do nosso cérebro e ele ativa a saída de potência que normalmente é feita por é um transformador e esse transformador vai continuar habilitando a saída este comando
também ele é responsável mandar o sinal de pwm para acionar o inversor logicamente que no estágio do inversor nós temos é é um operacionais que vão pegar esse sinal do do microprocessador do micro controlador e vai ampliar esse sinal pra que ele acione a parte de potência do nosso inversor então basicamente é isso não precisa mais de complicação nós temos no nó brinco um bloco inversor que ele por se ligado a uma bateria ele já geraria juntamente com a potência ele geraria uma tensão de saída mas como nós precisamos é inteligentemente articular hora rede elétrica

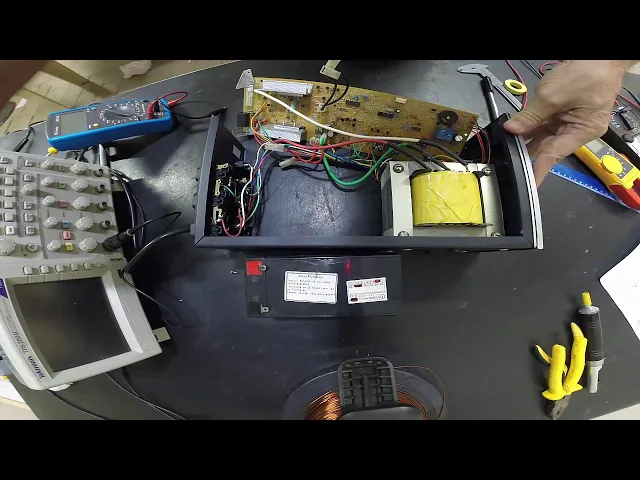

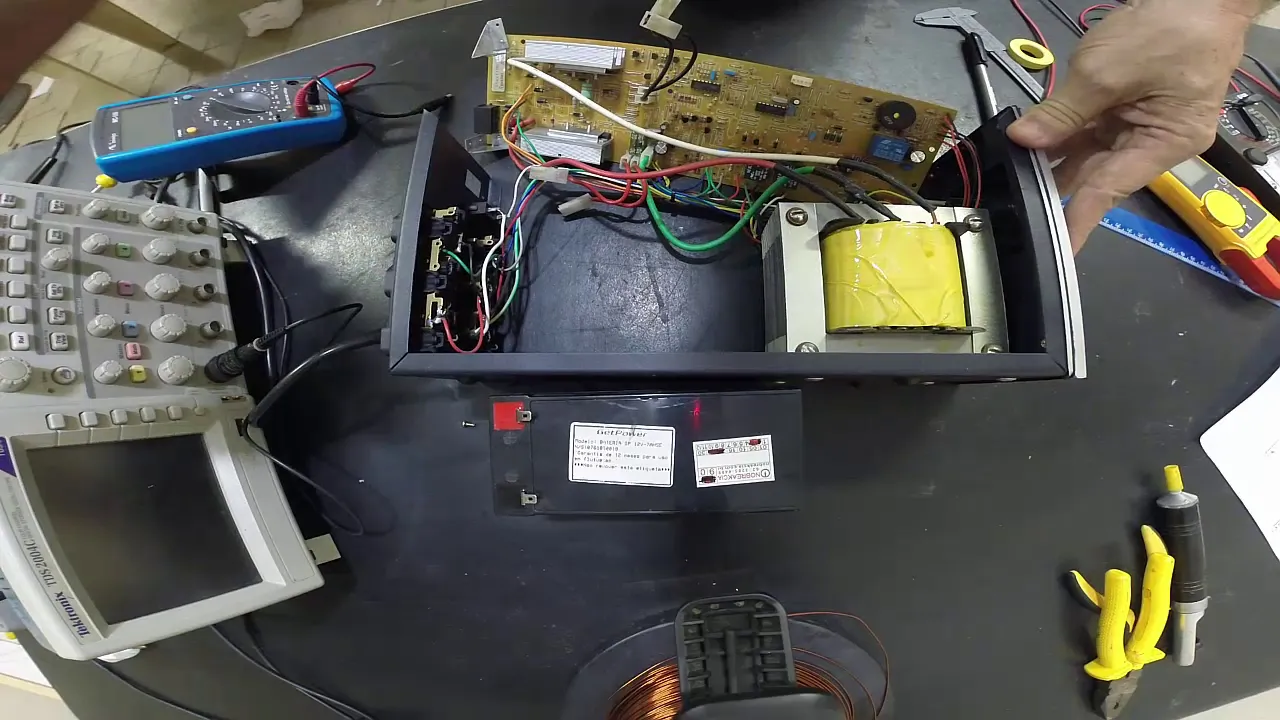

quando a rede elétrica e ora bateria quando a bateria nós precisamos de um comando em tem gente que faz essa detecção e no caso entra o microcontrolador então nós vamos pegar este bloco nós vamos pegar este bloco e vamos levar ele para o contexto da prática eu vou explicar para vocês os estágios na prática ok este é o nobreak da microsol mil e 200 volts por a pé a gente multiplica e se 1.200 aí pelo um fator de ponderação 7 aproximadamente a gente acha potência real dele saída 115 volts de saída entrada automática então esse
nobreak tem a entrada automático que é controlada por esses relés o automático dele nós temos aqui então ele aberto observação importante sempre que forem trabalhar com o break conecta bateria antes para que não tenha problemas com o break na realidade ele tem duas baterias devido à potência então para ele ter uma autonomia maior ele utiliza duas baterias então nós temos aqui a parte de potência que é formada por esse transformador é basicamente é por causa a questão da rede é manipulada todo através desse transformador nós temos aqui o estágio de potência do inversor que são
os fretes nesses move mosfets são acionadas é pelo micro controlador que é esse aqui é um pique pique faz parte do estágio do microponto controlador e praticamente ao coração é um microcontrolador tem a sua polarização tem o cristal responsável pelo cope dele mais nós temos aqui é o terminal onde se faz a gravação do pique este aqui é o operacional responsável por incitar os moss fat de potência de saída enfim nós temos um microcontrolador nós temos a parte de potência da rede e parte de potência é tô inversor através desses três filhos nós temos é
conectado direto ao inversor a responsabilidade deste inversor mandar ou é racional chave á o primário do transformador para que ele tenha na saída os 115 gols quando ele está na bateria quando ele não está na bateria é essa é esse chaveamento não vai ocorrer ea rede vai passar directamente para a saída passa pelo transformador e do transformador para a saída então é estes são os blocos nós temos o bloco no inversor que é formado pela saída de com os fetos chave a dores que é formado pelos servidores mosfets o excitador que é esse circuito integrado
operacional e um microcontrolador controlador que gera e gerencia o inversor ao mesmo tempo ele gerencia também é a rede elétrica pelo fato de ser automático então ele tem que sinais que vão ser enviar para os relés para que eles possam gerenciar os 110 ou 220 de entrada então é fica bem claro para aqueles que estão iniciando é todo o problema que se dá um inversor nós temos que verificar potência dos motores flex que são chave a dores responsável chave a tensão baixa para magnetizar o transformador e assim transformar intenção de saída 115 gols nós temos
para excitar este aviadores estes operacionais que fica nesse circuito integrado e nós temos também um sinal que é gerado dentro do micro controlador é a parte de rede nós temos ainda a cor principal que é o transformador de força entre a hora 110 horas 220 por ser automático e vai soltar 115 volts aquino na saída é bom basicamente é isso o resto é polarização é alimentação nós temos aqui uma parte de carregamento da bateria quando nós estamos é utilizando esse nobreak e esse nobreak está funcionando na rede elétrica normalmente ele está fornecendo carga através de
um lm 307 um circuito integrado se localiza aqui ea sua polarização fornece a atenção de reposição de carga para bateria é quando a bateria está funcionando esse circuito logicamente com receber uma atenção recebeu uma tensão e corrente vinda do transformador ele deixa de fazer o carregamento mesmo que precisaria da energia elétrica para ele gerar essa tensão e corrente para a carga da bateria então aí é um uma breve análise do que é um o break esse nobreak como eu disse que nós estamos analisando é um microsol state ou 1200 né mil e 200 gols pôr
um pé
