E aí pessoal Beleza acho que não tá tão beleza assim com esse calor né mas nesse vídeo Eu pretendo te ajudar há tempo eu venho prometendo postar um tutorial de como instalar um ventilador de teto com essa onda de calor acho que essa é a melhor hora é um vídeo de faça você mesmo mas lembre-se segurança em primeiro lugar sempre Então trabalhe com circuitos desenergizados Desligue o seu disjuntor bom faremos a instalação do ventilador no circuito de iluminação circuito para quem não sabe são os cabos de alimentação destinados a fornecer energia a determinadas cargas o
neutro está representado pelo cabo na cor azul e a fase na cor preta muitos podem alegar que o correto é instalar o ventilador no circuito de tomadas pois eles podem sobrecarregar o circuito de iluminação quanto a isso vocês podem ficar tranquilos pois esses ventiladores têm potência muito baixa de aproximadamente 130 w na potência máxima isso é pouco mais do que uma lâmpada incandescente Normalmente quando fazemos a instalação do ventilador de teto já existem um ou mais pontos de iluminação nesse cômodo no nosso exemplo temos uma lâmpada acionada por interruptor simples uma dica valiosa é que

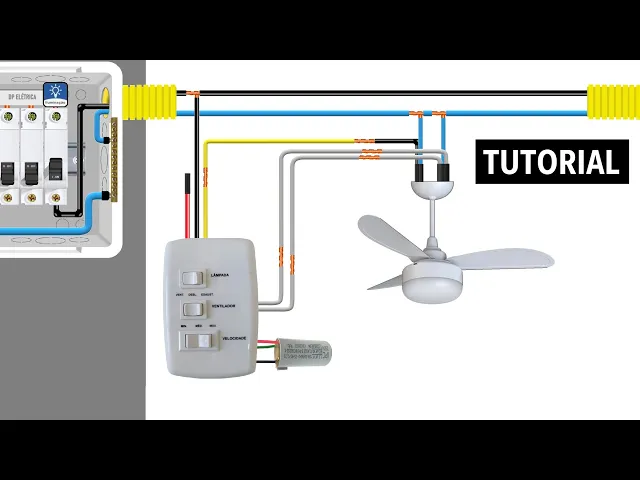

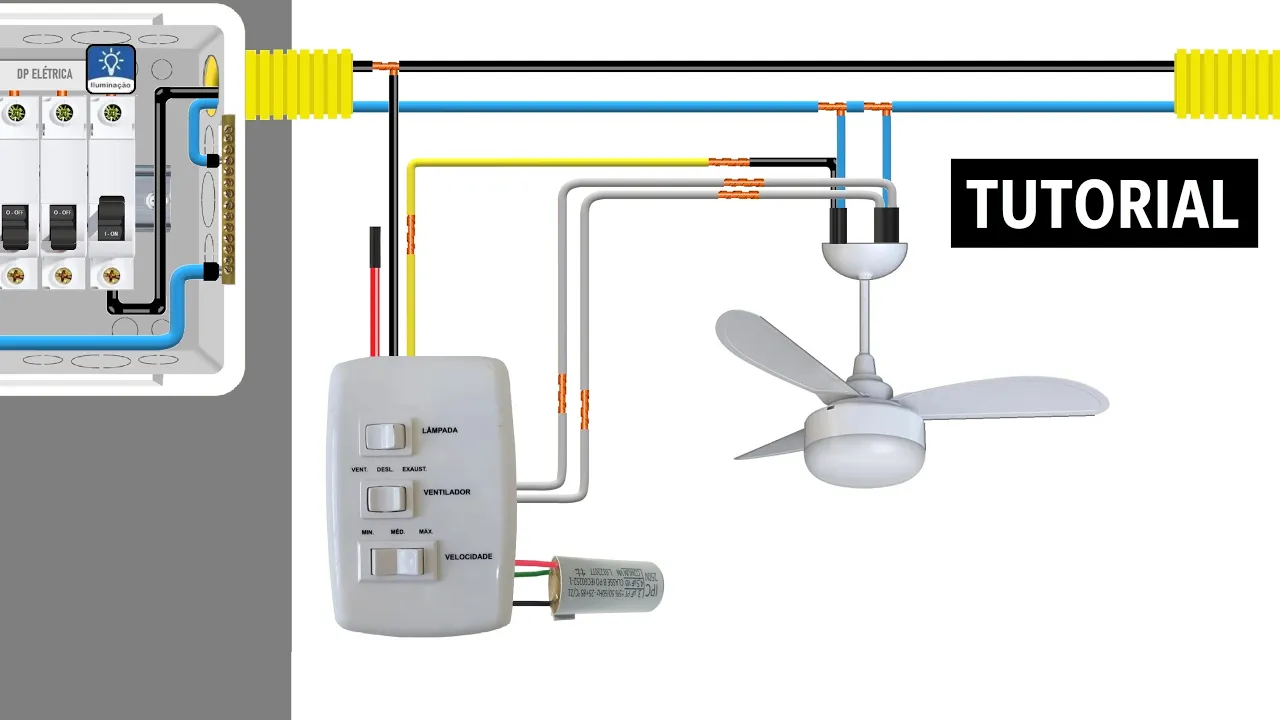

aproveitem os cabos que já estão passados vamos retirar a lâmpada e o interruptor fixe o suporte do ventilador na laje com bucha e parafuso pessoal nunca fixem o ventilador no suporte de plástico da caixinha no teto ele não vai aguentar ele não foi projetado para isso o ventilador pesa aproximadamente 3 kg Além disso ele vibra tenho certeza que assim como eu você já deve ter visto muito ventilador bambo que foi mal colocado isso é porque foi colocado na caixinha de plástico por isso que tá daquele jeito no ventilador vem cinco cabos dois para alimentação da

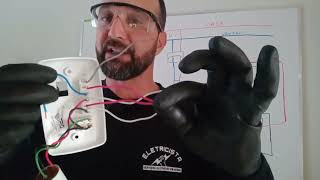

lâmpada que é esse preto e esse azul e Três pro Motor Por que três o azul é ligado neutro né e os outros dois são um que vai ser o sentido de rotação de ventilação e o outro para o outro sentido que que é o sentido contrário que é o de exaustão do ventilador os dois cabos azuis tanto da iluminação quanto do ventilador já podem ser ligados no neutro os interruptores Vê junto com o ventilador e o de cima é pr acionamento da lâmpada e é na maioria das vezes um interruptor paralelo popularmente conhecido como
triway os cabos podem ser branco preto e amarelo podem ser dois azuis e um preto vermelho preto e amarelo enfim as cores Não importam o que importa para é que o interruptor da lâmpada tem três cabos e o cabo do Meio seja ele de qual cor for deve ser ligado na fase ele alimenta tanto a lâmpada quanto o ventilador como havia apenas um interruptor simples para acionamento de uma lâmpada então não precisamos de um dos cabos e podemos isolá-lo irei isolar o vermelho e o amarelo vamos ligar no preto da lâmpada aproveitem e reutiliz o
cabo que já estava sendo usado paraa luminário que estava aí vamos só fazer um teste rápido ligue o disjuntor e teste lâmpada Ok o interruptor do meio é pr acionamento do ventilador e os dois cabos são um pr ventilação e o outro para exaustão e o interruptor de baixo serve para controlar a velocidade por meio do capacitor que é essa peça cilíndrica que já vem ligada no circuito do ventilador na verdade esse componente são dois capacitores com capacitâncias diferentes um maior e outro menor o maior representa maior velocidade o menor menor velocidade mas a principal
função do capacitor é de adiantar a corrente elétrica em relação à tensão presente no motor isso faz com que o motor saia da inércia e permaneça girando ou seja sem o capacitor o ventilador não funciona enfim pessoal dá para ficar uma hora aqui falando de capacitor Mas o foco aqui não é esse agora é só ligar os cabos do interruptor do meio com os cabos do ventilador antes de parafusar o acabamento na caixinha faça um teste para ver se o acionamento com diz com o que está escrito liga o disjuntor e aciona a ventilação o
ventilador está jogando ar para cima ou seja exaustão para resolver isso basta inver os cabos pronto funcionando normalmente recomendo que evitem emendas de fio a fio e usem conector de torção como eu já disse várias vezes é bem barato ocupa pouquíssimo espaço e deixa um acabamento bem profissional usei emenda fio a fio aí só para facilitar o entendimento de vocês fica mais didático beleza nós fizemos uma instalação substituindo o interruptor simples mas e se o seu cômodo fosse uma sala de star por exemplo com dois interruptores 3way que são aqueles que acendem e apagam uma
mesma luminária de pontos diferentes como faríamos simples ao invés do cabo Amarelo ser ligado no cabo preto como retorno da lmpada ele e o cabo vermelho serão ligados nos Bornes das extremidades do outro interruptor E para finalizar é só ligar o cabo do borne Central do segundo interruptor no cabo preto da lâmpada que é o retorno agora acionamos a lâmpada tanto pelo primeiro interruptor quanto pelo segundo finalizamos lembrem-se sempre as cores Não importam o que importa para nós é a posição dos cabos se você colocar isso na sua cabeça você vai sempre conseguir fazer a
instalação de um ventilador com lâmpada caso tenha interesse em aprender mais eu um curso de eletricista residencial com vídeoaulas na udem É bem barato eu vou deixar o link na descrição e no comentário fixado Valeu pessoal até mais
