SONDAGEM SPT - O que É e Como é realizada?

e quando vemos um terreno vago o que esperamos é que uma edificação seja construída e sabemos que uma das partes mais importantes é a fundação a cobra servirá a carga da edificação e transmitirá ao subsolo é mas para que ela seja projetada de maneira adequada antes de tudo isso é necessário conhecer o subsolo e entre os vários tipos de sondagens uma muito utilizada é a sondagem a percussão spt conhecido também como sondagem de simples reconhecimento spt é a abreviatura do nome do ensaio significa ensaio ou teste de penetração padrão e é um método de investigação

que mede a resistência do solo ao longo da profundidade tem o objetivo de determinar os tipos de solos em suas respectivas profundidades a posição do nível da água e os índices da resistência à penetração pm a cada metro e e terminada mais é do que a abreviatura doença de resistência à penetração do sbt ou seja o número de golpes aplicados [Música] e agora primeiramente vale resumir como funciona esse ensaio ele é realizado que metro por metro o primeiro metro de profundidade com os equipamentos sbt são realizadas golpes até ter furado 45cm isso segregados em 3

partes 15 centímetros depois estava se com trado helicoidal até a cota de 2 metros novamente são dados golpes até perfurar mais 45 cm sempre se agregando em três partes de 15 centímetros e e depois estava assim novamente até a cota de 3m e esse processo é realizado sucessivamente e o índice de resistência nada mais é do que a quantidade de golpes aplicados nos últimos 30 cm penetráveis ou seja os 15 cm perfurar os primeiros são desconsiderados e e após esse resumo vamos desenvolver este ensaio para ficar mais fácil a compreensão e-mail em cada pura ser

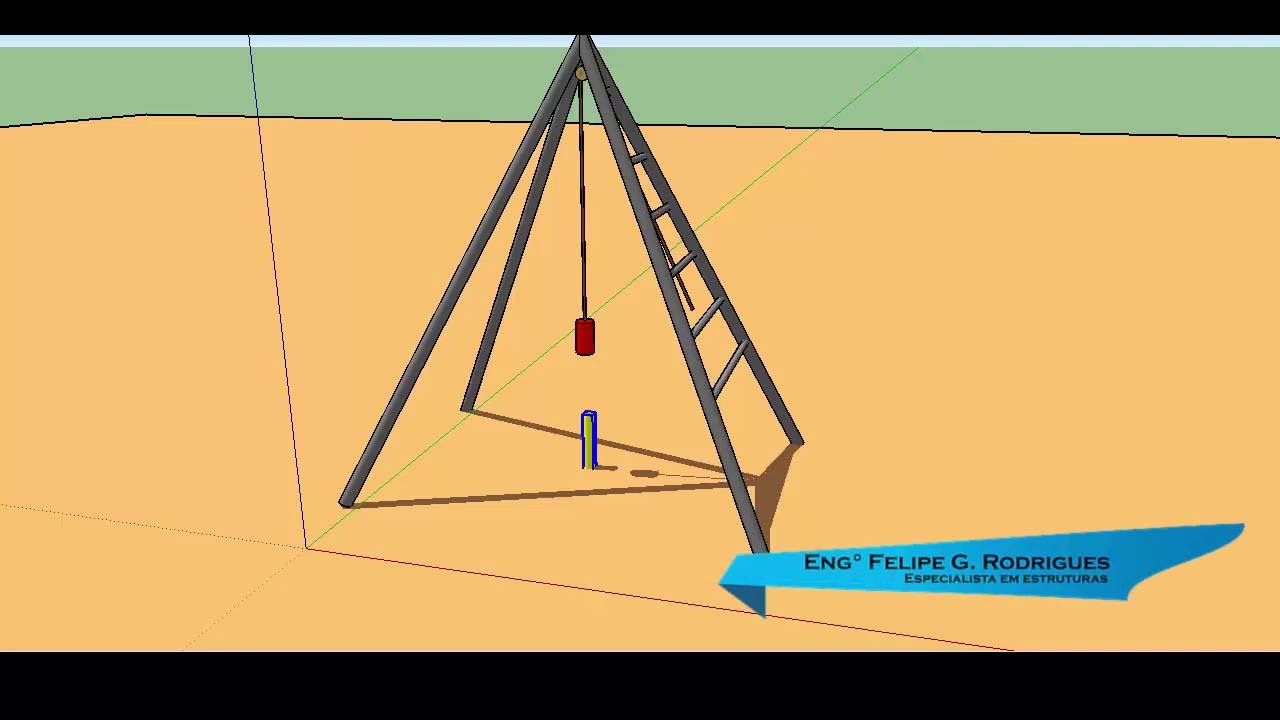

realizado deve ser marcado com a cravação de piquete de madeira ou outro material apropriado feito isso a utilização do trado concha ou cavadeira manual o ensaio é iniciado com a escavação de um metro de profundidade e os cavalos um metro inicia o processo de golpes sucessivos ao solo com equipamento sbt ele é composto basicamente por com tripé uma roldana ache amostrador-padrão um peso de 65kg chamados martelo e corda com a corda é levantado o martelo para a realização dos lopes isso pode ser realizado por um equipamento mecânico com manualmente assim os golpes são realizados soltando

martella e 65 kg em queda livre a uma altura de 75cm refletir das vezes e quando foi perfurados 15 cm realizada a marcação por exemplo vamos considerar que foram necessários oito golpes para percorrer 15 cm depois disso continuem saia pode comentar que pode acontecer dos blocos passarem de 15 cm por exemplo onze golpes para percorrer 16cm isso é normal pode acontecer às vezes que o único golpe perfurar uma profundidade grande a nota sí e continua ensaio 1 e agora vamos considerar que no último segmento de 15 cm da cota de 1,1 foram aplicar nos 14

golpes para percorrer 15cm com isso temos que o índice de resistência na cota de um metro é de 25 por 31 ou seja 25 golpes para percorrer 31cm lembre-se os primeiros 15 cm não é considerado agora com trado helicoidal é realizada a escavação até a cota de dois metros e e aí e aí e aí e em seguida inicia-se novamente aplicação dos golpes e modo a perfurar 45cm segregados em três partes de 15 cm [Música] é e aí [Música] e somente com trado helicoidal é realizada a escavação até a cota de 3 m a oi

de novo aplicação dos golpes essa alternância é realizada a sucessivamente agora vamos falar de algumas situações sobre esse ensaio habitualmente é necessário realizar a perfuração por circulação de água em ser utilizado quando encontraram o nível da água quando durante a utilização do trado helicoidal o avanço for inferior a 50 milímetros após 10 minutos de operação e quando na gravação não se observar avanço durante a aplicação de cinco golpes sucessivos no caso de encontrar areia submersas deve-se usar além do tubo de revestimento programa de estabilização e no caso de quando encontrados nível da água ou atingir

deve-se observar a sua elevação efetuando leituras a cada cinco minutos durante 15 minutos no mínimo e após encerramento da sondagem de corridas do mínimo 12 horas e estando o furo não obstruído deve-se medir o nível da água ea profundidade e agora vamos falar sobre até quando o ensaio é realizado ou seja os critérios de paralisação a cravação é interrompida antes dos 45 cm de penetração quando qualquer dos segmentos dos 15 centímetros o número de golpes ultrapassar 30 um total de 50 golpes tiver sido aplicar durante toda a gravação e se não observar avanço durante a

aplicação de cinco golpes sucessivos nessa situação deve-se realizar pela circulação de água durante 30 minutos anotando os avanços da cada dez minutos a sondagem encerrada quando obter valores inferiores a 50 milímetros em cada período de dez minutos ou quando não houver avanço o e sobre a perfuração por circulação de água ela deve ser paralisada plano em 3 m sucessivos obter 30 graus para a penetração dos 15 centímetros iniciais quando em quatro metros sucessivos obter 50 golpes para a penetração dos 30 cm iniciais e quando em cinco metros sucessivos obter 50 golpes para a penetração dos

45 cm caso necessite continuar deve ser realizado durante 30 minutos e a paralisação ocorre se houver a vossa inferiores a 50 milímetros durante 10 minutos se ainda necessitar continuar passa-se pelo método de sondagem rotativa e agora você sabe um pouco mais sobre sondagem spt esperamos que tenham gostado e não esqueça inscreva-se no canal e compartilhe os nossos vídeos
