[Música] Olá pessoal bem-vindos ao expediologia Hoje a gente vai dar início a nossa primeira aula do módulo de conhecimentos básicos em relação a raio x essas aulas são para você que está iniciando agora que tá começando quer compreender como é o aparelho então o objetivo dessa aula ser simples e te dar um pouquinho de teoria e a prática ali o que você vai ver quando você chegar no seu estágio ou quando você tiver ali é estudando mesmo ali mais a fundo certo então o objetivo é te dar esse Norte já vai falar aqui sobre os
componentes do aparelho de raio x e para iniciar a gente vai mostrar aqui como é uma sala de exame ou seja o que é constituído um aparelho de Raio X então o que a gente tem primeiro a gente tem aqui a mesa de exame onde o paciente poderá ficar deitado aqui certo ou até sentado por a mão dependendo do tipo de incidência que você atualizar então a mesa serve com é tem essa finalidade aqui de realizar exames com paciente deitado aqui sobre ela aqui embaixo da mesa a gente vai ter uma gaveta onde a gente
poderá colocar o receptor de imagem que pode ser desde o receptor de imagem convencional aquele que tem um filme radiográfico dentro que a gente vai falar na outra aula como também o receptor de imagem constituído por fósforo que será feita a leitura posterior numa CR ou direta no aparelho digital se for um filme radiográfico ele vai ter um processamento químico será realizado mas deve se lembrar que que tem uma gaveta onde a gente vai colocar o receptor de imagem não importa ele qual seja ele vai entrar aqui além disso entre a mesa e o receptor
de imagem vai ficar aqui na gaveta a gente tem uma chamada grade anti Difusora certo a gente vai falar isso também mais para frente além disso a gente tem aqui é semelhante a mesa de exame a gente tem o book moral ou book vertical certo e aqui também a mesa pode ser chamado de book horizontal certo ela tem o mesmo Princípio ela serve para exames que o paciente vai ficar de pé certo ela tem uma gaveta aqui ó onde você vai colocar receptor de imagem também e entre o paciente e o setor de imagem a
gente tem uma grade anti Difusora também que a gente vai falar mais para frente certo ela tem uma haste para você levantar ou baixar igual aqui também tem uma arte para levantar e baixar Porém Aqui já é o tubo de raio x onde você vai encontrar exatamente o que os componentes internos para a produção dos raios X aqui na carcaça dele a gente vai ter aqui botões para erguer ou baixar o tubo de raio x e outros botões para ele correr para lá ou para cá certo e para angular também o tubo tem algumas incidências
que são angulações Aqui nós temos também o polimador para você delimitar o campo que você irá irradiar certo então de forma geral é isso além disso a gente tem aqui o painel de controle onde você vai colocar os parâmetros técnicos que você vai aplicar para a emissão de radiação e esses parâmetros técnicos estão ligados aqui vão ser mandados essa informação para o gerador de alta tensão esse gerador de audência e alta tensão ele está conectado também aqui ó nesse conecta ao tubo de Raio X E a gente vai ver qual o objetivo dele aqui então
na sala de exame no mínimo você vai encontrar isso certo que vai ficar no ambiente esses aqui junto com o transformador ou gerador de atenção vai ficar no ambiente enquanto o painel de controle ele vai ficar atrás de um biombo ou seja uma parede de concreto com mais de 2 metros e 10 ou com dois metros e 10 certo então geralmente o operador fica atrás na hora da emissão da radiação vamos passar aqui e aprofundar um pouquinho mais aqui é um esquemazinho bem legal para vocês compreenderem onde a gente tem aqui o painel de comando
certo então o painel de comando Painel de Controle a gente vai selecionar as técnicas para a emissão da radiação essas informações vão ser mandadas para o gerador de alta tensão que vai gerar o que eu determinei aqui ele vai tentar gerar de forma elétrica para que essa eletricidade seja mandada aqui e esses parâmetros que eu selecionei seja mandado na forma correta Na quantidade correta que eu selecionei para o tubo de Raio X no YouTube de raio x A gente vai ter esses cabos que estarão conectados a esse tubo a gente vai ter essa carcaça de
chumbo aqui dentro a gente vai ter um invólucro de vidro aqui na parte azulzinha aqui entre o envolto de vidro e a carcaça a gente vai ter um óleo certo para o resfriamento a gente vai ter componentes para a produção dos diz aqui além disso aqui já é o tubo de raio x né que eu tô mostrando os componentes ele vai se aprofundar Fique tranquilo eu tô sendo rápido mas eu vou falar cada um no seu tempo aqui a gente tem a emissão dos raio-x a gente vai ter um filtro logo depois da emissão dos

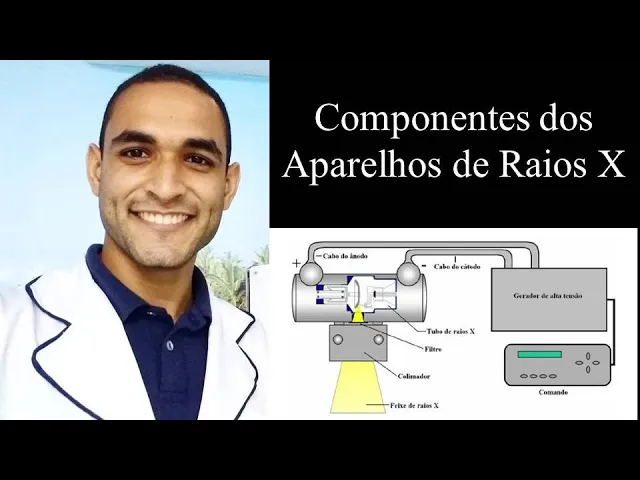

raios X e temos o colimador aqui que a gente vai delimitar o campo que a gente quer irradiar certo então esse esqueminha mostra de forma geral como funciona desde colocar os parâmetros até emissão dos raio-x lembrando que também tem a questão do posicionamento do paciente mas o objetivo aqui não é falar sobre posicionamento é falar especificamente sobre o equipamento os componentes desse equipamento Então vamos começar falando agora sobre o painel de comando Então a gente tem um painel de comandos comando aqui é um pouquinho mais antigo porém ele tem ali os parâmetros que as máquinas
atuais também tem certo não muda é porque a gente tá falando de grandezas relacionadas a eletricidade Então não vai a gente vai poder mexer naquilo voltagem Ou seja no volt na tensão então a gente vai poder mexer na tensão nos parâmetros que a gente vai selecionar no tempo de exposição no tempo em que vai ficar irradiando emitindo radiação e na corrente que é o ma então o painel de controle ele vai ter sempre esses parâmetros kv que aquilo voltagem que a atenção o tempo que é dado em milissegundos e o ma que é dado em
Mili amperagem a corrente que é dado em Ampére no caso a gente vai usar Aqui a escala de Mili amperagem os milhas aqui são os botões que a gente vai poder modificar esse parâmetros aqui tá vendo o botão de caveira e o botão de MMA e o botão de tempo Além disso existe os equipamentos que você consegue modificar o foco você vai ser foco fino ou foco Grosso isso vai modificar Exatamente é um Que tipo de filamento a gente vai utilizar a gente vai ver agora daqui a pouquinho certo então também no painel de controle
a gente vai poder modificar o foco se vai ser foco fino foco Grosso dependendo da quantidade de milhar que a gente vai utilizar corrente que a gente vai utilizar Além disso todo a parede de raio X Ele vai ter botões para preparar e disparar os raio-x então ele prepara o ano todo girar e criar no vídeo elétrons e na hora que você aperta raio x ele libera e libera a radiação certo então de forma geral no painel de controle a gente vai encontrar vou passar aqui a gente vai falar agora sobre esse cabinho aqui ó
o gerador de alta tensão esse mesmo aqui que vocês estão vendo aqui gerador de alta tensão aqui no esquema o gerador de alta tensão o objetivo do gerador de alta tensão é produzir uma alta tensão lembre aqui a gente trabalha com a escala de quilowatts e a gente sabe que a energia elétrica ela é dada em volts na sua casa você tem equipamento que é 110 Volts ou 220 volts então nos raio x A gente vai trabalhar com a escala de mil ou seja quilos ao invés de um voo a gente vai trabalhar a partir
de mil volts que é o chamado que louvor que esse quilo aqui representa 1000 então um quilo volte quando você coloca um quilowatt ou um café ou uma caveira uma caveira é equivalente a mil volts certo lembre-se disso então no gerador de alta tensão ele vai pegar aquela corrente que é dada em volt e tentar transformar ela em quilowatt que é o que a gente vai poder selecionar certo então existe algumas retificações que são feitas aqui na onda ou seja na corrente elétrica a gente sabe que tem aqui a amplitude da onda frequência e tudo
mais que a frequência no caso é o tempo aqui de um Quanto quanto a onda oscila dentro de determinado período dentro de um segundo certo então a gente tem esse parâmetros uma onda normal ela tem Esse aspecto aqui de amplitude ela sobe desce sobe desce sobe e desce certo ou seja ela oscila Então ela ir subir aqui nesse gráfico e descer significa uma oscilação então A princípio os raios X aparelhos raio-x utilizavam a tecnologia de retificação de meia onda Ou seja quando ele aqui ele retirava que o efeito dessa onda aqui em cima essa que
é onda aqui embaixo então é com retificadores meia onda é as características aqui da corrente vai ficar dessa forma aqui ela vai ter uma onda vai parar e vai ter outra onda transformando aqui monofásico ele não vai ter duas fases aqui então dentro do gerador de alta tensão vai ter Exatamente isso modificar aqui a onda ou seja tinha os retificadores hoje temos aí os retificadores de onda completa os retificadores monofásicos eles transformam aqui essa onda que tem a sua amplitude ali ela tem a sua oscilação só que agora como fica com esse retificador de alta
completa a gente consegue aqui ter o uma corrente sempre na mesma fase aqui então por isso monofásico aqui a gente tem fases diferente a gente tem uma única fase A monofásico porém a gente tem aqui um espaço intervalo entre eles aqui a gente não tem intervalo é um monofásico identificação de onda completa e a gente tem os trifásicos que a gente funciona de outra forma aqui de uma forma mais complexa a gente não vai se aprofundar nisso importante você saber que a função do gerador é modificar essa questão do da oscilação transformar retificar onda transformado
em uma onda monofásica ou trifásica então a gente já Entendeu essa parte aqui dos retificadores de meia onda completo Os trifásicos vamos entender como funciona todo todos os passos a Passos aqui do gerador certo deixa eu passar aqui aqui no cantinho a gente tem o gerador certo e tem aqui como funciona primeiro alimentação principal aqui ela oscilando né a gente tem uma frequência de 60 hz a gente tem a retificação aqui de onda completa então a onda passa a ser uma onda tem uma retificação um modelo diferente uma única fase passando aqui pelos diodos a
gente tem o banco de capacitores onde a gente tem um filtro capacitivo é depois um conversor formando aqui uma outra frequência Aí temos aí o transformador de alta tensão a gente vai transformar aqui o volt em uma alta tensão em um quilo volt certo então aumentando também aqui a tensão e frequência Depois temos um outro retificador aqui de onda completa Então temos retificador é capacitor de alta tensão com filtro capacitores e a gente tem aqui essa tensão a tensão de chegada aqui no tubo de raio x certo então são esses processos que acontecem aqui do
transformador é interessante a gente dar uma olhadinha saber um pouco mas não é necessário você se aprofundar de forma tão grande assim O importante a gente saber alguns aspectos em relação a isso certo então a gente seleciona que paramos a gente quer é mandado para o gerador de atenção que libera a quantidade de tensão e corrente a corrente e atenção que a gente selecionou ele libera para o tubo de raio x Então já falamos sobre o gerador de alta tensão então a gente vai falar agora sobre o tubo de raio-x especificamente tem aqueles cabos né
que eu mostrei o cabo que leva a energia aqui para o tubo de raio x e aqui no tubo de Raio X Ele vai ser constituído por uma proteção metálica Na verdade ele constituído aqui por é uma parte de metal primeiro certo nessa camada mais externa aqui mais internamente ele vai ter uma camada de chumbo porque com a emissão dos raios X raio-x vão para todas as regiões com para todos os lados ele indo para todo lado a gente precisa de uma barreira de chumbo para que ele não a irradir áreas que não são necessárias
Então a gente vai ter uma camada de chumbo aqui para impedir as radiações secundárias e radiações que não são necessárias para produção da imagem aí entre essa camada de chumbo é a gente vai ter um óleo a gente vai ter esse envolto aqui de vidro tá vendo esse modo de vidro aqui ó entre ele e a camada de chumbo vai ter um óleo aqui esse óleo vai servir para resfriar o tubo de raio x porque esquenta muito então é colocado um óleo exatamente para dissipação de calor certo até tem um esqueminha massa aqui essa imagem
é bem interessante aqui é um tubo de raio-x a gente vê a carcaça aqui metálica por fora chumbo por dentro e aqui ó a gente vê que tem uma coisinha de vidro aqui o tubo de raio x está exatamente aqui dentro certo tubo precisamente de raio x está aí dentro o resto aqui é a carcaça certo voltando aqui aqui dentro é o aparelho raio-x vai receber através de cabos eletricidade e a gente vai ter aqui a composição do anodo e do cá todo então uma coisa que vocês devem colocar na cabeça de vocês o catodo
nos aparelhos de raio-x vai ser negativo e o anodo vai ser positivo então no aparelho de raio-x precisamente vai ser andor do positivo e cá todo negativo porque porque o cachorro ele vai liberar uma nuvem de elétrons quem libera elétrons é negativo porque o elétron é negativo se eu tô liberando elétrons a gente sabe que o elétron é negativo logo aquele Polo esse Polo cá todo no aparelho de raio x vai ser negativo e o anodo ele vai ser positivo isso não serve para as pilhas por exemplo a pilha é o contrário na pilha o
cátodo é positivo e o anudo é negativo porque na pilha o cátodo é não libera elétrons ele consome elétrons de forma geral né sendo simplista certo então a gente tem aqui todo no Raio X cá todo negativo ou não do Positivo o cá todo nessa extremidade que a gente vai ter um filamento é liquidal tá vendo esse formatozinho assim parece não tem aquelas lâmpadas incandescentes que tinha um fiozinho dentro então é mais ou menos aquilo é um filamento é liquidal ele é constituído por um tongstênio que é um do material que tem uma alta resistência
ao calor certo tem auto número atômico também então ele esquenta que é liberado o eletricidade sobre ele ele cria que uma nuvem de elétrons essa nuvem de elétrons é liberada e mandada através diretamente para o anudo Lembrando que dentro desse válvula de vidro é constituído por nada ou seja tem um vácuo aqui dentro exatamente para facilitar Exatamente esse caminho em dos elétrons para o anudo o anodo ele vai ser positivo a gente sabe negativo com positivo atrito vai formar radiação certo de forma simples Claro que existe uma explicação maior mas não é o objetivo dessa
aula é o ânodo ele vai receber os elétrons vai se chocar aqui com a nodo o ânodo também é constituído por tongstênio certo é um material com alto número atômico aumentando aí é assim essa interação dos elétrons com o material formando assim a radiação x certo e consequentemente também calor logo então a gente tem o material adequado porque ele tem uma alta resistência ele tem uma resistência alta temperaturas então todos têm utilizado no ano novo e é usado também aqui no cátodo no filamento do 14 aqui é liberado a radiação ela passa aqui por essa
região aqui a gente vai ter aqui um filtro porque a gente sabe que os feixes de raio x São Paulo energético Então se os fejais de São Paulo energéticos a gente tem várias energias obviamente o nome próprio nome sugere então tem algumas energias de baixas feixes de baixa energia eles não são bons para imagens não vão conseguir atravessar a estrutura então a gente coloca um filtro de alumínio para poder barrar esses feixe de alta de baixa energia para que passe apenas os peixes que tem alto poder de penetração certo então o objetivo do filtro aqui
de alumínio é isso barrar os peixes de baixo energia e passar apenas os feios que tem alto poder de penetração aqui a gente vai ter uma janelinha que é o único lugar que se espera que saia os raios X e consequentemente a gente vai ter aqui um colimador para a gente delimitar a área que a gente quer estudar a área que vai ser irradiada certo então no aparelho de raio x é isso a gente tem esse esqueminha que eu já mostrei aqui a gente tem uma imagem real Naquele esquema que eu mostrei aqui esse ano
daqui é um ano novo fixo mas os equipamentos hoje em dia eles usam quando giratório certo parece um discozinho aqui formado positivo e aqui O catodo negativo a gente vai ter os filamentos aqui que vão liberar os elétrons para chocar aqui com esse material enquanto ele gira esse disco ou ânodo giratório ele vai ser ele vai gerar através desse desse componente aqui que é o rotor que vai permitir exatamente que o anodo que esse disco gire e aqui a gente vai ter a pista focal Esse é o invóluclo de vidro que é exatamente o tubo
de raio x esse envolto de vidro dentro dele tem um vácuo para facilitar exatamente o caminho entre os elétrons e o impacto dele com o material aqui com autonomia atômico é constituído por no extenso certo nunca toda a gente tem algumas especificações ainda que a questão do que eu falei sobre foco fino e foco Grosso então o foco fino é um filamento maior então é o foco grosso é o filamento maior essa artezinha e o foco fino é esse filamento menor que é exatamente um filamento como esse aqui que vocês estão vendo certo o filamento
ela e cuidar o formado por todos eles têm E aí Isso aqui você vai conseguir mexer lá no teu aparelho se você vai utilizar um foco fino ou o foco Grosso certo então esses são os componentes básicos aqui do esqueminha que eu mostrei para vocês é Painel de Controle gerador de alta tensão os cabos que levam essa atenção para o tubo de raio-x os componentes internos dos Raio X E a gente tem aqui o colimador que tem formado por algumas artes de chumbo e delimitam na área que a gente quer estudar em outra aula a
gente vai falar um pouquinho mais sobre os aspectos relacionados ao raio x certo eu espero que vocês tenham gostado da aula se gostaram curtam vocês que assistem me acompanham aqui e desejam também cursar fazer um curso de tomografia computadorizada ou de anjo tomografia eu vou deixar o link aqui na descrição para vocês se vocês quiserem vocês poderão acessá-lo e se desejarem aprender um pouco mais sobre tomografia só essa lá e fazer o nosso curso eu agradeço pela atenção e até a próxima aula
