Aula 2 - Corpo de prova, corte e embutimento

E aí [Música] o pessoal vai ser na sala de número dois e Hoje vamos falar sobre corpo-de-prova corte e embutimento vemos o seguinte na última aula nós temos várias etapas na metalografia para a seguir o primeiro passo é que a gente tem uma peça para analisar né Para trabalhar e trabalhar ela né trabalhar sua superfície deixar da maneira como deve estar para uma posterior análise né macrografico Ou micro gráfica EA interpretar os resultados Então nesse primeiro passo de obter o material para nariz ele pode ser de algumas formas né é a gente pode fabricar por

exemplo uma morte né dentro de uma pesquisa É ou podemos também retirar um pedaço de material é de uma caldeira por exemplo que que houve uma falha ali ou que não houve também né retiramos um pedaço de material para fazer análise É podemos no momento em que estamos fabricando um determinado lote de materiais é produzir um corpo de prova ali para que seja analisada aquele lote né E por aí vai Então temos ao bom né É de partir desse primeiro material para poder fazer análise metalográfica Tudo bem então vamos falar sobre prova corte embutimento é

muito comum que a análise seja realizada inicialmente através da extração do corpo-de-prova daquele elemento que está trabalhando ali que sofreu uma falha certo e aí você vai extrair um pedaço para fazer análise dele existem algumas formas de extrair esse corpo de prova né até mesmo se você produziu a algum lote ali de materiais né de barras digamos uma indústria metalúrgica que você pode retirar um corpo de prova ali para fazer análises então é um uma forma mais grosseira de retirar seria através do serramento né então através da Serra sakineh manuais ou automáticas podemos retirar extrair

corpos de provas de elementos né que que entraram em operação ou que já estão em operação podemos também utilizar da estampagem certo estampagem aqui né você pega uma chapa por exemplo é por ela numa prensa e essa presa aí vai realizará a estampagem né vai retirar uma parte da sua Chapa podemos também utilizar Usinagem certo é para poder extrair um corpo de prova oxicorte oxicorte aqui beleza fazendo aquela mistura né de gases para que seja possível aquecer ao ponto de cortar o material né uma chapa ou uma barra Beleza então pode ser oxicorte também e

tem esse aí a cortadeira mês e os processos que eu falei serrar estampar é usinara oxicorte são processos que vão deixar muitas marcas vão deixar muita de Formação vão produzir calor naquela região de extração e que podem enganar a o analista metalográfico é o analista estrutural da peça Beleza então não é interessante que se extrai é o corpo de prova dando ali para aquela Peça uma deformação muito grande não dá lhe um temperaturas que podem modificar a microestrutura da peça Beleza então o ideal é que se parta para algo mais Sutil por exemplo a cortadeira

né a cortadeira metalografica essa aqui que a gente tá mostrando um dos modelos ela faz um corte mais Sutil refrigerado beleza da peça e isso é muito importante na extração desse corpo de prova ainda em relação ao corte da e o corta Brasil oferece A melhor solução para o seccionamento os elimine o trabalho mecânico frio resultando em superfícies planas e combate as rugosidades eles então esse corte através da cortadeira metalografica ele é bastante interessante para isso vamos ver aqui a operação do equipamento então observem aí você tem uma amostra certo você tem a sua amostra

você quer retirar um corpo de prova essa peça Então coloca a a peça lá na nossa né aperta bem e aí você vai partir né para cortadeira acionar a bomba de recirculação direcionar o bico coloca ali corte dá para fazer a refrigeração tão Ali vai estar passando por exemplo aí é a água né então o corte vai ser refrigerado a água corta será liberado após o fechamento da tampa não é de acordo com a NR 12 certo operação de uma determinada máquina pode acionar o motor corte né puxa alavanca lateral né para você puxar ali

é o disco de corte Aí começar a realizar o corte na sua peça para este é o corpo de prova nós não temos a fazer é sensível o Trancos é porque pode quebrar o disco de corte e vai produzir também né defeitos na superfície do material que será analisado a tampa não será liberada com lixo em movimento Então somente após o corte né quando você desligar é que você vai vai liberar a tampa e aí tá quadrado do quarto Beleza então é isso galera isso esse aí seria o modo ideal de retirar um corpo de

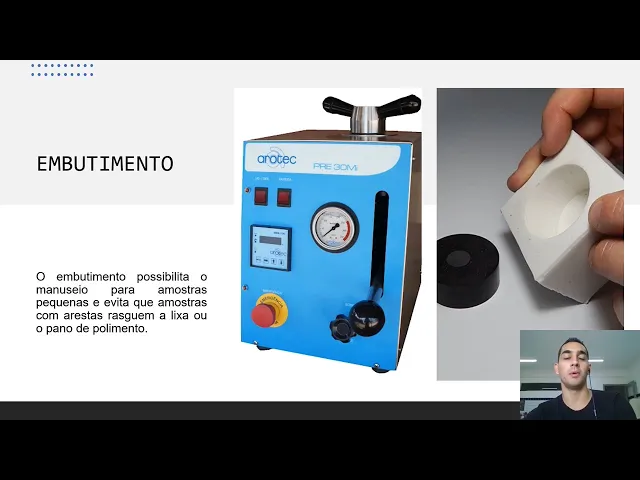

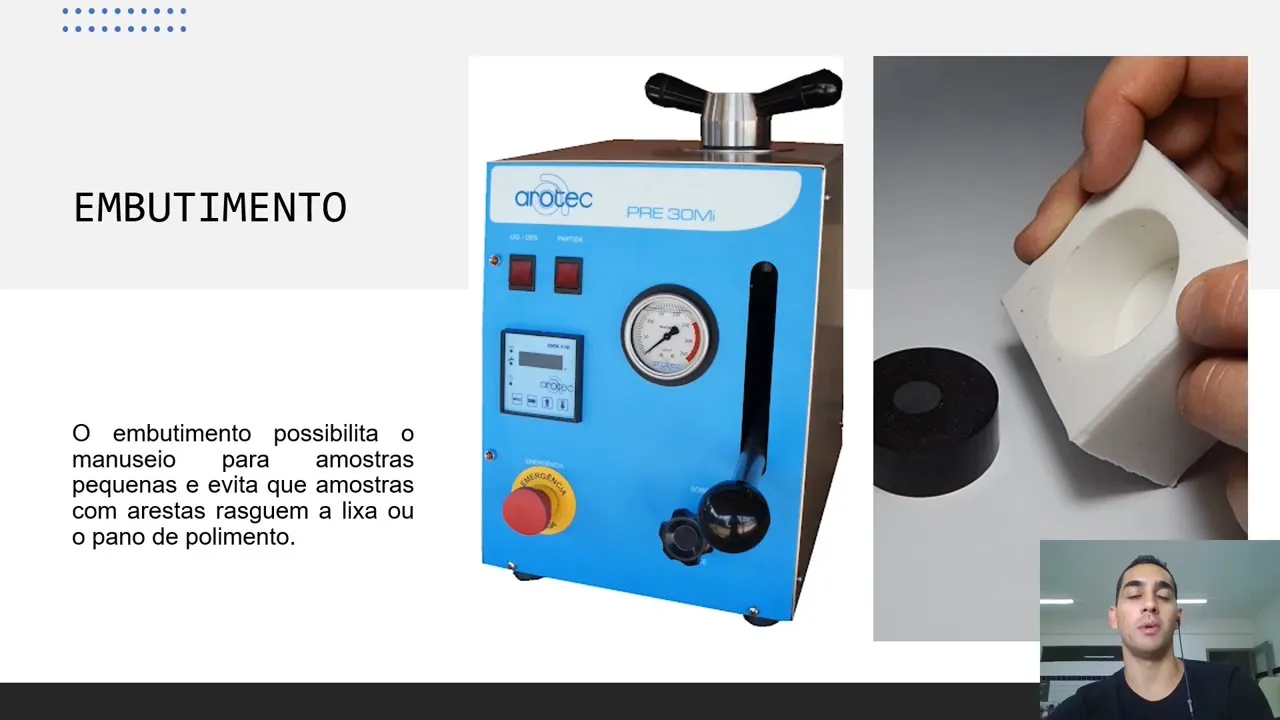

prova uma amostra para análise após realizar o corte se a próxima etapa será o embutimento diz corpo de prova dessa mostra Beleza então embutimento possibilita o manuseio para amostras pequenas e a vida que amostras com arestas razão EA lixa o pano de polimento certa quando você faz esse corte amostra normalmente é fica muito pequeno e não é possível de manusear ela tá é e portanto a gente faz o embutimento ou seja coloca um corpo em volta ali daquela moto para que a gente possa manusear no momento do lixamento momento do polimento e da análise micrográfica

Ok existem basicamente dois tipos de e multi mento embutimento a quente utilizando né uma máquina e para embutir e o embutimento a frio que utiliza um molde e resinas Beleza então vamos ver aí as diferenças desses tipos de embutimento as dimensões padronizadas é por norma para as amostras que vão para o embutimento devem ser né é 10 a 15 MM no máximo aí de lá de comprimento das mínimas que o máximo de altura e 10 a 15 MM no máximo de profundidade né isso para mostras quadradas né Você pode considerar esses valores também para diâmetros

beleza no embutimento você fica ali com 30mm de comprimento de diâmetro e 15 MM de altura do seu corpo já embutido você vai ter mais espaço ali para pegar o corpo de prova ok a gente vai está o embutido era Vamos falar agora um pouquinho sobre embutimento a frio nesse caso a gente utiliza uma resina junto com catalisador então é uma resina de polimerização rapidão resina sintética né de polimerização rápida junto ao molde plástico o molde vai ser o de silicone né ou de plástico e partir de como a gente vai viajar no vídeo beleza

algumas informações importantes preliminares né quando a gente coloca a morte do corpo de prova dentro do molde já para ser embutido é necessário que ele esteja perfeitamente limpo porque ele não tem nenhum tipo de gordura né porque porque se ele acumular qualquer tipo de óculos do gordura em seu entorno momento que você tá embutindo vai ter ali um pequeno vai ficar um pequeno espaço entre amostra e o embutimento e naquele pequeno espaço pode ser no momento de chamego momento do polimento É pode ser que fica incrustada ali a a água né algum pedaço a base

algum alguma particular abrasiva e Oi Siri isso aí vai acabar com vai gerar alguns efeitos que a gente ver mais na frente como é que vai acabar com a sua microscopia Tudo bem então é necessário que a amostra seja limpa como pode ser com álcool isopropílico né é um álcool indicado para isso é mas também às vezes você pode realizar limpeza ultra-sônica tá bom da morte então vamos ver aqui um videozinho que Vai facilitar para gente aqui o entendimento nesse caso aí ó vamos lá nós temos há dois tipos de molde né É aí tá

mostrando já uma amostra embutida é aqui nós temos dois moldes ó eu Esse aí que ele tá pegando tá é o mal de eu de silicone e o outro é o bipartido tá mal de de plástico e partido bom E no caso do Mal de Mim partido você tem que utilizar ali um dizimou durante né porque senão ele ficava o embutimento você não consegue retirar a resina de dentro da moldura colocou aí a morte net a está limpa dentro do primeiro molde né vou colocar a mostra também no molde de silicone né que é mais

flexível não precisa de dizimar durante beleza e vamos lá então vai fazer a mistura né ali utilizando uma balança da resina com catalisador então levou a balança aí vai fazer agora na mistura coloca na primeira resina beleza o meu remédio peso né e dependendo da proporção você já sabe a lei quanto que tem que ter de cada um é bem então digamos sair duas partes para uma parte do catalisador é do Jardim uma do catalisador você pode apresenta 20 gramas aí de resina e 10 gramas do catalisador você pode também fazer a transformação em volume

né caso queira né para uma produção mais alta por exemplo bom então põe o catalisador né ele vai lá na balança você já sabe o quanto que falta e aí mistura direitinho e para realizar o embutimento aí você quer tá aí né misturando a gente vai para o agora no molde por isso não mude tudo bem o velho o colocando do primeiro molde né no mal de plástico bipartido no segundo que é o molde de silicone Isso é passado um tempo aí né aí vai ser feito a retirada né da amostra já embutida ela pegou

o primeiro de silicone já tirou sem sem ajuda de nada olha como ficou meio opaca aí né a mostra embutida morte tá ali no centro certo o hino mal de bipartido ficou bem mais transparente né não ficou pouco a rugosidade superficial é o embutimento né dependendo da aplicação isso é bem útil certo você consegue ver ali o quanto que você já de bastou mas poderia fazer a medição também mas isso é dessa forma você consegue enxergar né por dentro é mais interessante em algumas aplicações tudo bem Então é isso aí seria o embutimento a frio

nos passar aqui bom algumas informações importantes do embutimento a frio utilizamos né resinas autopolimerizáveis normalmente resinas epóxi líquido mais o catalisador né que é o acelerador certo é também pode utilizar pigmentos para dar qual embutimento a organização ou cura ocorre a Frio então até 50 graus Celsius nem existe uma reação exotérmica ali né do da resina com catalisador E aí você vai chegar né Há mais ou menos 50 graus Celsius mas não é uma temperatura que vai alterar nada na microestrutura do material tempo de polimerização 0,2 a 24 horas desde então 0,12 horas até 24

horas aprendendo da resina e catalizador e da quantidade relativa vantagem embutimento de amostras maiores E além disso né você a gente vai ver aí que me embutimento a quente a gente também não chega a temperaturas muito elevadas que possam é alterada com estrutura mais o Pode sim no caso embutimento a quente Tem algum tipo de difusão mas não vai chegar alterar microestrutura do material não Beleza então a vantagem embutimento de amostras maiores precauções tamanho da amostra quantidade de resina Tempo de Cura uso de desmoldantes né no caso né da mou e em plástico bipartido limpar

bem amostra né que a gente viu pode ser o álcool isopropílico e eu devo exemplo também do a limpeza ultra-sônica tá uma Cuba azinha né com álcool ultrassônico é a limpeza ultrassônica utilizando álcool né como como meio bom Já não embutimento a quente amostra a ser analisada é colocada em uma prensa de embutimento com uma resina sendo que o mais comumente utilizado é a baquelite de baixo custo e dureza relativamente alta esse tipo de movimento é muito comum certo ele é mais rápido né você termina tendo ali uma eficiência ganha um pouco de tempo no

processo esse processo né e preparação metalográfica é um processo demorado galera é porque porque a gente passa né para o corte é limpeza embutimento lixamento e polimento pode demorar muito né é isso depende muito da experiência do operador também né E aí você vai fazer análises ainda microscópica e é fazer a limpeza novamente no caso análise muito então são muitas etapas e se demora um pouco é às vezes ainda tem um ataque químico né não falei também tenho ataque químico é isso é mais rápido Tudo bem então vamos assistir um vídeozinho aqui no embutimento a

quente é que a gente entenda melhor Tô no caso essa embutidora quente que a gente vai ver aí a mesma que utilizava no laboratório da UFRN no caso né Você tem uma pequena Mostra aí não sei qual é o material né de alguma as provavelmente EA baquelite né o Bate a leite em pó aí certo marca Leite Preta você tem de outras cores também né verde eu tava muito a ver tudo bem ali você tem né o manômetro ali onde você vai ver a pressão e aqui tá dentro da prensa para você ter um valor

ali que no caso de vai depender da prensa né mas que essa presença aí vai vir senha 150/180 é um quilo quilo Pascal apagando lembra a unidade tudo bem mas você vai depender da prensa né ele tem as instruções né para casa prestam colocou amostra lá já tá colocando abaixo ele se é interessante que se utiliza aí o o operador não utilizou um funil Mas é interessante que se utilize é colocou por cima ali né aquela pecinha para você poder fechar a ali dentro é isso aí você pode ajustar o tempo e temperatura tá a

temperatura que vai ficar lá dentro né Para que aquele possa se transforme né e em fase líquida e posteriormente né vai sua mãe faz e solta Você ainda teria uma fase de resfriamento aí você já tá aplicando pressão na embutidora a quente aplicou uma pressão ali é fica entre os dois últimos dias se você deixa eu já na temperatura tá você regulou a temperatura ali a primeira fase aquecimento 10 minutos faz revelação da estão você deixa acontecendo durante 10 minutos né ali você já já tem a morte motivo e depois deixar refrigerar por sete minutos

mas não pressão acima de 100 abaixo de 150 a unidade não foi falado na cidade não sei se é Barro Pode ser que seja né Ah beleza então ó feito esse processo né já resfriou você libera a válvula linda a pressão né já pode retirar amostra né fecha de novo para conseguir levantar a morte ali o pistão né que tá bem por aí dar para uma da máquina E aí você já tem amostra embutida pessoal olha só a morte já está embutida né Olha Ela ali no centro e aí você já pode retirar as rebarbas

para poder trabalhar posteriormente essa mostra ok Olá pessoal então a gente tem algumas informações aqui em relação a uma embutimento a quente são utilizados né para fazer o embutimento materiais termoplásticos Beleza então um mais utilizado é é a baquelite e a Lucy ti certo sua mãe são materiais termoplásticos né normalmente o número de medidas isso aí vai é o copinho né a gente tem é de 2 a 5 medidas tá é a baquelite tem cor prata tem outras cores preta né Tem mas tem outras cores também tá a Lucy tem a cor transparente não sei

informar se outras cores pressão 125.150 quilograma-força por centímetro quadrado é milímetro quadrado não tá as suas mínimos quadrados aqui tenha nem ia ser uma pressão muito alta acho que a morte nem a suportar tudo bem tá essa centímetro por centímetro quadrado beleza tempo de aquecimento da baquelite nessa a 15 minutos aqui é a senha dos cinco minutos resfriado né Isso aí depende muito né do de laboratório para laboratório do que você quer né a boa prática aí pode indicar um tempo maior de aquecimento 15 minutos de resfriamento 10 minutos isso vai depender tá valendo é

importante lembrar que quanto mais tempo né amostra estiver submetido a uma temperatura relativamente alta né de 180 graus mais ou menos aí é que é o que chega aí algum embutimento a quente Isso facilita a difusão de determinados componentes da microestrutura Então se a gente sabe que existe essa sensibilidade para que ele material bom né Talvez seja mais interessante eu uso embutimento a Frio até por uma questão Dimensional também né as vezes a temperatura mais elevada a 180 graus ela vai é promover ali uma deformação né É no material muito grande é uma deformação não

não na verdade uma dilatação desculpa tá então pode promover essa dilatação que aí quando terminar você embutimento que é que vai acontecer a mostra vai desprender ali do material em que foi embutida Tudo bem então isso é isso é muito prejudicial Porque nas próximas etapas com certeza vai entrar ali é uma água álcool e vai promover oxidação naquela borda e você vai perder aquela preparação que você fez tudo bem então isso tudo tem que ser avaliado vai vai depender do material vai dormir aplicação Ok bom alguns defeitos aí encontrados no embutimento a quente né se

fenda circumference a causa a sensação de umidade né lá da baquelite de solução gasosa durante o embutimento quais são aquecer resina previamente né o e no casado e solução gasosa durante embutimento diminuir momentaneamente a pressão de embutimento durante o estágio de fusão né fenda Radial sessão da mostra é muito grande para uma pequena área de embutimento o jeito seria aumentar o tamanho da de movimento né ou diminuir talvez a a área da Morte nessa seção da morte corpos-de-prova com arestas corpos de prova para reduzir o tamanho da Morte também é ausência de fusão pressão de

movimento insuficiência correção aumentar a pressão aumento da área superficial também pode ser uma causa da ausência de fusão com pó fechar rapidamente a seringa de embutimento e aplicar a pressão para eliminar pontos de cura espaços beleza por fim teremos aí os flocos de algodão a causa ausência de fusão da resina né E aí para corrigir Você pode aumentar o tempo de aquecimento e a resina pode estar úmida é para Quantos dias você pode sercar resina antes do seu uso beleza pessoal Essa foi a nossa aula de número dois né falamos aqui né do corte falamos

rapidamente sobre a limpeza aí do embutimento legal dei uma pesquisada Já que eu não coloquei aqui nem uma imagem sobre limpeza com álcool isopropílico na metalografia e limpeza com ultrassom na metalografia tudo bem só até a próxima aula tchau tchau tchau [Música] E aí
