olá pessoal sejam bem vindos ao mundo da elétrica no vídeo de hoje eu vou falar sobre o esquema de distribuição de um prédio bem antes de iniciar o nosso assunto vou deixar o convite para você se inscrever no nosso canal ativar o sine do youtube para receber as atualizações e se gostar do vídeo deixa o lar vamos lá pessoal [Música] o juliano e me mandou uma mensagem perguntando como fazer a instalação de que de 6 interligados em uma residência de quatro pavimentos que passou outros detalhes da instalação eu preparar esta roupa para ajudar a entender
melhor como funciona a distribuição de unidades coletivas ou seja instalações com vários apartamentos e aqui na descrição vão deixando o e-book bem legal sobre desenho arquitetônico que vai te ajudar a melhorar a sua leitura de projetos elétricos que eu sei que é uma grande dificuldade do pessoal aqui do canal a entender bem como fazer uma instalação deste tipo é importante primeiro saber luiz projetos elétricos porque no caso de uma instalação desse porte é necessário um projeto elétrico e dentro do projeto de um prédio de quatro andares com vários apartamentos vai estar o desenho da promadeira
elétrico pois é mas o que é com uma pomada elétrica aprovada elétrica é o desenho do esquema que vai representar a instalação elétrica do plano vertical este desenho mostra a interligação de toda a instalação contendo basicamente caixa seccionadora alimentador geral de baixa tensão quadro geral de baixa tensão centro de medidores caixas de passagem alimentadores dos quadros de distribuições parciais e dos quadros terminais poder de todo o sistema elétrico de um prédio em um só desenho permite uma compreensão clara das interligações existentes entre os diversos andares e setores um prédio ou instalação também permite uma rápida

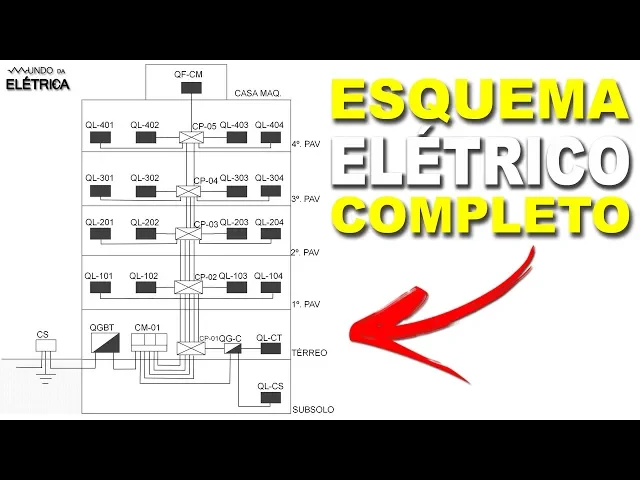

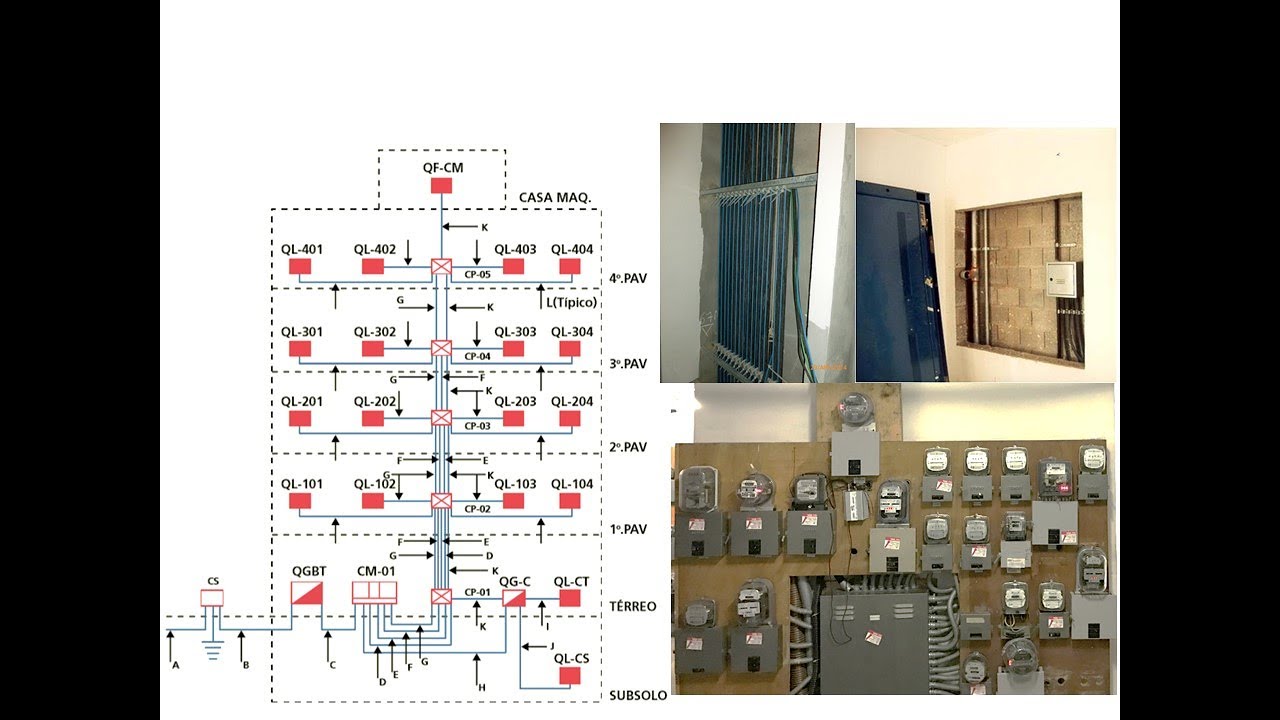

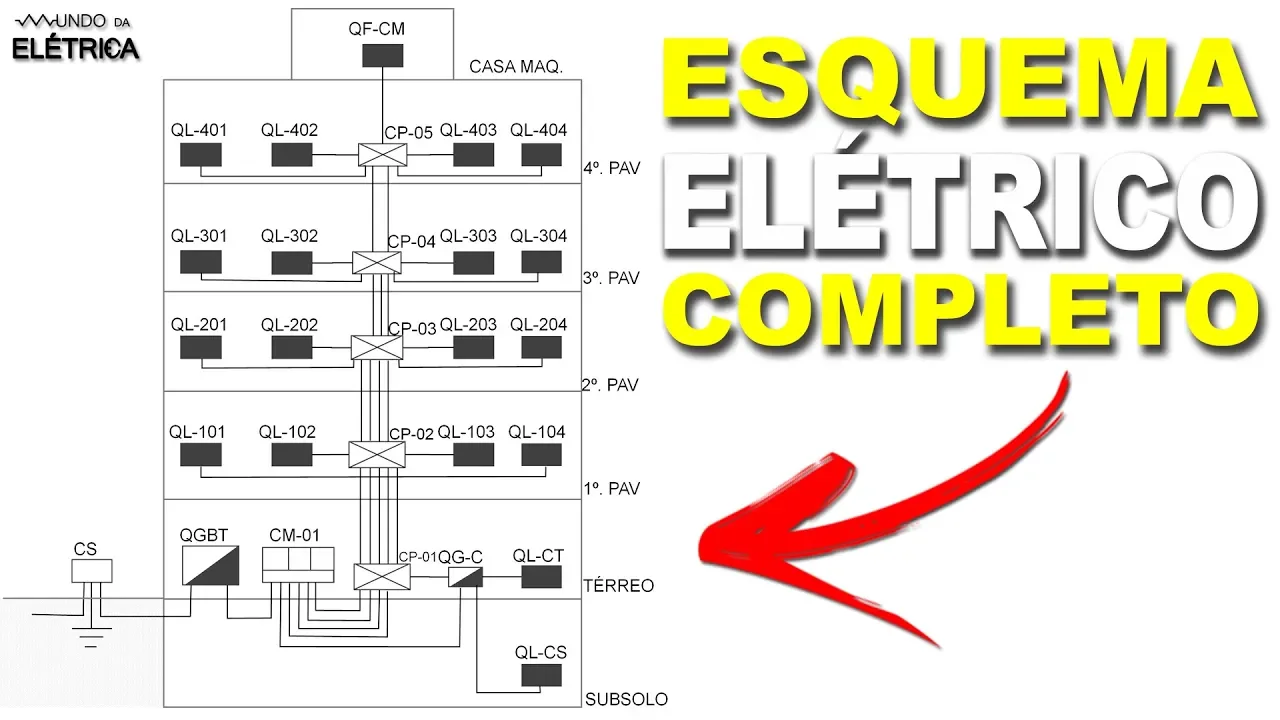

identificação das bitolas dos eleitos adultos dos condutores que os interliga justamente porque estes dados constam do desenho da promadeira é pessoal a pomada elétrica não é um diagrama pois não mostra esquema de ligação de carros ou seja ela mostra a distribuição dia é produtos e caixas nesse exemplo que está aparecendo na tela temos uma pomada elétrica de um prédio de quatro andares e subsolo um detalhe com fumo de quem está lendo projetos são as siglas que aparecem nos quadros como por exemplo que gbt que é o quadro geral de baixa tensão ou que efe que
o quadro de força além de muitas outras siglas que podem aparecer não existe uma norma para padronização dessas siglas e elas nem sempre estão descritas em projeto por isso é natural surgir dúvidas nesta prova do nosso exemplo temos uma tabela explicando exatamente onde se inicia e até onde vai cada um dos eletrodos cada trecho de alê produto recebe uma letra para facilitar a identificação observe que nós colocamos o significado de cada sigla para que vocês possam ir se acostumando com elas o eletroduto a se inicia no ponto de conexão com a concessionária e vai até
a caixa seccionadora que é uma caixa de inspeção para conexão dos cabos de entrada da instalação a sigla css significa caixa seccionadora o eletroduto bb da caixa seccionadora até o qg bt como já falamos significa quadro geral de baixa tensão essa sequência inicial aprovada varia de acordo com a concessionária de energia o eln e produtos e vai do que gbt até à cnn zerolo a sigla semi significa caixa medido dura e 101 é a padronização do tamanho e modelo da caixa existem vários outros falam de cm que podem ser usados de acordo com a necessidade
e das concessionárias a partir da caixa de medidores inicia a distribuição para os andares e também para o condomínio o eletrodo tude alimenta o primeiro pavimento ele vai da cm 01 até a cp 02 a sigla cpi significa caixa de passagem logo após a cmb 01 a certeza era 11 que é usada para interligação dos carros e também para a passagem de cabos do condomínio o eletrodo tude passa pela certeza 01 e finaliza da certeza 2 o eletrodo é alimento segundo pavimento ele vai da cm 01 até a certeza 03 passando pela cp 0 e
pela cp 02 o eletroduto efe alimenta o terceiro pavimento ele vai da semes zero até a certeza era 14 passando pela certeza um cd 02 e certeza 03 o eletroduto g alimenta o quarto pavimento ele vai das semis zero até a certeza 14 passando pela cp 06 02 e 03 e 704 eletroduto h alimento condomínio ele vai da semes 0 até o qg c que a sigla usada para 4 geral do condomínio lembro do twitter vai do qg c até o que lct que a sigla para quadro de luz do condomínio térreo o eletrodo tj
vai do qg c até o que lcs que a sigla usada para quadro de luz do condomínio subsolo o eletrodo tucá vai do qg c até o que fcm que é a sigla para quadro de força casa de máquina este é um produto passa pela certeza um cd 02 cp 03 certeza 04 e 05 os eletrodutos l alimentam os ql apto tipo de cada caixa de passagem saem populações individuais para cada apartamento alimentando-os ql quadro de luz a sigla que l apto tipo significa quadro de luz com o número do apartamento ea palavra tipo significa
de todos os quadros de luz de cada um dos apartamentos são iguais com o mesmo dimensionamento esta aula é importante para mostrar como funciona a distribuição elétrica em apartamentos em prédios espero que esse conteúdo ajude r e todos que possuem dúvidas sobre unidades coletivas e antes de encerrar o vídeo quer lembrar novamente para clicar no link da inscrição e baixar o seu e book material elétrico de boa qualidade gratuito você não vai querer perder essa oportunidade não é mesmo bem então é isso pessoal espero que tenham gostado desse vídeo se tiver ficado alguma dúvida se
inscreva no canal e deixe sua dúvida aqui embaixo só ajuda pode virar um vídeo do mundo da elétrica visite também o site mundo da elétrica ponto com.br é isso aí pessoal e até o próximo vídeo
