o Olá esse é o segundo vídeo do conteúdo de resinas compostas no ensino remoto emergencial da disciplina de materiais dentários no primeiro vídeo vocês viram a composição química das resinas compostas e quais os componentes desse material e nesse vídeo A gente vai ver a classificação das páginas compostas por materiais eles podem ser classificados quanto a seu escoamento conta o tamanho dessas partículas e quanto ao método de ativação e nesses vídeos nessas aulas a gente vai focar nos dois por nas duas primeiras classificações uma vez que Considerando o método de ativação a gente tem a utilização
majoritariamente das resinas que são ativadas por luz e as resinas que são quimicamente ativados Ela já tem entrado em desuso ao longo dos anos então uma vez que todas as resinas que a gente vai ver nas outras duas classificações são ativadas por luta a gente vai focar nas diferenças que são mais facilmente encontradas nos produtos comerciais que são que influenciam a nossa prática Clínica Quanto é o escoamento Então as resinas elas podem ter um alto um médium baixo escoamento e são quantas meninas de altos com a mente elas também são conhecidas como resinas flor ou
resinas fluidas elas são Regina de baixa viscosidade e ela tem como vantagem a adaptação desta resina as paredes da cavidade então quando a gente insere a resina dentro da cavidade a ser restaurada ela vai fluir por todas as áreas do do dente adaptando adequadamente a essas paredes no entanto para poder ter essa fluidez elas em geral apresentam uma menor porcentagem de carga e somente ao conteúdo de polímero em relação ao conteúdo inorgânico e faz com que essas resinas tem uma alta a contração de polimerização além disso como vocês viram na primeira parte dessa aula as
cargas inorgânicas elas são responsáveis por elevar as propriedades mecânicas das resinas e ao reduzir esse conteúdo para ganhar uma fluidez maior a gente tem as propriedades mecânicas associadas esse material Campo esse motivo em geral a gente tem algumas limitações na aplicação dessas resinas na prática clínica de aquelas tem uma menor propriedade mecânica então Aqui nós temos um exemplo de uma resina flor tem uma apresentação comercial dela é uma seringa e nesse caso ao pressionar o ângulo dessa dessa seringa é possível fazer com que a Regina escolhi sendo capaz de ser aplicada diretamente dentro do da
cavidade que a gente não precisa de nada de nenhuma espátula ou nenhum outro material neutro instrumental para fazer com que essa resina seja colocada diretamente dentro da cavidade eu já aprendi na Semed escoamento precisam de uma espátula que possibilite a intenção delas elas não tem o escoamento tão grande quanto às vezes nas subidas que seja capaz de gente aplicar diretamente na cavidade Então essas são as resinas que a gente vai conhecer como as exibidas microhíbrida microparticulados uma híbridas que a gente vai ver daqui a pouco e ela apresente como a gente pode ver aqui nessa
imagem e uma resistência ao escoamento ela não tá fluindo como fui a resina de Alto escoamento a gente vai precisar de uma espátula para coletar essa resina e aplicar ela dentro do da cavidade Apesar dela precisar de uma espátula é de fácil manipulação Então à medida que a gente vai aplicando uma leve força sobre a resina ela vai se adaptando as paredes da cavidade sem nenhuma dificuldade O que é diferente das resinas de baixo escoamento ou compactáveis ou condensáveis nesse caso a gente tem um escoamento muito baixo uma fluidez baixa e ela tem essa vida
ela tem uma manipulação semelhante é um amalgama Então esse precisa de uma maior pois até adaptar esse material na cavidade no entanto vocês proventos não vão ter contato com esse tipo de resina aqui também já tá já se encontra em desuso algum tempo as principais acabam seguindo as resinas fou mas Principalmente as resinas de medicamento e a outra classificação que nós vamos ver nesse vídeo é quanto ao tamanho das partículas inorgânicas eu senti olhar esse quadro da evolução dos compostos dentais ao longo dos anos a gente vê que a partida o fim dos anos 70
a principal modificação que se observou nas resinas compostas está relacionada ao tamanho das partículas antes disso a gente vai ver modificação dos monômeros modificação No método de ativação Mas a partir das estabelecimento do bgn a e da Campo quinoa na como monômero e o médico de ativação mais eficazes a gente vê que as partículas inorgânicas que foram colocadas dentro das usinas foram sendo alteradas e daí a gente passa de partículas que são de tamanho macan indo para partículas que são micro e partículas que estão usando o tamanho dessas partículas vai determinar muitas propriedades do material

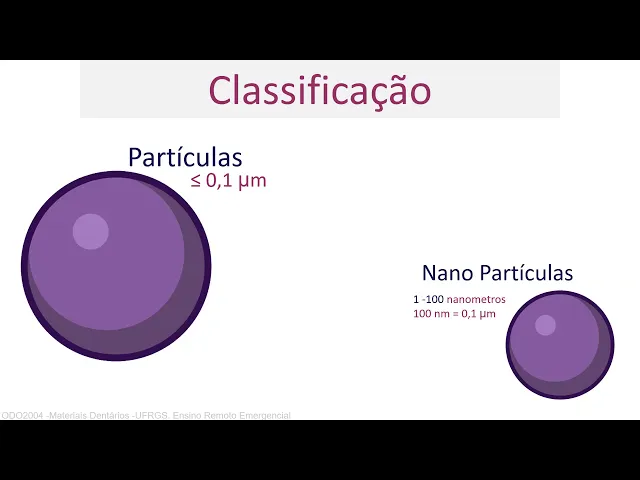

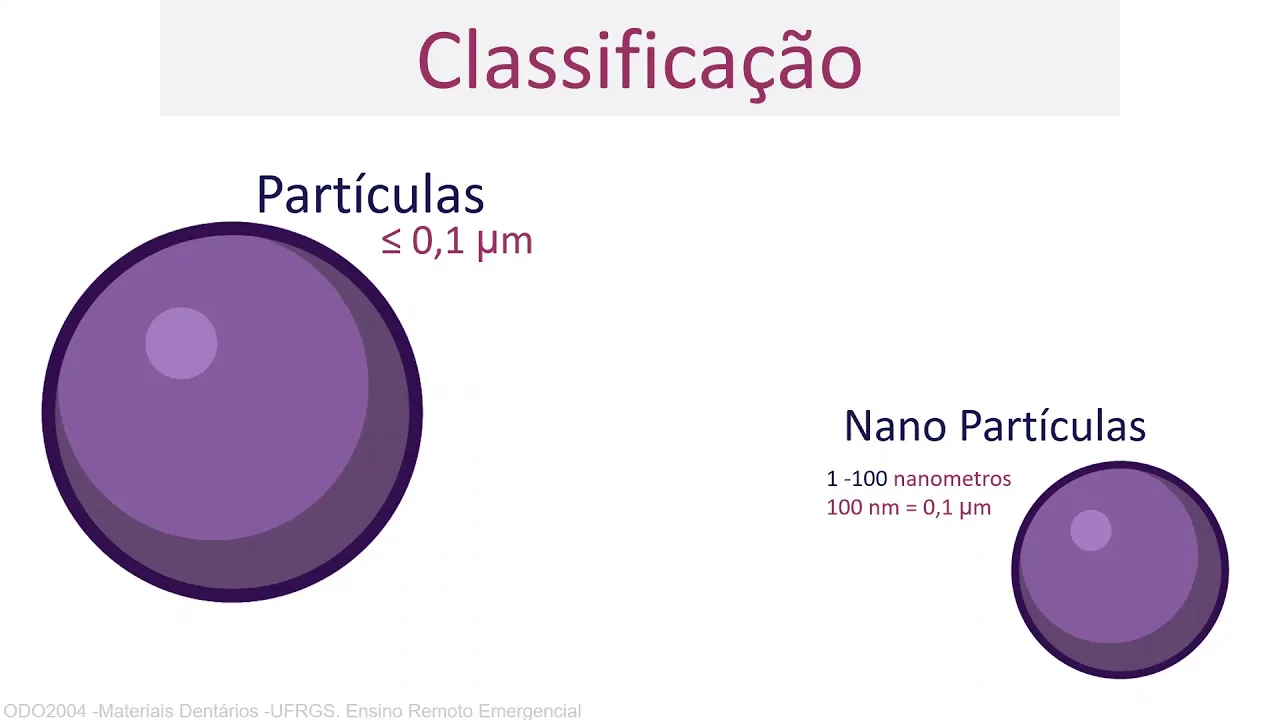

então tem que ter em partículas O que é tão grande que são micro ou macro partículas que tem mais de 10. Um micrômetro a gente vai ter algumas propriedades sendo conferida dessa resina enquanto apresenta de nanopartículas vai modificar as propriedades de materiais e e o que muda Principalmente nesse caso é a quantidade de carga inorgânica que a gente vai conseguir colocar dentro da Regina então gente tem partículas maiores o volume de partículas que vai perdendo da resina ele é diferente uma vez que a área de superfície da resina ela é menor muita gente tem nanopartículas
área que foi fique dessas partículas ela é muito maior e a gente vai precisar de mais Regina para molhar essas partículas que adequadamente inseri desperdiçar essas partículas dentro da resina logo a gente vai ter e gerar um conteúdo menor de partículas dentro de conteúdo inorgânico Total dentro da resina é uma estratégia que é utilizada para controlar também as propriedades desses materiais e variar essa parte costurar partículas de tamanho maior e parte polícia menor formando resina as resinas são chamadas de híbrida micro hibrído libido Então nesse caso a gente vai ter tanto partículas de tamanho tamanho
nanométrico quanto partículas de tamanho micro uma câmera diferenças entre essas partículas vão determinar dentro da resina propriedades Estéticas e propriedades mecânicas principalmente bom então as primeiras partículas inorgânicas que foram incorporadas resinas é um partículas e tamanho máquina então partículas que tinham entre 10 e 50 micrômetros com essas redes com essas partículas entre da resina composta foi possível obter materiais com elevadas propriedades mecânicas então a gente conseguia fazer restaurações posteriores com esse materiais que forma adequada mas as propriedades mecânicas óticas eram muito ruins com estas partículas grandes e irregulares é muito difícil a gente ter um
polimento adequado porque a resina ela não consegue ter uma lisura superficial sempre vai se manter uma rugosidade sobre esse material e por conta disso para permitir que a gente conseguisse utilizar essas resinas também dentes anteriores a gente passou por uma evolução das partículas que começou com o desenvolvimento de partículas de tamanho micrométrico então partículas micro as resinas microparticuladas foram desenvolvidas com partículas entre quarenta e cinquenta metros e elas apresentavam já uma propriedade Ótica adequada Então ela tinha levado a estética no entanto elas não conseguiram atingir as propriedades mecânicas adequadas para ser utilizada em todas as
aplicações em todas as restaurações bom então para Balancear essas propriedades óticas pego garantir a estética como as propriedades mecânicas a aventura entre partículas de tamanho a cru com partículas de tamanho micro foi utilizada nas resinas e fibras para ter uma adequada estética e e adequadas propriedades mecânicas e isso foi evoluindo ao longo do tempo Principalmente nos anos 90 nos dois mil em que a gente teve as resinas com nanopartículas sendo produzidas e esses essas partículas foram adaptadas tanto em relação ao seu tamanho e como em relação à sua forma para que se obtivessem propriedades estéticas
propriedades óticas que conseguem mimetizar muito bem à estrutura dental então Principalmente as partículas Não elas conseguem enxergar a brilho tem outras ideias muito parecidas do que a gente observa o dente e essa utilização das partículas vem com uma mistura dessas partículas no com partículas maiores que a reforçar faz com que essas novas mais recentes resinas sejam capazes de ser utilizadas tanto para restaurações estéticas quanto para restaurações que precisam de uma resistência mecânica maior ó e aqui a gente vê que apesar desse desenvolvimento as resinas que tem as partículas maiores ela ainda continuam tendo os maiores
valores de resistência à flexão de módulo de elasticidade mas as resinas que tem no partículas ela atingem valores bem similares em resistente então elas conseguem tanto ser aplicadas em áreas anteriores quanto áreas posteriores enquanto a gente vê que as resinas Ltda síndico ou particulares ela ainda não conseguem ser utilizadas para aplicações diferentes pra áreas diferentes em diferentes e é Independente de qual resina a gente vai estar utilizando a gente sabe que todas elas pela sua composição química passa um processo de contração de polimerização durante a fotoativação que apesar das mudanças a matriz polimérica que aconteceram
há muitos anos atrás ou da utilização de carga de inorgânicas que também reduzem essa contração todos os monômeros metacrilato cês inclusive geniatech Dani aqui nos serviram a composição das resinas todos eles passam por modificações volumétricas durante a polimerização Então os monômeros que estavam livres E à medida que eles vão se unindo isso modifica o volume da resina como um todo isso é conhecido como a contração de polimerização gente pensa no efeito dessa contração numa restauração a gente pode ver por esse exemplo em que a gente tem o dente e uma restauração então o efeito da
contração vai se dá principalmente nessa interface entre o dente a restauração a contração gerada aqui na resina vai causar uma atenção nessa em fácil e essa atenção pode afetar a resistência de união entre a restauração e o dente Então a gente vai precisar de estratégias para reduzir essa tensão causada aqui na entre Fátima vez que a gente sabe que a contração de polimerização existe na resina aí só precisa fazer com que ela não uma pet a nossa restauração e olhando mais de perto é sua mãe tem Face adesiva que foi submetida a uma tensão de
contração de polimerização maior então a gente vê que ela foi danificada e essa danificação pode gerar uma maior degradação na interface e ao longo do tempo uma menor longevidade da Restauração enquanto que a gente tem uma menor e contração ela sempre faz só vai se manter e integrado exam vai se manter adequada e a gente pode ter uma melhor o melhor desempenho dessa restauração ao longo do tempo e para reduzir o efeito dessa atenção nas nossas restaurações as resinas compostas convencionais são utilizadas com uma técnica incremental então nesta técnica a gente vai usar pequenos incrementos
da resina composta a fim de evitar que essa contração seja impacte na qualidade da resina na qualidade da Adesão dessas restaurações Oi e essa técnica vai ser utilizada para reduzir a influência da tensão de polimerização e do fatores e nas nossas restaurações o fator ser razão em que as superfícies Livres a superfície da de Midas quanto maior fator ser significa que eu tenho mais superfície da de Idas e menos superfícies Livres EA uma menor quantidade dessas superfícies Livres faz com que eu tenha menos regiões que consigam dissipar essa atenção de polimerização aumentando essa atenção na
interface ali na parede que conecta resina composta com o dente tão aqui nas imagens tem Cinco exemplos de diferentes configurações de cavidades que vão resultar em diferentes valores por fatores e sentimental no primeiro e o segundo exemplo a gente tem uma ou duas cavidades uma duas paredes sendo restauradas por esse material Oi e a quantidade de superfícies Livres é maior do que a quantidade de superfície da de lindas então atenção Vai sim sipar nessa superfícies livres e ela vai ser reduzido o impacto dessa atenção vai ser reduzido na superfície da de vidas já nos dois
últimos exemplos a gente tem mais maior quantidade de superfície da dele de uma menor quantidade de superfícies Livres Então imagina que a gente colocar um bloco de resina dentro desses dessas cavidades e fotopolimerizar sem nenhum controle a tensão gerada nessas paredes principalmente nas paredes Opostas pode aumentar não ela não vai se dissipar e ela pode aumentar a tensão nas nas interfaces podendo gerar algum dano essa interface adesiva e comente se viu a gente pode ter um problema de longevidade relacionado a esse e a essa atenção para minimizar essa atenção a gente vai buscar com a
técnica incremental transformar todas as nossas paredes em fatores ser menores como a gente então como nesse exemplo aqui a gente tem uma cavidade de classe um que é uma cavidade com uma elevado fator uma vez que são várias paredes para serem restauradas mas que a gente só tem uma parede que fica em contato fica lindo né ao colocar um pequeno incremento como vocês que a gente vem amarelo e unir apenas duas paredes a gente permite que no restante da resina essa tensão da contração seja dissipada e o efeito dela seja minimizado nas paredes então a
técnica incremental ela se baseia na na formação desses pequenos incrementos eles devem ter até 2 MM de tamanho de altura a polimerização após o assentamento da resina nessa nessa parte nesse entendimento a gente pode pôr Lima Eliza e assim a gente Cipa as tensões geradas favorecendo uma interface adesiva sem tensões e esses implementos vão sendo feitos aos poucos sem unir as paredes Opostas para evitar uma maior tensão e como vocês podem ver ao fim da Restauração a gente consegue utilizar esses implementos para Reconstruir com os pids e sucos e anatomia do dente sem Gerais atenção
de polimerização elevada e podendo prejudicar Nossa restauração de resina composta Então essas foram as primeiras partes sobre o conteúdo deles na composta ao longo do semestre a gente ainda vai ver alguns outros assuntos relacionados a esses tratamentos restauradores e lá no Moodle estão Capítulo de livro e um artigo científico que vocês vão poder utilizar com o material complementar para essa aula E aí
