Olá pessoal sejam bem-vindos ao mundo da elétrica no vídeo de hoje eu vou falar para vocês o que é pwm vamos lá [Música] pessoal bem pessoal provavelmente vocês já devem ter ouvido falar de fontes chaveadas vocês já devem ter ouvido o termo chaveamento ou controle de potência e isso tudo se refere também a pwm nós vamos ver exatamente o que que é isso pwm pessoal significa Pulse wid modulation ou modulação por largura de pulso mas vamos ver exatamente o que que é isso E como que isso funciona para isso eu vou falar um pouco sobre
controle de potência o que que é controlar potência por exemplo se eu tiver um ventilador e eu quiser variar a velocidade desse ventilador eu posso fazer isso através do controle de potência nesse motor então se eu mudar a potência desse motor de ventilador eu vou ter uma variação da velocidade desse ventilador da força né da quantidade de de vento que ele tá expelindo tá isso é um exemplo e uma maneira da gente fazer um controle de potência é eu usar um sistema em que eu tenha como modificar a tensão que chega na minha carga se
eu mudo a tensão que tá na minha carga eu mudo a potência dessa carga Então isso é uma maneira da eu fazer controle de potência Como que eu posso fazer um controle de potência simples eu posso colocar um resistor variável insere como a fonte se eu tiver um resistor variável em série com uma fonte eu consigo variar a resistência desse resistor e por consequência eu também vou mudar a tensão que chega Nessa carga porque quando eu coloco um resistor em série com uma carga eu vou criar uma uma diferença de potencial em cima do resistor
e isso vai afetar a diferença de potencial que chega em cima da carga então quando eu coloco um resistor variável pode ser um potenciômetro até um reostato em série com uma carga eu consigo fazer a variação de tensão que chega Nessa carga e eu consigo controlar a potência dessa carga então aparece um desenho de um diagrama para vocês de uma resistência variável insere com uma carga isso a gente chama controle linear de potência né eu consigo controlar a potência através de o resistor e esse controle é linear à medida que eu mudo a resistência eu
vou est mudando a tensão numa proporção a grande desvantagem de eu fazer isso é que quando eu crio esse sistema através de uma resistência eu jogo uma diferença de potencial em cima dessa resistência que basicamente vira calor então eu vou est colocando uma carga e o resistor variável vai virar uma carga insere com outra carga então eu vou ter consumo de ambas as cargas da carga que eu quero controlar a potência e desse resistor variável eu tenho uma tabela aí que eu fiz um exemplo em que eu coloquei uma carga que eu simulei lá 2
ohms com um reostato que vai variar de 2 Ohm até 8 ohms então coloquei quatro estágios aí para esse rostar 2 Ohm 4 Ohm 6 Ohm e 8 Ohm e E aí eu tenho uma uma uma fonte de tensão que tá fixa em 10 V vocês vão perceber o seguinte quando a gente analisa a potência da carga e a potência do reostato nesses quatro e variações de resistência do reostato vocês vão ver que em todos os casos a potência foi ou igual ou maior em cima do reostato do que na carga então o desperdício energético
em cima do reostato é muito grande né porque eu vou ter dissipação de calor em cima do reostato e vou ter a dissipação de potência da fonte então eu vou ter potência nos dois componentes já quando eu uso um sistema pwm eu posso diminuir isso né na verdade eu vou quase que eliminar e esse sistema de Potência em cima do reostato porque na verdade o que eu vou fazer eu vou transformar agora esse sistema em vez de eu ter um reostato eu vou ter um interruptor se eu tiver um interruptor ins sério como a carga
e eu conseguir controlar a abertura e o fechamento desse interruptor eu vou trabalhar com um sistema de pulso né eu posso e fazer a minha carga funcionar através de um sistema de pulso que é o que a gente chama de chaveamento eu posso chavear o que tá acontecendo ali na minha carga isso é e o sistema de chaveamento que basicamente é o pwm então eu consigo trabalhar com sistema de pulso e eu posso controlar esses pulsos E como que isso vai funcionar tá aparecendo aí o circuito para vocês em que eu tenho o interruptor ins
sério com a cara tá então tem aí uma potência um controle de potência através de chaveamento se a gente fizer o gráfico né eu vou ter dois momentos né o momento em que minha chave está desligada eu tenho o que eu chamo de ciclo de trabalho Inativo não tem nada acontecendo na minha carga o circuito tá desligado quando eu ligo a minha chave eu tenho o que eu chamo de ciclo de trabalho ativo e aí eu tenho potência na minha carga se eu fizer um sistema em que eu controlo o tempo que a chave vai

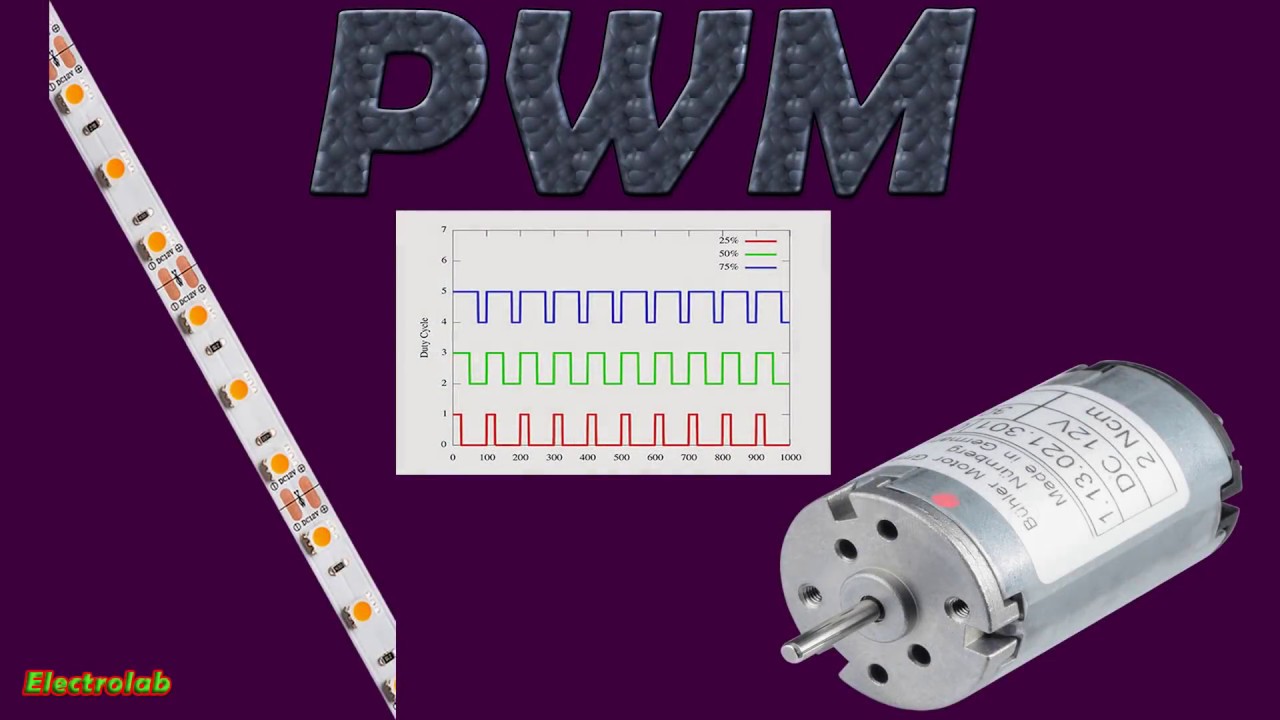

ficar aberta e fechada eu vou controlar a potência que vai est chegando na minha fonte porque eu também vou est controlando a tensão né nesse exemplo que tá aparecendo para vocês aí no gráfico Eu tenho um sistema que é a fonte tá me dando 10 V se eu controlar o chaveamento é em 50% do tempo ligado e 50% do tempo desligado lá no fim eu vou ter uma tensão média de 5 v por metade do tempo tá ligado metade do tempo tá desligado isso tá acontecendo eh bem rápido tá no dentro de um período eu
vou ter um ciclo de trabalho ativo e um ciclo de trabalho Inativo nesse caso aí eu defini 50% então eh a minha potência na carga vai est em 50% então vou ter metade da potência na minha carga nesse segundo gráfico aí que tá aparecendo para vocês eu coloquei 10% de ciclo ativo e 90% de ciclo inativo então a potência da minha carga tá em 10% então eu diminuí a potência da carga em 10% a grande vantagem do pwm que em Teoria no momento que a minha chave tá aberta eu não tenho nenhuma circulação de corrente
tá E nesse caso eu não tenho dissipação potência sobre o sistema de controle tá então Sistema de Controle que seria o interruptor nesse exemplo ele não vai ter nenhuma dissipação de potência a chave tá aberta não tem corrente circulando no momento que a chave tá fechada basicamente eu tenho uma resistência praticamente nula né em teoria na verdade vai ser uma resistência também nula E aí eu também não tenho dissipação de potência no controlador É lógico que isso em teoria na prática a gente tem sim uma certa dissipação mas em teoria o pwm ele funcionaria como
um sistema em que o eu vou controlar toda a potência da minha carga sem ter uma perda no meio do caminho que seria no caso lá do controle linear o reostato dissipando calor então eu vou ter um sistema de controle Sistema de Controle pwm que vai conseguir controlar a potência da minha carga sem eu ter perdas aí consideráveis no meu circuito bem pessoal basicamente é isso espero que tenha gostado do vídeo de hoje tiver ficado alguma dúvida deixa aqui embaixo nos comentários queremos responder e se é a primeira vez que está em nosso canal não
Não deixe de se inscrever e receber todas as nossas atualizações valeu pessoal e até o próximo vídeo
