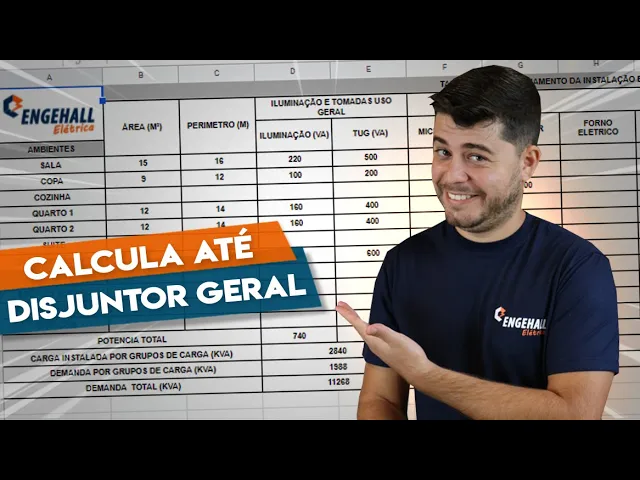

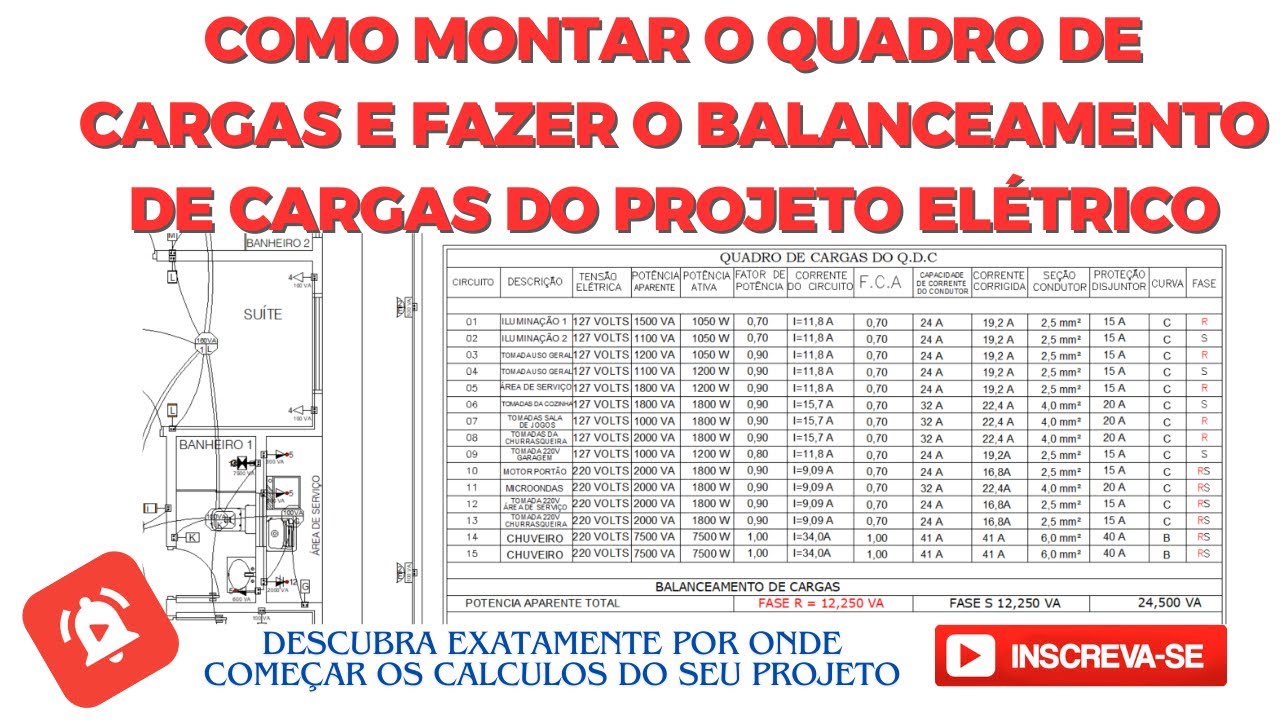

e [Música] para você que chegou agora nesse vídeo em busca de uma solução Milagrosa entre aspas para calcular o disjuntor geral de uma instalação elétrica tenho duas boas notícias e uma notícia ruim e aí qual delas que eu vou falar primeiro lugar é o cara fica triste pelo cara ficar tá vou mandar a notícia ruim então fala o que você quer de uma vez e a notícia ruim é que a solução que boa Holambra para resolver o problema não tem nada de milagroso na verdade ela é fruto de um estudo técnico detalhado sobre uma ferramenta usada em projetos elétricos chamada quadro de cargas a gente automatizam quadrinho de carga para facilitar as suas contas na hora de dimensionar uma instalação e o jeito simples rápido e também bem básico né para mim complicar muito e uma das notícias boas É Que Nós criamos esta bela justamente para compartilhar contigo assim você vai poder guardar no seu celular ou até mesmo imprimir né para quando você tiver numa obra as coisas ficarem mais fácil Estamos bem e já segundo notícia boa vou contar o longo da aula então bora primeiro ver como é que ficou a tabela que a gente criou para te ajudar na hora de fazer levantamento de carga para mim comer né e fala eu querido vocês acharam que eu não ia falar novamente não ia soltar meu bordão nessa chegando no aí fofa né a seguinte meu chapa vem comigo para dentro meu computador que eu vou mostrar como é que funciona essa tabela que a gente criou E como é que você vai poder aproveitá-la ao máximo pega o meus queridos aqui ó tá nossa tabela eu já preenchi ela para ficar mais fácil entendimento nosso aqui mas eu vou te entregar ela limpa ou seja não vai ter nada aqui ó não vai ter nada nem potência vai chegar assim para você tá vendo pega tudo Zerado Mas você vai preencher eu já preenchi para ficar mais fácil nossa aula aqui vou explicar então coluna por coluna linha por linha para ficar mais fácil né primeiro ali aquela tabela de dimensionamento da instalação elétrica e ela é dividida da seguinte forma aqui estão os ambientes Tá mas esse lado aqui a gente tem o ambiente para te dar uma listadinha aqui bonitinha aqui estão os ambientes tá aí tem o sala Copa cozinha o lote também você pode editar pode ampliar aumentar o número de ambiente fica à vontade o poder mexer nisso aqui lembrando que ela tá aqui em Excel ela tá na verdade no nesse formato do Google planilhas ai eu vou liberar lá no Google planeta você pode usar em Excel tanto faz e Aqui nós temos a área do ambiente e o perímetro dele porque a gente tem Calcular área e perímetro justamente para saber qual que é a carga de iluminação pela Norma então gente calcula eliminação pela área do perímetro pela área do ambiente e as tomadas de uso geral gente calcula pelo perímetro tá daqui a pouco eu explico isso Além disso estão que iluminação e tomadas de uso geral estão agrupadas num grupo de carga por que que a gente já grupo isso aqui no grupo de carga o que na hora de calcular demanda a gente junto essas potências aqui e as tomadas de uso específico outro grupo de carga são micro-ondas é praia forno elétrico chuveiro ar condicionado pode passar secador de cabelo e também colocamos uma coluna que chamada outros vai lembrar que você pode editar você quiser tirar aqui microondas e colocar aqui por exemplo já tenho frente passar mas se quiser colocar aqui uma máquina qualquer você pode colocar entendeu a gente já deixou micro-ondas é free a sugestão você pode editar e fazer o que você quiser tá bom Eu só não recomendo de Tá daqui para frente a la o chuveiro ar condicionado sede passar secador de cabelo isso a gente vai ter em praticamente todos os ambientes tá então tem todas as instalações esses quatro aqui chuveiro ar condicionado é quase todos vai ter E tem também a coluna outros que é bem tranquilo também de você preencher né Vamos ter um motor específico alguma coisa você coloca nessa coluna outros Aqui de acordo com o ambiente Tá bom então vamos lá começamos simular então a sala a qualquer área da sala não tá lá que é uma sala que ela tem três metros por cinco Então ela tem 15 metros quadrados 3 x 5 = 15 então Eu preencho aqui 15 qual que é o perímetro dessa sala é um período ele dá 16 porque de 16 eu tenho que somar né três mais cinco oi mais três que o perímetro é a soma dos lados dela né a soma total dos métodos lineares dessa sala então se eu tenho ela três por cinco que eu tenho 3 + 5 + 3 + 5 então dá 16 tá bom Oi e aí o cálculo em cima disso por exemplo a norma quando eu não sei qual que é a carga instalada né Eu não sei qual a lâmpada que o cliente vai usar eu tenho prever o que é Norma Manda então ela fala que para uma sala de 15 metros quadrados uma sala 3. 15 eu preciso de 220 v a Indy carga disponível a gente pode tem um ponto de iluminação ou mais pode porém dois. .
. Mas ele manda deixar de carga instalada 220 v a André watts isso Eva batismo é o pessoal confunde muito ver aí vamos mas na verdade ou aqui eu tô calculando para fator de potência unitário então É como se eu tivesse 220 watts instalado ali André vai pôr tudo LED não vai chegar no 220 não tem problema seja de mencionou para suportar isso aqui tá bom e o perímetro da dando 16 ele já calculou para mim aqui ó eu já preenchi que vai dar 500va de tomadas ou seja como ele 16 por nome eu posso colocar aqui no mínimo cinco tomadas então ele já falou para mim aqui quatro cinco tomates Então já calcular a carga cada tomada essa em Vá então aqui já tem 500 o instalado tá na sala não tem microondas não tem freio não tem for não tem chuveiro por aí vai tá bom na Copa mesma coisa a primeira coisa mídia área da copa é uma área vamos falar aqui três por três quando a 9 metros quadrados somando o perigo da 3 + 3 + 3 + 3 Valeu 12 então se deu 12 o perímetro só sem enviar onde é que tá essa informação gente na Norma traz informação tá na Norma Inclusive eu tenho aulas ensinando a calcular iluminação e também tomadas a vamos supor que não tem nessa copa não tem tomada de uso geral coloquei só tomada de uso específico pode colocar Deus geral pode se quiser pode colocar mas não que eu coloquei só de um específico só para simular uma carga para gente então eu coloquei aqui micro-ondas é Fai vai estar ligado na Copa e não na cozinha vamos falar que ela tá virada a não André você que anda certo aí não botar na Copa Então você tiver daqui já olhei para baixo vai mudar em nada tá é só você mover aqui então Digamos que nessa copa não tem tomadas não tem mais nada de micro-ondas se você quiser por aqui ó uma tomada nessa copa SP é uma pomada só nessa copa o suficiente a duas tomadas tudo que você mudar pode perceber que vai mudando aqui mudando aqui embaixo também aí ela cozinhe ó eu tenho calcular a área da cozinha coloca também Aí você vem aqui coloca número de tomadas Air Fryer nessie para a iluminação da sua cozinha Então você vai preenchendo Lógico eu deixei várias lacunas aqui mas é para você ir preenchendo de acordo com a necessidade só colocando aí logicamente quando é tomada de uso específico você coloca no caso a tomar a potência do equipamento então coloquei que micro-ondas aqui tem 1500 Watts uma é free tem 1. 900 aí que tomar de um específico o presente não tem forno nessa instalação não simulei mas eu simulei que eu tenho um chuveiro no banheiro social tivesse mais um chuveiro colocava o chuveiro aqui também no banheiro suíte E por aí você vai calcular agora mais importante tá aqui embaixo a potência Total depois você preencher tudo isso aqui nessa coluna que você vai ter a potência total de iluminação essa coluna Que horas você vai tá potência total de tomadas de uso geral e nessas colunas aqui você o preço de cada a tomada de uso específico dessa aqui somando essas potências na linha de baixo nessa linha 17 aqui ó a gente vai ter ó a soma da carga instalada nesse grupo de carga aqui que no caso a iluminação e tomadas de uso geral então a soma desses dois aqui ó 12 840 vendo aqui ó já tá automatizado aqui ó a gente já colocou a planilha automática Ela já tomou para você esses dois aqui o quê que eu sou meio por esse grupo e tomei por esse separado a esse grupo aqui ó ele é a soma de todas as tomadas de uso geral para o específico o que que eu sou mei porque a gente criou uma com cálculo gênero porque eu descobri a demanda Então vamos supor a carga instalada mesmo nessa nessa simulação minha que ela tá dando 14440 watts ou seja 14.
5 quase cavar então automaticamente eu tenho que jogar ainda um fator de demanda para dar diminuída o que que é o fator de demanda a gente ele diminui essa carga de 14 pontos 44 ele diminui isso porque ele falar nem tudo está funcionando junto que eu coloquei 5 tomadas nessa sala mas a usar nessa 5 tomadas nesse quarto aqui ó 404 tomadas não vou tá usando essas quatro camadas e por aí vai tá então basicamente ele foi somando cada uma dessas tomatinhos aqui ó ele foi tomando cada coisa dessa aqui entregou para mim uma uma carga instalada e eu tenho que calcular demanda que nem tudo vai funcionar junto então de uma forma genérica olha só a demanda para o grupo de quero ver a Olha a norma eu deixei uma forma genérica mesmo a norma é bem clara para mim a principalmente da Cemig você pode usar aqui pode mudar ela me dá uma constante de demanda de 0,7 Ou seja eu tenho que multiplicar a soma dessa iluminação e tomadas de uso geral aqui ó por 0,7 que ele vai diminuir para mim então eu peguei esses dois 840 multipliquei Por 0,7 que é um fator de demanda E lembrando que é um fator de demanda genérico você pode alterar isso se você quiser de acordo com a sua concessionária a gente colocou um genérico mesmo aqui só para simular a questão didática ele caiu que d2840 watts aqui ouvirá vamos falar assim e para uma demanda de 1988 vocês caiu de dois 840 para dois mil e aqui que foi o mais grotesco ou seja que é maior porque no chuveiro se você tem mais um chuveiro esse fator de demanda Ele só tem a cair então deu 11. 600 Aqui ó aí se a soma de todas as tomadas de uso específico automaticamente olha com a demanda caiu para 9 280 então somando a demanda do grupo de circuito de iluminação e tomadas de uso geral mas o grupo decide circuito de tomadas de uso específico eu tenho aqui Uma demanda total de 11268 vá tá de 11.
