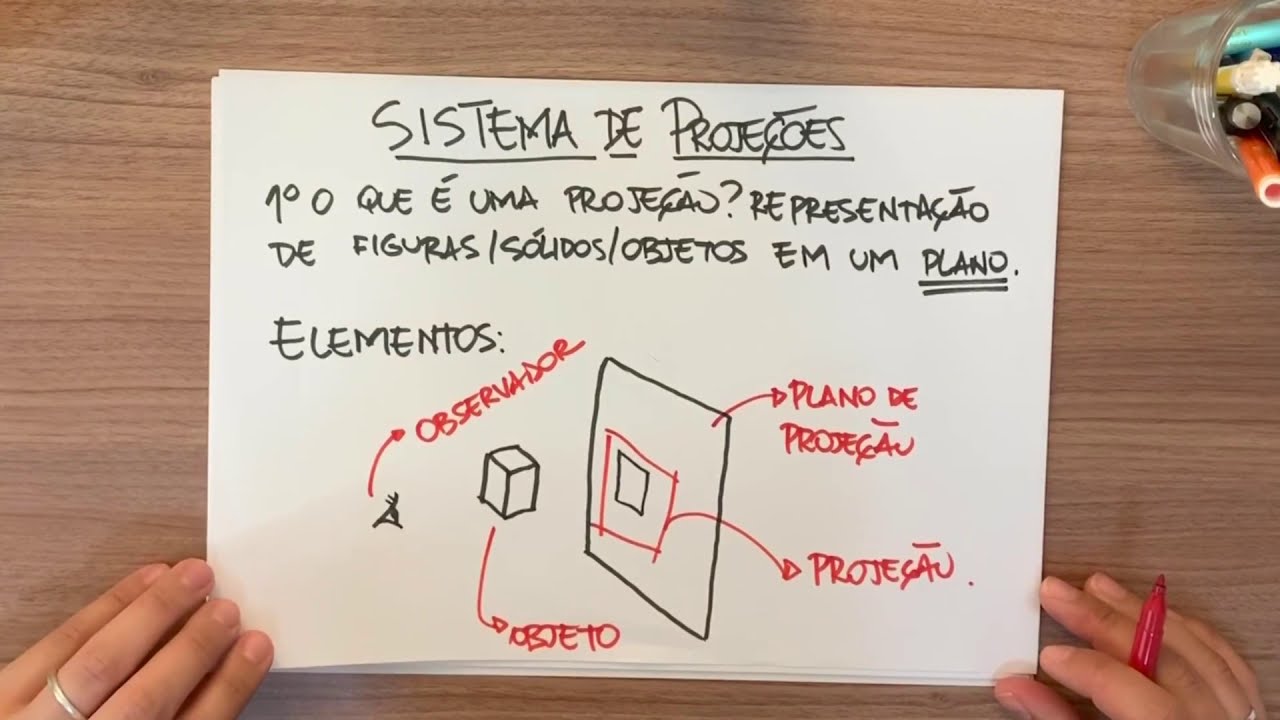

e as projeções são a planificação de objeto de um modelo tridimensional para o modelo bidimensional a palavra ortogonal refere-se aquilo que está no ângulo de 90 graus então a projeção ortogonal é aquela criada a partir da linhas projetantes perpendiculares ao plano é importante ressaltar que ao reproduzirmos as projeções do objeto as imagens projetadas devem ter o mesmo Contorno e mesmo a grandeza do objecto na projeção ortogonal a figura plana a considerada é reproduzida em verdadeira grandeza e para compor uma projeção é necessário entender quatro elementos o modelo observador e plano de projeção e a projeção

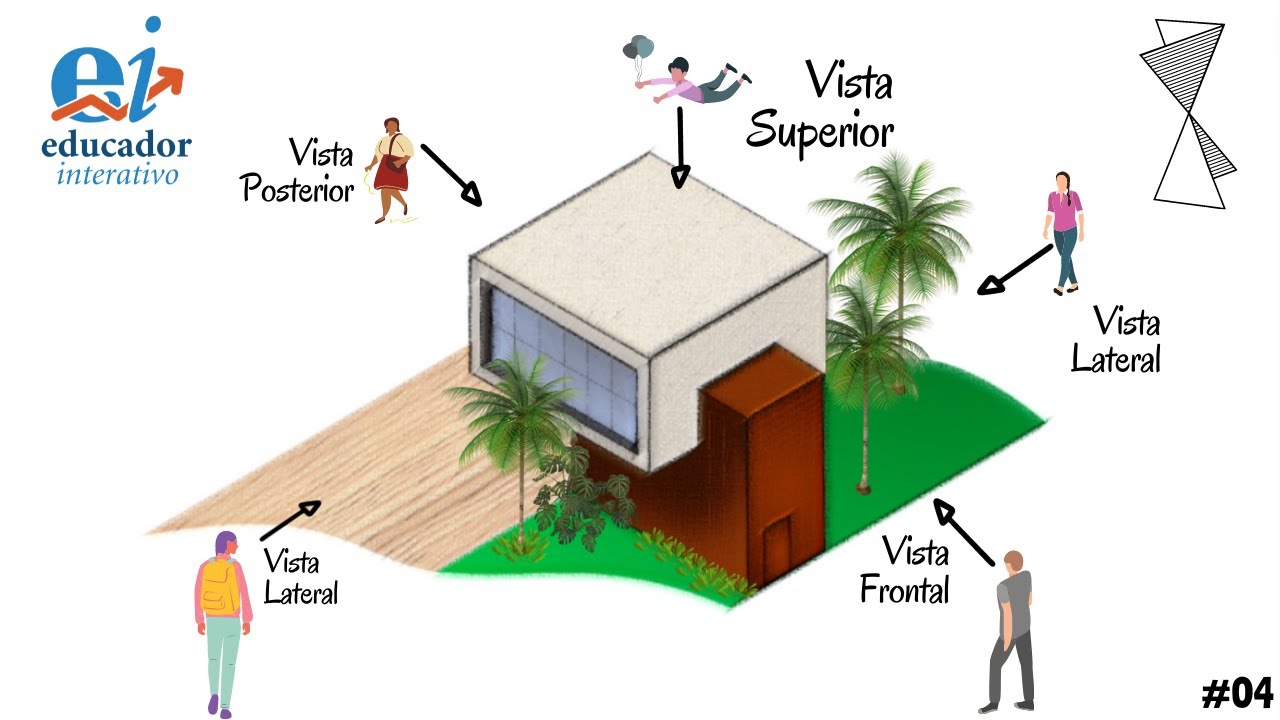

E se o modelo é o objeto que será detalhado e que normalmente é representado em posição que mostre a maior parte de seus elementos qualquer objeto pode servir com o modelo uma figura geométrica com um sólido uma peça de máquina até mesmo uma edificação observado o Lula a pessoa que está vendo E analisando objeto que as posições que essa pessoa se coloca em relação ao objeto para fazer análise o plano de projeção é a superfície onde se projeta o modelo é como se fosse uma tela de cinema onde o filme é reproduzido A projeção é
o filme nesse caso é a figura formada quando olhamos objeto determinado a posição de um objeto está situado no espaço é possível que consigamos vê-lo em pelo menos duas posições diferentes isso se aplica a situações como a projeção de retas e sólidos mais simples como cubos com esse lindos entre outros no entanto de acordo com a complexidade da forma do objeto muitas vezes é necessário fazendo mínimo três projeções para que não exista indefinição e consequentemente a Interpretação da forma não seja
