Bom, para falar sobre o sistema supervisório, precisamos voltar no tempo e conhecer um pouco da história da automação industrial. No início do século passado, as indústrias dependiam da mão de obra no chão de fábrica, para controlar e monitorar o processo industrial. Basicamente, um técnico de campo se deslocava até planta industrial coletava as variações dos instrumentos de campo, por meio de anotações, e caso tivesse a necessidade de controlar o processo, o controle era feito manualmente a partir do esforço físico do técnico.
Portanto, todo o monitoramento e controle, era feito por uma pessoa ou um grupo de pessoas no próprio chão de fábrica. Hoje, com o avanço da tecnologia como a eletrônica sistemas de comunicação e computadores, e com a necessidade de monitorar e controlar o processo industrial, de forma remota e mais eficiente, surge o sistema supervisório. O Sistema Supervisório, também conhecido como sistema SCADA, na qual SCADA é o acrônimo de "Supervisory Control And Data Acquisition", que traduzido para o português seria "Supervisão, Controle e Aquisição de dados.

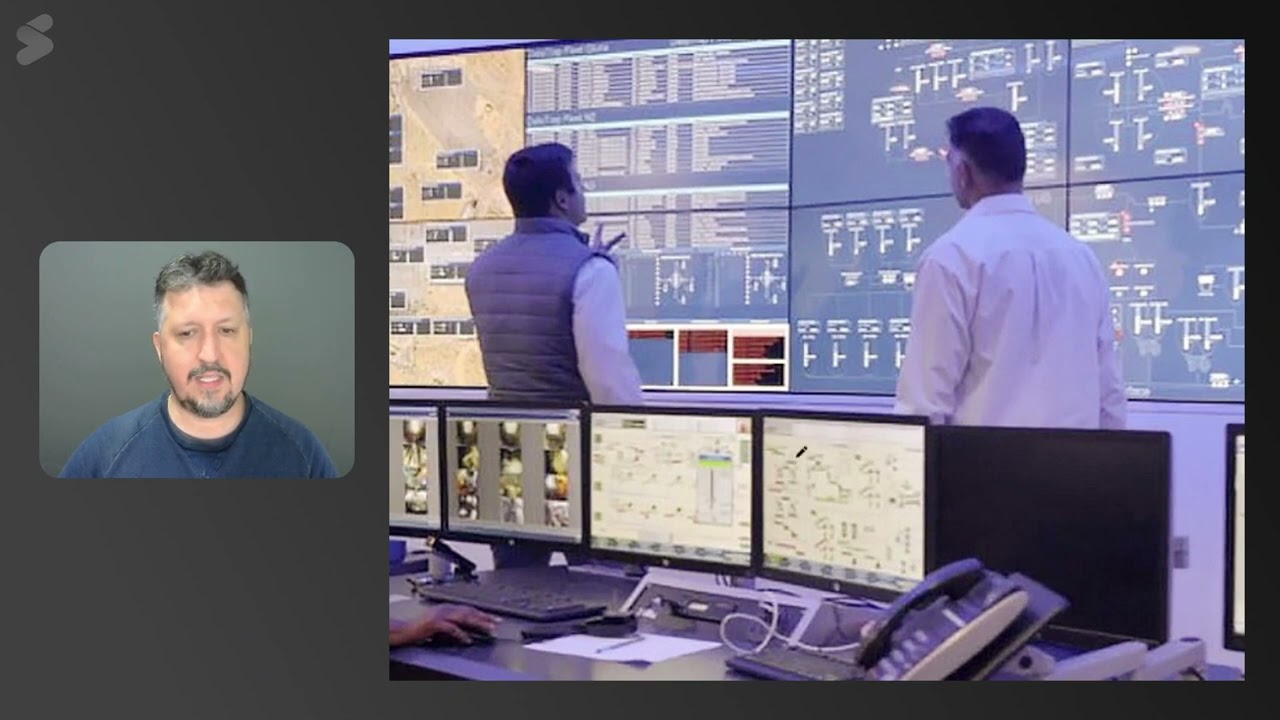

É uma arquitetura de sistema de controle, que tem por objetivo monitorar, controlar, e armazenar variáveis de um processo industrial na qual todo esse monitoramento e controle é feito a partir de uma central de operação, também conhecida como sala de supervisão e controle. Bom, basicamente um sistema SCADA é composto por três principais elementos: A central de operação, o sistema de comunicação e as estações remotas, na qual cada um desses elementos são compostos por sub elementos. Por exemplo, a estação remota pode ser um CLP, RTU ou um instrumento inteligente A central de operação normalmente é dentro de uma sala de controle, na qual possui diversos monitores, servidores, o software SCADA e etc.
Bom, para entender melhor um sistema SCADA, precisamos olhar para a Pirâmide da automação industrial. A Pirâmide da automação industrial é uma representação dos diferentes níveis da automação em uma indústria. É uma ótima maneira de dar sentido à toda a complexidade de um sistema de automação industrial.
O primeiro nível é o Nível 1, também chamado de nível de campo ou chão de fábrica. Este Nível tem dispositivos atuadores e sensores que são encontrados no campo ou no chão de fábrica. O Nível de campo é o piso de produção onde ocorre o trabalho físico e o monitoramento, ou seja, válvulas, motores elétricos, atuadores hidráulicos e pneumáticos para mover máquinas, chaves de proximidade para detectar movimento de certos materiais.
São alguns exemplos do Nível de chão de fábrica. O Nível 2, também chamado de nível de controle, é um nível composto por equipamentos de controle como os controladores, também conhecidos como CLP ou PLC e também as RTU's, que quer dizer Unidade Remota de Telemetria. Neste nível, é onde acontece o controle e a manipulação dos dispositivos do nível de chão de fábrica, que realmente fazem um trabalho físico.
Os controladores recebem informações de todos os dispositivos do nível de chão de fábrica, e a partir da lógica de controle configurada no CLP, o mesmo toma decisões sobre quais saídas ligar para completar a tarefa programada. O Nível 3, também chamado de nível de supervisão, este nível é composto pela arquitetura SCADA basicamente SCADA essencialmente a combinação dos níveis anteriores utilizados para acessar dados e sistemas de controle a partir de um único local. Todo esse monitoramento e controle, é feito de uma interface gráfica do usuário para operadores.
É importante ressaltar que, a arquitetura SCADA permite monitorar e controlar vários sistemas a partir de um único local. Ele não está limitado a uma única estação remota. Então a partir de uma sala de controle, composta por servidores interfaces gráficas, comunicam-se com os equipamentos de controle, localizados no Nível 2.
Na qual esses controladores estão em comunicação com dispositivos de campo recebendo e enviando dados, localizados no Nível 1. Os níveis 4 e 5 não falaremos, pois eles não entram na arquitetura SCADA, mas são muito importantes para a gestão e planejamento do nível gerencial. Bom, resumindo tudo que vimos nesta pirâmide, podemos dizer que o sistema supervisório, também conhecido como sistema SCADA, localizado no Nível 3, precisa dos níveis 1 e 2 para monitorar, controlar, e armazenar as variáveis de campo.
E a partir disso, os operadores que estão dentro da sala de controle, monitoram e controlam todo o processo de forma remota, através de interfaces de gráficos, desenvolvidas por um software SCADA, na qual esse software pode ser adquirido por empresas, como a empresa ALTUS com o software SCADA BluePlant, empresa Elipse Software com o seu software Elipse E3 a empresa Rockwell, com software Factory Talk, a empresa Siemens com software WINCC é muitos outros. Ao utilizar sistema SCADA, as organizações podem controlar seus processos industriais de forma remota e interagir diretamente com equipamentos individuais, como motores, bombas, sensores e toda a linha a partir de uma central de operações. Em alguns casos, esse sistema pode controlar automaticamente equipamentos com base nos dados recebidos.
Os sistemas SCADA também permite que as organizações monitore e elaborem relatórios de seus processos com base em dados em tempo real e arquivem os dados para posterior processamento e avaliação. Bom galera, a arquitetura SCADA é muito complexa, na qual envolve muitas tecnologias, por isso fica muito complicado explicar todas as suas propriedades e características em um único vídeo. Deste modo, caso você queira se aprofundar um pouco mais sobre essa arquitetura tão utilizada em diversos setores da indústria, acesse o nosso site e conheça nossos cursos de automação e elétrica.
