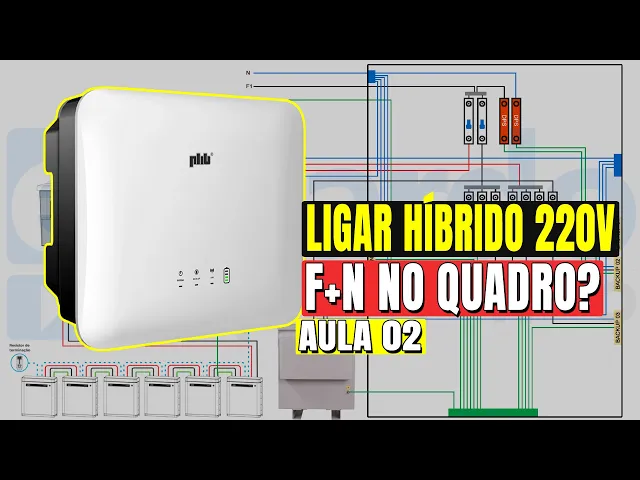

bom então vamos lá explicando aqui para vocês aqui esse diagrama esquemático Aqui nós temos aqui embaixo Aqui o banco de baterias deixa eu pegar aqui o a o desenho aqui pra gente ajustar deixa eu ver acho que desse jeito tá bom maravilha temos aqui embaixo Aqui ó o nosso banco de baterias certo temos aqui em cima o nosso inversor e Aqui nós temos o quadro de distribuição de circuitos da casa do teu cliente ou da tua residência e aqui é a entrada né o neutro fase e o Terra tá lembrando que esse esquema aqui ele
é um esquema pra instalação em 220 V fase e neutro Tá bom então entre fase e neutro aqui nós vamos ter 220 v a realidade de muitos locais aqui no Brasil tá bom E aí como eu expliquei para você agora de pouco sobre a questão das portas né do do inversor um híbrido on Grid e off Grid top mesmo como esse da PHB solar aqui ele tem quatro portas né e o que seria essas quatro portas entrada pro banco de baterias entrada pra placa fotovoltaica temos aqui a saída de backup ou cargas prioritárias e a
entrada da rede elétrica entrada a conexão com a rede elétrica né onde a gente vai ligar a rede elétrica tá a bateria aqui ela pode ser eh pode não ela é né é uma entrada bidirecional tá então quer dizer que a energia vai fluir para os dois lados ou seja ora vai est pegando energia das Baterias e mandando pro inversor para poder fornecer ou para a saída de backup ou ou para a entrada ongrid a parte que é conectado à rede elétrica da concessionária ora vai estar pegando da da rede elétrica e carregando o banco
de baterias dependendo de como você configurar e se não tiver energia da rede elétrica da concessionária tá bom aí nós temos aqui a entrada de placa fotovoltaica ela só recebe energia das placas tá aqui não é bidirecional o sentido da só flui das placas para a entrada de placa fotovoltaica os mppts aqui tá bom temos aqui também a saída de backup ou cargas prioritárias aqui também é unidirecional tá não é bidirecional só tem uma direção apenas saindo do inversor para as cargas prioritárias as cargas de backup que assim você ou o teu cliente optar por
ligar nesta porta tá bom e temos aqui a porta ongrid essa daqui é conectado à rede elétrica da concessionária e essa daqui também ela é bidirecional ora ela vai Nossa que seta feia mas tá bom ora ela vai receber energia da concessionária para carregar o banco de baterias dependendo da configuração ora ela vai fornecer energia pra rede para atender as cargas da sua residência e o excedente exportar pra rede elétrica da concessionária então Aqui nós temos a porta 1 porta 2 porta 3 e porta 4 certo e existe inversores híbridos on Grid off Grid que
tem essas quatro portas mas não podem ser chamados de quatro portas por qu porque a porta de backup não está em paralelo com a porta Grid no caso de um inversor de quatro portas como esse modelo aqui da PHB outros modelos que nós temos aqui também no laboratório está em paralelo está bypass com o sistema de bypass interno do inversor O que quer dizer que você não precisa de nenhum sistema de comutação de transferência automática pra saída de backup do teu inversor porque o inversor já faz isso então isso proporciona a gente fazer uma instalação
da saída de backup direto no quadro de distribuição de circuitos do teu cliente como a gente tá mostrando aqui mas é claro né aí vai uma ressalva você só consegue fazer isso caso o quadro de distribuição de circuitos aí do teu cliente da tua residência tiver segregado certinho como tá esse quadro aqui tiver tudo separado bonitinho tá E aí eu vou mostrar para vocês aqui agora como é que tá essa separação começa aqui em cima aqui ó um disjuntor geral que vem da rede elétrica da concessionária como é uma instalação 220 monofásica com fase neutro
nós temos apenas o disjuntor de fase tá neutro nesse caso de instalação Residencial não vai disjuntor Ok tem casos específicos que vai mas não em residência Tá bom então esse é o disjuntor da rede que vem aqui da rede elétrica passa por ele e vem para esse conjunto de disjuntores aqui ó tá esse conjunto de disjuntores aqui é o conjunto de disjuntores paraas cargas não prioritárias as cargas que não serão backup Ok E aí nós precisamos conectar a parte on Grid do inversor também no nosso quadro tá nesse caso aqui eu optei por conectar no
quadro de distribuição de circuitos e não no padrão da residência tá tem que avaliar se é possível fazer essa conexão Tá bom então aqui é o disjuntor referente ao lado Grid do inversor É obrigatório ter esse disjuntor você não pode simplesmente pegar aqui a fase e ligar aqui embaixo junto com esse disjuntor aqui não tá bom Porque isso pode trazer problemas sério paraa instalação e a segurança do circuito vai ser comprometida tá então esse disjuntor aqui é para única e exclusivamente a saída on Grid o lado on Grid do inversor e aqui ele está ligado
através do barramento na rede da concessionária tá e nós temos aqui o DPS da fase e temos aqui o DPS do neutro ok Aqui nós temos os disjuntores de circuitos não prioritários como eu te falei saindo desse disjuntor aqui ó certo esses disjuntores que estão aqui ó que são da do bap 01 e bap 02 é únic exclusivamente para cargas prioritárias de backup em 220 V antes da gente fazer essa instalação aqui estava ligado em paralelo aqui ó tá estava ligado através do barramento aqui ó então saí aqui aqui do disjuntor da rede elétrica e
distribuí para todo mundo aí o que que a gente precisa fazer no quadro lá simplesmente interromper esse barramento aqui ó tá interromper esse barramento e deixar o barramento apenas para os disjuntores que faram parte das cargas prioritárias e aí Olha só esse fio que está vindo aqui é exatamente o fio que vem da saída de backup a fase da saída de backup E aí nós temos o neutro da saída de backup que vai no barramento de neutro exclusivo da saída de backup e o neutro do on Grid ele vem aqui num barramento de neutro exclusivo
lá da concessionária tá aqui vai um adendo e uma e algo muito importante que você precisa respeitar você não pode de forma alguma unir esses neutros Aqui tá o neutro de de cargas não prioritárias vai ficar na rede elétrica da concessionária e o neutro de cargas prioritárias cargas de backup vai ficar em um outro barramento de neutro separado tá não pode de maneira alguma unir esse neutro com esse neutro aqui porque caso você venha unir Você pode ter problemas aí na instalação problemas no teu no teu inversor fotovoltaico E aí pode acontecer de a garantia
não cobrir tá bom e é possível saber Caso der algum problema desse tipo assim tá bom E aí na saída aqui da fase ó do do bap ele vem para esse barramento que tá ligando nesses dois disjuntores e sai para o bap 02 e sai para o bap 01 e o neutro também olha só sai pro bap 02 e sai pro backup 0 1 E aí nós temos aqui o neutro saindo do do inversor tá bom E aí você talvez deve est se perguntando Poxa Eduardo Por que que não tem um terra também saindo do
backup ele tem um terra pra gente ligar lá mas nesse caso aqui a gente pode fazer a ligação única exclusivamente com esse Terra aqui porque é um Terra comum para todo mundo tá esse terra da carcaça é obrigatório colocar e o terra para essas tomadas a gente tá pegando desse barramento aqui ó tá vendo ó cada uma das tomadas tá vindo ah desse barramento aqui ó né ó todo o circuito na verdade tomadas não né os circuitos de backup 01 e 02 tá bom caso você quiser trazer também o aterramento daqui até o barramento de
terra você pode também através de um fio PP de três vias ou ã três vias de cabo e não sem ser o PP né cabo individual tá bom dá para pode fazer também não tem nenhum problema mas aqui ele tá interligado né internamente mesmo quando tá faltando rede elétrica da concessionária esse terra está ligado com esse Terra aqui tá bom na aula passada teve algumas perguntas sobre isso e a gente resolveu informar isso aqui para você também não achar que às vezes a gente tá fazendo errado certo ah bom acho que expliquei tudo certinho para
você aqui como que é essa ligação né então basicamente seria isso que a gente vai fazer só que aqui nós temos a a as cargas de backup 02 e backup 01 em 220 V tudo em 220 v e aí o teu cliente ou você aí na tua residência também tem Cargas em 127 por algum motivo a sua rede é toda 220 V fase neutro mas por algum motivo Você tem algum eletrodoméstico algum eletroeletrônico aí que é apenas 127 V é pode acontecer isso é fácil de acontecer isso tá E aí o que que a gente
Faria num cenário como esse temos duas opções a primeira seria colocar um outro inversor igualzinho a esse só que em 127 V só que nós teremos um grande problema aí né porque nós temos aqui 220 na nossa a nossa rede de qualquer forma eu teria que arrumar um um transformador então o inversor com mais um transformador vai ficar muito mais caro tá ou se de repente você quiser um inversor só para cargas prioritárias de backup em 127 v e e carregar através de placa fotovoltaica dedicada também é possível mas vai ficar bem mais caro não
faz sentido né então o que faz sentido pra gente é o uso de um transformador aí é esse outro esquema bacana que você tá vendo aqui agora que inclusive é o outro esquema né o outro diagrama que você vai receber no combo que a gente vai mandar caso você optar por fazer aquele pagamento de R 5,99 que a gente passou para você a Isabela vai est colocando já o link Se já quiser disponibilizar o link pra galera Isabela pode colocar tá bom Lembrando que todos que comprarem ainda hoje a gente não vai conseguir te mandar
os esquemas ainda hoje nós vamos mandar só a partir de amanhã e a gente vai te mandar apenas três esquemas que é das aulas da aula passada e dessa aula aí na aula da semana que vem nós vamos mandar de novo então se você comprar hoje você não precisa comprar o combo de novo na semana que vem porque daí na semana que vem nós vamos ter a terceira aula será quatro esquemas você vai receber mais um no teu e-mail na outra aula serão quatro aulas E terá o quinto esquema nós vamos mandar o quinto esquema
para você tá bom e assim sucessivamente combinado caso ficar alguma dúvida vai ter e-mail aí também para você tirar dúvidas com a gente por e-mail Tá bom então o que que a gente vai fazer num cenário como este aqui nós vamos utilizar este cara aqui ó um transformador abaixador pode ser um autotransformador abaixador ou um transformador isolador abaixador tá Ah a diferença do aut transformador para o transformador isolador é que o isolador ele é isolado primário do secundário e o autotransformador tem um fio em comum geralmente o neutro em comum né com a entrada e
a saída tá e e tem que ser abaixador né ou seja ele vai abaixar de 220 para 127 V Apesar que um transformador que é abaixador de 220 para 127 ele também pode funcionar ao contrário entrar 127 e elevar para 220 Tá bom mas nesse caso aqui a função dele vai ser abaixar de 220 para 127 e aí nesse caso aqui Note que nós temos mais dois disjuntores aqui ó no aliás aqui pera aí aqui ó mais dois disjuntores né no nosso quadro de distribuição do cliente no esquema anterior nós tínhamos apenas cinco agora nós
temos sete Olha só o esquema anterior cinco disjuntores na parte do quadro sem contar Lógico o disjuntor geral tá bom e agora nós temos mais dois e por que mais dois Eduardo simples porque eu vou precisar pegar da da da saída né do de backup aqui ó lembra que nós temos aqui a saída de backup olha só a saída de backup no esquema anterior vinha para os dois disjuntores aqui ó né esses dois disjuntores que por sua vez vem para o backup 02 e o backup 01 né né no esquema anterior o bap 02 estava
aqui o bap 01 estava aqui mas isso é só um detalhe tá E aí o que que a gente precisa fazer nós precisamos pegar desse mesmo barramento que tem a saída de backup do inversor aqui ó e colocar um outro disjuntor certo e ligar aqui na fase do nosso transformador Ok e a entrada do neutro desse trans transformador vai naquele barramento de neutro separado que eu falei para vocês não é no neutro da concessionária tá é no neutro que está separado aqui ok E aí vem exatamente para esse neutro aqui pra gente ter um ponto
de 0 V em comum aqui também ok agora nós vamos precisar de pegar a saída do transformador aí a saída também vai ser ligada no neutro só que dá tomada do backup 03 ele não se junta com esse neutro aqui ó tá então nós temos a saída do trafo a parte que vai abaixar a parte onde vai sair 127 V um outro neutro e ele vai ficar exclusivamente no backup 03 nós precisamos ligar aqui o neutro da entrada no neutro aqui que a gente tem que saindo do inversor porque senão a gente não tem uma
referência de 0 vol aqui ó tá Então nesse caso ele tá ligado aqui ok e aqui Segue o mesmo princípio nós não vamos né o mesmo princípio que eu falei da da rede elétrica nós não vamos juntar esse neutro com o neutro desse circuito aqui ele tem que ser separado então o neutro do do circuito de backup 03 carga prioritária 03 vai ser a saída né o neutro do transformador aqui pra gente a carcaça do transformador devidamente aterrada tá bom devidamente aterrada e a fase de saída 127 do transformador vai sair aqui aqui e vai
vir em um disjuntor e note que esse disjuntor ele não está ligado ao barramento ele tá até na cor vermelha aqui para diferenciar para você saber que esse disjuntor é de saída 127 do transformador e sai desse disjuntor e vem aqui para a tomada de bap a tomada não né para o circuito de backup 03 das cargas prioritárias aqui que vão trabalhar única e exclusivamente em 127 V Tá bom talvez você deve estar se perguntando aí né algumas pessoas Mandou também pergunta pra gente qual que é a capacidade de cada disjuntor Qual que é a
corrente de cada disjuntor Lembrando que o nosso objetivo aqui não é dimensionar nada para você inclusive o combo de esquema que você vai receber Exatamente esse que você está vendo aqui caso você optar por fazer o pagamento de R 5,99 no link que a Isabela vai m D tá bom não vai ter detalhes de bitola de cabo ah potência do transformador qual DPS usar qual disjuntor usar nada disso por o objetivo aqui é te ensinar como faz as conexões Beleza agora o dimensionamento aí já é uma outra história você vai ter que fazer todo o
dimensionamento de cabeamento de disjuntores de DPS de transformador De acordo à demanda do teu teu cliente beleza a demanda que você tem aí que o teu cliente vai ter tá bom o inversor aqui a gente optou por um inversor de 6.000 w nesse caso mas tanto faz a potência Aqui também tá a ligação Vai ser a mesma não vai mudar nada tá bom colocamos essa quantidade de baterias aqui porque a máxima quantidade que esse modelo da PHB aqui suporta Mas a quantidade de baterias também vai depender muito do dimensionamento então lembrando mais uma vez tá
o objetivo nosso aqui é te ensinar o conceito de como fazer essa conexão num quadro de distribuição de circuitos de uma residência tá e não necessariamente fazer um dimensionamento online com você até porque isso levaria muito tempo e não faz sentido a gente Trazer isso num numa Live como essa de 1 hora e meia não não faria sentido né então é muito importante você levar isso em consideração beleza bom eu acredito que eu expliquei tudo certinho aqui tudo que eu precisava passar para vocês então Então esse aqui é o esquema aonde a gente vai ligar
fase e neutro o inversor só para cargas prioritárias e ou Grid em 220 fase neutro e esse outro esquema aqui vai adicionar um autotransformador ou transformador isolador que vai abaixar de 220 para 127 V De acordo à necessidade do teu cliente existe pessoas que TM essa demanda tá aqui eu não vou nem entrar no mérito né se tem perdas com transformador você não tem perda sempre vai existir mas tudo na vida há o ônus e o bônus né então qual que é o bônus aqui o bônus é eu ter 127 V para poder alimentar as
cargas 127 V que eu preciso sem ter necessidade de fazer uma nova instalação de um novo inversor e qual que é o ônus o ônus é o custo inv vazio que esse inversor vai cobrar para funcionar né ele vai ter um consumo em vazio automatica esse consumo inv vazio é energia basicamente desperdiçada mas não tem alternativa né se você não precisa né na verdade se você precisa tem necessidade de utilizar e o o 127 num cenário como esse não tem jeito tem que utilizar o transformador tá bom ou vai montar um outro sistema com inversor
127 ainda assim você não poderia conectar a parte hrid na rede elétrica porque o inversor 127 ele é todo 12 27 tá então é muito importante deixar isso claro aí para você também beleza bom acredito que eu passei bacana para vocês aí essa apresentação Super Show de bola Tá e agora chegou aquele moratória da nossa audiência Tá bom então semana passada Nós demos início aí a uma série de aulas muito legal de inversores híbrido on Grid e off Grid Essa é a segunda aula semana passada gerou um um esquema que nós mostramos aqui na na
