o olá amigos professor eduardo novaes aqui com vocês sejam bem-vindos ao curso de desenho técnico para iniciantes nesse vídeo vou explicar como funciona as projeções ortográficas no 1º diedro para que você possa detonar na prova de desenho técnico então vem comigo é e aí e aí bom vamos lá pessoal mas antes de entender bem como funciona de edu temos que compreender a origem dessa história de como surgiu o dieta gaspar monge for matemático francês que a pessoa responsável por criar a geometria descritiva a grande expansão da construção de máquinas do século 19 certamente ocorreu graças
a sua técnica de desenho sem ela não teríamos o alto nível tecnológico que temos hoje em longe é simplesmente considerado o pai do desenho técnico segundo a teoria mogiana dois planos perpendiculares entre si um vertical um e outro horizontal formam sua estrutura base a cada interseção desses planos recebeu o nome de direto o inicialmente a geometria descritiva previa quatro diedros porém a iso que a organização internacional para normalização de terminou apenas o primeiro e o terceiro para utilização no campo industrial e uma certa forma o segundo e o quarto de edward foram excluídos para desenho
técnico o primeiro diedro é conhecido como modelo europeu de projeção e a maioria dos países no mundo o adota como padrão inclusive o brasil e o que determina no brasil essa regra de desenho é abnt que é responsável por a elaboração de normas técnicas aqui no brasil abnt significa associação brasileira de normas técnicas e já países como estados unidos e canadá representa os seus desenhos no terceiro diedro também conhecido como método norte-americano o primeiro diedro ele tem com característica um símbolo importantíssimo praticamente todo o desenho técnico que você for fazer tem que ter o símbolo
do diedro no qual ele foi desenhado no 1º diedro esse símbolo ele é representado olhando da minha esquerda para direita primeiro por um trapézio e logo após do lado direito nós temos dois círculos podemos considerar então que o desenho técnico ele é uma linguagem universal ou seja um desenho feito aqui no brasil ele tem que ser entendido em várias partes do mundo e como a pessoa vai identificar que foi feito no 1º diedro aquele desenho que eu fiz aqui no brasil através dessa simbologia agora vou a vocês o primeiro diedro em três etapas na primeira

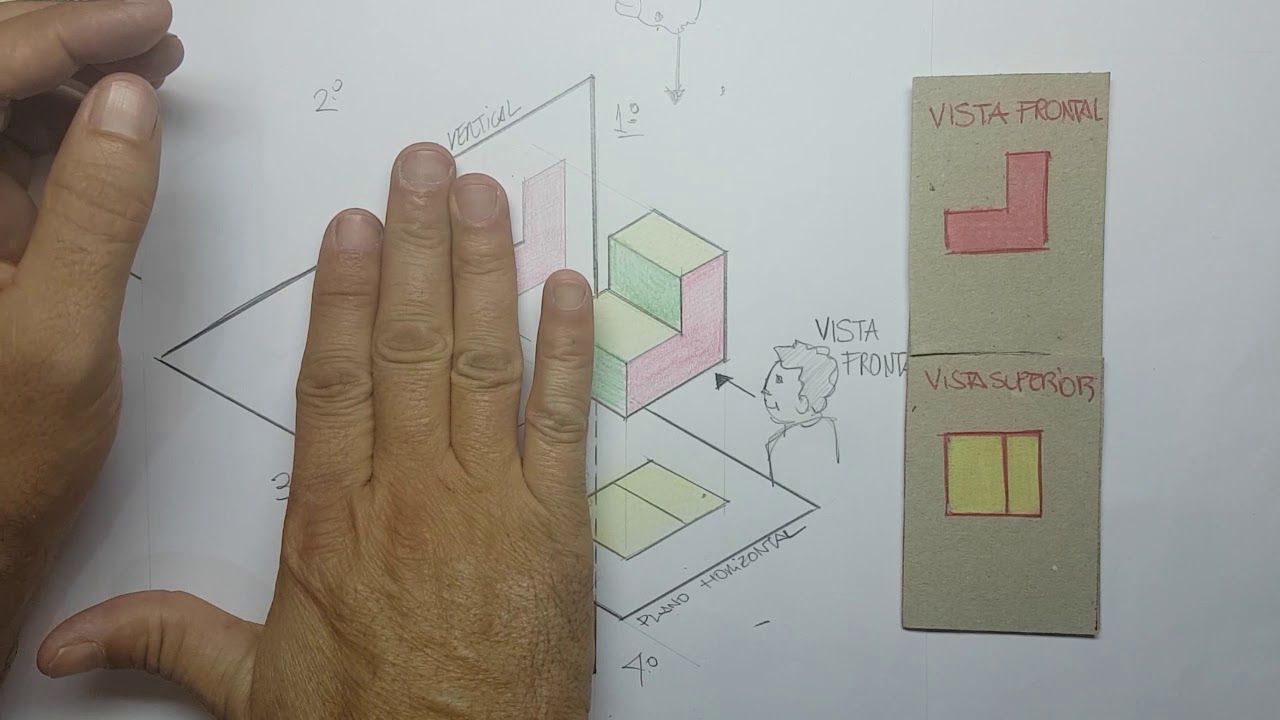

etapa nós temos os planos ortogonais ou seja entre esses planos nós temos um ângulo de 90 graus uma característica fundamental do 1º diedro que ele é composto por três elementos fundamentais básicos o primeiro elemento é o observador o segundo elemento é um objeto e o terceiro elemento é o plano de projeção a característica fundamental deste primeiro diedro é simples sempre um objeto ele vai estar entre o plano e o observador o digamos que a princípio temos um observador olhando de frente o nosso objeto ele vai enxergar aquela face como se fosse um ele deitado e
com vermelho a partir das fotos servação à sua imagem à imagem do objeto vai ser projetada no plano após isso vamos mudar este observador de posição para pegar vários detalhes da peça vamos colocar agora este observador olhando da parte superior da parte de cima deixa objeto agora o observador enxerga dois retângulos de cor verde após a sua observação a imagem é projetada no plano de baixo e aí é para pegar outro detalhe deixa objeto vamos colocar o observador olhando o lado esquerdo do meu objeto após a sua observação ele enxerga primeiro ali dois retângulos de
cor cinza após a sua observação a imagem é projetada no plano na segunda etapa nós vamos rebater estes planos este rebatimento ele explica porque no 1º diedro a vistas com exceção da vista frontal à vista lateral esquerda ela é projetada do lado direito pois o observador enxerga do lado esquerdo e o plano é rebatido do lado direito com relação a minha vista frontal e também explica o porquê a minha vista superior e rebatida na parte inferior da minha vista frontal o observador enxerga da parte de cima porém a lista é rebatida para o lado de

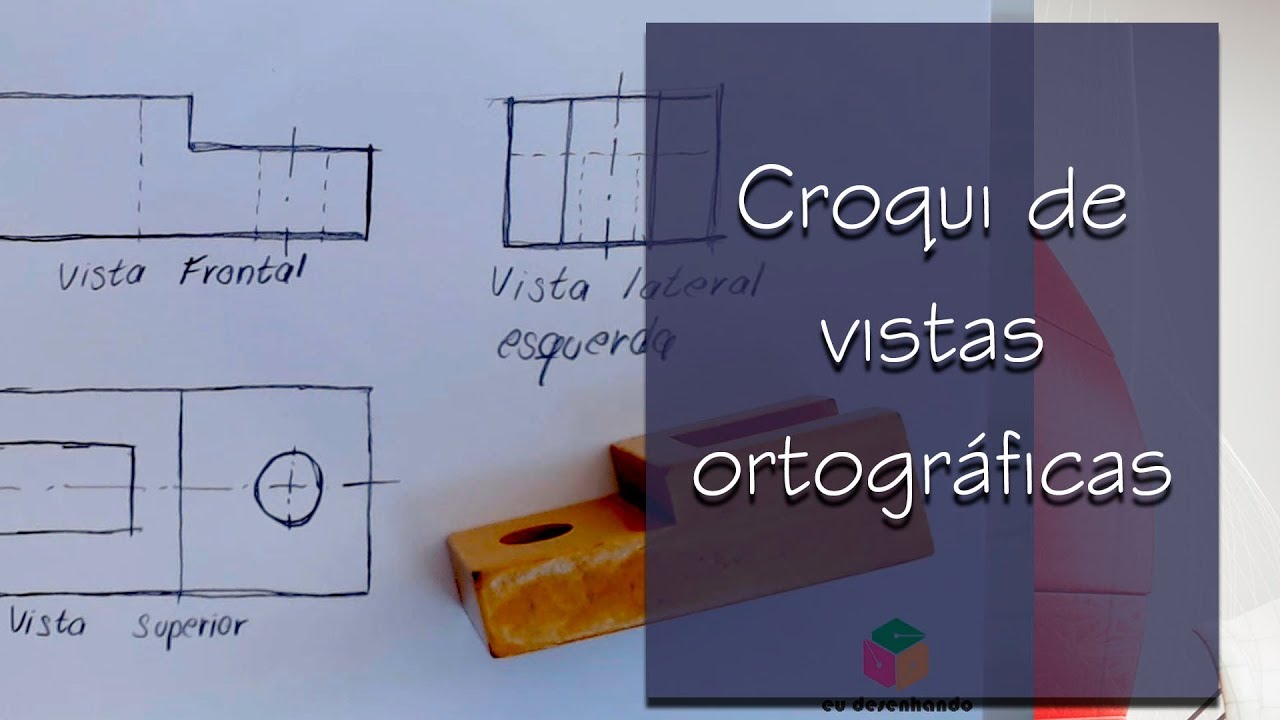

baixo e por último nós temos a terceira etapa que é a planificação das minhas dos meus planos ortogonais essa planificação desses planos tem um nome chamado é pura é na praia eu mostro com o desenho como se ele fosse desenhado no papel todo planificado eu tenho a minha vista frontal a minha vista lateral esquerda e a minha vista superior vale lembrar que o desenho todo ele tem que estar alinhado com a minha vista frontal a mesma altura da minha vista frontal deve ter a mesma altura da minha lateral esquerda o mesmo comprimento da minha vista
frontal deve ter um mesmo comprimento da minha vida superior e lembram novamente deve estar todo alinhado então é isso pessoal se você gostou do vídeo não deixe de curtir compartilhe com seus colegas e se inscreva no canal esporte abraço e muito
