dentro de las secciones verticales encontramos los cortes en donde el mecanismo es el mismo que el de las plantas y se realizan tantos cortes como sean necesarios por lo general se opta por realizar los ortogonalmente entre sí tratando de comprender y exponer la mayor complejidad del diseño además es imprescindible que el seccionamiento incluya características arquitectónicas fundamentales como aberturas cambios de niveles variaciones de alturas escaleras evitando simplemente seccionar el interior de un muro a lo largo Cabe destacar que los cortes verticales deben ser marcados en la sección horizontal es decir en la planta en la cual
se indica con exactitud por dónde atraviesa esa sección y en qué dirección es la observación los valores métricos del corte vertical se refieren al ancho y al alto pero se acotan los datos pertenecientes a la verticalidad es decir las alturas la luz libre el espesor de los planos horizontales los niveles del piso etcétera por otro lado al igual que las plantas los elementos seccionados se grafican con una línea de mayor espesor línea de corte y los restantes con líneas finas llamadas líneas de vista para así identificar lo que está lleno de lo que está vacío
Bueno vamos a resumir y repasar esto que vimos en agrupando en 6 los distintos tipos de planos que tenemos el primero es el plano de sección o plano de corte horizontal convencionalmente se considera a aquel que atraviesa el objeto pasando a una altura de un metro 20 del nivel que está representando el segundo sería el plano de proyección el plano de corte horizontal el nombrado anterior puede ser también considerado como un plano de proyección donde la expresión de las partes seccionadas Es diferenciada de las partes proyectadas las partes proyectadas son las que quedaron por fuera

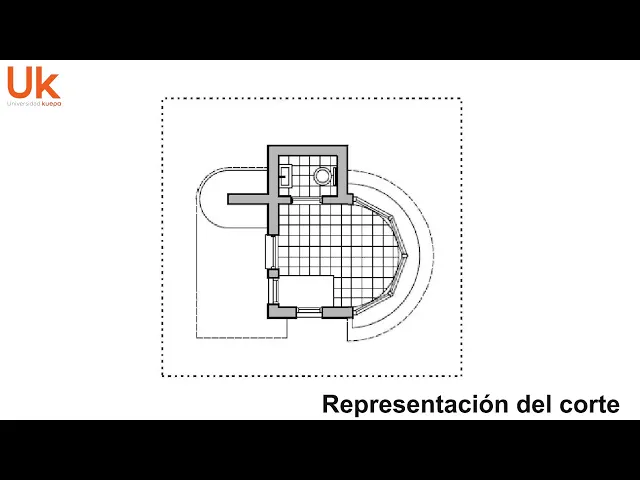

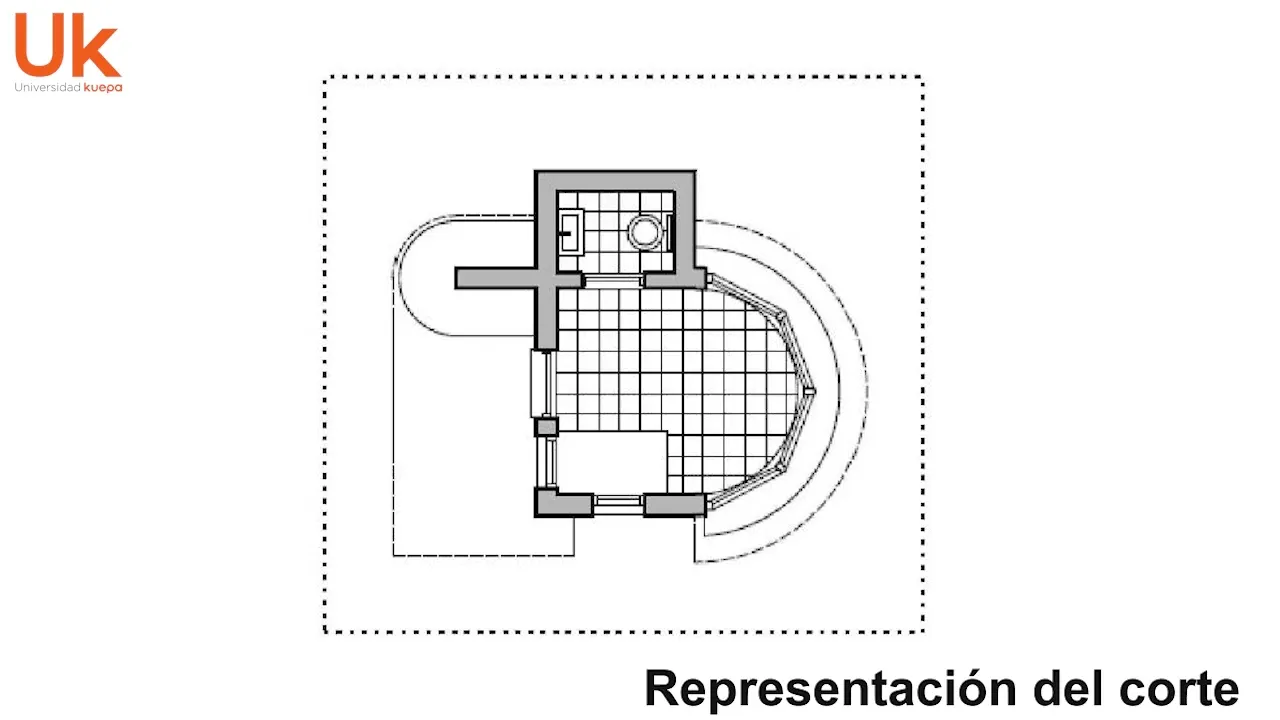

de nuestro plano de corte es decir por encima Entonces no pueden verse de la misma manera que la parte seccionada la parte seleccionada es en corte un corte horizontal y la proyectada es la que quedó por encima del metro 20 y que se otro tipo de línea el tercero es la representación del corte a la representación del objeto seccionado por un plano horizontal se llama planta y se distingue por ejemplo de la planta de techos por el hecho de que esta el plano de corte horizontal No existe o puede considerarse pasando por fuera del objeto
el cuarto sería el plano de sección o plano de corte vertical este se toma perpendicular al plano de proyección horizontal el plano de corte o sección atraviesa el objeto haciendo posible la representación de su interior puede considerarse más de un plano de corte tantos como el proyectista considere necesarios El quinto es el plano de proyección el propio plano de corte puede ser un plano de proyección donde se distingue primero la sección propiamente dicha que es la parte material del objeto que está en contacto con el plano de corte y luego la proyección de las partes
que quedaron por detrás de este plano de corte considerando el sentido de las proyectantes lo mismo que nombramos para el plano de proyección en planta Tenemos el mismo caso con los cortes lo que queda por detrás en este caso en la planta era por arriba en este caso por detrás lo que nos queda por detrás queda en proyección si es que es necesario mostrarlo y la sexta y última consideración para repasar lo que estábamos hablando es la representación del corte para distinguir la sección de la proyección se utilizan diferentes recursos expresivos el trazo grueso superficies
pintadas para las partes seccionadas y trazos más finos y graduados según su proximidad al plano de corte para las partes proyectadas
