Olá sejam bem-vindos ao nosso curso de Loto esta aula vamos falar sobre dispositivos para bloqueios de energias bloqueio de disjuntores os bloquei disjuntores tem como objetivo realizar o travamento do dispositivo de forma que impeça o religamento acidental do sistema travamento pode ser realizado de forma individual ou em conjunto com out pessoas que estejam envolvidas na mesma atividade tipos de dispositivo inscrição dispositivo de bloqueio disjuntor dinin Universal utilização este dispositivo deve ser utilizado de forma individual ou com auxílio de garra para bloqueio de disjuntores do tipo jein dispositivos de bloqueios de disjuntor jein Nema e caixa
moldada o dispositivo de bloqueio plástico universal para os disjuntores é utilizado para bloquear disjuntores Norma de monopolar bipolar e tripolar Norma Nema e disjuntor caixa moldada nota há diversas cores disponíveis no mercado o objetivo é poder criar uma sistemática de fácil visualização exemplo a empresa pode definir em seu procedimento cados na cor vermelha são de uso exclusivos de eletricistas e que o preto é de uso exclusivo dos Mecânicos e o verde é de uso exclusivo dos técnicos de segurança dessa forma é possível identificar quais departamentos estão envolvidos na tarefa bloqueio de disjuntor Norma monopolar bipolar

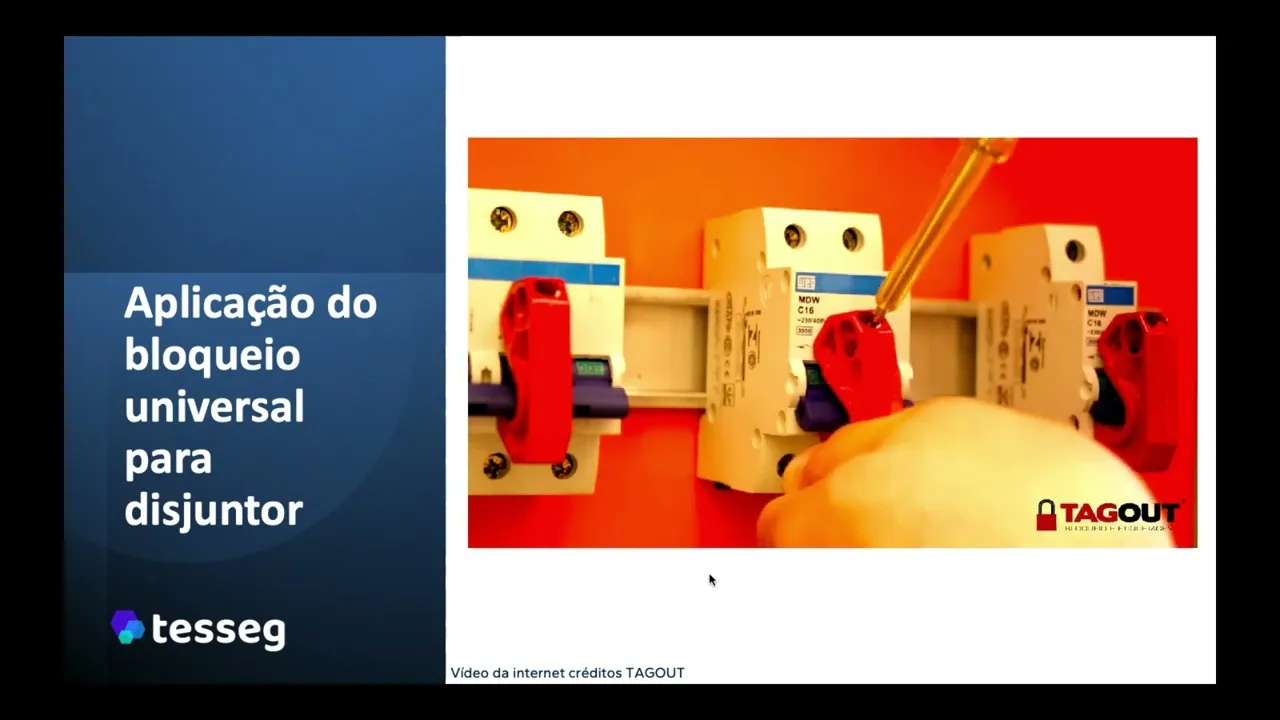

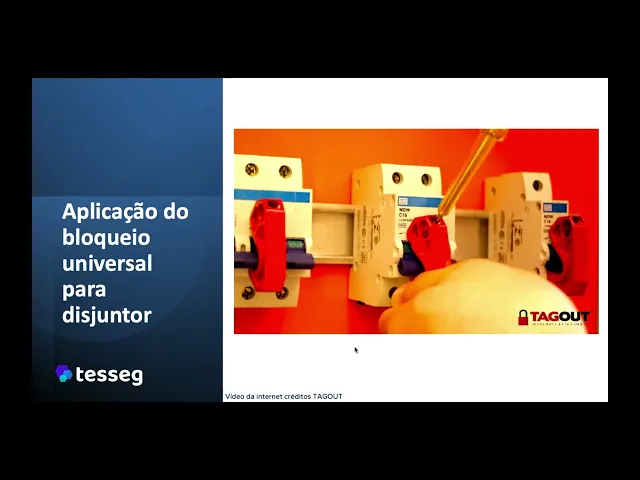

e tripolar o dbu ou dispositivo de bloqueio Universal é um bloqueador usado para diversas funções incluindo bloqueio de disjuntores Ponha o disjuntor na posição off coloque o dbu na mantula do disjuntor e com a chave de venda Aperte o parafuso M5 até fixar bem a peça teste para verificar se está bem presa use a etiqueta plástica tagout você pode preencher os dados com caneta marcadora de CD e depois apagar com álcool e reutilizo cadeado no dbu e coloque a etiqueta pronto o disjuntor está travado e identificado conforme a norma N10 exige para destravar abre o
cado retire a etiqueta e com a chave de venda solte o parafuso dbu põe o disjuntor na posição ó [Música] k [Música] [Música] [Música] bom pessoal vimos anteriormente dois vídeos como mostrando como fazer os bloqueios né tanto Norma Nema como din né vamos dar sequência aqui ao apresentação dos tipos de dispositivos disponíveis no Mercado Perfeito bom temos aqui o tipo de dispositivo né dispositivo de bloqueio de disjuntores para disjuntores de 400 A 600 V né utilização o dispositivo de bloqueio de disjuntores para disjuntor de 400 A 600 V é um sistema autoadesivo permanentemente instalado no
panel elétrico deixando todos os itens de bloqueio no lugar de utilização ou seja fica lá bonitinho lá né E quando precisa ser utilizado você consegue utilizar em campo né precisa ficar transportando ele perfeito quando o equipamento não pode ser desligado colocar a régua verde né então você não pode desligar o equipamento ali coloca régua verde quando equipamento pode ser desligado régua vermelha feito bom temos aqui também o dispositivo de bloqueios para disjuntor motor utilizado para o bloqueio de disjuntor motor né existe ali um padrão de disjuntor chamado disjuntor motor vamos dar uma verificada como realizar
sibuk [Música] k [Música] [Música] [Música] isso pessoal acabamos de ver aí o procedimento como realizar o bloqueio dejuntor motor vamos dar continuidade Vamos falar agora do tipo de dispositivo de bloqueio disjuntor da linha ms16 para marca ABB né então é um bloqueio específico para disjuntores da marca ABB dispositivo de bloqueio de juntor produzido exclusivamente para a linha MS 116 da marca ABB [Música] [Música] dando sequência Vamos falar agora doos bloqueios né dos dispositivos de bloqueio cabo de aço né Nós temos aí o cabo de aço esse dispositivo é utilizado para realizar bloqueios de vários componentes
simultaneamente como disjuntores e cont atas ao mesmo tempo temos também o dispositivo de bloqueio para grandes disjuntores né então a gente vai realizar de bloqueio de grandes disjuntores temos aqui esse dispositivo que tem como objetivo realizar o bloqueio de grandes disjuntores [Música] k [Música] k [Música] [Música] h [Música] [Música] [Música] [Música] [Música] [Aplausos] [Música] É isso aí pessoal vamos ficando por aqui até a próxima aula tchau
