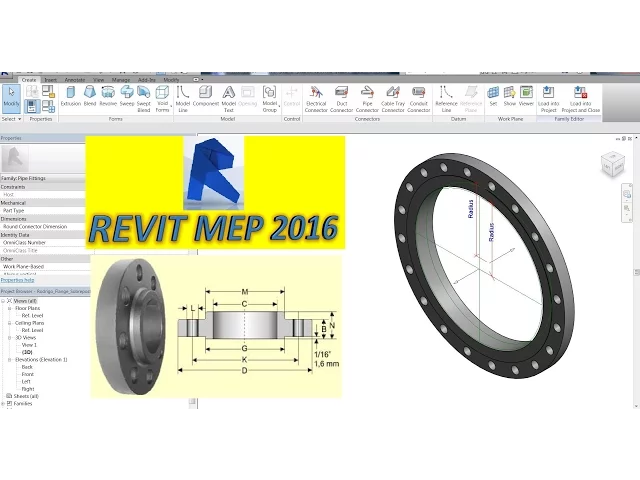

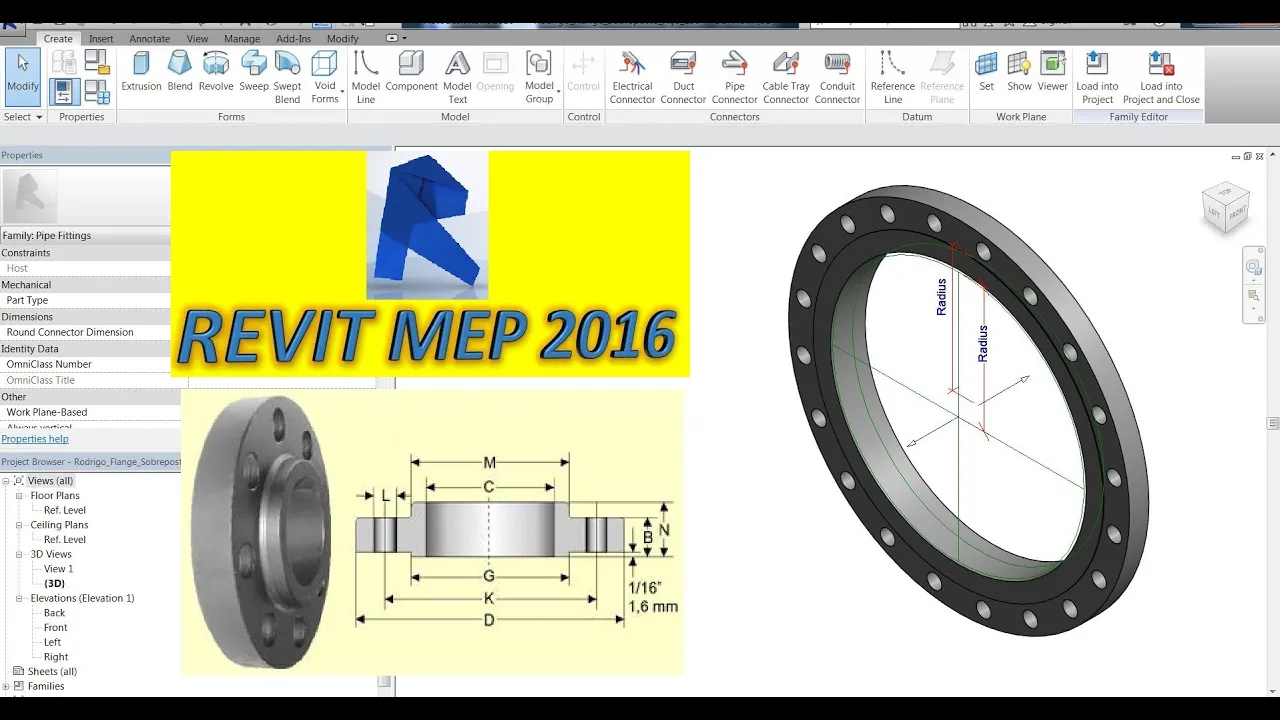

fala galera sou rodrigo estou aqui para compartilhar com vocês um pouco da minha experiência em projetos industriais e prediais utilizando a ferramenta alto de s health meta hoje nós vamos construir uma família do zero de pai pitchings dentro do reality especificamente um flash sobreposto de aço carbono de 150 libras mas você poderá aplicar esses conhecimentos para outros parques fitness e também para outros lanches por exemplo flash de pescoço faz de cego flash ros cadu ou seja esse exemplo que eu vou dar hoje do flash sobreposto vai servir para uma porção de famílias que você vai construir de conexões de tubulações dentro do reality bom abrindo o réptil você vai ter essa interface você vai clicar aqui em novo na parte de famílias nós vamos utilizar o template genérico imóvel sempre que formos construir um novo pai pitt em uma conexão de tubulações nós vamos usar o template aqui genérico e móvel nós vamos construir o flash sobreposto neste quadrante aqui eu vou utilizar a ferramenta revolve para fazer o flash sobreposto primeiro de tudo quando você vai construir uma nova conexão de tubulação no réptil você tem que ter o catálogo do fabricante contorno dimensional da peça que você vai construir esse é o primeiro passo o segundo passo é basicamente você fazer um esquema do que você vai construir e quais são as variáveis por exemplo vocês estão vendo na imagem que eu fiz uma região que está a chorar daí e um eixo de giro e sequer o que eu fiz no autocad mas você pode fazer na mão isso daí então eu tenho algumas dimensões é que vão variar ohio externo do tubo o raio do ressalto raio do flange espessura do ressalto uma dimensão ter espessura do flange 1 x sobre dois ali o terceiro passo é basicamente você pegar o catálogo do fabricante e o seu esquema e fazer uma tabela no excel que a gente chama de luca table é essa tabela que vocês estão vendo na tela e vocês têm que seguir este formato que está aqui exatamente como está aqui tá aqui na coluna a você vai por todos os seus diâmetros nominais que existem de 15 600 por exemplo aqui na coluna b você vai ter de n jogo da velha jogo da velha lente millimeter se tem que escrever exatamente o que está aqui aqui na frente na coluna c devo colocar os parâmetros que eu tenho lá no meu esquema raio do ressalto do flash espessura do ressalto espessura do flange a medida ter o raio externo do tubo x 2 e o peso de cada peça ela tá vendo então é basicamente isso que vocês vão ter que fazer e esse arquivo de excel vocês têm que salvar um formato csv e muito importante não usar vírgula que sempre ponto tá por exemplo 17,57 17. 5 geralmente a gente deixa esse arquivo de excel junto com a família que você está construindo que vai ser um arquivo rfa tá voltando no hair beauty nós vamos utilizar a ferramenta revolve eu vou desenhar o povo online que eu vou fazer a revolução basicamente eu vou desenhar a mesma coisa que eu fiz no autocad no croqui do autocad tá certo fechei o pollini aqui aí eu vim aqui em akz islaine é onde eu vou definir o centro de giro das desse solo de revolução pronto clique aqui confirma pronto já fiz o flash lá olha lá deixei aqui tá vendo ele está sem dimensionar sem nada mas jael três dedos nem vou acertar as unidades de comprimento aqui você digita o e no teclado vou deixar aqui milímetros unidade de comprimento do que aqui bom vou aplicar ele aqui vou dar uma edith revolta agora vou começar a questionar os parâmetros para essa peça variar conforme de ano os parâmetros conforme o croqui está aparecendo aí clique aqui família types eu vou em add parâmetro e eu vou colocar aqui um nome a externo do tubo crt tubo instância porque vai variar conforme o diâmetro nominal do tubo de shaq pipes size demências o que vou dizer que um novo parâmetro do flash pai pintat size instância ok você vê aqui um outro espessura do ressalto deixe por instância que vai variar por diâmetro para o empate size ok a bebê espessura do flash em por instância deixar a equipe pintat saive ok pessoal vai seguindo passo a passo o que eu estou fazendo aqui se tiver um pouco rápido volta um pouco vídeo ver de novo tá add aqui vou chamar de x 2 tá por instância paga em partes aisin ok há de te pá tem partes aisin o que está aparecendo em polegadas ali mas eu vou corrigir a unidade bom você digita o e no teclado vem aqui o aipim aqui em packs azita em polegadas você deixa aqui milímetros ok ok vou vir aqui em familie types vão acrescentar um parâmetro aqui a bd de henin papai pipe size esse parâmetro é o diâmetro nominal do tubo tá ok bom vou colocar aqui sem preencher que na mão aqui onde eu vou pôr a fórmula espessura do frágil vou colocar aqui o valor que está na tabela do excel mas é só pra ficar proporcional por enquanto porque eu vou colocar uma fórmula que vai ler a tabela do excel a espessura do ressalto 1. 6 espessura do flash 33.
3 raio do flash sempre 14. 3 preenchendo aqui só pra ficar não dimensionou correto dos 100 mas depois vai seguir a tabela do excel taha externo do tubo 57 ponto 15 t 23. 8 e x2 67.
