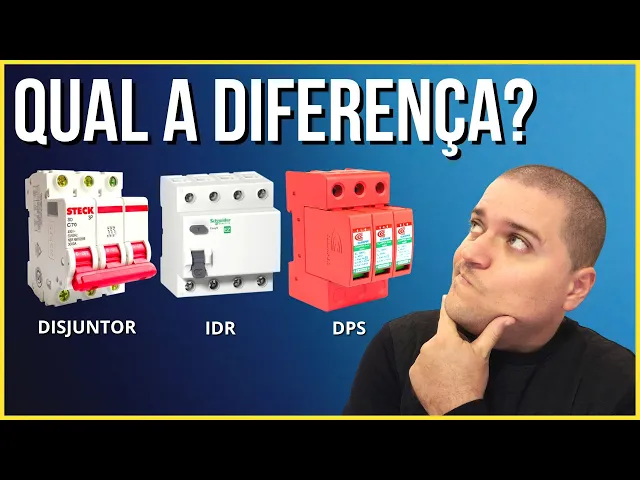

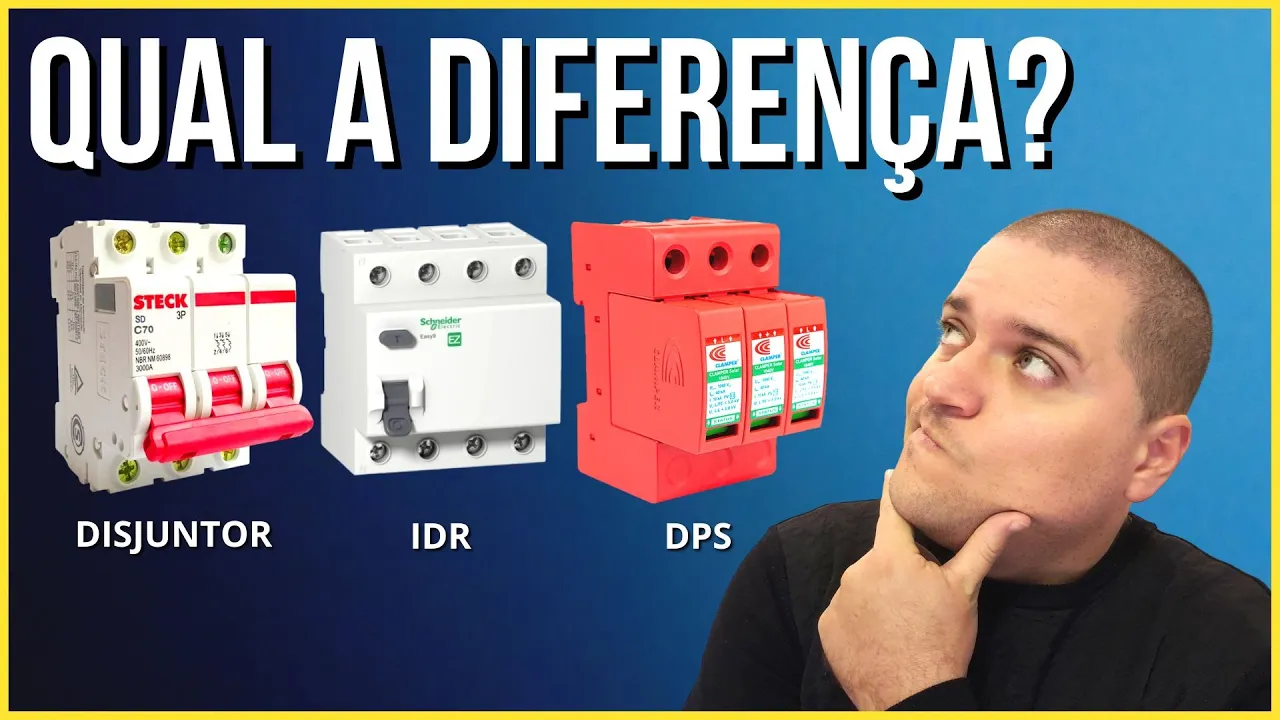

e afinal qual que é a diferença do disjuntor DR e DPS são três dispositivos de proteção extremamente utilizados em instalações elétricas muito importante você né profissional da área elétrica tem que saber disso e eu vou te mostrar nesse vídeo qual é a principal diferença Qual que é a proteção de cada um deles quando eu devo utilizar cada um desses dispositivos para não haver mais dúvidas Beleza então sem mais delongas vamos para o conteúdo Fala para o seu Auto Elétrica Anderson Campos por aqui Seja bem vindo a mais um vídeo aqui na escola de elétrica e
agora eu vou compartilhar a tela do meu computador e vou te explicar a diferença as diferenças né do disjuntor termomagnético do Dr e do DPS muito importante que cada um tem uma função do cê tem que saber no dia de aplicar isso no seu trabalho aí nos seus projetos nas suas execuções de instalações elétricas tá mas se a primeira vez que você tá aqui já se inscreve aqui no canal tá para você poder receber diariamente aí semanalmente na verdade os nossos conteúdos aqui a gente traz muito conteúdo de capacitação técnica na área o empreendedorismo Beleza
já se inscreve aqui no canal ativo Sininho para ser notificado bom sem mais delongas vamos lá eu vou compartilhar a tela do meu computador por você e eu tô trazendo um conteúdo Cara eu tô trazendo o melhor conteúdo para você porque porque é direto do nosso curso projeto elétrico na prática a gente tem um curso pago eu tô pegando uma aula e disponibilizando gratuitamente aqui para você ok então muito importante caso você quiser saber mais o curso aqui na descrição vai ter o link mais assim mais importante é você absorver esse conteúdo Beleza então vamos
lá vou compartilhar agora com você e boa aula bora aprender o que é qual a diferença entre esses dispositivos bom o disjuntor termomagnético né até coloquei a foto dele primeiro primeiro vem a questão física né Essa aqui é uma imagem representativa de um disjuntor termomagnético é esse aqui é um padrão de mini disjuntor existem outros esportes de disjuntor que a gente vai falar mais à frente nas próximas aulas tá então essa aqui é a cara de um disjuntor tripolar o modelo mini disjuntor ou uma gente chama o padrão din tá o disjuntor né Ele é
um dispositivo de proteção contra sobrecorrente ou seja sobrecarga e curto-circuito é que a pouco a gente vai avançar vai falar das definições mais aprofundada né mas o tantas sobrecarga Quanto custa o circuito é considerado uma sobrecorrente né com algumas diferenças que a gente já vai entender mas basicamente o disjuntor a principal função de proteção é proteção contra sobrecorrente que inclui a sobrecarga e o clube circuito a função né do disjuntor é proteger as instalações elétricas no caso os cabos elétricos eu poderia incluir Aqui também barramentos tá É muita gente acha que colocando um disjuntor ele
tem que proteger uma carga não necessariamente tá a lógico Depende das aplicações mas você tem dispositivos adequados né Por exemplo um disjuntor e ele até pode ser já utilizado para proteger o motor mas no caso de instalações elétricas de baixa tensão né que a gente está fazendo projeto de instalações elétricas a função dele é proteger os cabos elétricos Por mais que você tem um conjunto de cargas ou uma carga específica o condutor vai ser dimensionado para conseguir transportar corrente para alimentar aquela carga e o disjuntor vem para proteger aquele condutor elétrico se algo acontecesse de
ruim né vão falar um termo de gíria aqui para para descontrair mas se der algum problema o disjuntor vai fazer a proteção dos condutores tá ele tem a proteção térmica que protege contra sobrecarga e ele tem a proteção magnética que protege contra curto-circuito tá vai ter um alvo específico que eu vou mostrar dentro do disjuntor o quê que é a proteção magnética como é que funciona Porque eu acho que você tem que entender tem que ter um conhecimento aprofundado é de realmente como as coisas funcionam foi muito tempo eu estudava as coisas sabia mais ou
menos como é que funcionava Mas eu ainda tinha aquela dúvida um pouco que ela naquela dúvida Zinho que ficava na minha cabeça então a gente vai a e bem aprofundado aqui nesse conceito Tá então vamos lá proteção térmica protege contra sobrecarga proteção magnética proteção eu falei potência né proteção térmica protege sobrecarga e proteção magnética protege contra curto-circuito nós chamamos o disjuntor de termomagnético devido a união das duas proteções por isso que o nome dele é termo de proteção térmica e magnético de proteção magnética existem também disjuntores que são só para proteção magnética e disjuntores que
são somente para proteção de sobrecarga tá mais o no Brasil a gente a gente utiliza as normas para disjuntores são baseadas nas normas e padrão europeias né as normas europeias então a gente eu tava aqui é mais viável utilizar o termo magnético que você já tem esses dois esses dois tipos de proteção aí é claro que dependendo da aplicação Pode até ser viável você colocar um disjuntor específico mas de maneira geral você vai ver que é o termomagnético é o que é mais utilizado tá Depois a gente tem o ID R que é o interruptor
diferencial residual fisicamente eles podem até ser parecidos né é esse Dr que eu coloquei na imagem ele tem quatro polos de conexão onde três é para cabos de fase e um desses desses polos é para conexão do cabo de neutro tá depois vai ter aula de Dr a gente vai aprofundar mas é que eu quero falar da diferença né o Dr ele é o chamado interruptor diferencial residual ele faz a proteção contra fugas de corrente elétrica e também ao mesmo tempo né é a mesma coisa a proteção Contra choques elétricos Então veja bem o disjuntor
protege com a carga ou seja uma corrente acima da nominal por um tempo constante ou pode até variar mas ela ela tem um certo pico de corrente acima do nominal e fica estável e o curto-circuito é um pico de corrente ainda mais elevado E em menos tempo muitas das vezes então o Dr ele não tem a proteção sobrecarga e curto-circuito mas sem fugas de corrente e proteção Contra choques elétricos então por exemplo Digamos que você tenha Deixa eu pensar aqui um equipamento de um eletrodoméstico algum equipamento que tá dando fuga de corrente de uma fase
para carcaça daquele equipamento então o Dr tem a finalidade de identificar essa fuga de corrente e desarmar aquele circuito por proteção para evitar que alguém encoste nele toma um choque tá então tem esse tipo de finalidade o Dr ele ele tem uma atuação com baixo valor de corrente de Fuga com a finalidade de proteger pessoas Contra choques a custar o Dr ele não protege as instalações contra sobrecarga curto-circuito exceto se for o de Dr que é o disjuntor diferencial residual o de Dr ele já é uma fusão do Dr com o disjuntor quando falo Dr
é a mesma coisa que o ID R tá bom é que o ID R é o nome original dele mais pessoas também chamam de Dr Tá bom agora o Dr ele é o disjuntor diferencial residual não é somente interruptor então ele tem a função tanto o Dr tá o Dr tem tanta função de sobrecarga curto-circuito como também a função de fuga de corrente que a função do Dr beleza Essas são as diferenças e depois a gente tem o DPS né que é o dispositivo de proteção contra surtos elétricos então a função do DPS é de
proteger os dispositivos elétricos e as instalações elétricas contra atenção e acima do nominal né uma vez que o DPS ele tem a finalidade de proteger os dispositivos das instalações e as instalações elétricas consequentemente ele ajuda a proteger também as pessoas Tá mas o que a gente tá falando aqui é aqui numa ocorrência de um nível de tensão acima da nominal ele entra em ação e protege as instalações tá basicamente como é que ele funciona devemos que caiu uma descarga atmosférica a gente vai aprofundar nele depois também tá mas Digamos que caiu uma descarga atmosférica na
rede de distribuição Ltda concessionária que ela que fica na rua e uma parcela daquela daquela descarga atmosférica entrou para sua para dentro da sua instalação na hora que ela chegar no seu quadro esse nível de tensão da descarga antes a tensão elétrica vai ser bem mais elevado que a nominal né Digamos que seja 220 a entrada da sua casa a Então esse nível de tensão vai vai ser alto dentro do e do DPS ele tem várias cores então o varistor que que ele vai fazer devido a esse nível alto de tensão varistor vai seccionar a
corrente para Terra então ele vai seccionar corrente de todas as fases e vai seccionar para a terra ele consegue fazer isso lógico ele tem suas limitações né mas a função dele é isso drenar um surto de tensão nível de tensão elevado ele pega todas as fases secciona para o aterramento e aí com isso a corrente vai para o caminho mais fácil que é para terra do que para para dentro do seu quadro tá então lógico tem um estudo mais aprofundado mas essa é a função do DPS tá quando ocorre uma sobretensão DPS Seccional todas as
fases para a terra ou aterramento com finalidade de preservar dispositivos instalações elétricas tá então basicamente essa aqui é a diferença entre esses três dispositivos claro que ao longo desse módulo a gente vai falar bem aprofundado e do Dr do DPS tá tanto em nível conceitual funcionamento como também e principalmente dimensionamento beleza ó calma que não acabou o vídeo ainda em seguinte aqui nos comentários Coloca sua dúvida se tiver ficado alguma dúvida me dá o seu feedback se você gostou desse conteúdo para eu saber se eu preciso trazer mais conteúdos desse tipo para você beleza e
se você gostou dá um curtir aqui que ajuda o nosso canal a crescer cada vez mais tá Não se esquece de se inscrever e caso você queira aprender um pouco mais sobre projeto de instalações elétricas cálculos dimensionamentos planilha AutoCAD como desenvolver do zero a entrega um projeto a gente tem um curso completo de projetos elétricos vou deixar aqui na descrição e isso no comentário fixado o caso você queira se aprofundar esse mercado que é muito lucrativo Beleza então é isso te vejo no próximo conteúdo e vamos para cima grande abraço E aí
